Su ısıtma sistemleri: kaliteli bir iklim ağı nasıl
Modern ısıtma mühendisleri evleri ısıtmak için birçok yol biliyorlar. Evdeki konforlu sıcaklık, ısı fanları, elektrikli konvektörler, geleneksel odun sobaları ve benzerleri tarafından oluşturulabilir. Ancak en ekonomik ve verimli, kazan ve radyatörlü su ısıtma sistemleridir.
Okumaya devam ederken, bu mühendislik ağlarının çeşitleri ve kurulumlarının eldeki özellikleri ile ilgili birçok yararlı bilgi edineceksiniz.

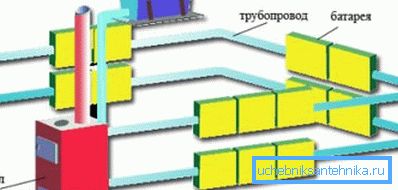

Su ısıtma ağları çeşitleri
Bir apartman veya evin iklim mühendislik sisteminin verimliliği, yalnızca ısıtma ünitesinin gücüne veya radyatörün ısı transfer katsayısına bağlı değildir. Soğutma sıvısının dağıtımı için hangi boru tipinin seçildiğine, akışkan akışının ve diğer birçok parametrenin nasıl organize edildiğine eşit derecede önemlidir.
Tabloda çeşitli kriterlere bağlı olarak su ısıtma sistemlerinin daha eksiksiz ve ayrıntılı bir şekilde sınıflandırılması verilmiştir.
| görünüm | tanım |
| Özerklikle | |
| bağımlı | Soğutucu merkezi bir kazan dairesinde ısıtılır ve ana boru hatları yardımı ile ısıtma radyatörlerine verilir. Bu tip ısıtma, eski binaların tüm şehir dairelerine kurulmuştur. |
| bağımsız | Isıtma ünitesi konutun kendisine monte edilmiştir. Borulardan radyatörlere akan suyu ısıyla hava ile değiştirir. Daha sonra soğutulmuş sıvı geri dönüş borusundan ısıtıcıya geri akar ve bir sonraki döngü başlar. Benzer ısıtma sistemleri özel evlerin büyük çoğunluğu ile donatılmıştır. |
| Çevre ile temas halinde | |
| açık | Bu tip bir su ısıtma sistemi, eski tasarıma ait katı yakıtlı kazanlarla donatılmış özel evlere yerleştirildi. Ancak şimdi var. Dikkate alınan mühendislik ağının kendine özgü özelliği, soğutkanın aşırı basınç olmaksızın boruların içinde dolaşmasıdır. Isıtma sisteminin bir kısmı, en yüksek noktada sabitlenen açık tip bir genleşme tankıdır. |
| kapalı | Döndürme borusu üzerindeki kazan dairesine monte edilmiş kapalı tip bir kapalı genleşme tankı kullanılır. Isıtma sistemi basınç altındaki sıvı ile pompalanır. Özel evler için, bu gösterge 1 atmosfere eşittir, merkezi soğutma suyu kaynağı olan bağımlı ısıtma şebekelerinde, basınç 6 atmosfere kadar ulaşabilir. |
| Soğutucu akımının organizasyon yöntemine göre | |
| yerçekimi | Basınç ve yoğunluk farkı nedeniyle suyun sirkülasyonunun doğal olarak gerçekleştiği su ısıtma sistemleri. Isıtılmış suyun kütlesi daha azdır, bu yüzden sistemin üst noktasına kadar zorlanır. Daha sonra soğuma, radyatörlerden akarak, onlara termal enerji verir. Bundan sonra, bir eğim üzerinde bulunan dönüş borusu, kazana geri döner. |
| zorunlu | Bu durumda, iklim ağının unsurlarından biri bir sirkülasyon pompasıdır. Bu tür sistemler daha verimli ve uygun maliyetlidir. Montajda, zorunlu bir boru hattının gözlemlenmesi gerekli değildir. Tek eksi, ısıtmanın elektrik mevcudiyetine bağımlılığıdır. Bu olmadan, pompa çalışmayacaktır (aslında, modern kazanlardan herhangi biri). |
| Soğutucuyu besleyen ve boşaltan boruların sayısına göre | |
| Tek boru | Tüm odalarda, ısıtma radyatörlerinin paralel veya sıralı bir yönteme girdiği bir borudan bir halka yerleştirilir. Avantajlar, ucuzluk, dezavantajlar - onarımın karmaşıklığı ve evin farklı odalarındaki sıcaklığı doğru şekilde ayarlayamama gibi özelliklerdir. |
| İkiz tüp | Adından da anlaşılacağı gibi, böyle bir ısıtma sistemi iki boruya sahiptir: biri tedarik edilir, biri çıkarılır, diğeri çıkarılır. Avantajı, radyatörlerde sıcaklığı termostatlar ve onarım kolaylığı ile ayarlayabilme kabiliyetidir (suyun bir aküye erişmesini engelleyerek, diğer radyatörlerde akımını bozmazsınız). Bununla birlikte, üretiminin fiyatı daha yüksek olacaktır - kurulum için iki kat fazla boruya ihtiyaç olacaktır. |
| Boru döşenerek | |
| dikey | Böyle bir ısıtma şemasında, soğutma sıvısı üst kata beslenir, bundan sonra her bir katta bir ısıtma radyatöründen geçerek aşağı akar. |
| yatay | Burada su aynı zamanda dikey bir borudan yukarı doğru akar, daha sonra sıvının içinden aynı yerde bulunan tüm akülere ulaştığı yatay bir çıkış yapılır. |
| kombine | Böyle bir su ısıtma sistemi, hem birinci hem de ikinci tiplerin öğelerine sahiptir. |
| Çıkmaz bir ucun varlığıyla | |
| çıkmaz | Bu şema ile, besleme borusunun döşenmesi en uzak radyatöre ulaşır, suyun geri döndüğü dönüş hattı ile bir jumper ile kapatılır. |
| halka | Bu durumda, soğutucu için iki boru, tüm odalar ve pillerden yavaş yavaş geçerek bir tür halka oluşturur. Böyle bir planın daha etkili olduğu düşünülmektedir. |

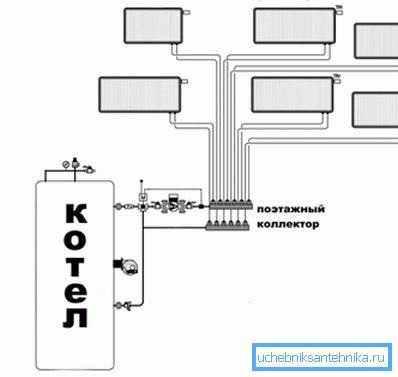

| radyasyon | Soğutma sıvısı, kazandan evdeki her radyatörle bir çift boru (besleme ve deşarj) ile bağlanan kollektör kabinine akar. Böylece tüm binadaki mikroikkatı bir noktadan çok hassas bir şekilde kontrol edebilirsiniz. |
Dikkat edin! Doğru ısıtma sistemini seçmek çok sayıda farklı faktöre bağlıdır. Bunlar evin alanı, kat sayısı, kullanılan boruların çapı vb.
Su ısıtma sistemleri için uygun bir şemanın hesaplanması ve seçilmesi en iyi şekilde profesyonel bir mühendise bırakılır. İklim ağının normal çalışmasının unutulabileceği bir hidrolik hesaplama yapacaktır.
Doğal ve zorunlu sirkülasyonla ısıtma sistemlerinin tanımlanması hakkında daha ayrıntılı olarak konuşalım.
Su sirkülasyon yöntemi ile ısıtma türleri
Yerçekimi sistemi
Özel özellikler

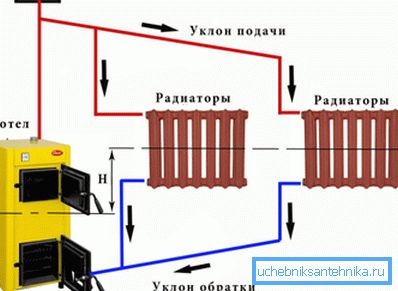

İklim ağındaki akışkanın doğal dolaşımı sistemi sadece doğal yasalar nedeniyle çalışır.
Şema şöyledir:
- ısıtıldığında, su daha hafif hale gelir ve ısıtma sisteminin üstüne yükselir;
- Soğutulması, sıvının daha yoğunlaştığı ve ağırlaştığı, bunun sonucunda da aynı anda odaların ısınması sağlanır.
Tarif edilen ısıtma, ancak mühendislik ağı, içindeki sıvının yoğun sirkülasyonunu sağlayacak şekilde monte edildiğinde etkiliydi. Aksi takdirde, soğutucu, kendisine emanet edilen taşıma fonksiyonunu yerine getirmeyecek ve kurulu kazanın ürettiği ısı enerjisi boşa harcanacaktır.
Bir yerçekimi ısıtma sistemi oluştururken ve kullanırken, aşağıdaki şartlara uyulması gerekir:
- Kazanı akü ile bağlayan boruların çapını doğru olarak seçin, hidrolik direncini hesaplayın, toplam uzunluğu dikey ve yatay düzlemde ayarlayın. Gerekli başlangıç verileri, iklim ekipmanı için eşlik eden dokümantasyondan elde edilebilir.
- Soğutma sıvısının aşırı ısınmasına izin vermeyin. Su kaynatılabilir, bu nedenle borularda ve radyatörlerde basınç önemli ölçüde artar ve bu da kırılmaya neden olur. Bunu önlemek için sistemin üstüne monte edilen genleşme tankı yardımcı olur.
Dikkat edin! Ne kadar doğru düşünürseniz düşünün, 200 metrekareden fazla bir evi ısıtın. 30 metreden uzun metreler veya boru hatlarını monte edin ve soğutucu akışkanın doğal dolaşımının çalışmadığından emin olun. Elektrikli pompaların kurulması gerekli olacaktır ve bu zaten zorlanmış su akışı olan bir ısıtma sistemidir.
Kurulum prosedürü
Bir yerçekimi ısıtma sistemi tasarımı için talimatlar basittir ve aşağıdaki noktalardan oluşur:
- İlk önce kazanı yüklemeniz gerekiyor. Açık nedenlerle, boru hatlarının en alt noktasında, radyatörlerden gelen tüm soğutulmuş sıvının aktığı yere kurulmalıdır.
- Kazana dikey bir yükseltici yerleştirilmiştir. Bu boru ne kadar yüksek olursa, ısıtma sistemi daha verimli çalışır. Çoğu zaman, bunun sonu evin tavanına kadar uzanır.
- Açık bir genleşme deposu üstte bulunur.. Tavan arasına monte edilmişse, önemli ısı kaybını ve sıvının donmasını önlemek için konteynırı dikkatlice yalıtmayı unutmayın. Membran tankı kazan dairesine kazan dairesine monte edilebilir.
- Daha sonra boru düzeni yapılır.. Burada kazanın altındaki noktada hiçbir ısıtma radyatörünün bulunmaması sağlanmalıdır. Yükseklik farkı ne kadar büyük olursa, kurulu mühendislik ağının çalışması o kadar verimli olur.

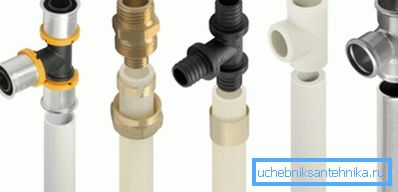

- Boru malzemesi serbestçe seçilebilir.. Sisteme bir katı yakıt kazanı monte edildiğinde, soğutma sıvısının çok yüksek sıcaklıklara ısıtılabileceğini ve polimer borularının kullanılamayacağını unutmayın. Bu durumda çelik üzerinde kalması tavsiye edilir.
- Diğer durumlarda, plastik daha uygundur, çünkü korozyona karşı hassas değildir ve daha düşük bir hidrolik direnç katsayısına sahiptirler.. Kullanılan boru hatlarının ve kazan borularının iç bölümünün aynı olduğundan emin olun. Daha küçük çaplı boruların kullanılması yasaktır.
İpucu! Kimse, memeden daha büyük çaplı giriş ve çıkış borularını monte etmeyi yasaklamaz. Yer çekimli bir ısıtma sistemi için bile yararlıdır.

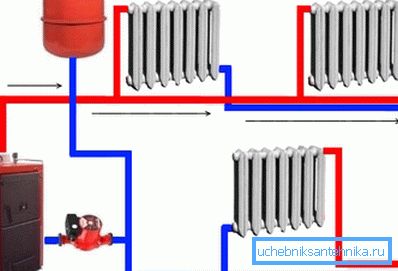

Zorla dolaşım sistemi
Özel özellikler
Muhtemelen ısıtma verimliliğinin büyük ölçüde soğutma suyunun sistemdeki tüm elemanların akış hızına bağlı olduğunu zaten biliyordunuz. Bu nedenle, suyu pompalayan pompalarla iklim ağları artık daha popüler.

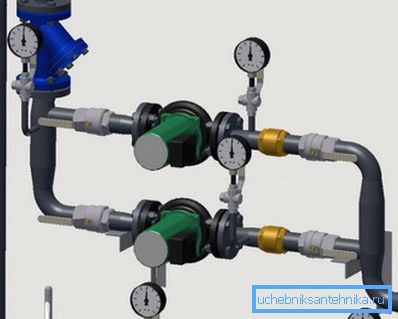

Bunlar minimum elektrik tüketen ve neredeyse sessiz çalışan küçük cihazlardır. Modern sirkülasyonlu pompalar, elektrik motorunun dönüş hızını değiştirebilir, bu sayede akan sıcak suyun hacmini ve buna bağlı olarak oda sıcaklığını hassas bir şekilde kontrol edebiliriz.
Pompa, açıklanan iklim sisteminin verimliliğini artırır, bu nedenle odalarda normal sıcaklığın korunacağı yakıt daha az harcanır.
Ek olarak, pompa tarafından pompalanan soğutma sıvısı, hidrolik direncin üstesinden gelmek daha kolaydır. Sonuç olarak, ısıtma sisteminin kurulumu için daha küçük çaplı borular kullanabilirsiniz (ancak kazan memesinden daha az olmamalıdır).
Kurulum prosedürü
Zorlanmış sirkülasyonlu bir ısıtma sisteminin düzenlenmesi, basitleştirme yönünde bir yerçekimi ağının kurulumundan farklıdır.
Özellikle:
- Pompa geri dönüş borusuna monte edilir, böylece giren sıvı mümkün olan en düşük sıcaklığa sahiptir.
- Isıtma kazanı radyatörlerle aynı seviyede yerleştirilebilir.
- Sadece bir membran genleşme tankı, sistemin bir parçası olabilir (genellikle kazanın içine yerleştirilmiştir). Böylece borulardaki akışkan 1-1.5 atmosfer basınç altında dolacaktır.
- Gerekli olmayan durumda belirtilen SNiP boru eğimini gözlemleyin.
Kombine ısıtma sistemi
Özel evlerin yapımında genellikle sözde kombine ısıtma sistemi kullanılır. Bu durumda boru hatları, radyatörler ve kazanlar, gravite şebekesinin kurallarına göre monte edilir, ancak dönüş borusuna bir baypas (bypass) sahip sirkülasyon pompası yerleştirilir.
Bu, geçici bir elektrik kesintisi veya sirkülasyon pompasının bozulması durumunda bile ısınmanın çalışmasını sağlar.
İpucu! Herhangi bir ekipman borulara vanalarla bağlanmalıdır. Ayrıca bir vana veya baypas valfi bir baypas ile donatılmalıdır. Bu durumda, soğutucuyu borulardan çıkarmadan onarım veya değiştirme için ekipmanı sökebilirsiniz.

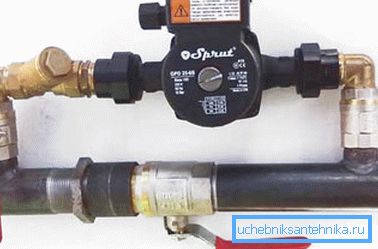

Aynı şekilde, güncel olmayan ısıtma sistemleri modernleştirilmiştir. Sadece bir pompa ile bir kenar çubuğu yapmanız gerekir ve iklim ağının verimliliği önemli ölçüde artacaktır.
Borular dağıtma yöntemi ile ısıtma türleri

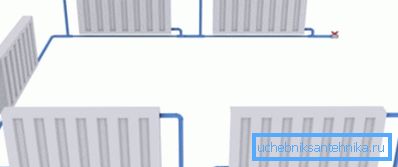

Tek boru

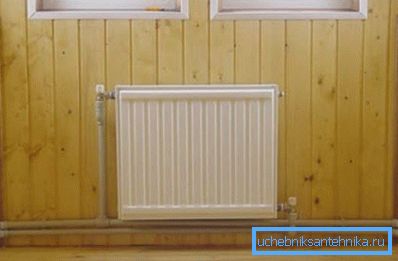

Böyle bir ısıtma sistemi, soğutucunun radyatörlere beslendiği tek bir borunun montajını sağlar ve kazana geri döner. Bu hat hattında, ısıtma radyatörleri seri olarak veya paralel olarak ısı alışverişinin yapıldığı yerlere bağlanır.
Böyle bir planın avantajı ucuzdur. Minimum sayıda boruya ve çeşitli bağlantı parçalarına ihtiyacınız olacaktır.
Ancak, birkaç önemli dezavantajı olduğu için etkili ve kullanışlı bir sistemi arayamazsınız:
- Her bir bataryaya düşen soğutma sıvısı hacmini ayarlamak için elle veya termik valflerin yardımıyla imkansızdır, bu nedenle, her bir odadaki istenen sıcaklığı ayarlamak için çalışmaz;
- Aküler, kazanlardan uzaklaştıkça radyatörlere aktarılan ısı enerjisi miktarı azalacak, bu nedenle en uzak (daha düşük) odalar daha da kötü ısıtılacaktır.
Radyatörün girişini ve çıkışını doğrudan bağlayan bir baypas - bir baypas borusu monte ederek, açıklanan sistemin bazı sınırlamalarını atlatmak. Bu durumda, kapatma ve ayarlama valflerinin açılması ve kapatılması, sadece akünün rahat bir sıcaklığını ayarlayamaz, aynı zamanda tüm ısıtma ağının çalışmasını durdurmadan (gerekirse) söküp onarabilirsiniz.

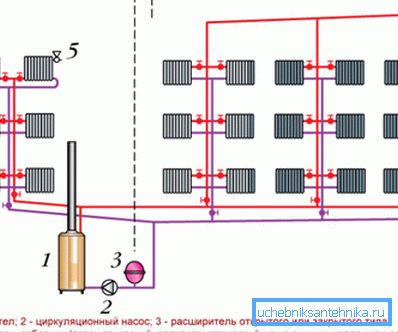

Daha düşük kablolama ile çift tüplü dikey
Tek boru düzeni ve iki borulu yerleşim arasındaki ana fark, iki boru hattının varlığıdır: birincisi, radyatörlere sıcak ısı transfer sıvısı ile beslenir, ikinci su boşaltılır ve kaynatıcıya geri gönderilir.
Bu şema sayesinde, her bir aküye giren sıvı hacmini düzenlemek ve odalarda en konforlu sıcaklığı elde etmek mümkündür.
Seçeneklerden biri dikey yükselticilere sahip iki borulu bir sistem ve daha düşük besleme borusu düzenlemesidir.
Özellikleri aşağıdaki gibidir:
- Sistemin en düşük seviyesinde ısıtma kazanı, ısıtma cihazına bağlı boru hatlarını döşer.
- Bu otoyollardan, soğutucuyu sistemin en yüksek noktasına yükselten ve her kattaki ısıtma radyatörlerine ulaştıran yükselticileri kaldırdılar.
- Daha sonra, diğer boru boyunca, soğutulmuş sıvı tekrarlanan ısıtma döngüsü için döndürülür.
Böyle bir çözümün dezavantajı, sistemin havasını verme tehlikesidir.
Borulardan ve radyatörden havayı çıkarmak için cihazların sağlanması gerekir:
- sistemin tepesine yükselen hava borusu;
- özel hava valfi ile açık tip genleşme tankı veya diyafram cihazı;

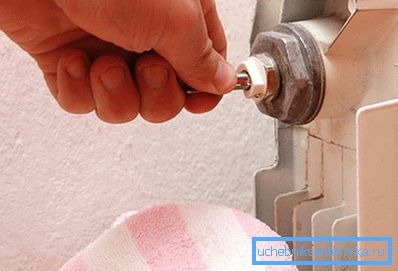

- Mayevsky'nin vinçleri her bir akünün üst kısmına monte edilmiştir.

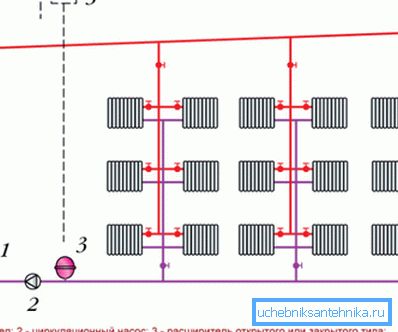

Üst kablo ile çift borulu dikey
Bu durumda, sıvının dağılımı sistemin en yüksek noktasında meydana gelir - tavan arasında veya üst katın tavanı altında. Soğutucu, orada dikey bir boru ile sevk edilir, daha sonra yatay boru hatlarından akülere akar.
Burada bir genleşme tankı da gereklidir, ancak su geçirmezliğin ısıtma verimliliğini arttırmaktan daha fazla arttırılabilmesi için hava geçirmez bir kullanım daha iyidir.
İkiz tüp yatay
Borular yoluyla bu tip sıvı dağılımı, özel evlerin ve evlerin yapımında en yaygın olanıdır. Buradaki özellik şudur ki, suyun akışını sağlamak için, dolaşım pompası kurmak zorunludur, çünkü su hareketinin istenen hızını doğal olarak elde etmek mümkün olmayacaktır.
Borular çeşitli şemalardan birine göre döşenir:
- çıkmaz. Bu yöntemin avantajı boruların oldukça ekonomik kullanımıdır. Eksi - sistemin hassas ayarını karmaşıklaştıran önemli bir uzunluğu.
- eşzamanlı. Böyle bir sistemde, ısıtma devrelerinin uzunluğu daha kısadır ve bu sayede ayarlanması daha kolay hale gelir. Bununla birlikte, boru ve montaj işi satın alma maliyeti önemli ölçüde artmaktadır.
- çeşitli. Bu durumda, her bir radyatör borularla iki kalıba bağlanır - besleme ve deşarj. En etkili ağ, ancak kurulum maliyeti diğerlerinden daha yüksektir. Buna ek olarak, duvarlar boyunca böyle bir sayı oluşturmak için estetik olmadığı için gizli bir boru döşeme sağlamanız gerekir.
Sonuç
Gördüğünüz gibi, iklim sistemini düzenlemek için çok çeşitli seçenekler var. İstenen programın seçimi, sadece arzunuza ve para miktarına değil, aynı zamanda mühendislik yeteneklerine de bağlıdır. Bu nedenle, iklim ağlarının teknik hesaplanması çok önemlidir.
Bu konu, bu materyaldeki videoya adanmıştır.
