Su konvektörleri ısıtma - gecikme olmadan ısı

Suyu bir soğutucu olarak kullanmak uygun maliyetli bir fikirdir. Giderek, normal piller yerine, dairelere su ısıtıcıları monte edilir. Güvenlik, kompaktlık, özel tasarım gibi avantajlar sadece konvektörlerin artan popülaritesine katkıda bulunur.

Tasarım özellikleri

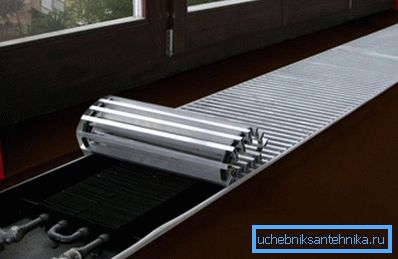

Harici olarak, ünite bir ızgara ile kaplanmış dikdörtgen bir katı gövdedir. Zemin versiyonu küçük bir tezgah gibidir, duvara monte edilen panel küçük bir kalınlıktadır ve gömülü olanlar sadece ızgaradan görülebilir.

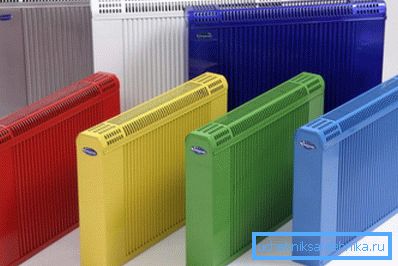

Klasik kasa paslanmaz çelikten yapılmıştır. Ancak, odanın tasarım özellikleri ve müşterilerin istekleri göz önüne alındığında, gövde ahşap, mermer yonga veya MDF panellerden yapılabilir.

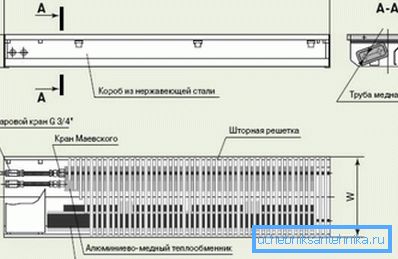

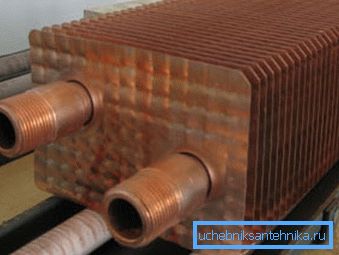

Dışardan soğuyan, su ısıtma konvektörü içinde daha karmaşıktır. Onların "kalbi", bir bakır düz veya bir bobin şeklinde bir boru olan bir ısı eşanjörü olarak kabul edilir. Üzerinde sıkı uyum lameline dik olarak bağlanır.

Boru ile bağlantılarının yeri, ısı transferini azaltan en küçük boşlukları içermemelidir. Bakır çoğu zaman plaka üretimi için kullanılır, çelik ve alüminyum varyasyonları olabilir, ana şey ısıl iletkenliğin bir yükseklikte olmasıdır.

Dikkat edin! Su ile sürekli temas halinde, bu eleman aynı zamanda korozyona karşı da dayanıklı olmalıdır. Bu nedenle demir dışı metaller tercih edilir.

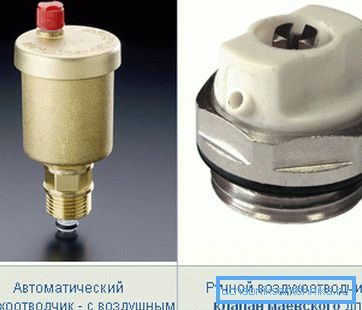

Yükselticiye ya da merkezi boru hattına bağlantı, cihazın iç tarafında ya da yan tarafında bulunan bir dişe sahip özel girişler aracılığıyla gerçekleştirilir. Modern ısıtma su konvektörleri üzerinde musluklar-vanalar veya manuel / otomatik vanalar aşırı hava serbest bırakmak için, ısı transferini bozar.

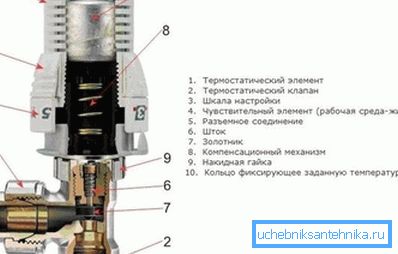

Elektronik termostat / termostat pakete dahilse, cihazın çalışma ritmini izler. Ayarlanan sıcaklığa ulaşıldığında ısıtma işlemi periyodik olarak durur ve hava soğuduktan sonra tekrar başlar.

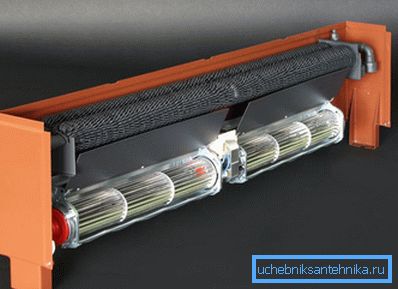

Hava sirkülasyonunu arttırmak için, ya halihazırda inşa edilmiş olan bir fan kullanılır ya da satın alınması gerekir.Bu yararlı ilaveler (1–2 adet) sadece ısıtma için kat ısıtma konvektör ısıtıcılarında bulunur.

Konveksiyon nasıl sıcak tutulur

Havayı ısıtan ısıtan geleneksel bataryaların aksine, su ısıtma konvektörleri farklı hareket eder. Hava kütlelerini karıştırırlar, ılık havayı soğukla ​​değiştirir ve hoş bir atmosfer yaratırlar. Kuruyan ve yanmamış tozun kendine özgü hoş olmayan kokusunu hissetmez.

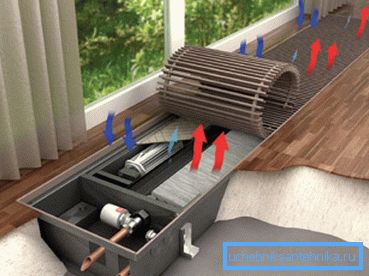

Isıtma sisteminden gelen sıcak su, ısı değiştiricisine girer ve levhaları ısıtır. Kullanılan malzemenin termal iletkenliği göz önünde bulundurulduğunda, yukarıda belirtildiği gibi, parçalar çok çabuk ısınır. Kafesteki delikler boyunca, sıcak kitleler serbestçe yükselir, soğuk kütleler tarafından yer değiştirir.

Dahili fan bu süreci uyarır ve birkaç dakika sonra sonucu zaten hissedebilirsiniz. Aynı zamanda, verimlilik, geniş pencere ve kapı açıklıkları olan geniş odalarda su konvektörlerinin kullanılmasını uygun hale getiren% 95'e yükselir.

GOST 20849-94'ün gerekliliklerine uygun olarak, su ısıtma konvektörlerinin ilk önemli özelliğe sahip olması gerekir - sızdırmazlık ve mukavemet, 1.5 MPa'lık bir test su basıncı ile kontrol edilir. Isıtma elemanları ve muhafaza, korozyon önleyici, ısıya dayanıklı bir bileşim ile kaplanmalıdır.

Diğer şeylerin yanı sıra, artan popülaritesi göz önüne alındığında, ısıtma konvektörü nispeten ucuzdur. Duvar, zemin veya kaide konstrüksiyonu uzmanları tarafından yapılan montaj, iç mekandan neredeyse iki kat daha ucuza mal olacak. Bu fiyat, yükseltilmiş kattaki cihaz nişındaki ön çalışmanın karmaşıklığı ile doğrulanır.

Tipik konvektörlerin kısa tanımı

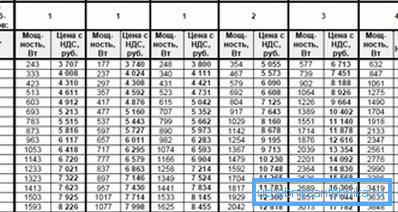

Teknik özellikleri su ısıtıcıları için önemlidir, temel olarak belirli bir ısıtıcı modeli seçilir.

Çoğu tipik konvektörün özellikleri aşağıdaki sınırlar dahilindedir:

• Çalışma sırasında izin verilen maksimum basınç 16 bardır;
• basınç testi - 25 atm;
• su sıcaklığı 130 ° C'ye ulaşabilir;
• maksimum kasa ısıtma - 60 ° C;
• ısı değiştirici 4 veya 6 sıra olabilir;
• Isı değiştiricideki su hacmi 0,7–0,9 l'dir;
• saatte 90 ila 170 litre arasında iş hacmi;
• 100 ila 200 kW arasında güç;
• ağırlık 14 ila 21 kg arasında değişir.

Montaj çalışması

Su ısıtıcıları için kurulum talimatları basittir ve bir ısıtma borusuna bağlanmayı içerir. Yerden modeller, zemin cihazı ile aynı anda monte edilir, duvar veya süpürgelik modelleri her zaman monte edilebilir.

Kurulum işlemi elektrik kablolarının, soğutma suyu besleme devrelerinin ve ünite kutusu için son kat ile aynı hizada olması gereken bir niş cihazının kablolanmasını içerir. Bu işi nitelikli uzmanlara emanet etmek daha iyidir.

Dikkat edin! Kurulumun kapasitesini de hesaplayın, bir uzmana talimat verin, eğer bir ısı mühendisi değilseniz, örneğin, ısıtma hesaplanırken ısı kaybını dikkate alamazsınız. Odanın alanı, yalıtımı ve tavanların yüksekliği hakkında bilgi almanız gerekecektir.

Amaca bağlı olarak, ısıtma suyu konvektörü 2 işlev gerçekleştirebilir:

• odayı ısıtın - cihaz pencere açıklıklarından uzakta kurulur;
• Pencere alanında soğuk havaya karşı bir hava bariyeri yaratın - pencerenin karşısındaki bir ısıtıcı 20 ila 30 cm.

Kusursuz ısıtma, aşağıdaki kurulum koşullarına uyularak elde edilir:

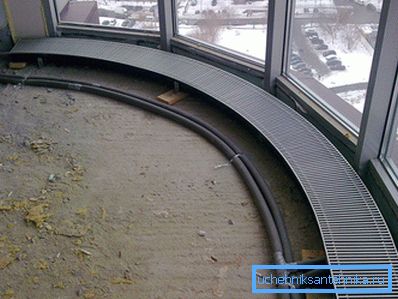

1. Soğutma sıvısı girişi / çıkışı, sert veya esnek bağlantılar ve kesme vanalarından yapılmıştır (Dahil).

1. Konvektör niş, cihazın dekoratif kapağının, bitmiş zeminle aynı hizada olması gereken bir derinliğe sahip olmalıdır..
2. Konvektörün genişliği ve yüksekliği 10 ila 15 mm arasında izin verilen boşluklar.
3. Cıvata konvektör su ısıtmasının yatay olarak hizalanması ve sabitlenmesi.
4. Boşluklar özel bir malzeme ile yalıtılır ve kapatılır..
5. Bitmiş zemini kurduktan sonra eyelinleri bağlayın (dahili bir fan varsa elektrik gereklidir).
6. Kalan boşlukları sızdırmazlık maddesi / son kat malzemesi ile kapatın, cihazı açın ve bir ızgara ile kaplayın.

Duvar ve süpürgelik ısıtıcıların montajı çok fazla nüansa sahip değildir ve nesneyi su şebekesine bağlamaktan oluşur ve bu kendi ellerinizle kolayca yapılabilir.

Bir duvar ısıtıcısı ile çalışmaya başlamadan önce pili çıkarmanız ve ardından doğrudan kurulum işlemine devam etmeniz gerekir.

1. Radyatör tapaları yerine, aynı çapa sahip iki bağlantı parçasını, genellikle 20 mm, manşonlara vidalayın.
2. Köşeli parantezler üzerinde konvektörü düzeltin ve eksenini dişlerin eksenleriyle hizalayın.
3. İplikleri ısıtıcı üzerinde sarın, kaplinleri dayanma noktasına kadar itin ve kilit somunlarını sıkın.
4. Su darbesini önlemek için, yükselticiyi başlatmak için vanaları yavaşça açın.

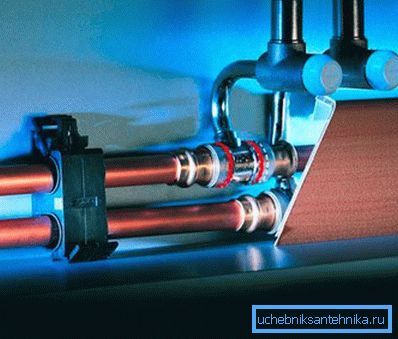

Dikkat edin! Süpürgelik modelini kentsel ısıtma sistemine bağlarken, özel bağlantı parçaları ile çapraz bağlı polietilenden yapılmış çok katmanlı plastik borular kullanın. İkinci seçenek borular için bakır bağlantı parçaları ile lehimleme. Bu, tasarımınızı su sıcaklığındaki ve basınç dalgalanmalarındaki değişikliklerle püf noktalarından koruyacaktır.

Özetlersek

Su konvektörlerinin kullanımı - en ucuz ısıtma şeklidir. Çeşitli tesisat kurulumları, havayı kurutmadan odayı hafifçe ısıtmanızı sağlar. Sıcaklık kontrol sistemleri, aile bütçesini koruyarak sabit bir termal eşiği korumanıza izin verir.

Bu makaledeki video, ayrıntılı olarak ve bir su zemini konvektörünün kurulum işlemini kolaylaştıracaktır.
