Tavan kızılötesi ısıtma: yüksek tavanlı geniş odalar nasıl

Pratik olarak, kendi elleriyle ev işi yapmak için kullanılan her zanaatkâr, ana ısıtma elemanlarının radyatör olduğu geleneksel iklim kontrol sistemlerine aşinadır. Ama odayı ısıtmanın başka yolları da var. Özellikle, ısıtma için tavan kızılötesi panelleri.

Bölge ısıtmanın düzenlenmesi için vazgeçilmezdirler ve genellikle yüksek tavanlı geniş odalara yerleştirilirler. Türleri ve kurulum prosedürlerinde, okumaya devam edin.

Temel kavramlar

Kızılötesi yayıcıların çalışma prensibi

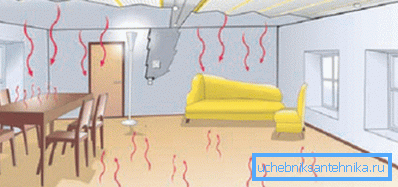

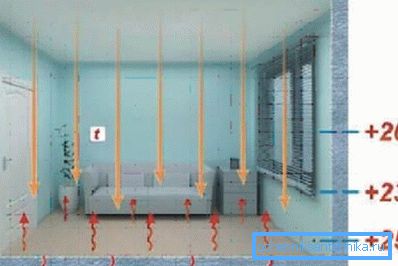

Isıtma radyatörleri ve konveksiyon ısıtıcıları hava kütlelerinin sıcaklığını yükseltirse, kızılötesi ışınlar odadaki nesneleri ısıtır ve cihazın radyasyon bölgesine girer. Bu sayede, açıldıktan 1-2 dakika sonra, odanın içinde insanların rahatça oturması için konforlu koşullar vardır.

Kızılötesi ışınımın avantajları aşağıdaki gibidir:

• ekipman çok yüksek bir verime sahiptir (tavan elektrik film panelleri için, bu rakam% 98'dir);
• küçük boyutlu - kurulum ve inşaat işlerinin tamamlanmasından sonra, kızılötesi paneller hiç görülmeyecektir.

Kızılötesi ısıtıcılar çeşitleri

Modern endüstri, kızılötesi radyasyon kullanarak birçok iklimsel cihaz üretiyor. Kullanılan enerji türünde ve ana uygulamada farklılık gösterir.

Aşağıdaki cihaz türleri donanım mağazalarında bulunabilir:

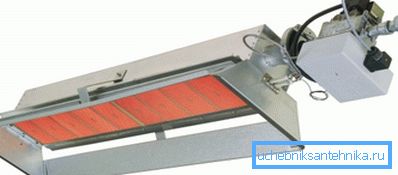

1. Gaz ısıtıcıları. Bu durumda, ısı dalgaları, yanmakta olan gaz karışımı tarafından ısıtılan özel bir malzemeden plakalar yayar.

Dikkat edin! Gaz kızılötesi yayıcıların çok büyük bir gücü vardır, çünkü iç mekanlarda zorlukla kullanılabilir. Daha sıklıkla bu tür yapılar, geniş bir alana sahip endüstriyel ve ticari binaların ısıtılmasında kullanılmaktadır.

1. Elektrik yayıcılar. En yaygın kullanılan cihazlar. Bu durumda, kızılötesi dalgalar özel spiraller ya da ısı-elektrik ısıtıcıları yayar. Çalışma verimliliğini arttırmak için ısıtıcılara ek olarak reflektörler ve ısı difüzörleri de eklenebilir.

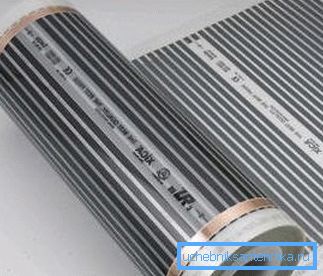

1. Film IR Panelleri. Özel bir substrat üzerinde, termal enerji kaynakları olan karbon fiber iplikler yapıştırılır. Çoğu zaman, bu tip ısıtma elemanları tavana sabitlenir ve dekoratif bir kaplama ile maskelenir. Yüksek tavanlı odalar (2.5 metreden fazla) için idealdir.

Uygulama kapsamında ise:

1. Endüstriyel Kullanım için Kızılötesi Vericiler. Çok miktarda elektrik veya gaz tüketirler, ancak yüksek güce sahiptirler. Boyutları oldukça büyüktür ve çok sofistike bir tasarıma sahip değildirler, bu nedenle konutlarda çok nadiren monte edilirler.

Ticari kullanımlı kızılötesi ısıtıcılar açık terasları, parkları, oyun parklarını vb. Isıtmak için kullanılabilir.

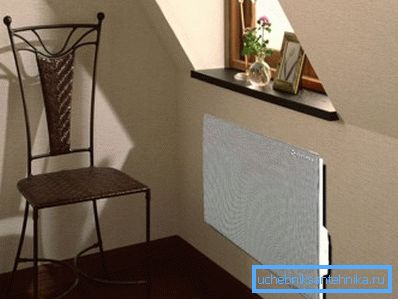

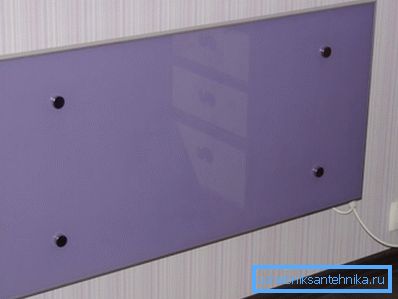

1. Ev Isıtıcıları. Bu kategori, kızılötesi filmler ve elektrikle çalışan özel emitörler içerir. Çekici bir görünüme sahiptir ve odanın iç kısmına mükemmel uyum sağlar.

Doğru modeli seçme

Kızılötesi ışınları kullanarak bir odayı ısıtan radyatörler ana ısı kaynağı olarak veya ana şebekenin arızalanması veya yetersiz verimi durumunda açılabilen bir yedek sistem olarak kullanılabilir.

Açıklanan cihazların sürekli kullanımıyla, güçlerini doğru bir şekilde hesaplamak gerekir:

• tavan yüksekliği 2,5 metreye kadar olan odalar için - 1 m'de 1 kW³ alanı;
• zemin ve tavan arasında daha büyük bir mesafe ile - 1m başına 1.3 kW³ alanı.

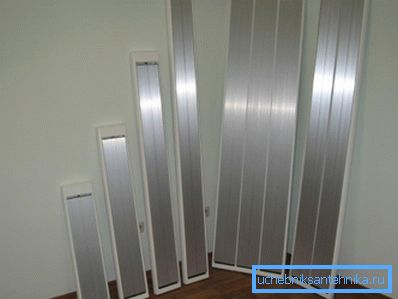

Ayrıca, aşağıdaki faktörler dikkate alınmalıdır:

• Binanın dış duvarlarının kalınlığı ve malzemesi;
• Bir ısınma tabakasının ve bunun için kullanılan malzemenin varlığı veya yokluğu;
• yüklü pencere birimleri, pencere açıklıklarının sayısı, çift camlı pencereler vb.
• Tavan ve interfloor kaplamaların ısı yalıtım özellikleri.

Elektrikli kızılötesi ısıtıcılar sabitleme

Kızılötesi radyasyonla ısıtmanın en kolay yolu, yerli ve yabancı üreticiler tarafından üretilen özel ısıtıcıları kurmaktır.

Bu işlem ayrıntılı bir açıklama gerektirmez, ancak sonucun sizi hayal kırıklığına uğratmaması için aşağıdaki şartları yerine getirmeniz gerekir:

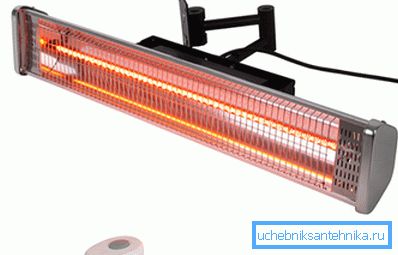

• cihazı sıkıca tutacak güvenilir sabitleme aksesuarları satın alın (cihazla birlikte verilen parantezlerin kullanılması tavsiye edilir);
• Cihazın kenarlarının yanıcı maddelerle temas etmediğinden emin olun;
• Elektrik kablolarının kavşağını polimer bant veya özel kapaklarla dikkatlice ayırmak gerekir.

Film kızılötesi emitörlerinin montajı için prosedür

Kızılötesi yayıcıların kurulumu belirli kurallara, ekipmanın bozulmasına ve insan sağlığına zarar verebilecek uyumsuzluğa maruz kalmalıdır.

Özellikle, yükleme yönergeleri aşağıdaki kurallara uygunluğu sağlar:

• ısıtıcıların monte edildiği tavanın belli bir yüksekliğe (en az 2500 cm) sahip olması gerekir;
• Radyatörlerin, kızılötesi ışınların akışının doğrudan kişiye yönlendirilmesi (örneğin, yatak odasındaki yatağın üstünde) olarak konumlandırılması yasaktır;
• Isıtıcılar pencere açıklıklarına yakın kurulmamalıdır;
• Odanın IR panelleri kurması gerekiyorsa, tavan polimerlerden dekoratif malzemelerle kaplanmamalıdır.

İpucu! Küçük bir odada kızılötesi tavan ısıtması kurulduğunda, işi kendiniz yapabilirsiniz, aksi takdirde mühendislik hesaplamaları ile yapılması gereken karmaşık inşaat işlerini gerçekleştirmeniz gerekecektir. Uzmanların işlerini emanet etmek daha iyidir.

İşlemin kendisi, her biri aşağıda ayrıntılı olarak açıklanan birkaç aşamadan oluşmaktadır.

Yalıtım montajı

Kızılötesi ısıtıcıların kurulumunda kullanılan ısı yalıtım malzemesi, düşük ısı geçirgenlik katsayısına ek olarak, yansıtıcı bir metal folyo ekranına sahip olmalıdır.

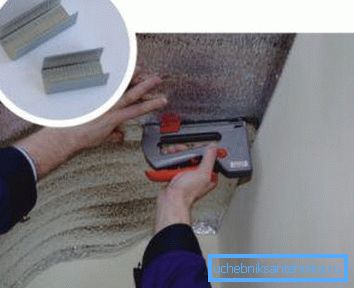

Tavanın ısı iletken malzemeden yapılmış olması durumunda optimum katman kalınlığı 5 mm'dir, 10 mm'lik bir yalıtkan alabilir. Buna ek olarak, bir inşaat zımbalayıcısına (eğer tavan ahşap veya destek kirişleri monte edilmişse) veya dübeller ve geniş kapaklı (tavan betondan yapıldığında) özel sabitleme donanımına ihtiyacınız olacaktır.

İşin şeması şöyledir:

• ısı yalıtkan levhaları yüzeye yerleştirilir ve 50 cm'den fazla olmayan artışlarla sabitlenir;
• bitişik tabakalar arasında 2 ila 3 cm arasında üst üste bindirme genişliği yapmanız gerekir;

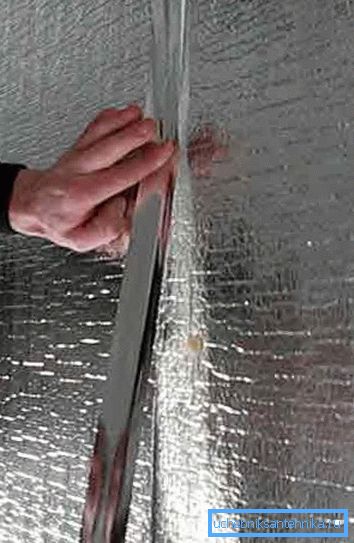

• dikişlerin yansıtıcı özelliklerini geliştirmek için özel bir yapışkan folyo bant ile yapıştırılır.

IR panelleri sabitleme

Yapısal olarak, kızılötesi film ısıtıcı, üzerinde iletken karbon fiberlerin yapıştırıldığı bir karbon plakasıdır. Ayrıca, her bir elemanın dikey veya yatay bir yüzeyde sabitlemek için özel yerleri vardır.

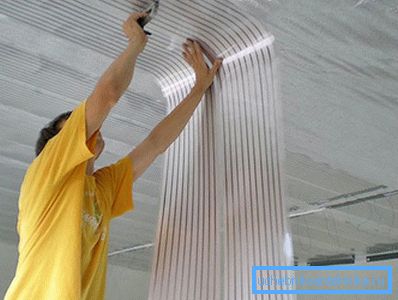

Isıtma elemanlarının montaj sırası, ısı yansıtıcı bir malzeme takarken olduğu gibidir. Aynı araçlar ve malzemeler kullanılır.

Dikkat edin! Film kızılötesi ısıtıcılar sadece kenarlarında bulunan saydam alanlarda sabitlenebilir (bunlar için özel olarak tasarlanmıştır). Aksi takdirde, fiyatı çok küçük olmayan cihazı bozabilirsin.

Yeteneklerinizden şüphe duyuyorsanız veya sıhhi tesisat uygulamasında yetersiz deneyimleriniz varsa, sadece işi niteliksel olarak yerine getirmekle kalmayıp kaliteyi de garanti eden uzmanlarla iletişime geçmeniz tavsiye edilir.

Elektrik bağlantısı

Kızılötesi yayıcıların işlevlerini yerine getirmeleri için, bunlar elektriğe bağlı olmalıdır.

Bu aşağıdaki gibi yapılır:

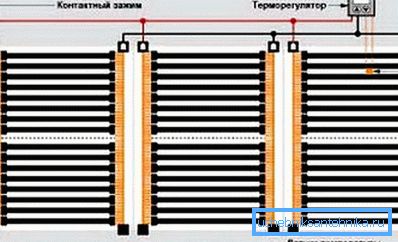

1. Tavan yüzeyindeki ısıtma filmlerinden biraz uzakta, ısıtıcıları besleyen elektrik kablolarının döşenmesi için bir flaş yapılır. Ana hat, uygun bir enine kesitin (yayıcıların sayısına bağlı olarak) tek iletkenli bir kablodan yapılmıştır. Cihazlar paralel olarak bağlanmıştır.

1. Kurulumun sonunda tüm eklemler dikkatlice yalıtılmıştır ve kablo kanalı odanın görünümünü bozmamak için kapatılmıştır.
2. Bundan sonra, ısıtma için otomatik bir termostat monte edilir. Sıcaklık sensörü zeminden yaklaşık bir buçuk metre yükseklikte olmalıdır. Oda küçükse, kontrol cihazı besleme kablosunun kırılmasına kolayca takılır.
3. Daha büyük tesislerde, bağlantı şeması farklıdır. Tüm panellerden kablolar, bir termostat tarafından kontrol edilen manyetik kontaktörlerin monte edildiği özel bir kontrol panelinde toplanır.

İşin sonunda, sistem mevcut tüm modlarda test edilir. Başarılı olursa tavana dekoratif malzemeler monte edebilirsiniz.

Sonuç

Kızılötesi ısıtma, çok verimli ve kurulumu kolay bir iklim sistemidir. Bununla birlikte, asıl olarak kullanılması, otonom bir kazanın tükettiği gazdan daha pahalı olan daha yüksek güç tüketimini gerektirebilir (ayrıca, ısıtma için kızılötesi film - cihaza ve özelliklere bakın).

İlgilenen videoyu inceledikten sonra, evinizi ısıtmak için daha ekonomik yollar hakkında bilgi edinebilirsiniz.
