Tek borulu ısıtma sistemi: kendi evinizi minimum maliyetle

Kendi kır evinizi ısıtmanın seçimi, konut tasarımının ve yapımının en önemli aşamalarından biridir. Bu sadece evde konfor ve rahatlığa bağlı olmakla kalmayıp, yardımcı programlara ne kadar para harcanacaktır. Küçük bir alana sahip binalar için en uygun seçim, doğal sirkülasyonlu tek borulu bir ısıtma sistemidir, bunun kurulum kuralları aşağıdadır ve aşağıda tartışılacaktır.

tür

Tek borulu ısıtma, birkaç farklı şemaya göre tasarlanabilir. Özel bir seçim, kişisel tercihlerinize ve inşa edilen nesnenin özelliklerine bağlıdır.

Bununla birlikte, tek borulu bir ısıtma sisteminin herhangi bir şeması aşağıdaki özelliklere sahiptir:

• Bu mühendislik ağında, soğutma suyu tedarik boru hatlarına ve radyatörlerden gelen soğutucu deşarj suyuna hiçbir bölünme yoktur;
• tüm cihazlar seri olarak ortak bir sisteme bağlanır ve sistem içinden geçen soğutucu, bir halkayı tanımlar;
• Kapalı tek borulu bir ısıtma sistemi (kapalı bir sıcak su sirkülasyonu ile) iki borulu bir ile birleştirilebilir - bu durumda, zeminlere su verilir ve iki kanalla çıkarılır ve kablolama tek tek düzenlenir.

İnşaat mühendisleri, kazanı radyatörlerle bağlayan boru hattının montaj şekli açısından farklılık gösteren dört farklı boru tesisatı çeşidini ayırt eder.

1. Alt boru düzeneği ile tek boru ısıtma şeması. Bu durumda, soğutma sıvısı yatay olarak düzenlenmiş ve zeminde (veya altında) döşenen boruların içinden akar, daha sonra kurulu ısıtma panellerine yükselir. Bu sistemin avantajları, kolay sıcaklık ayarlaması ve kazalar veya önleyici bakım için mühendislik ağının tek tek elemanlarını bloke etme kabiliyetindedir.

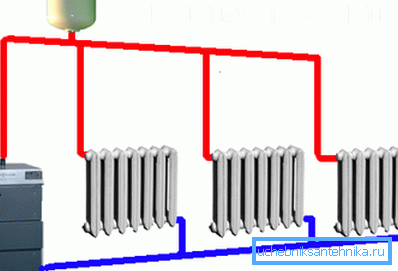

1. Üst dağıtım ile tek boru ısıtma sistemi. Burada, ısıtıcıyı terk eden soğutucu, hemen ağın en yüksek noktasına kadar yükselmekte, daha sonra ısıtma panelleri üzerinde yatay olarak yerleştirilmiş borular vasıtasıyla dağıtılmaktadır.

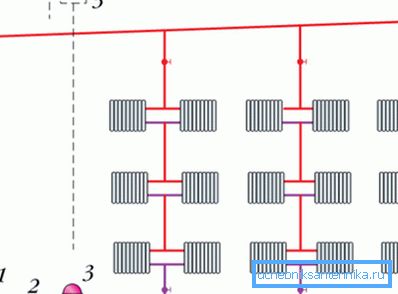

1. Monotube dikey ısıtma sistemi. Özelliği, odalarda yatay olarak döşenen borular olmamasıdır. Burada en üst noktaya düşen soğutucu, dikey olarak aşağı doğru akar, odalara monte edilen radyatörlerden geçerek yol boyunca geçer.

1. Monotube yatay ısıtma sistemi temel olarak bir öncekine benzer, ancak burada borular yatay olarak düzenlenmiştir. Genellikle bu şema tek katlı evlerde kullanılır.

Yukarıda açıklanan çeşitlere ek olarak, ısıtma sisteminin tek boru şeması:

• Soğutucunun doğal dolaşımı ile;
• su akışının zorla örgütlenmesi ile.

İlk durumda, akışkan akışı sıcaklık farkı ve buna bağlı olarak yoğunluk tarafından sağlanır. Radyatörlerden dışarı akan soğutulmuş suyun basıncı, daha az yoğun ve sıcak soğutucu akışkanı boru hattının daha yüksek noktalarına, daha fazla yayıldığı yerden değiştirir.

Böyle bir ağın normal çalışması için, boruları döşerken, kazana doğru eğimini 3-4 derece ayarlaması gerekir. Ve bu, uzun metrajlı (30 metreden fazla) tek katlı binalarda her zaman mümkün değildir.

Zorla sirkülasyon sistemi ayrıca kazana geri dönüş (soğuk) boru hattının girişinin önüne monte edilen bir pompa ile donatılmıştır. Bu durumda, eğim daha küçük yapılabilir (0.5 ila 1 derece).

Dikkat edin! Doğal dolaşımı olan şema tercih edilir, çünkü daha uçucu değildir - çalışması elektriğin varlığına veya yokluğuna bağlı değildir.

Bir elektrik kesintisi sırasında suyun durgunlaşmasını önlemek için mühendisler, hızlandırıcı bir toplayıcıyı kurmayı tavsiye ediyorlar. Bu, soğutucuyu radyatörlere göre en az 1,5 metre yükseklikte, sistemin tepesine kadar yükselten ortak bir dikey borudur.

montaj

Çalışma prensibi ve elemanlar

Tek borulu kapalı ısıtma sistemi, tüm bileşen parçalarının dahil edildiği bir halkadır:

• soğutucuyu önceden belirlenmiş bir sıcaklığa ısıtan kazan;
• radyatörlere sıcak suyun iletildiği borular ve kazana geçtikten sonra;
• ısıtma panelleri;
• genleşme tankı.

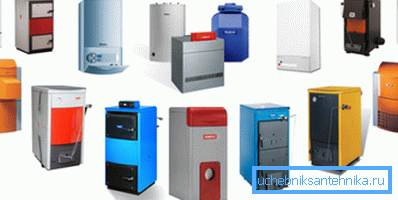

Bir kazan seçerek kullandığı yakıtın türüne dikkat edin. Suyun gazla ısıtıldığı en ekonomik ısıtıcılar. Ancak bu amaç için gaz boru hattının sitenize uygun olması gerekir. Ek olarak, katı veya sıvı yakıt ekipmanı, sıvılaştırılmış şişelenmiş gaz veya kombinasyon birimleri sıklıkla kullanılır.

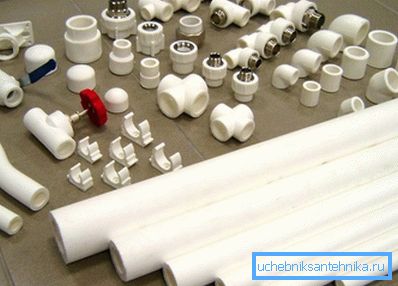

Boruların çapı, ısıtma ağının uzunluğuna, evin bulunduğu bölgedeki radyatör tipine, kazanın gücüne vb. Bağlıdır. Şu anda, çeşitli polimerlerin en yaygın boru hatları.

Tek borulu bir ısıtma sistemi tasarlamak için boru ve radyatör seçerken, önceden belirlenmesi gereken mühendislik parametrelerini (gerekli akışkanın hacmi, basıncı, sıcaklığı, boru hatlarının çapı, radyatör alanı vb.) Dikkate almak gerekir.

Hidrolik ısıtmanın hesaplanması - soğutma suyunu besleyen ana konumun bulunduğu tek boru sistemi - bağımsız olarak yapılabilir veya bu işi bir uzmana emanet edin. Böyle bir hizmetin fiyatı genellikle çok yüksek değildir.

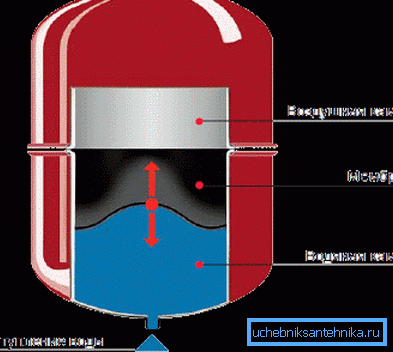

Genleşme tankı, sistemdeki akışkanın basıncını düzenlemek ve artması durumunda arızalanmasını önlemek için gereklidir. Modern ısıtma sistemi kapalı tip genleşme tankının kullanımını içerir. Esnek bir bölümle ayrılmış iki odadan oluşur. Birinde hava yüksek basınç altında pompalanır, ikincisi ısıtma borularına bağlanır.

Dikkat edin! Kapalı tipteki genleşme tankları, sadece sistemin üstünde değil, aynı zamanda sizin için uygun herhangi bir yerde, örneğin bir kazan dairesi veya hizmet odası için de kurulabilir. Diğer bir avantaj, hava ile doğrudan temasın olmaması, ısıtma sisteminin metal parçalarının erken korozyonunu önler.

Isıtma panellerini bağlamak için seçeneklerin seçimi

Isıtma radyatörlerinin tek borulu bağlantı şeması, soğutucu akışkanın akışını veya sözde bypassların yapılmasını sağlar - sıcak suyun akabildiği, radyatörü bypass eden boru kesitleri.

İlk durumda, sıvının taşınması için yükselticinin düzenlenmesi söz konusu değildir. Su, kazandan akar ve her radyatörden akar: yukarıdan aşağıya veya yakından uzaklara. Aynı zamanda, su sıcaklığı yavaş yavaş azalacak ve en düşük (en uzak) odalar zayıf bir şekilde ısıtılabilecektir.

Bu durum, daha küçük bir alanın radyatörleri, ısıtma sisteminin başlangıcında, sonuna göre monte edilirse önlenebilir.

Sistemin dezavantajı, boru hatlarında kapatma vanaları ve termostatik vanaların monte edilememesi olarak kabul edilmektedir, çünkü tek bir valfın üst üste binmesi sistemin bütün olarak çalışamamasına neden olacaktır.

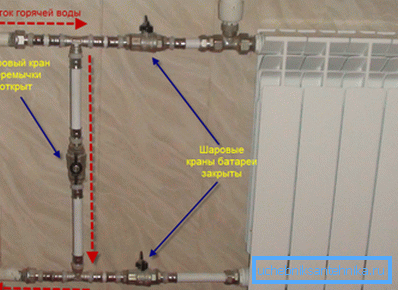

İkinci durumda, ısıtma radyatörünün altına bir geçiş boru hattı, bir baypas yerleştirilmiştir, bu sayede tüm odaların daha verimli ısıtılması sağlanmıştır.

Dikkat edin! Baypaslar, ana boru hattından daha küçük çaplı borulardan yapılmalıdır, aksi takdirde yeterli miktarda soğutucu, radyatöre akmayacaktır.

Isıtma panelindeki tüm su giriş noktaları ve bypass boruları, musluklarla donatılmalıdır. Bu, ısıtma sisteminin sıcaklığını her odada ayrı ayrı ayarlamanıza olanak tanır. Buna ek olarak, bir kaza durumunda, belirli bir bölümün geçici olarak devre dışı bırakılması ve ısıtmanın tamamen durdurulmadan onarılması veya değiştirilmesi mümkündür.

Kurulum teknolojisi

Açıklanan mühendislik ağının montajı, sadece bir boru ısıtma sisteminin hidrolik olarak hesaplanmasından sonra yapılabilir. Hangi elemanların kullanılacağına bağlıdır.

Çok eylem dizisi aşağıdaki gibidir:

1. Önceden seçilmiş ve hazırlanmış bir yerde, bir ısıtma kazanı kurulur. Bu süreci açıklayan talimat, birim ile birlikte gelir. Bu ekipmanın kurulumunu, cihazı satın aldığınız kuruluşun uzmanına emanet etmeniz önerilir. İşine bir garanti verecek.
2. Boru hattı inşa ediliyor. Aynı zamanda, radyatörlerin yerleştirildiği yerlere teelerin önceden monte edilmesi gereklidir. Tüm boruların eğimli olduğundan emin olun, aksi takdirde soğutucu akışkanın doğal dolaşımı bozulur.

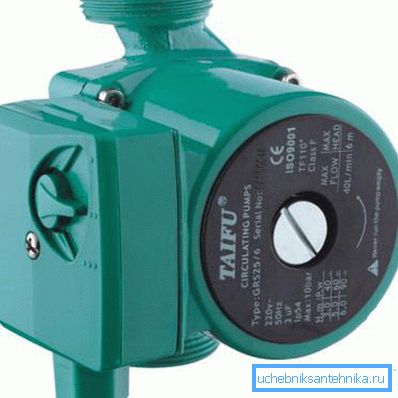

1. Zorla su akışıyla ısıtma yapılması durumunda, bir elektrikli pompa kurmanız gerekir. Bu ekipmanın, sıcaklığı 60 dereceyi geçmeyen su pompalamak için tasarlandığını unutmayın. Bu nedenle, soğutulmuş soğutucunun kazana girmesinden önce sistemin son noktasına monte edilmelidir.
2. Ardından genleşme deposunu bağlayın. Daha önce de belirtildiği gibi, bir membranlı kapalı bir konteyner herhangi bir yere monte edilebilir ve açık bir sistem sadece sistemin en yüksek noktasına monte edilebilir.

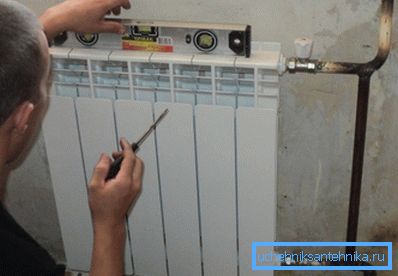

3. Önceki aşamanın sonunda, radyatörleri tamir etmeye başlayabilirsiniz. Tam braketleri kullanarak duvara bağlanırlar. Markalamadan ve delme işleminden önce, üreticinin kurulumla ilgili önerilerini öğrenmelisiniz. Öngörülen mesafeleri, duvarlardan, pencere eşiğinden, katlardan ve binanın diğer yapısal elemanlarından korumak önemlidir.
4. Isıtma panelleri seçtiğiniz şemaya göre kurulur. Vanaları, termostatları, tapaları, hava tahliyesi için vanaları vb.

1. Soğutucuyu boşaltmadan önce, basınçlı su ile basınçlı hale getirilir, ardından sistem su ile doldurulur, bir test çalışması yapılır ve çalışma modları ayarlanır.

Daha düşük bir boru dağılımına sahip tek borulu dikey ısıtma sistemi, tek katlı olanlar için yatay olan çok katlı özel evler için daha uygundur. Ancak evin alanı 200 metrekareden fazla olduğunda unutmayın. metre ve 30 metreden fazla boru uzunlukları, ya güçlü pompalar yüklemeli ya da ısıtma sistemi için başka bir kurulum şemasını seçmelisiniz.

Sonuç

Yatay tek borulu ısıtma sistemi, küçük konutları ısıtmanın en etkili yollarından biridir. Geniş konut sahibi iseniz, daha karmaşık ama etkili şemaları tercih etmeniz önerilir. Onların açıklaması aşağıdaki videoya ayrılmıştır.
