Tek devreli ısıtma sistemi - cihaz yerleşimi ve kurulum

İklimlendirme sistemi olmadan normalde hiçbir konut yapılamayabilir, bu sayede insanların yaşayabilmeleri için konforludur. Sıcaklık. Çok sayıda farklı şema vardır, ancak en basit ve ucuz olan, tasarım özellikleri aşağıda tartışılacak olan tek devreli bir ısıtma sistemidir.

Şemanın açıklaması

Kurucu unsurlar

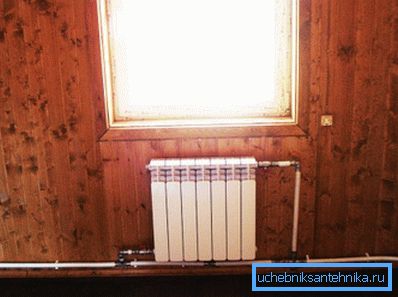

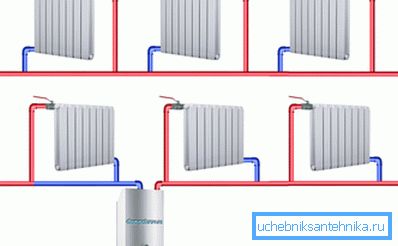

Tek devreli ısıtma, kullanılan boruların sayısına göre diğer boru döşeme düzenlerinden farklıdır. Burada, soğutucuyu radyatörlere beslemek ve soğutulan sıvıyı kazana vermek için bir boru kullanılır.

Sadece koşullu olarak iki bölüme ayrılmıştır:

• teslimat hattı;
• dönüş çizgisi (obratka).

Boru hatlarına ek olarak, söz konusu ısıtma sisteminin kompozisyonu aşağıdaki bileşenleri içerir:

Dikkat edin! Boruların içinden doğal akışkan dolaşımı olan ve zorlanan tek borulu bir ısıtma devresi vardır. İkinci durumda, monte edilen iklim ağının vazgeçilmez bir unsuru, soğutucuyu aktaran bir sirkülasyon pompasıdır.

Avantajları ve dezavantajları

Tarif edilen ısıtma devresi aşağıdaki gibi çalışır: ısıtılmış sıvı daha az yoğunlaşır ve daha hafif olur, bu nedenle ağır soğuk su ile ısıtma sisteminin üst noktasına itilir.

Daha sonra, soğuma, soğutma sıvısı aşağı iner, aynı anda tüm monte edilmiş radyatörlerden akar ve biriken ısıyı odadaki havaya verir. Bu nedenle, kazana (veya üst katlara) daha yakın olan piller daha iyi ısı verirler. Tek devreli ısıtmanın en ciddi eksikliklerinden biridir.

Sıcaklık farkını telafi etmek için, ısıtıcıya daha yakın bulunan radyatörler daha küçük bir ısı değiştirici alanına sahipken, en uzak, daha büyük sayıda tek tek bölümden oluşturulmakta ve bu da güçlerini arttırmaktadır.

Tek devreli bir ısıtma sisteminin verimliliğini arttırmanın birkaç yolu vardır:

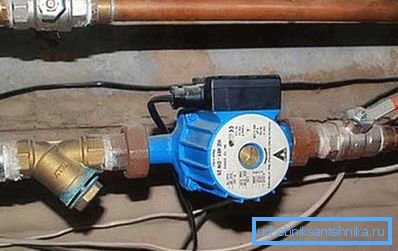

1. Bir sirkülasyon pompasının montajı. Bu durumda, sıvı, ısıtma cihazlarından daha yoğun bir şekilde akar ve bunun sonucunda tüm iklim ağının verimliliği artar.
2. Radyatörlerin uygun şekilde yerleştirilmesi. Isı kaybını azaltmak için, en sıcak odalara en yakın olan bataryaların - mümkünse minimum pencereli - iç mekan odalarına monte edilmesi önerilir.

Öte yandan, tek devreli ısıtma hala oldukça popüler.

Birçok avantajı olduğu için, bireysel inşaatta yaygın olarak kullanılır:

• kurulumun düşük maliyeti - kurulum için minimum boru ve diğer bağlantı parçaları satın almanız gerekir, ayrıca kurulum ekiplerinin hizmetleri için maliyetler de düşürülür;
• daha estetik görünüm - sadece bir boru olduğundan, duvarın (zemin) gizlenmesi, gizlenmesi veya betonun yapılması daha kolaydır;
• Sıcak su akışını seçme yeteneği - bu veya diğer devreleri manuel veya otomatik valfler kullanarak dahil etme;
• boru hatlarını iç kapılar altına yerleştirme olasılığı.

Dikkat edin! Boru hatlarının kesin yerleşimi evin düzenine bağlıdır. Minimum ısı kaybını garanti eden yerleri seçmek gereklidir.

Doğal bir şekilde etkili sıvı akışının böyle durumlarda organize edilemeyeceğini unutmayın:

• evin toplam alanı 200 metrekareyi aşıyor;
• Konturun uzunluğu 30 metreden fazladır;
• Bir ısıtma devresine 10'dan fazla ısıtma radyatörü bağlanmıştır.

Bu durumda, hala sirkülasyonlu bir pompa takmanız veya onunla donatılmış bir kazanı satın almanız gerekir.

Termal hesaplama

Odalardaki konfor sadece conta düzenine değil, aynı zamanda pillerdeki havaya verilen ısı enerjisinin miktarına da bağlıdır. Bu nedenle, kışın donmamak için doğru termal hesaplamayı yapmalısınız. Bu arada, aynı zamanda mevcut SNiP'de yer alan talimatlarla da belirtilir.

Doğru hesaplama sayesinde şunları seçebilirsiniz:

• gerekli gücün kazanı - zayıf olan evi ısıramayacak, güçlü enerji iradesiyle pahalı enerji kaynaklarını yakacak;
• Gerekli alanın radyatörleri - bu onların satın alma maliyetini önemli ölçüde azaltmaya yardımcı olacaktır.

Hesaplamalar bağımsız olarak (özel bir bilgisayar programı kullanılarak) yapılabilir veya özel bir mühendislik firması ile irtibata geçebilir. İkinci seçenek daha pahalıdır, ancak size sağlanan verilerin doğruluğundan emin olursunuz.

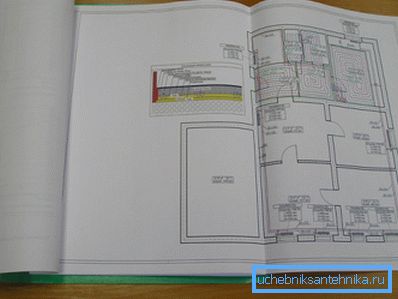

Buna ek olarak, bu kuruluşun mühendisleri, evinizin (dairenin) sağlanan planına çizilen ısıtma devrelerinin planını hazırlayacaktır. Bu, kurulumu büyük ölçüde kolaylaştıracak ve doğru miktarda malzeme satın almaya yardımcı olacaktır.

Tek devre şemalarının çeşitleri

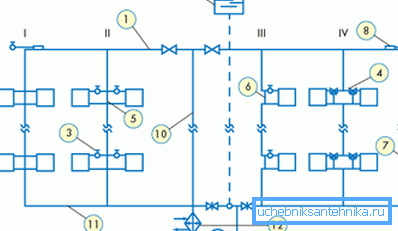

Dikey kablolama sistemi

Bu durumda, kazan tarafından ısıtılan ısı taşıyıcısı, dikey olarak monte edilmiş yükseltici boyunca, ısıtma ağının en yüksek noktasına (üst katın tavanına veya tavanının altına) yükselir, buradan aşağı doğru akar, evin her katında bulunan pilleri ısıtır.

Dikey ısıtma devrelerinin tasarımı ve çalışması aşağıdaki gibidir:

• Soğutucu madde hareketi, elektrikli ekipman kullanılmadan doğal bir şekilde sağlanabilir;
• Tüm boru bölümleri, su sirkülasyonunun yoğunluğunu arttırmak ve hava tapalarının oluşumunu önlemek için kazana doğru hafif bir ön gerilimle döşenmelidir;
• boruların duvarlarda saklanması zordur, bu durumda eğimi neredeyse hiç tutamazsınız;
• Sistem tamamen bağımsız çalışır, bu yüzden acil bir elektrik kesintisi durumunda bile ısı olmadan kalmayacaksınız.

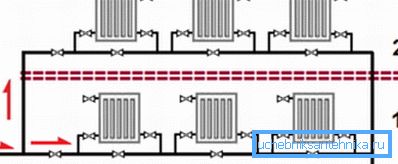

Yatay kablolama sistemi ile

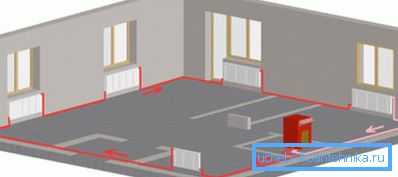

Burada dikey yükseltici monte edilmemiştir. Ana boru hattı zeminde veya altında gerçekleştirilir. Boruları beton şap içinde gizlemeye karar verirseniz, ısı yalıtımına dikkat edin, aksi halde oldukça önemli ısı kaybından kaçınmayacaksınız.

Ek olarak, bu durumda önyargıyı gözlemlemek arzu edilir:

• Birincisi, ısıtma şebekesi bir elektrik kesintisi durumunda (daha az verimli olsa da) çalışabilecektir;
• ikinci olarak, boruları sıvı ile doldururken, hava tüplerinin oluşumunu önleyeceksiniz.

Radyatör bağlamanın yolları

Burada bireysel batarya tasarımlarını ve borulara yerleştirme seçeneklerini (alt, yan vb.) Dikkate almayacağız. Sadece eyeliner borularda olsun. Tüm seçenekler yanaşma radyatörleri tabloda gösterilmiştir.

Tek devreli ısıtma sistemi kurulumu

Bir boru hattı ile bir iklim ağının inşası aşağıdaki sırayla gerçekleştirilir:

1. Kazan yüklü. Açık nedenlerle, sistemin en alt noktasında monte edilmelidir. Radyatör ve ısıtıcı arasındaki yükseklik farkı ne kadar büyük olursa, sistemdeki ısı değişimi o kadar iyi olur.

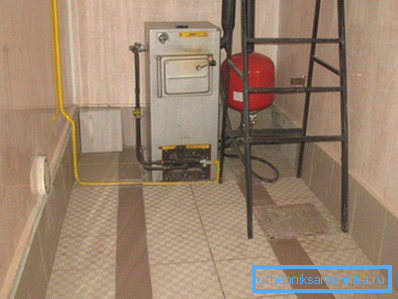

Üniteyi bodruma monte etme imkanınız yoksa, onu bir çukurla donatmanız, betondan yapılmış ve seramik fayanslarla kaplanmış olmanız gerekir.

Dikkat edin! Zorla dolaşımı olan bir sistem yapmaya karar verirseniz, bu tür hilelere başvuramazsınız. Bununla birlikte, ısıtıcıyı yukarıda açıklanan şekilde yerleştirerek, ısıtma sistemini şebeke şebekelerinden daha bağımsız hale getireceksiniz.

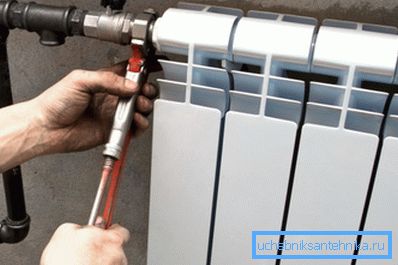

1. Monte radyatörler. Burada yatay ve düşeylere kesinlikle uyulmalıdır, aksi takdirde maden yatakları akülerde birikecektir, bu er ya da geç tüm kanalları tıkar. Bu nedenle, cihazları temizlemek veya değiştirmek zorunda kalacaksınız.

Ayrıca, batarya ile binanın yapısal elemanları arasındaki mesafeyi de korumanız gerekir. Batarya asılı teknolojisinin ihlali, havanın etrafına kötü bir şekilde yayılmasına neden olacaktır. Bu, cihazın performansını olumsuz etkileyecektir.

1. Boru hattı kurulumu. Burada boruların malzemesine karar vermelisiniz. Polimer parçaların en yaygın iklim ağı, bununla birlikte, sistemin bir parçası katı yakıtlı bir yakıt kazanıysa, çeliği tercih etmek daha iyidir. Yukarıdaki ünite, soğutma sıvısını 95 ° C'nin üzerinde bir sıcaklıkta ısıtır, ki bu plastik borular için çok zararlıdır.

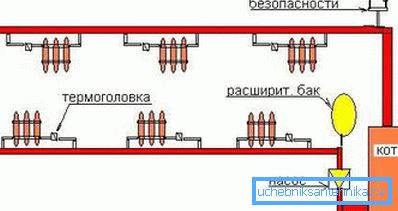

1. Ek elemanların montajı. Elektrikli pompalar, kontrol ve ayar cihazları, genleşme tankı, hava vanaları vb.

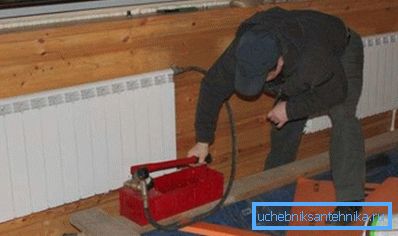

2. İşin son aşaması - basınç testi. Uygulanması için, nitelikli bir çalışanı özel bir pnömatik cihazla davet etmek daha iyidir.

Sonuç

Tek devreli ısıtma sistemi, küçük evler ve apartmanlar için ısı sağlamak için ucuz ve etkili bir yoldur. Ancak, şehir dışında bir çatı katı veya büyük bir mülkünüz varsa, diğer seçenekleri seçmek daha iyidir.

Bu materyaldeki videoyu okuyarak onlar hakkında bilgi edinebilirsiniz.
