Temel ısıtma düzeni ve çeşitleri

Bir apartman dairesinde veya özel bir evde otonom ısıtma planlamaya başlamadan önce, kendinizi ısıtma konseptine alıştırmanız gerekir. Aşağıda ne olduğuna ve ısıtma ile ilgili temel kavramlara daha yakından bakacağız.

Genel bilgi

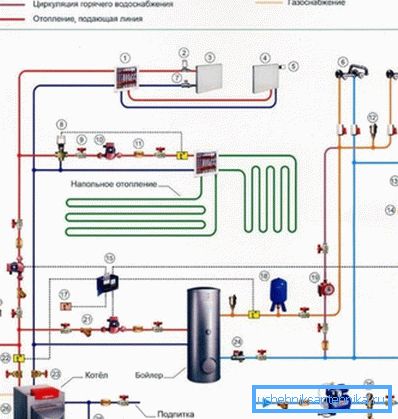

Isıtma sisteminin şematik diyagramı altında genellikle tek bir sistemde birleştirilen su ısıtmanın ana unsurlarını gösteren en basit şema anlaşılmaktadır.

İkincisi, çeşitli şekillerde uygulanabilir, ancak, her durumda, aşağıdaki unsurları içerir:

• Kazan ısıtma - ısıtma sıvısı sağlar.

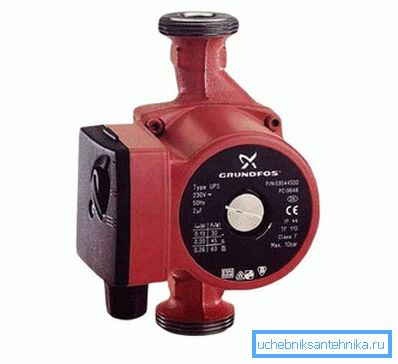

• Sirkülasyon pompası veya hidrofor tankı (sistemin tipine bağlı olarak) - soğutma sıvısının devrede hareketini sağlar.

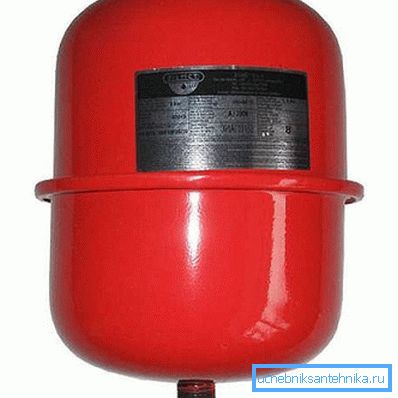

• Genleşme tankı - su çekicinin yanı sıra soğutma sıvısının termal genleşmesini de telafi eder.

• Kontur - soğutucu akışkanın radyatöre girdiği ve ardından kazana geri döndüğü kapalı bir yolu temsil eder.
• Isıtma radyatörleri, oda ısıtmasını sağlayan cihazlardır.
• Isı taşıyıcı, kazanı ısıtan ve radyatörlere aktaran bir sıvıdır. Çoğu zaman, sıradan su veya antifriz bu amaçlar için kullanılır. İkincisi daha düşük bir donma noktasına sahiptir.

Planlardaki farklılıklar şu şekildedir:

• Soğutma sıvısının sirkülasyon yönteminde;
• Radyatör bağlama yönteminde.

Aşağıda bunların her birinin özelliklerini ele alıyoruz.

Şema türleri

Radyatör bağlantı yöntemine göre, ısıtma sistemleri iki tiptir:

Bunların her ikisi de doğal dolaşım ile uygulanabilir ve zorlanabilir. Ayrıca, her seçeneğin dikkate alınması gereken kendi avantajları ve dezavantajları vardır.

Tek boru

Tek boru bağlantısının ana avantajı, sadeliği ve düşük uygulama maliyeti. Ancak, sadece küçük odalarda kullanılabilir. Bunun nedeni, bu durumda bataryaların düzensiz olarak ısınması ve büyük bir sayı ile devre cihazlarındaki sonuncunun soğuk kalmasıdır.

Doğal dolaşımda tasarım aşağıdaki gibidir:

• Kazandan çıkan kontur dikey olarak yukarı doğru yükselir ve güçlendirici tankına bağlanır.
• Ardından, boru aşağı gider ve yukarıda belirtildiği gibi, odanın çevresi boyunca geçer.. Ayrıca, kontur doğal dolaşımını sağlayacak sabit bir hafif eğimle monte edilmelidir.

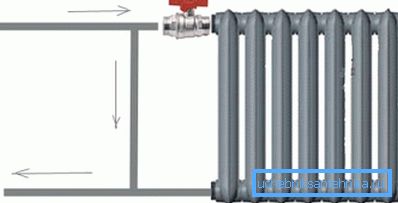

• Radyatörler soğutucu devresine bağlanır. Ayrıca, bağlanma mutlaka bir bypass ile gerçekleştirilir. Bu, her bir bataryanın ısıtmasını ayrı ayrı düzenlemenizi ve gerekirse, aküyü soğutma suyunu boşaltmadan sökmenizi sağlar.

Isıtma sisteminin bu şematik diyagramı iyidir çünkü ısıtma uçucu değildir. Doğru, bu uçucu olmayan bir kazanın kullanılmasını gerektirir.

Dezavantajlara gelince, bunlar arasında daha düşük bir verimi ayırt etmek mümkündür, çünkü soğutucu daha düşük bir hız ile hareket eder ve buna göre, soğuma zamanı vardır. Bu, ek maliyetlere ve ısıtma radyatörlerinin süresine yol açar. Ek olarak, boru hattının montajı ve enkesiti için bir dizi gereklilik vardır.

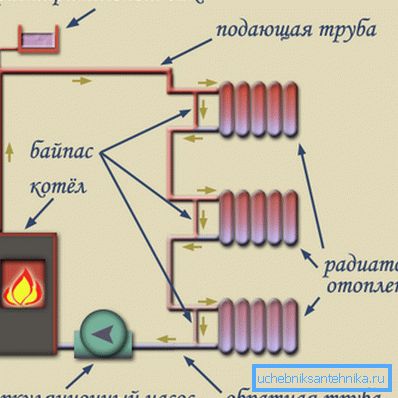

Bu eksiklikler, sirkülasyon pompası kullanılarak uygulanan zorunlu sistemden mahrumdur.

Bu durumda, bağlantı aşağıdaki gibidir:

• Kombiden, sirkülasyon pompasının ısıtma için bağlandığı bir devre vardır.
• Radyatörlere ve bir parafudr tankına kablolama sağlayan pompaya bir tişört bağlanmıştır.

İpucu! Pompayı kurarken bir baypas gerçekleştirebilir ve bir genleşme deposu bağlayabilirsiniz. Buna göre baypas, vinçlerle üst üste gelmelidir. Bu, ellerinizin doğal ve zorla dolaşım modlarını değiştirmesine izin verecektir.

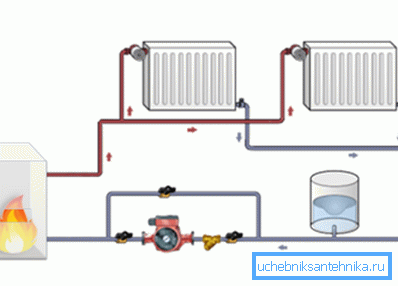

İkiz tüp

Bu ısıtma seçeneği büyük evlerde ve apartmanlarda kullanılabilir. Bu durumda piller hem seri olarak hem de paralel olarak bağlanabilir. Dahası, bir dizi batarya bağlantısıyla bile, tek bir boru bağlantısından daha eşit bir şekilde ısınırlar.

Bu seçeneğin dezavantajı, daha fazla boru gerektirdiğinden, yüksek fiyatıdır. Bu durumda zorla dolaşımın en çok kullanıldığı, doğal dolaşımın sağlanması daha zor olduğu için kullanılmalıdır.

Bu şema şöyle:

• Kazandan, bir sirkülasyon pompasının, genleşme tankı ve toplayıcıya (paralel bağlandığında) kablo ile bağlandığı bir devre vardır.
• Dahası, kural olarak, bir evin veya dairenin farklı odalarına dağıtmak toplayıcıdan gerçekleştirilir. Bir devrelere birkaç radyatör bağlandığında, boru batarya devresinde sonuncu konuma geçer.
• Sıcak devrelere paralel olan ve toplayıcıya bağlı olan batarya devresinin ilk çıkışına bir geri dönüş hattı bağlanmıştır, bunun sonucunda soğutulmuş soğutma sıvısı kazana akar ve tekrar ısıtır.

Bu seçeneğin önemli bir avantajı, bataryaların farklı odalarda ısıtılmasını ayarlama kabiliyetidir. Ayrıca, özel elektronik ekipman kullanıldığında, tesislerde belirli bir sıcaklığın bakımı otomatik olarak gerçekleştirilebilir.

Dikkat edin! Isıtma sisteminin bir “sıcak zemin” içerebileceğinden, sistemin en basit sürümünü düşündük.

Aslında, aslında, konseptin taslaklarının tüm ana noktaları. Kural olarak, daha ayrıntılı bir proje gerçekleştirin. Bunun nasıl yapılacağına dair detaylı talimatlar inşaat portalımızda mevcuttur.

Sonuç

Şematik bir diyagram, ısıtma sisteminin çalışması ve uygulanması hakkında bir fikir verir. Ayrıca, seçimi, ısıtmanın çalıştırılacağı bazı koşullara bağlıdır. Bu makaledeki videodan, bu konuyla ilgili bazı ek bilgiler alabilirsiniz.
