Toplayıcı ısıtma sistemi - özel bir ev için mükemmel seçim

Isıtma sisteminin planlama aşamasında bile, ısıtma radyatörlerine soğutma sıvısı tedarik etmek için birkaç farklı yöntem arasında seçim yapmak gerekir. Bütçe zayıf bir nokta değilse, kollektör sistemi ideal bir seçenek olacaktır ve kullanım kolaylığı ve dayanıklılık gibi parametreler açısından analoglardan üstündür.

Toplayıcı ve diğer kablolama çeşitlerinin karşılaştırılması

Boruları dağıtmanın 3 yaygın yolundan birini seçebilirsiniz:

• tek borulu ısıtma - küçük bir özel ev ısıtmak için ideal. Bu durumda, tüm radyatörler seri olarak bağlanır, yani zincirdeki son pil ilkinden daha az verimli çalışır. Fakat böyle bir planın maliyeti minimaldir;

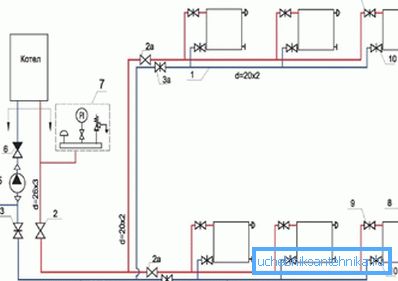

• 2 borulu ısıtma ile, bağlantı şeması 2 paralel devreler olarak temsil edilebilir, Biri sıcak soğutucuyu ısıtma cihazlarına iletir, ikincisi soğutulmuş soğutucuyu kazana alır. Bu ısıtma yöntemi en yaygın olarak kabul edilebilir;

• kollektör kabloları, listelenen analoglardan farklıdır ve her radyatör ayrı ayrı soğutucuyla birlikte verilir. Yani, bir toplayıcı odaya (cihazında - daha sonra makalede) yerleştirilir ve her bir akü için bir besleme ve boşaltma borusu vardır. Bu, maliyeti ve kurulumun karmaşıklığını etkiler, ancak tüm çalışmalar hala kendi ellerinizle yapılabilir.

Tabii ki, bu, kurulum işlerinin ve malzemelerinin maliyeti üzerinde en iyi etki değildir. Bu durumda boruların toplam uzunluğu maksimum olacak ve kollektör de paraya mal olacaktır (özellikle seçilen model termostatlı son üretici değilse).

Kolektör ısıtmanın güçlü ve zayıf yönleri

Doğada ideal çözümler yoktur, bir kollektör ısıtma devresinin kullanılması bir istisna değildir.

Bir kolektör ısıtma sisteminin avantajları şunlardır:

• Isıtma sisteminin esnekliği - tarakta, tek bir radyatördeki sıcaklığın düzenleneceği termostatları kurabilirsiniz;

Dikkat edin! Gerekirse, sadece pili kapatabilirsiniz. Isıtma sisteminin geri kalanı normal olarak çalışacaktır.

• Her radyatör ayrı ayrı soğutucu ile beslendiğinden, küçük bir borudan bir boru kullanmak mümkündür;

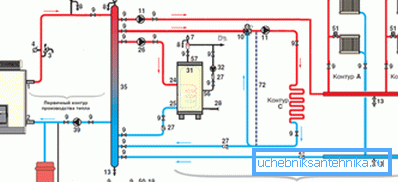

• İstenirse, kombine bir ısıtma sistemini kolayca kullanabilirsiniz. Yani, farklı çalışma sıcaklıklarında 2 devire bölün veya devrenin her birinde farklı bir soğutma sıvısı kullanın. Böyle bir çözüm için hidrolik iğneye ihtiyacınız olacak.

Koleksiyoner düzeni ve zayıf noktalar var:

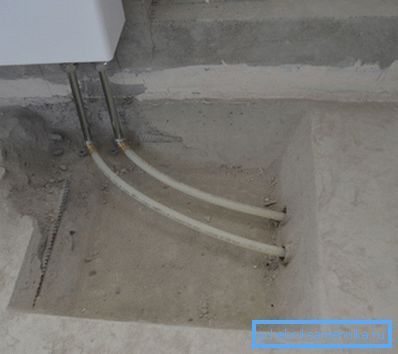

• artan fiyattan daha önce bahsedilmiştir, buna ek olarak, gerekirse, onarımlar zor olabilir - çünkü ısıtma boruları doğrudan zemin altına gizlenmiştir (çoğu zaman sadece bir kuplörle doldurulur);
• Böyle bir düzen ile borular duvarlar boyunca döşenemez. Daha kesin olarak, teknik bir bakış açısından, bu yapılabilir, ancak daha sonra duvarın neredeyse yarısı borularla kapatılacak - iç mekana şüpheli bir ek;

• Küçük çaplı borularla ısının kollektör dağılımı daha güçlü bir sirkülasyon pompası gerektirecektir, çünkü hidrolik direnç artacaktır;
• Pompayı çalıştırmak için böyle bir ısıtma sistemini tam otonom olarak adlandırmak mümkün değildir - her durumda elektrik ihtiyacı olacaktır. Doğal basınç, soğutucu akışkanı dolaştırmak için yeterli değildir.

Kolektör ısıtma sisteminin çalışması ve çalışma prensibi

Bu şemaya göre, sadece radyatörlerin kullanılmasıyla değil, aynı zamanda, örneğin, oda içinde bir "sıcak zemin" düzenlenmesi de mümkündür - yani, piller olmadan. Ancak genel olarak, ısıtma sistemi değişmeden kalır ve aynı prensipte çalışır.

Koleksiyoncu çeşitleri

Kollektörler aşağıdakiler için kullanılabilir:

• geleneksel ısıtmanın organizasyonu (radyatörler kullanılarak). Boruları kurtarmak ve kurulumu kolaylaştırmak için radyatörleri 2-3 parça halinde birleştirmek mümkündür;
• "sıcak" zemin prensibi ile ısıtma;

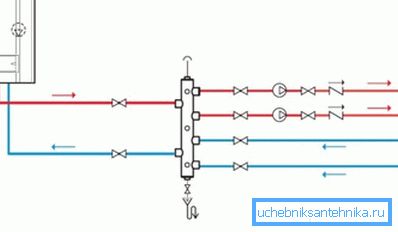

• Bir devreyi 2 veya daha fazla ayırmak için. Bu durumda, kazan her iki devre için de bir enerji kaynağı görevi görmektedir, ancak içerisindeki soğutucu sıvının sıcaklığı önemli ölçüde farklılık gösterebilir (hatta farklı tipte soğutma sıvılarını da kullanabilirler).

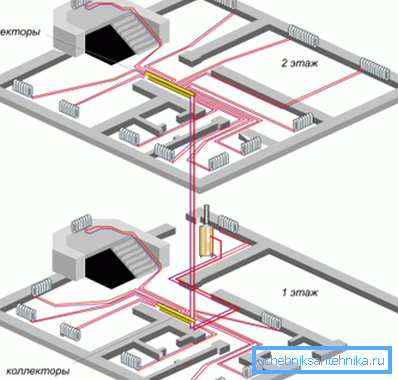

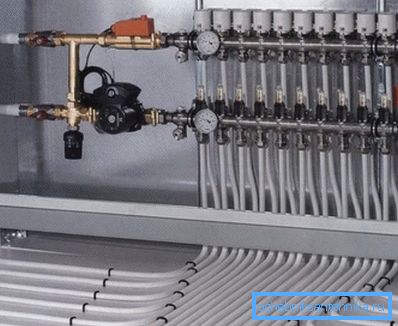

“Sıcak zemin” kullanımı ile ısıtma kollektör sistemi, daha yüksek direnç ile karakterize edilir, bu nedenle, ısıtma sistemi için ek bir sirkülasyon pompası gerekebilir. Manifold dolabın en iyisi evin ortasına yerleştirilir, bu düzenleme ile farklı odaların ısıtılması için boruların uzunluğu aynı olacaktır.

Böyle bir şemadaki diğer bir önemli eleman, içinde soğutucunun sıcaklığının düşeceği bir karıştırma ünitesi olacaktır. Kazanın çıkışında su yaklaşık 0 ° C'ye kadar ısıtılır ve yerden ısıtma sistemlerinde ısı taşıyıcısının sıcaklığı yaklaşık +40 ° C olmalıdır.

Kolektör ısıtma sisteminin elemanları

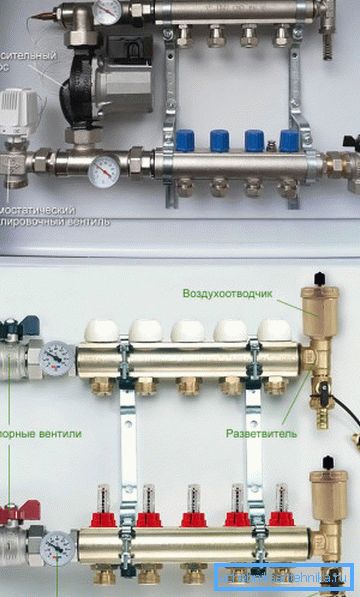

Kural olarak, tüm elemanlar ayrı bir küçük dolap içinde gizlidir ve duvarın yakınında göze çarpmayan bir yerde bulunur. Borular zeminin altında çalışır, böylece odanın iç kısmı rahatsız edilmez.

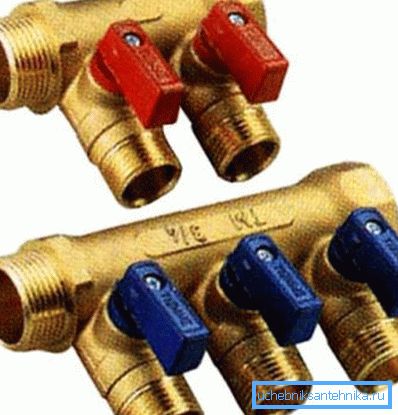

Ana eleman bir taraktır (2 adet miktarında gereklidir). Dıştan tarak (veya tarak), birkaç tıkacın kaynaklandığı (satın alma modellerinde, genellikle musluk sayısı 2 ile 12 arasında) basit bir boru bölümüne benziyor.

Dikkat edin! Gerekirse, satın alınan taraklar birbirine bağlanabilir. Böylece, herhangi bir sayıda çıktı / giriş için bir tarama oluşturabilirsiniz.

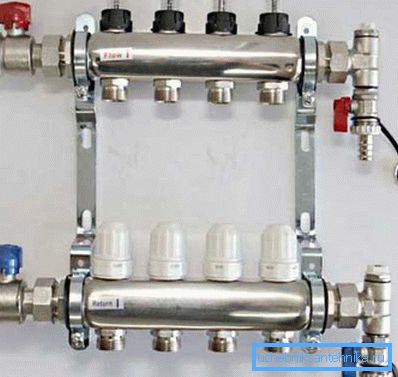

Toplayıcı ısıtma sistemleri, bir kural olarak, akış ölçer ve termostatlarla donatılmıştır - toplam maliyetlerle karşılaştırıldığında, bu cihazların maliyeti çok büyük değildir. Satın alınan taraklar, fabrikada termoregülasyon ve su akışı ölçümü için cihazlarla donatılmıştır, bu yüzden sadece uygun modeli seçin.

Debimetreler, havayı tahliye etmek için hava valfleri ile donatılmış olması gerektiğinden, besleme tarağı üzerine monte edilir - ısıtma sisteminden hava çıkarmak için faydalıdır. Soğutulmuş soğutucuyu alan tarakta termostatlar monte edilir.

İşin özellikleri ve bireysel unsurların yeri

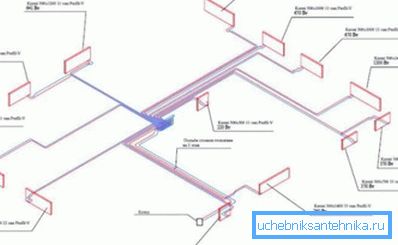

Kazan tarafından ısıtılan ısı taşıyıcı ana besleme borusu tarakına girer ve radyatörleri bireysel borulardan girer. Tüm ısıtıcıların aynı ısıtmasını sağlamak için, yaklaşık olarak aynı uzunluk ve çapta boru kullanılması tavsiye edilir. Bundan sonra, soğutulmuş soğutma suyu tahliye borusundan ikinci manifold tarakına akar ve tekrar kazana akar.

Takılı olan termostat su sıcaklığını kontrol eder ve gerektiğinde radyatörden soğutucu akışkan akımını arttırır / azaltır, böylece odadaki sıcaklık ayarlanır.

Toplayıcı ısıtma, yalnızca belirli koşullar altında kararlı bir şekilde çalışacaktır:

• Bir genleşme tankı monte etmek gereklidir, bu ısıtma sırasında soğutma sıvısı hacmindeki artışı telafi edecektir.

Dikkat edin! Genleşme deposunun minimum hacmi, ısıtma sistemindeki soğutma suyu hacminin% 10'una eşit olmalıdır.

• sirkülasyon pompası geri dönüşte bulunur;
• Genleşme tankı için en uygun yer, sirkülasyon pompasının önündeki boru bölümüdür.

Kolektör ısıtma sisteminin montajı

Geleneksel olarak, tüm kurulum süreci 3 aşamaya ayrılabilir: odanın zemininde boru döşeme ve sabitleme, bir kolektör kutusu takma ve taraklara boruları bağlama.

İş yapmak için talimatlar şöyle görünür:

• temel önce hazırlanır - beton temizlenir ve düzleştirilir;
• Daha sonra bir su yalıtım tabakası yayılır ve odanın çevresi boyunca bir bant yapıştırılır, bu da beton şapın genişlemesini yumuşatır;

Dikkat edin! Odanın zemini ahşap ise, boruları basitçe tahtaların altına yerleştirebilirsiniz, bu büyük ölçüde işi kolaylaştıracaktır.

• daha sonra bir su yalıtım tabakası izler;

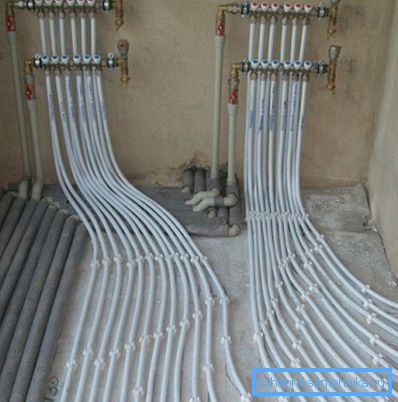

• bunun üzerine her zamanki metal gazlı bez döşenir ve borular tel veya özel klipsle bağlanır. Boruları tel örgüye bağlarken, küçük bir boşluk bırakılmalıdır;

• Daha sonra zeminin dolgusunu izler. Bu boru döşeme yöntemi ile, soğutucu akışkanın radyatöre taşınması sırasında, kısmen odadaki yerden ısıtmaya çalışacaklardır.

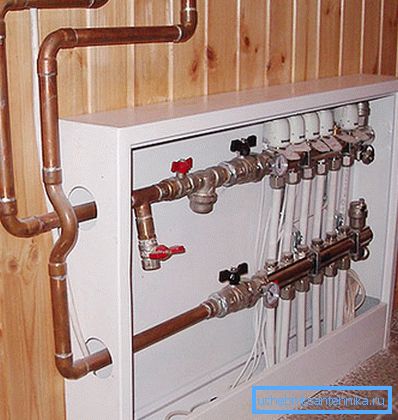

Kollektör dolabına gelince, özel bir ev için, duvara monte edilen veya ayaklı modellerin yanı sıra duvara monte edilmiş seçenekleri de seçebilirsiniz. Prensip olarak, bu herhangi bir şekilde ısıtma verimliliğini etkilemez, bu nedenle, daha ziyade toplayıcı taraklara erişim kolaylığı temelinde seçim yapmak zorundadır.

Duvara gömme dolapların modeli altında, evin tasarım aşamasında bir niş sağlamak için arzu edilir. Tipine bakılmaksızın, dolap ayrıca duvarlara ankrajlı veya kendinden dokunmuş vidalarla (ahşap bir evde) bağlanmalıdır, bunun için dolabın tasarımında özel gözler bulunur.

Manifold Tarağı

Kolektör ısıtması için uygun bir tarak seçmek kolaydır. Cihaz basittir, bu nedenle her şeyden önce, kasa malzemesine dikkat etmeniz gerekir.

Satın alınan cihazlar şunlar olabilir:

• çelik kasa ve dalları ile;
• dökme demir muhafaza ile;
• plastik kasa ile.

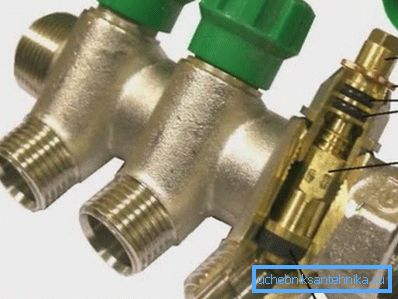

Kalıplanmış kalıplara tercih edilmeli, önemli bir basınç düşüşü durumunda bile, gövde akışa izin vermeyecektir. En basit modellerde bile, tedarik ve dönüş borularının bağlantısına gelince, çıkışlar dişlidir, bu da montajı büyük ölçüde basitleştirir.

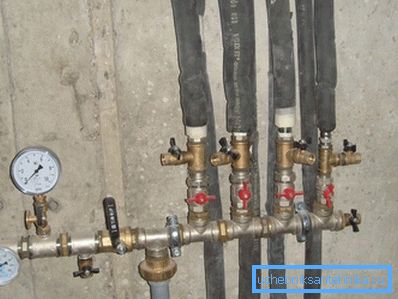

Toplayıcı ısıtma satın alınabilir taraklar olmadan organize edilebilir, 2 seçenek mümkündür:

• kaynak kullanımı ile - ekonomi açısından çok tartışmalı bir seçenektir. Birincisi, herkes kaynak makinesiyle nasıl çalışılacağını bilemez ve ikincisi, dikişin kalitesi garanti edilemez. Tamamlanmamış sızıntı durumunda garanti. Buna ek olarak, eksik takviyeyi satın almak gerekiyor, sonuç olarak, tasarruflar yetersiz olacak;

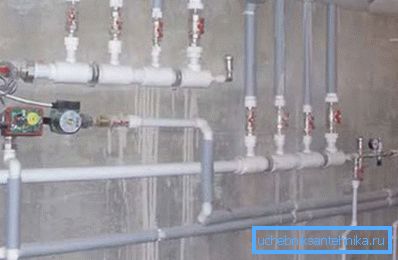

• Eh, en bütçe seçeneği PP boru hattından. Bu durumda, tarak sonunda bir fiş ile seri bağlı bir dizi tees benzer. Aletlerden sadece PP boru hattının lehimlenmesi için bir aygıta ihtiyacınız var. Böyle bir toplayıcı, polipropilen boru hattının tüm zayıflıklarına, özellikle yüksek sıcaklıktaki soğutucudaki mukavemet düşüşüne sahip olacaktır.

Özetlersek

Kolektör ısıtma sistemi verimlilik açısından ideal olarak adlandırılabilir. Her bir radyatöre bağımsız olarak soğutucu beslemesi, evin her odasında ideal mikro iklime ulaşmanızı sağlar. Büyük ölçüde, geleneksel ısıtma sistemlerine kıyasla, maliyet, bu tip konut ısıtmasının popülaritesindeki büyümeyi bir ölçüde geri tutmaktadır, ancak bütçe izin veriyorsa, bir kolektör şemasını kullanarak ısıtma idealdir.

Video, tarak tasarımına odaklanıyor.
