Vakum radyatörleri: cihaz ve çalışma prensibi, seçim

Isıtma cihazlarının verimliliğinin artırılması için, geleneksel demir ve çeliğe ek olarak üreticiler, radyatör üretiminde bakır ve alüminyum kullanmaya başladılar. Daha sonra, bir vakum bataryası yaratma fikri ortaya çıktı - böyle bir ısıtıcının akıllı tasarımı anında ısınması ve gücünün en iyi bimetalik muadilleri aşabileceğinden. Aynı zamanda, hem mobil (elektrikli vakum radyatörlerini takmak yeterlidir) hem de akış (ısıtma sistemine bağlı) olabilir.

Cihaz ve çalışma prensibi

Bir akış vakum radyatörü ve geleneksel bir radyatör arasındaki temel fark, içindeki soğutucu sıvının sadece aşağıdan aşağı doğru hareket etmesidir (boru, ısıtıcının tabanından geçer). Klasik bir dökme demir radyatörde, sıcak su genellikle yukarıdan sağlanır ve tüm bölümlerden geçerek metali ısıtır.

Yüzeyi ısıtmak için vakum cihazlarında, biraz farklı bir prensip kullanılır:

• sıcak suya sahip bir ısıtma borusu, fabrikadaki radyatöre pompalanan sıvıyı kaynatmaya kadar ısınır;
• sonra bu sıvı buharlaşır ve bölümlerin tepesine yükselir;
• Duvarların iç yüzeyinde soğur ve yoğunlaşır. Yer çekimi eyleminin altındaki akışkan dibe doğru hareket eder ve döngü tekrarlanır.

Normal suyun kullanılması, buharlaşması için artan enerji tüketimine yol açacaktır, bu nedenle bu piller, özel bir hafif kaynayan sıvı kullanmaktadır. Kural olarak, lityum-bromür sıvısı buharlaşması için gereken enerjiyi azaltmak için kullanılır, hava aküden dışarı pompalanır. Bu nedenle, kaynama noktası 35'e indirildi mi?

Dikkat edin! Lityum-bromür sıvısı sağlığa faydalı olarak adlandırılamaz, bu nedenle, bir radyatör sızarsa, çalışması derhal durdurulmalıdır.

Vakumlu ısıtma radyatörlerinin çalıştırılma prensibi, bu tipteki tüm ısıtma cihazlarında kullanılır. Sadece sıvının bileşimi, çalışma sıcaklığı (sıvının bileşimine bağlı olarak) ve cihazın görünümü değişebilir.

Avantajları ve dezavantajları

Teorik olarak tanımlanan tasarım, ciddi kusurlardan yoksundur.

Üreticilerin avantajları genellikle şunları içerir:

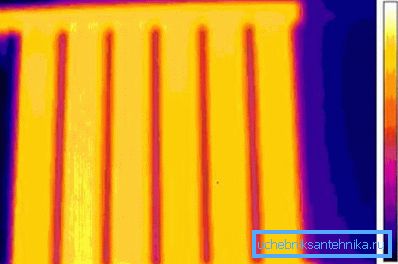

• yüksek ısıtma oranı (genellikle saniye cinsinden);
• hava trafik sıkışıklığı olmaması garantili - Soğutucu akışkanın 1 borudan geçtiği için oluşacak yeri yoktur;

• Isıtma sistemindeki soğutucu miktarı çok büyük olmamalıdır. 10-15 litre yeterlidir, çünkü kazan her zaman çalışmaz, suyu ısıtmak için daha az enerji harcar;
• üreticiler ayrıca, vakum radyatörlerinin geleneksel radyatörlere kıyasla daha fazla ısı yayılımına sahip olduklarını iddia ediyorlar (Bu daha fazla tartışılacaktır);
• düzgün ısıtma;

• düşük hidrolik direnç.

Eksiklikler arasında şunlar kaydedilebilir:

• yüksek maliyet, fiyat geleneksel radyatörlerin maliyetinden birkaç kat daha yüksektir;

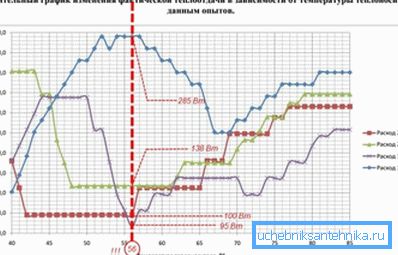

• Bu tip cihazların etkinliği, sıcaklık rejimine bağlıdır. Örneğin, soğutucunun sıcaklığı önerilen değerin üzerine çıktığında, düşük kaynama noktalı sıvı tamamen radyatör durumuna geçer, bu nedenle radyatörden gelen ısı transferi on kat düşer. Sıcak su sadece borudan geçer ve ısı akü duvarlarına aktarılmaz.

Dikkat edin! Merkezi bir ısıtma sistemi için, vakum pilleri, tedarik sıcaklığının tam olarak ne olduğu dikkate alınarak seçilmelidir.

Vakum ısıtıcılar hakkında daha fazlası

Üreticilerin konvansiyonel pillere kıyasla sağlam bir dizi avantaj sağladığına rağmen, vakum analogları henüz çok yaygın değil. Bunun başlıca nedenleri arasında sadece yüksek maliyet değil, aynı zamanda kullanımlarında anlamlı istatistiklerin olmaması da tanımlanabilir.

Üreticilerin sözlerinin gerçekliğe uygun olup olmadığı

Herhangi bir ürünün üreticisi, ürünün avantajlarını vurgulamayı ve zayıflıkları hakkında sessizce sessiz kalmayı amaçlamaktadır. Vakum radyatörleri söz konusu olduğunda, hikaye aynıdır, bütün soru gerçekliğin teori ve reklam broşürlerinden ne kadar uzak olduğudur.

Satıcıların sessiz kaldığı bu tür vakum pillerinin özelliklerini ayırabiliriz:

• Batarya sadece rolü sadece kazandan ev enerjisine aktarmak olan bir ara ürün. Buna göre, ısı transferi sadece hava dışarı pompalandığı ve kaynama sıvısı ile doldurulduğu için artamaz, batarya bir güç üreteci değildir ve kendi başına bir şey üretmez;

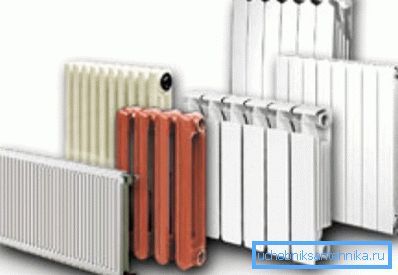

• Vakum radyatörleri kalın dökme demir bataryalardan çok daha hızlı ısınırlar. Bu sadece çok mantıklı değil, standart odayı ısıtmak için hala bir saatten fazla sürüyor. Yani birkaç dakika içinde kazanmak kesinlikle önemsizdir;

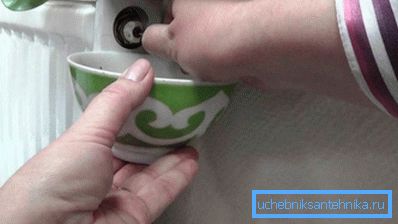

• Doğru ve hava trafik sıkışıklığı yokluğu. Ancak geleneksel bataryalarda bu uzun bir problem olmaktan çıktı. Mayevsky valfini ısıtıcının üst kısmına monte edin ve aşırı hava bağımsız olarak tahliye edilebilir;

Dikkat edin! Bunu yapmak için, kurulum sırasında radyatörün doğru eğimini de sağlamanız gerekir. Biraz havaya bakar, böylece tüm hava üst kısımda, muslukta toplanır.

• vakumlu ısıtıcının korozyonu ve tıkanması da imkânsızdır - bunun nedeni, soğutma sıvısının akü bölümlerinin kendisinde dolaşmamasıdır;
• Doğal sirkülasyonlu otonom ısıtma sistemlerinde sorunlar olabilir. Gerçek şu ki, soğutma sıvısı, kazan ile batarya arasındaki yükseklik farkı nedeniyle hareket eder. Geleneksel bir ısıtma sistemine kıyasla, yükseklik farkı bataryanın yüksekliğine göre daha az olacaktır, ayrıca borudaki basınç da azalacaktır;

• hidrolik dirence gelince, bu gerçekten küçüktür, ancak ev sahibi için bu parametre kesinlikle önemli değildir. Bu gösterge, yalnızca ısıtma sistemlerine hizmet veren şirketler için önemli bir etkiye sahiptir;
• otonom ısıtma sistemindeki vakum radyatörleri, sistemde az miktarda su gerektirir, ancak sabit bir sıcaklığın muhafaza edilmesi için kazanın daha sık açılması gerekir. Dolayısıyla bu parametre aynı zamanda geleneksel cihazlara göre vakum cihazlarının tartışmasız avantajı olarak da adlandırılamaz. Ayrıca, modern radyatörler de nispeten az miktarda suya mal olurlar;

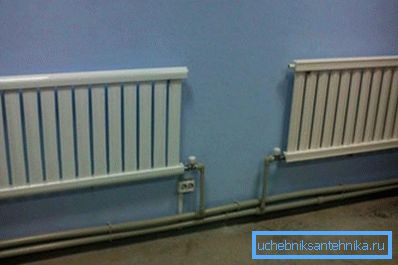

• tarifnamede, radyatörün soğutma sıvısının düşük bir sıcaklığında bile çalıştığı söylenir, bu doğrudur, fakat ısı transferi de düşüktür. Bu nedenle, düşük sıcaklıklı bir ısıtma sistemine sahip bir evde konforlu bir sıcaklığın elde edilmesi için, ısı transfer alanının (yani, daha fazla sayıda pahalı ısıtıcının satın alınması) arttırılması gerekli olacaktır;

• Ayrıca aküdeki sıvının zararsız olduğu da hatırlatılmalıdır. Ve eğer geleneksel bir akünün sızıntısı sadece küçük bir hasarı tehdit ediyorsa, o zaman lityum-bromid sıvısının sızması ve buharlaşması, sakinlerin sağlığını etkileyecektir.

Seçimin incelikleri

Vakum radyatörleri çalışmalarının tüm açıklanan özellikleri göz önüne alındığında, bunları satın almak için tavsiye etmek zordur. Ve buradaki nokta, yüksek fiyattır, verimlilik, aynı bimetalik ısıtıcılarınkinden daha fazla değildir ve çok fazla sorunla karşılaşabilirsiniz.

Yine de, mali sorunlarla ilgili bir sorun yoksa, böyle bir pil satın almak mümkün, sadece doğru seçimi yapmak gerekir.

Seçim talimatları aşağıdaki gibidir:

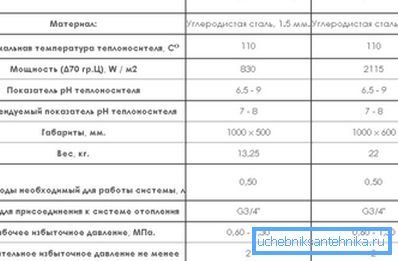

• Öncelikle, cihazın sıcaklığına kendinizi alıştırmanız gerekir. 110-120 ° C'lik bir soğutucu sıcaklık için tasarlanmışsa ve normal bir şehir dairesine kurulması planlanıyorsa, o zaman beyan edilen performansı unutabilirsiniz;

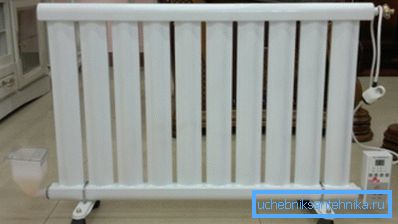

• daha sonra, özellikle de resim kalitesine dikkat edin. Boya, tırnağınızla sürülmemeli, metal yüzeye eşit şekilde uygulanmalı ve herhangi bir leke olmamalıdır. Düşük kaliteli boya, bu radyatörün kalitesinin düşük olduğunu gösteriyor;

• İçindeki sıvı çok fazla olmamalıdır. Sadece aküyü eğmek yeterlidir ve dinler - hafif hışırtı her şeyin yolunda olduğu anlamına gelir, yalpalamak çok fazla sıvı olduğunu gösterir;
• Kaynaklar sarkmadan temiz, pürüzsüz olmalı.

Ev yapımı vakum ısıtıcı

Kendi ellerinizle vakumlu bir radyatör yapmak gerçekten mümkün. Bunun için gerekli olan tüm eski bir geleneksel batarya ve uçucu bir sıvıdır. Isıtıcının verimi azalacağı için, suyun kullanılması arzu edilmez.

Montaj aşağıdaki sırayla gerçekleştirilir:

• bir ısı taşıyıcısına sahip bir boru, alt kanaldan geçecektir, böylece tıkaçlar borunun dibinde çıkarılır, boru eklenir, eklemler kapatılır;

• Radyatörün üst kısmında, düşük kaynama noktalı bir sıvı ile doldurmak için bir deliğe ihtiyacınız olacaktır. Alkol, lityum-bromür karışımının mevcut analoglarından izole edilebilir, oldukça kolay bir şekilde buharlaşır ve insanlar için zararsızdır;

Dikkat edin! Duruma kadar akünün doldurulması gerekli değildir, sıvının boru ile soğutucuyu kaplaması yeterlidir.

• Bundan sonra en zor kısmı hava pompalamadır. Bir kompresör olmadan, bu işe yaramaz;
• Optimal çalışma koşullarını belirlemek için cihazın kalibrasyonunu kendiniz yapmanız gerekecektir. Soğutma sıvısının sıcaklığını 5-10? С arttırmak ve her yeni değer için akünün yüzey sıcaklığını ölçmek mümkündür.

Bir akış borusu yerine, bir termostatlı bir ısıtma elemanı da yerleştirilebilir. Bu durumda, geleneksel ısıtmaya ilave olarak kullanılabilen evrensel bir cihaz elde ederiz.

Özetlersek

Vakumlu ısıtma radyatörleri ciddi araştırma gerektiren ilginç bir fikirdir. Şimdiye kadar, bu tür ısıtıcıların etkinliği sadece nadir sahiplerin değerlendirmeleriyle, ancak reklam üreticileri tarafından değerlendirilebilir. Gelecekte, daha düşük maliyete tabi olarak, bunlar geleneksel radyatörlere benzer olarak düşünülebilir.

Bu makaledeki video, bu tür ısıtma cihazlarının çalışma prensibini göstermektedir.
