Yağ soğutucusu nasıl çalışır: tasarım ve ısı transferi,

Genel olarak, 5-7 bölümler veya diğer ev tipi boyutlar için yağ radyatörü, özel yağ ile doldurulmuş çelik bir hermetik kılıftır ve 220V AC şebekesine bağlı olan tankın içine bir elektrikli ısıtıcı monte edilmiştir.

Buradaki çalışma prensibi oldukça basittir - elektrik sarmalı yağı ısıyla ısıtır ve ısıyı metal kasaya aktarır ve ısıtma cihazından gelen ısı aktarımının gücü bu etkileşimin yoğunluğuna bağlıdır. Yağ ısıtıcı tasarımı, avantajları ve dezavantajları hakkında daha ayrıntılı olarak aşağıda tartışacağız, ayrıca bu makaledeki videoyu izleyebilirsiniz.

Yağ radyatörleri

Tasarım ve ısı dağılımı hakkında

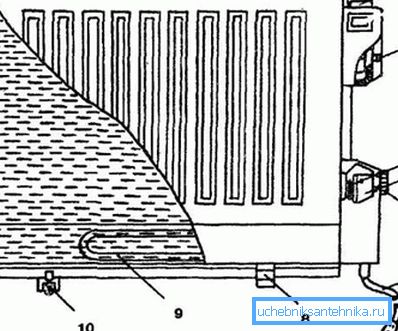

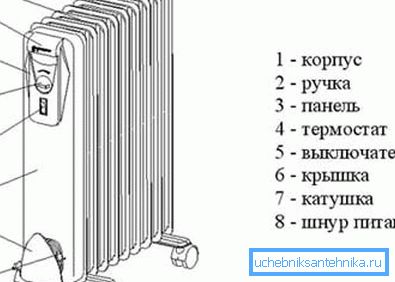

Yağ soğutucusunun genel şeması:

1. mahfaza;
2. göstergesi;
3. anahtar;
4. bimetal plaka;
5. mikro;
6. güç regülatörü;
7. elektrik kablosu;
8. bacak;
9. ısıtma elemanı;
10. ayar vidası

Bir yağ radyatörünün verimi doğrudan vücudun alanlarına bağlıdır - ne kadar büyük olursa, ısı transferi o kadar yüksek olur ve duvarların sıcaklığı 110-150 ° C'ye ulaşabilir.

Sonuç olarak, bu tür bir cihaz, sadece hareket ettirilemeyen, ancak genellikle herhangi bir doğru yere yerleştirilebilen bir pildir, eğer güç sağlamak mümkün ise.

• Elbette, ısıtmanın yoğunluğu aynı modda kalmayabilir, bu nedenle, bu amaç için imalatçılar bir termostat gibi anahtarlı cihaz tedarik ederler., 2-3 modda çalışmayı sağlar. Buradaki öz şu şekildedir: - anahtar düğmesini herhangi bir konuma getirerek, belirli sayıda spiral kullanırsınız, yani ya yakın ya da açık;

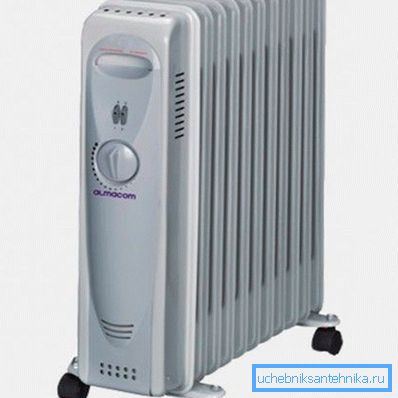

• Odanın küçük bir alanını ısıtmak için 5 bölüm için bir yağ radyatörü satın alabilirsiniz, ancak genel olarak bu tür cihazlar büyük boyutlarda yapılabilir. - kural olarak, sınır 14 bölüme sahiptir;
• Aşırı ısınma durumunda (şalter kapatma), yağ soğutucusunun patlamasını önlemek için (kasanın çatlaması), özel bir emniyet valfi ile birlikte verilir. Cihazın metal kasasının altında. Bu nedenle, baskıda kritik bir artışla, kısmen yağ boşalması söz konusudur.

Not. Yağ radyatörünün genel prensibi konveksiyondur - hava metal mahfazanın sıcak duvarlarından ısıtılır ve odanın her tarafına dağıtılır.

Operasyon - Temel Kurallar

Not. Her üretici, garanti kapsamı içerisindeyken, ürünlerinin işleyişini kullanıcının kendisi ile ilgilenir. Bu nedenle, her durumda, mümkün olduğunca en büyük etkiyi kullanmanıza izin verecek ekli talimatlı manuel yağ soğutucusu.

Eğer böyle bir ısıtıcıyı satın aldıysanız, o zaman yağ radyatörüne yapılan talimat, öncelikle cihazın çalışması sırasında güvenlik önlemlerine dikkatinizi çekecektir, yine de yalnızca sağlık için değil insan yaşamı için de tehlikeli olabilecek 220V şebekesinden çalışır.

Kural olarak, bu tür cihazlar 220V için özel olarak tasarlanmıştır, ancak bu nedenle, sokete takmadan önce istisnalar vardır, buna uygun olduğundan emin olmalısınız.

Cihazın durumunu yıkamayı veya temizlemeyi kararlaştırırsanız, bu durumda tamamen enerjisiz hale getirilmelidir, sadece anahtar anahtarını değil, fişi prizden çekiniz.

Aynı zamanda, uzun bir süre ısıtmanın gerekli olmadığı durumlarda da benzer önlemler alınabilir, örneğin, bir yere gidiyorsunuz veya ısıtma dönemi sona eriyor. Buna ek olarak, cihazı yalnız gözetimsiz bırakamazsınız - bir gün, iki veya daha uzun bir süreliğine sizin yokluğunuz olabilir - bu enerjisizdir.

Yağ radyatörleri iyi bir tasarıma sahiptir, ancak hoşunuza gitmiyorsa, hiçbir zaman bir şeyle örtmemelisiniz - bir yangına neden olabilir, ayrıca, ısıtıcıyı mümkün olduğunca mobilya gibi yanıcı nesnelerden kurmanız önerilir. perdeler, giysiler, yatak ve benzeri. Hızlı ateşleme nesnelerine olan mesafe en az 90 cm olmalıdır.

Kasanın hasar görmesi halinde, kendiniz parçalara ayırmaya çalışmayın - evde, kabı hermetik olarak sızdırmaz hale getiremezsiniz - bu sadece atölyelerde mümkündür.

Bağlarken, güç kablosuna dokunmayın, böylece sıcak muhafazaya dokunmayın, çünkü bu durum erimiş bir izolasyona ve sonuç olarak kısa devreye yol açabilir. Çocukların sürekli veya geçici olarak evinizde olup olmadığına özellikle dikkat edin - böyle bir cihazın varlığı çocuğun yanmasına neden olabilir.

Yağ ısıtıcıları sadece iç mekanda kullanım için tasarlanmıştır ve dış mekanlarda kullanılmamalıdır, buna ek olarak, sobalar, bataryalar, sobalar ve ocaklar gibi diğer ısıtma cihazlarının yanında kurulması tavsiye edilmez.

Arızalı şebeke ekipmanı durumunda radyatörü kullanamazsınız - kabloya, termostata veya ısıtma elemanına hasar verin - onarım ücretinin düşük olacağı servis merkezine götürün, ancak güvenlik sağlayabilirsiniz.

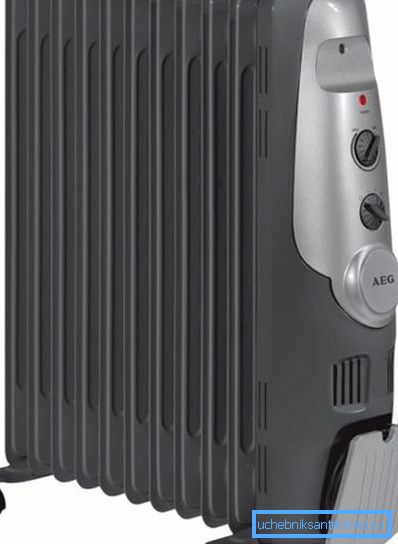

Bazı modellerin güç parametreleri

Özellikler ORION OOR

Not. Er ya da geç operasyonel sürenin sonu gelir ve radyatör bertaraf edilmelidir. Atmadan önce, üreticinin talimatlarında belirtildiği gibi yağı her zaman boşaltın.

Kendin yap

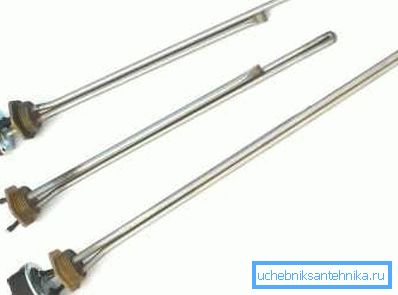

Kendi elinizle bir yağ ısıtıcı radyatör nasıl yapılır ilgileniyorsanız, o zaman bunun için en iyi fotoğraf ve bir metal mühürlü durumda olduğu gibi bir iğne tipi ısıtma elemanı gerekir.

Konteynır olarak, yürüyen bir gaz şişesi, eski bir otomobil veya su ev tipi radyatör veya uçlara kaynak yapılmış iyi bir çaptaki bir boruyu kullanabilirsiniz. Isıtıcıların sayısı, ürününüze vermek istediğiniz güce bağlıdır.

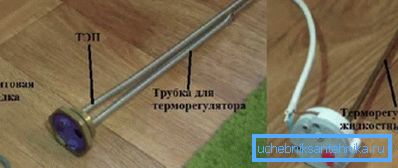

Makineyi veya transformatör yağını yağ olarak kullanmak mümkündür, ancak trafo yağı hala daha iyidir, çünkü yüksek sıcaklık koşullarında çalışmak için tasarlanmıştır. Ayrıca bir termik şalterden veya konvansiyonel bir paket şalterden monte edilebilen bir termostata ihtiyacınız olacaktır.

Farklı tanklardan kendi ellerinizle bir yağ radyatörü yapabileceğiniz için, içine yağ dökebildiğiniz ve ısıtma elemanlarını yerleştirebileceğiniz bir delik açmanız gerekir, bu nedenle alüminyum, bimetalik veya dökme demir radyatör bu amaç için en iyisidir.

Bu tür cihazları kullanırsanız, yağ, sol üst veya sağ kapağın vidalarını sökerek en sonunda dökülebilir.

Isıtma elemanının karşısındaki tarafta bir hava menfezi yapılır - genellikle bunun için bir Mayevsky vinci kullanılır. Monte edilmiş yapıyı yağ ile doldurun, kapatın, havasını alın ve ağa bağlayarak testleri gerçekleştirin.

Sonuç

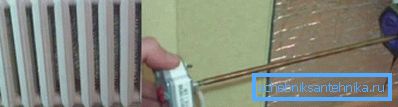

Doğaçlama yağ radyatörleri için, elektrikli ekipmanı sistemin yeterli derecede ısınmasıyla kapatan bir sıvı termostat kullanmak zorunda olduğunuzu hatırlatmak isterim. Ayrıca, kurulumdan önce, ısıtma elemanının göstergesini kontrol edin ve montajdan sonra, yapının gövdesini kendi güvenliğiniz için kontrol edin.
