Yassı radyatörler: kullanımlarının çeşit ve özelliklerine

Şu anda, düz radyatörler giderek daha popüler hale geliyor. Bununla birlikte, bu şaşırtıcı değildir, çünkü bu ısıtıcılar kategorisi, duvarın çok ötesine geçmeyen modern pencere eşikleriyle mükemmel bir şekilde birleştirilmiştir.

Ayrıca, düz ısıtıcıların kurulumu hafifçe ileriye taşınan tel saçakların kullanımıyla da yapabilir. Son olarak, küçük kalınlıktaki radyatörler temiz görünüyor ve bu nedenle kesinlikle herhangi bir iç mekana sığacak.

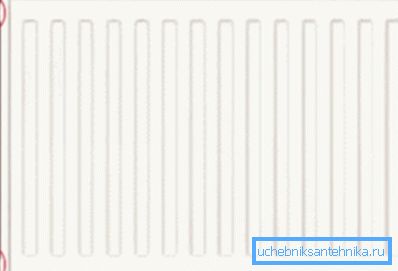

Pencere pervaz kenarı ile ince akü sifonu

Ana çeşitleri

Düz ısıtma cihazlarının görünüşteki geleneksel kesit analoglarından ayırt edilmesi kolaydır. Cihazların ön tarafı, bazen pürüzsüz, genellikle delikli veya deliksiz oluklu bir panel olan tek parçalı bir paneldir.

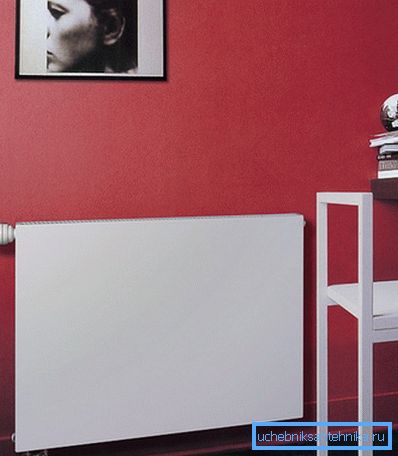

Pürüzsüz bir yüzeye sahip model

Geleneksel olarak, düz olarak sınıflandırılan tüm ısıtma cihazları aşağıdaki tiplere ayrılabilir:

  • duvar paneli piller bir soğutucu olarak ısıtılmış su ile;
  • yağ elektrikli ısıtıcılar duvara veya zemin yerleşimine montaj imkanı ile;
  • duvar ve zemin düzeni ile elektrikli konvektörler.

Tüm bu ısıtıcılar, bariz farklılıklara rağmen, duvardaki kurulumlarını büyük ölçüde kolaylaştıran küçük kalınlık ile karakterize edilir. Cihazın özelliklerini ve bu değişikliklerin her birinin işleyişini düşünün.

Panel piller

Fotoğraf, düz bir ısıtıcının kompakt bir kurulumunun bir örneğini göstermektedir.

Bu ekipman kategorisi, ilk etapta, bugün en özel mağazalarda satın alınabilecek bir yassı çelik radyatörü içermelidir.

Harici olarak, bu tür cihazlar, üst kısmında, ısıtılmış havayı serbest bırakmak için gerekli bir delik bulunan dikdörtgen bir plakadır. Muhafazanın içinde radyatör plakaları olan metal borular bulunmaktadır.

Soğutucuların tüpler boyunca dolaşımı nedeniyle, sıcak hava kısmen açılır, üst delikten geçer ve kısmen ön metal yüzeyi ısıtır ki bu da odaya ısı verir.

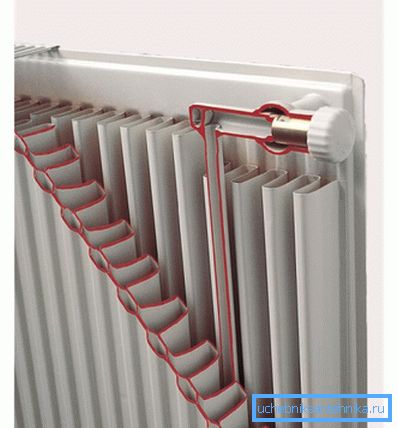

Kesimde çelik yassı ısıtma radyatörü

Panel çelik radyatör temel olarak otonom ısıtma sistemlerine kurulum amaçlıdır ve merkezi sistemlerde kullanım için önerilmez.

Gerçek şu ki, cihaz, +100 ° C'den daha yüksek olmayan bir sıcaklıkta, 10 atmosferden fazla olmayan, soğutucu akışkanın düşük bir basıncı ile çalışmak üzere tasarlanmıştır. Bununla birlikte, panel çelik akülerin çalışma istatistikleri, bu tür cihazların apartman binalarında başarıyla kullanıldığını göstermektedir.

Önemli: Çelik aküler için ciddi bir tehdit, merkezi ısıtma sisteminde soğutucu akışkanın özel bileşimi. Dolaşan sudaki reaktiflerin varlığı, korozif süreçlerin seyrini hızlandırabilir.

Yağ elektrikli ısıtıcılar

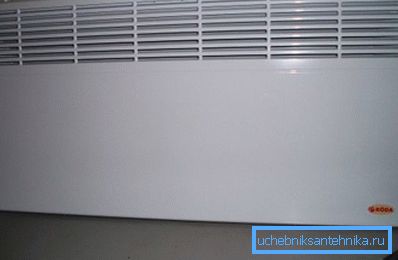

Duvar ve zemin düzeni ile düz yağ soğutucu

Piyasada iki tip yağ ısıtıcısı bulunmaktadır: kesit ve panel. Duvar veya zemin montajı olasılığı olan düz panel modifikasyonu ile ilgileniyoruz.

Bu ısıtıcı, diğer akülerden farklıdır, çünkü soğutucu olarak sudan ziyade mineral yağ kullanır. Bu çözüm karakteristik bir avantaja sahiptir, çünkü yağ suya göre daha uzun soğur ve sonuç olarak ısıyı daha uzun süre bırakır.

Panel yağ soğutucuları aşağıdaki avantajlara sahiptir:

  • Sarmal elektrikli ısıtıcılar ile karşılaştırıldığında, düşük güç tüketimi.
  • Havayı kurutmaz ve sonuçta odanın rahat yaşam koşulları.
  • Isıtılmış yüzeyin düşük sıcaklığı ve sonuç olarak dikkatsizce dokunulduğunda yanma riskinin olmaması.
  • Satışa sunulan geniş bir ısıtıcı yelpazesi ve bunun sonucunda uygun boyutlarda bir cihaz seçme imkanı.
  • Makul fiyat.
  • Nispeten hafif ve sonuç olarak herhangi bir duvara monte edilme olasılığı.
  • Basit kurulum talimatları ve bu nedenle kurulumu el ile yapmak mümkündür.

Önemli: Isıtma sistemlerinden bağımsız olmasından dolayı, bu tip ısıtıcılar sadece kalıcı ikamet amaçlı kullanılan dairelerde değil, ayrıca mevsimsel olarak kullanılan konutlarda da kullanılabilir.

Duvar tipi elektrik konvektörü

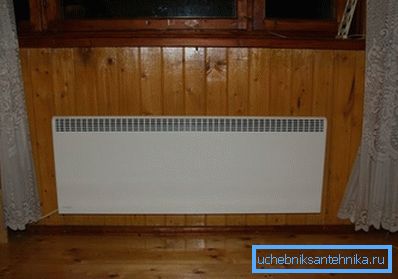

Yazlık iç elektrikli konvektör

Yassı ince radyatörlerin listelenmesi, elektrikli ısıtma konvektörlerinden bahsetmek için gereklidir. Bu cihazlar aynı zamanda fiyat, ebat, güç tüketimi, ısıtma elemanlarının tasarımı vb. İle ayırt edilen çok çeşitli modifikasyonlarda da ticari olarak temin edilebilir.

Bir veya bir başka ısı taşıyıcısının içinde dolaştığı geleneksel radyatörden farklı olarak, bu cihaz ısıyı metal plakalara aktaran ısıtma elemanlarını kullanır, bu da bu ısıyı koruyucu mahfazanın üst kısmındaki yuvalardan serbest bırakır.

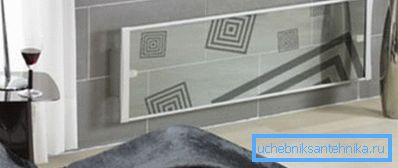

Modern bir dairenin iç elektrikli konvektör

Konveksiyon işlemi sırasında hava cihazı odayı hızla ısıtabilir. Bu ısıtıcılar kategorisi, çalışma açısından evrenseldir, ancak yine de, konutun dağınık olduğu evler için en iyi seçimdir.

Bu nedenle, bir apartman dairesinde veya bir kır evinde kullanılabilen ana tipte yassı ısıtma cihazlarına karar verdik. Sonuç olarak, belirli bir konutla ilgili olarak panel radyatör seçiminin özelliklerini daha ayrıntılı olarak ele alıyoruz.

Çelik panel batarya seçenekleri

Çelik radyatörleri seçerken etiketlemeye dikkat etmelisiniz.

İşaretleme aşağıdaki harf sembollerini algılayabilir:

  • kv - alt bağlantı tipi;
  • k - yan bağlantı türü.

Yazıya ek olarak, işaretlemede sayısal değerler vardır:

  • 11 - Bir harici ısıtma yüzeyine sahip aküler tipi.
  • 21 - iki ısıtma paneline ve soğutucu akışkanın dolaştığı bir ısı eşanjörüne sahip tip.
  • 22 - aralarında iki panel ve iki ısı eşanjörü bulunur.
  • 33 - üç panel ve üç ısı değiştirici ile yazın.

Yani, karar verdik, ama ne seçmek için?

Standart bir yerleşimdeki dairelerde kullanım için, yirmi birinci tip radyatör en uygun seçim olacaktır. Bu seçim, küçük kalınlık, kabul edilebilir ısı transferi ve düşük maliyete bağlıdır.

Güç tiplerinde 21 tipte panel radyatör yükseklik ve uzunluk oranı

1 m uzunluğunda ısı transfer cihazını hesaplamaya çalışalım.

Tabloda gördüğümüz gibi, bu parametre yaklaşık 1.5 kW'dir. Aynı zamanda, bu değerin sadece soğutucunun 0 ° C'ye ısıtılması durumunda mümkün olduğunu anlamanız gerekir.

Aslında, soğutucunun merkezi bir sistemdeki sıcaklığı çok daha düşüktür ve bu nedenle gerçek ısı aktarımı, 1.5 kW'lık tabloda ve 1 kW'dan fazla olmamalıdır. Bu nedenle, odanın normal ısıtması için 1,5 kW'lık yeterli batarya gücü varsa, ihtiyacımız olan gücün dile getirildiği pasaportta bir radyatör takmakla sınırlı değiliz.

Kışın donmamak için, bir tane değil, iki tane daha radyatör koymak daha iyidir. Ya da, oda konfigürasyonu izin verirse, 1600 mm uzunluğunda tek bir panel kuruyoruz ve bu, rahat iklim koşulları yaratmak için yeterli olacaktır.

Sonuç

Şimdi tek sıralı bir ısıtma radyatörünün ne olduğunu biliyoruz ve her açıdan uygun bir ısıtma cihazı seçebiliyoruz. Daha ilginç şeyler öğrenmek için videoyu bu makalede izlemenizi öneririz.
