Yatay ısıtma sistemi: cihazın özellikleri

Isıtma sisteminin yatay kablolaması, dünya çapında uzun süredir yaygın olarak kullanılmaktadır. Ülkemizde, yeni binalarda başarılı bir şekilde uygulanmaya başlanmıştır. Ne kadar çekici ve ne tür bir olay olduğunu, bu makalede ele aldık.

Operasyon prensipleri

Söz konusu sistem aşağıdaki yapısal bileşime sahiptir:

Kablolama türleri

Tasarımına bağlı olarak, ısıtmanın yatay kabloları şöyle olabilir:

Tek boru

Şekilde anlaşılacağı üzere, bu düzenlemede, sıcak ve soğuk sıvı aynı borudan geçmekte ve radyatörler birbirine göre seri olarak bağlanmaktadır.

Tabii ki, bu tasarımın fiyatı, malzeme ekonomisi nedeniyle çok daha düşüktür, ancak bazı somut dezavantajlar ortaya çıkmaktadır:

• Su, tüm devreden geçene kadar o dönemi soğutur, bu da verimliliği önemli ölçüde azaltır ve odanın ısıtılması maliyetini arttırır..

İpucu: Bu tür sistemlerin kullanımını küçük özel konutlarda sınırlamanız tavsiye edilir. İçlerinde, ısıtma devreleri, soğutucudan kaynaklanan erken ısı kaybını tam olarak deneyimleyecek kadar büyük değildir.

• Devredeki ilk ve son radyatörlerin sıcaklıkları arasındaki somut fark. Bu olumsuz ısı dağılımını olumsuz etkiler.

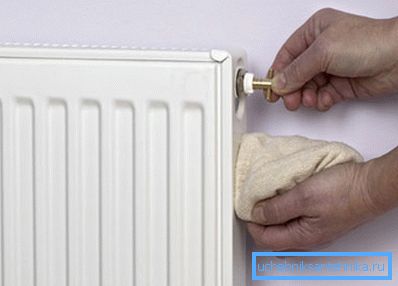

• Kendi ellerinin ayarlanmasının karmaşıklığı. Radyatörlerden birinin çalışmasında meydana gelen her değişiklik, diğerlerinin işlevini etkileyecektir.

• Onarımın yapılmasında sakınca, En küçük restorasyon bile tüm sistemi kapatmayı gerektirecektir.

İkiz tüp

Önceki versiyona göre çok fazla avantaj var ve yatay kablolama potansiyeli tamamen gerçekleşti:

• Pillerin içinden akan sıvının soğuması için zaman yoktur., Soğutucu akışının bir boru üzerinde ve soğutulmuş suyun deşarjı gerçekleştiğinden - diğerinde.
• Radyatör paralel olarak ısınır, Onlara aynı sıcaklıkta ulaşma şansı verir ve bu nedenle, evdeki en iyi mikro iklim.
• Sıcaklığı kontrol etme kabiliyeti. Bu, ısıtma sisteminin daha ekonomik bir şekilde kullanılmasına izin verir, dışarıda ısınma dönemlerinde gücünü azaltır.

Çift tüp kiriş

Her daireye, her bir radyatöre akışını ayrı ayrı dağıtacak olan bir kollektörün montajını sağladığı için kolektördür.

Boruların bu düzeninin bazı dezavantajları vardır:

• Sistemin maliyetini büyük ölçüde artıran çok sayıda malzeme.
• Dolaşım pompalarına duyulan ihtiyaç.

Ancak çok sayıda avantaj, onu hala en ilerici ve popüler hale getirmektedir:

• Her radyatörün performansını bireysel olarak ayarlamanın kabul edilebilirliği. Bu, evinizin mikro iklimini kontrol etmek için eşsiz fırsatlar sağlar.
• Devrelerin her biri bağımsız bir kapalı sistemdir.. Ek cihazlar ile donatılabilirler ve gerekirse tüm ısıtmayı kapatmak için onarım gerekmeyecek, istenen bataryayı kesmek yeterli olacaktır.
• Radyatörlerde havalandırma yok, zaten manifolddalar..

İpucu: Isı tüketim ölçüm cihazlarını hemen monte etmeniz de önerilir. Sadece ihtiyacınız olan ısıyı hesaba katacaklar, böylece aşırı ısıtılmış bir oda için ödeme yapmanız gerekmeyecek.

Genel özellikleri

Pek çok avantaj var, ama neyin nesi var? Yatay ısıtmanın ekonomik yönüne bir bakalım:

tasarruf

Geleneksel dikey sistemlerle karşılaştırıldığında, göz önünde bulundurulması gereken tasarım daha pahalıdır, özellikle iki tüplü ışın dağılımı ile ilgilidir. Ancak bu alandaki uzun vadeli araştırmalar, ilk iki veya üç yılda ödeme yaptığını gösteriyor. Bu ne yapar?

Görelim:

• Tüm tesisat çalışmalarının maliyetinin yaklaşık yüzde yirmisi geliştirici tarafından ödenir, çünkü döküldüğünde yer döşemelerinde ısıtma boruları döşenir.

• Radyatörlerin gücünün düzenlenmesi, sıcak havalarda tasarruf sağlar.
• Kaza ve sızıntı sayısının azaltılması aynı zamanda tesisatçılar için aile bütçesini de kaydetmenizi sağlar.
• Kullanılan plastik borular çelik borulardan çok daha ucuzdur.

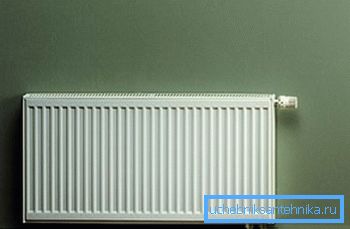

Minimum çıkıntı elemanları

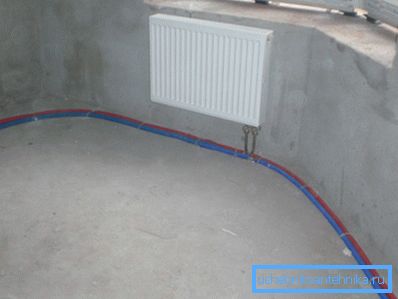

Ayrı ayrı olarak, soğutma sıvısını besleyen boruların zemin şaplarında saklı kalmasına dikkat etmek gerekir. Bundan dolayı, aşağıdaki avantajlar ayırt edilebilir:

montaj

Hemen bir yatay ısıtma sistemi kurma talimatlarının oldukça karmaşık olduğu ve işi kendinizin gerçekleştirmesi önerilmez.

Bunun nedeni aşağıdakilerden kaynaklanmaktadır:

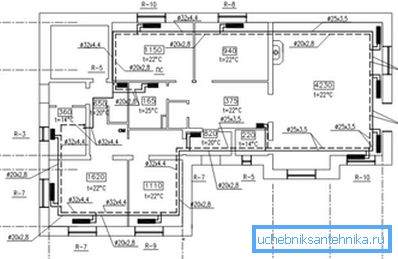

• Sadece profesyonel bir mühendisin yapabileceği gerekli hesaplamalar ve tasarımın karmaşıklığı.

• Doğrudan kurulum, başlatma ve hata ayıklama için, bölgemizde yalnızca entegre edilmiş olan en yeni standartlarla ilgili deneyim ve bilgiye sahip olmanız gerekir.
• Tüm ısıtma ekipmanlarını kaydettirmesi gereken hükümet uzmanları tarafından gerekli tüm standartların uygulanmasının onaylanması ihtiyacı.

Projede veya bağlantı aşamasında herhangi bir hata, kiralanan profesyonellerin çalışmasının ödemesini aşacak ek maliyetler gerektirebilir; bu nedenle, kendi başına bir yatay ısıtma sisteminin kurulumunu gerçekleştirmeden önce birkaç kez düşünün.

Sonuç

Yatay ısıtma sistemleri, geleneksel dikey kablolamadan birçok yönden daha iyidir. Daha iyi performans, daha yüksek güvenilirlik, performansı kontrol etme ve diğer birçok teknik avantajı vardır. Ve hatta yüksek faizleri bile, operasyonun ilk yıllarında faiz ödüyor.

Sağlanan videoda, belirtilen konuyla doğrudan ilgili olan ek materyalleri tanımak mümkün olacak. Eviniz için sadece en iyisini seçin!
