Yazlık ısıtmanın hesaplanması: seçim, cihaz çeşitleri ve

Yeni inşaat veya bir ülke evinin büyük onarımları ile çok önemli olan ısıtma meselesidir. Soğuk mevsimde bir binada yaşamanın konforuna bağlıdır. Bu temelde, yazlık ısıtma sisteminin yetkili bir hesaplamasını yapmak gereklidir.

Bu ağ altında uzmanlar aşağıdakilerden oluşan cihaz setini anlıyor:

• ısı jeneratörü;
• boru hattı;
• pompaları;
• otomatik cihazlar;
• Ekstra cihazlar, amacı oturma odalarına ısı taşımaktır.

Sistemin güvenilirliği ve verimliliği temel olarak doğru kurulumuna, akü sayısının ve bunların bölümlerinin, ağ diyagramlarının vb.

Isı jeneratörü yetkili seçimi

Isı jeneratörleri üzerinde çalışabilirler:

• gaz;
• elektrik;
• sıvı yakıt;
• katı yakıt.

Dikkat edin! Onları seçerken, birkaç faktör dikkate alınmalıdır. Bu, ısı transfer cihazının verimliliği, kullanım kolaylığı, bölgenizdeki belirli bir yakıt türünün fiyatıdır.

Cihaz türleri

1. Yani, elektrikli cihazlar yüksek verimliliğe sahiptir. Bununla birlikte, Rusya'da elektrik enerjisinin yüksek maliyeti ve arzındaki sık kesintiler nedeniyle çok yaygın değildir. Düzenli voltaj düşüşleri de önemlidir, bu da ekipmanın hasar görmesine neden olur.
2. Akaryakıt üniteleri çevre dostu değildir..

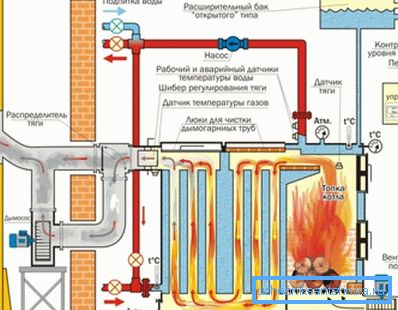

3. Katı yakıt analogları, tasarım özelliklerine bağlı olarak, uygun otomasyon ile donatılamazlar.. Bu nedenle, düzenli olarak yaktıkları fırına koymaları gereken bir operatörün varlığını gerektirir (günde en fazla 4 kez). Böyle bir cihazdan ısı transferi seviyesi döngüseldir. Günde 3/5 ° 'de dalgalanma gösterebilir.
4. Katı yakıtlı bir kombinin dezavantajlarını telafi etmek için iki yöntem vardır.. Isıtma devresine 2/10 m3 kapasiteli bir ısı akümülatörünü (depolama tankı) entegre etmek mümkündür. Ya da yakıt yakma süresini uzatmak, böylece enerji geri dönüşünü arttırmak ve fırın sayısını azaltmak. Bu, kazana oksijen beslemesini azaltan cihazların (örneğin, termo-balonlar) yardımıyla yapılabilir.

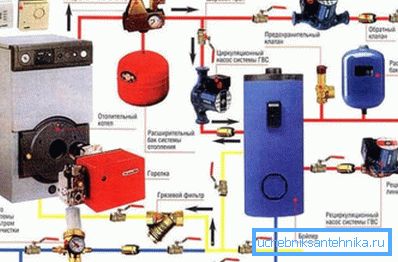

5. Bir binanın gaz kaynağı olduğunda, bir gaz yakıtlı kazan en uygun ve uygun maliyetli olacaktır. Bu tür cihazların modern modelleri yüksek güvenlik ve verimlilik düzeyine sahiptir (% 90/95). Ucuz enerji taşıyıcısı sayesinde, birime yakıt sağlamak için tahsis edilen paranın% 30'una kadar tasarruf edersiniz.

Dikkat edin! Kazan dairesi için ayrı bir oda tahsis etme imkanınız varsa, açık ocaklı bir ısıtıcı seçebilirsiniz. Bu birimler daha ucuzdur. Böyle bir ihtimal yoksa kapalı bir ocak ile bir analog alın.

Birim güç

Kazanın verimi, ısıtma verimliliğini ve evdeki sıcaklık rejiminin konforunu etkiler. Yetersiz güce sahipse odalarda serin kalır. Aşırı yüksek oranlarda, ünite çok fazla yakıt tüketir.

Kulübenin ısıtma gücünü hesaplamak, dikkate almak:

• odanın alanı (S);
• 10 m3 oda (WAB) başına belirli birim kapasite.

Son parametre, site lokasyonuna bağlı olarak değişen bir katsayı ile ayarlanır.

Böylece, güç yoğunluğu:

• Rusya'nın güneyinde - 0.7 / 0.9 kW;
• ülkenin merkezi bölgeleri için –1,2 / 1,5 kW;
• Rusya Federasyonu'nun Kuzeyi için - 1.5 / 2 kW.

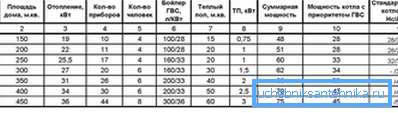

Ünitenin (Wm) gereken gücü, aşağıdaki formülle hesaplanır: Wк = S • Wу: 10.

Yaşam koşullarında, hesaplamaların rahatlığı için, birim başına alınan özel gücün ortalama değeri sıklıkla kullanılır. Bu temelde, kazanın gerekli performansı 100 m2'lik oda başına 10 kilovat oranında seçilmiştir.

Sistem şeması

1. Isıtma sisteminin yerleşimi yazlık alanına göre değişir. Yerçekimi karşılığı (soğutucu akışkanın doğal dolaşımı), 100 m2'den fazla bir alana sahip olan bir binayı etkin bir şekilde ısıtır. Bu, ağın küçük termal ataletinden kaynaklanmaktadır.

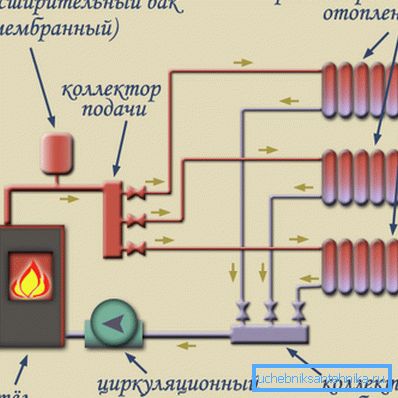

2. Toplu yazlık için, zorunlu sirkülasyonlu bir sistem seçmelisiniz. Soğutucuyu iten ve kıvrım boyunca akışını hızlandıran pompaların yardımıyla gerçekleştirilir.
3. Ünitenin ömrünü uzatmak için aküden gelen boruların dönüş branşına kazana monte edilebilir. Böylece pompayı çok sıcak kesme sıvısından koruyacaksınız.

Dikkat edin! Kışın, pompalar neredeyse hiç durmadan çalıştırılır. Bu temelde, satın aldığınız cihaz güvenilir, dayanıklı, sessiz ve küçük bir güç tüketimine sahip olmalıdır. Birçok modern ısıtma kazanları zaten yerleşik pompalara sahiptir.

Boru hattı özellikleri

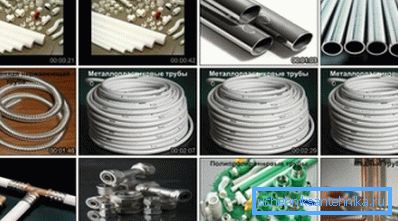

Isıtma boruları iki büyük gruba ayrılır, bunlar olabilir:

• metal: siyah çelik, galvanizli, çelik-paslanmaz çelik, bakır;
• plastik: Polietilen, polipropilen, kombine (alüminyum + plastik).

Boru türleri hakkında

Aşağıda bu ürünlerin bazı özellikleri vardır.

1. Siyah çelik borular paslanır. Ayrıca, boruları kendi elleriyle birleştirirken, kaynak yapılması gerekir.
2. Galvanizli ürünler bu dezavantajlardan kurtulur. Korozyona uğramaz, bunları dişli bağlantılarla bağlayabilirsiniz.
3. Ağı duvarlara gizlemeye karar verirseniz, en iyi seçenek bakır boru kullanmaktır. Yüksek sıcaklıkta lehim kullanarak gümüş içeren lehim ile sisteme yerleştirilirler.

Bu ürünler 200 atmosfer ve +200 dereceye kadar soğutma sıcaklıklarına kadar basınçlara dayanabilir. Kullanımları boru hattının uzun yıllardır dayanıklılığını ve güvenilirliğini garanti eder. Ürünlerin dezavantajları - yüksek maliyetli ve karmaşık kurulum.

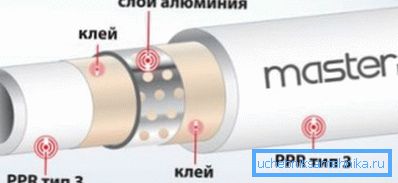

1. Metal ürünlerin eksileri polimer muadillerinden yoksundur. Bunların en güvenilirleri alumoplastik borulardır. Yapıştırılmış alüminyum folyo arasında üst ve alt katmanlardan oluşurlar.

Bu tür boruların başlıca avantajları:

• yüksek mukavemet;
• şebekenin ömrünü uzatan ve korozyondan koruyan oksijen difüzyonuna karşı koruma;
• küçük miktarda hidrolik direnç;
• anti-statik;
• kurulum kolaylığı;
• İç duvarlardaki tortuların yavaş büyümesi ve önemsizlikleri.

Metal plastik boru hatları, dişli bağlantılar kullanılarak kaynaksız olarak monte edilebilir. Bu durum montaj işinin maliyetini basitleştirir ve azaltır.

1. Çapraz bağlı polipropilenden daha az güvenilir ürün yok. Uzun süreli ısınmaya +100 dereceye kadar dayanabilirler.

Kablolama türleri

Isıtma sistemini düzenlemek için gereken boru sayısı, seçtiğiniz kablo türüne bağlıdır.

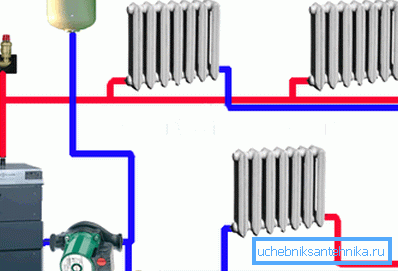

1. İki borulu şema, çok geniş odaları bile etkili bir şekilde ısıtmayı mümkün kılar. Sistem termostatlarla donatılmışsa, tüm odalarda sıcaklık koşullarını ayrı ayrı ayarlamak mümkün olacaktır.

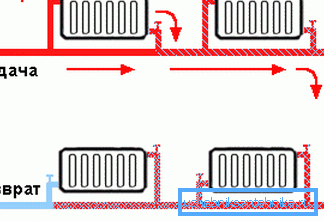

1. Tek borulu ısıtma sisteminin ana avantajları, tasarım kolaylığı, kolaylık ve düşük kurulum maliyeti.

Isıtma cihazlarının hesaplanması

Soğutucudan odaya enerji transferi, ısıtma cihazları ile gerçekleştirilir.

Bunların türleri şöyle:

• konvektif veya nervürlü meslektaşları;
• radyasyon cihazları, kızılötesi yayıcılar tarafından temsil edilir;
• radyasyon-konvektif cihazlar (her türlü radyatörler).

Ülkemizde, en yaygın ısıtma cihazları - kesit radyatörleri.

Talimat, bunları yüklemeden önce, her oda için gerekli olan bölümlerin sayısını hesaplamak için gerekli olacağı konusunda uyarıda bulunur.

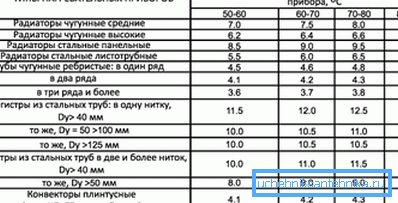

1. Hesaplamalar için, bir radyatör bölümünün termal verimliliğini bilmeniz gerekir. 100'e bölünür. Başka bir yol vardır - bir bölüm hangi alanda ısıtılabileceğini bulmak için. Ve daha sonra, tüm odanın alanını bilmek, gerekli hesaplamaları yapmak kolaydır.
2. Standart oda yüksekliği 2.7 m olarak kabul edilir.
3. Bir örnek verelim. Bölümün ısı çıkışı 190 W'dir (her zaman üreticiler tarafından belirtilmiştir). Bu değeri 100'e bölerek, bir bölüm tarafından ısıtılabilen 1.9 m2'lik bir alan elde ederiz. Sonuç olarak, 20 m2'lik bir oda için (20: 1.9) 10.52 elemandan oluşan bir radyatörün yuvarlatılması gerekir - 11'den.
4. Oda balkona eriştiğinde veya bitince, bölümlerin sayısı 2/3 oranında artmaktadır.

Sonuç

Kulübünüzde etkili bir ısıtma sistemi oluşturmak istiyorsanız, tüm parametrelerini dikkatli bir şekilde hesaplamanız gerekecektir. Yerli binalar için hesaplamalar bu kadar karmaşık değil ve bunları kendiniz yapabilirsiniz. Yazımızdaki video bu konuda size yardımcı olacaktır.
