Yer çekimi ısıtma sistemi: çalışma prensibi, elemanlar,

Yerçekimi ısıtma çalışmalarında nasıl ve hangi yöntemlerle çalışır? Soğutma sıvısının sirkülasyonunu ne etkiler? Tam ve sorunsuz sistem çalışması için hangi ekipman gereklidir? Bu yazıda, bunlara ve diğer birçok soruya cevap bulmaya çalışacağız.

Nedir o

Herhangi bir su ısıtma sisteminde, ısıtma cihazlarına ısı transferi ve dağıtımı işlevi soğutma sıvısı tarafından gerçekleştirilir - önemli bir özgül ısı kapasitesine sahip bir sıvı madde.

Çoğu zaman, bu rol sıradan su tarafından oynanır; Bununla birlikte, evin kışlık soğutma sırasında ısıtılmadan bırakılabileceği durumlarda, sıklıkla düşük faz geçiş sıcaklıklarına sahip sıvılar kullanılmaktadır.

Soğutucu tipine bakılmaksızın, ısıyı taşımak, taşımak için yapılmalıdır.

Bunu yapmanın pek çok yolu yoktur.

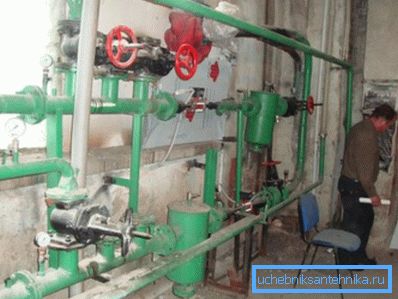

• Merkezi ısıtma sistemlerinde, dolaşımı teşvik etme fonksiyonu, ısıtma ana besleme ve geri dönüş boruları arasındaki basınç düşüşüdür..

• Bu amaçla zorunlu sirkülasyonlu otonom sistemler sirkülasyon pompaları ile tamamlanır..
• Son olarak, yerçekimi (yerçekimi) sistemindeki soğutucu, ısıtma sırasında sadece kendi yoğunluğunu değiştirerek hareket eder..

Nasıl çalışır

prensip

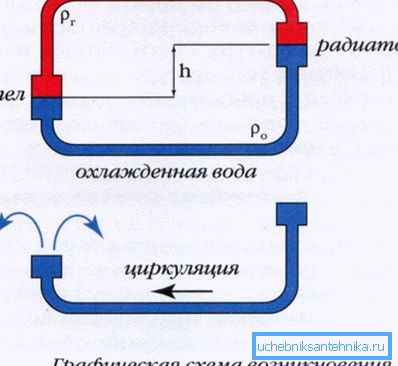

Böyle bir sistemin işleyiş mekanizmasını görsel olarak hayal etmeye çalışalım.

Basitçe söylemek gerekirse, borularla (ısıtma devresi) tek bir halka halinde bağlanan iki iletişim gemisinden oluşur. İlk gemi kazan, ikincisi ısıtma sistemi, radyatör, şişeleme ve bağlantılardan oluşmaktadır. Her iki geminin yüksekliği de aynıdır.

Belirtin: kural olarak, ısıtma devresinin önemli bir yüksekliği vardır. En azından - bir kazandan çok daha fazlası. Bu problemin üstesinden gelmek için, kazanın hemen ardından devre, hızlandırıcı bir toplayıcı ile tamamlanır - ısıtılmış soğutucunun içine itildiği dikey bir bölüm.

Eşanjör ısındıktan sonra, içeriği daha soğuk kitleler tarafından yer değiştirir, yukarı doğru acele eder. Hızlanan toplayıcının üst noktasına ulaştıktan sonra, sıcak soğutucu akış aşağıya inmeye başlar, yol boyunca ısıtıcılar içinden geçerek yavaş yavaş termal enerji verir.

Soğutulduğunda, yoğunluğunu arttırır ve rotasının alt noktasında, kazanın ısı değiştiricisindeki ısıtılmış sıvıyı hızlanan toplayıcıya itmek için hazırdır, yeni bir sistem işletim döngüsü başlar.

faktörler

Açıkça, dolaşım oranı arttıkça - devredeki ısı dağılımı o kadar homojen olur, pillerin sıcaklık değişimi o kadar az olur. Bu hızı ne belirler?

İki karşıt faktörün dengesi: Basınç sistemi ve devrenin hidrolik direnci olduğunda ortaya çıkar.

Faktörlerin her biri neye bağlıdır?

Baş basıncı

• Devrenin üst bölümünün yüksekliğinden (yani, kazanın üst kısmındaki toplayıcının toplam yüksekliği). Bunu arttırmak için kazan, mümkünse bodrum katına monte edilir ve dolumun üst kısmı çatıya taşınır.

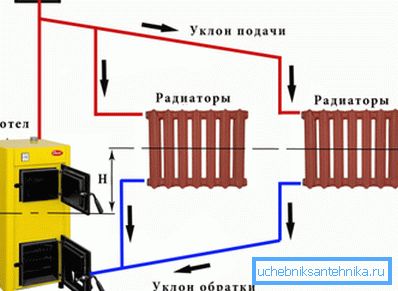

• Şişeleme eğiminden. Kural olarak, kalıcı hale getirilir: üst noktadan doldurma, boy ölçerin her bir satıra eşit bir şekilde taban seviyesinin üzerinde en az bir santimetre kaybederek, kazana kadar iner. Eğim sayesinde, soğutulmuş soğutma sıvısı kendi ağırlığını taşıyarak rotasını yapar.

Hidrolik direnç

Ne kadar düşükse, su veya başka bir soğutucu madde için sabit bir kafa ile yol alması o kadar kolay olur.

Sistemin hidrolik direncini ne etkiler?

• Dolgunun çapı. Daha büyük olan, borunun su akışına daha az dirençli olmasıdır. Mutlak minimum çap 32 milimetredir; Daha çok, kendi elleriyle bir yerçekimi sistemi oluştururken, dolgu olarak 40-50 mm'lik bir boru kullanılır.
• Dolgunun uzunluğu. Makul bir çapa sahip yüz metreden daha uzun bir kontur sadece inoperabl olabilir. Genellikle yerçekimsel ısıtma sistemleri 40-50 metreden uzun sürmez.
• Çapların bükülme ve geçiş sayısı. Her biri su hareketine karşı direnci artırır.
• Valflerin sayısı ve tipi. Jikle cihazlarındaki daha az bükülme daha iyi.

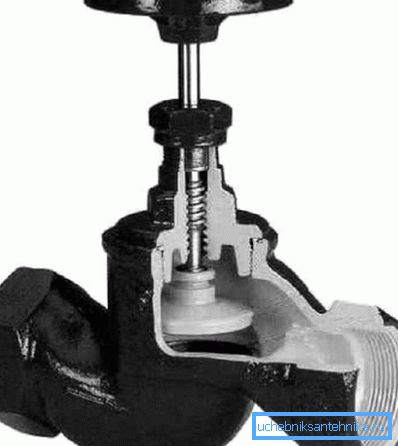

Pratik sonuç: yerçekimi sisteminde bir vidalı valf kullanmamak daha iyidir. Tasarımlarının eskiden ahlaki olarak eskimiş olmasının yanı sıra, hareketleri düzgün bir oluklu küresel vanaya göre çok daha büyük bir hidrolik direnç oluşturur.

• Son olarak, boru malzemesi ve yaşı, akışa karşı direnç üzerinde güçlü bir etkiye sahiptir. Kesin olmak için, belirleyici faktör sözde pürüzlülük katsayısıdır. Farklı borular için değerini karşılaştırın.

Pratik sonuç: takarken plastik veya metal-plastik kullanmak daha iyidir. Aşırı ısınmadan korkmayın: devrede su olduğu sürece, boruların sıcaklığı 100 dereceyi geçmeyecektir.

ekipman

Yerçekimi, atmosferik hava ile iletişim kurmayan veya atmosfere açık olmayan kapalı bir sistem olabilir. İhtiyaç duyduğu ekipman türü, sistemin tipine bağlıdır.

açık

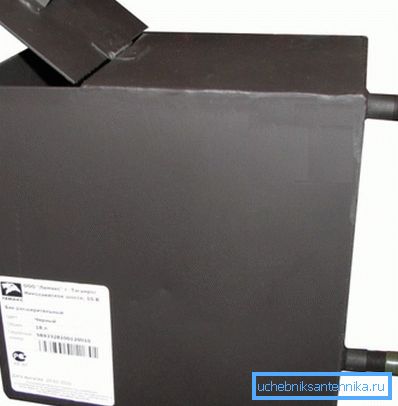

Aslında, tek zorunlu eleman açık bir genleşme tankıdır.

Birkaç işlevi birleştirir:

• Aşırı ısındığında aşırı su tutar.
• Devredeki kaynar su ile oluşan hava ve buharları tahliye eder.
• Sızıntısını ve buharlaşmasını telafi etmek için suyu doldurmak için kullanılır.

Radyatörlerin belirli şişeleme mahallerinde üzerine yerleştirildiği durumlarda, üst tapaları havalandırma ile tamamlanır. Bu rolde, hem Mayevsky muslukları hem de sıradan su muslukları kullanılabilir.

Sistemi sıfırlamak için genellikle kanalizasyon sistemine giden veya evin hemen dışında bulunan bir dallanma borusuyla desteklenir.

kapalı

Kapalı bir yerçekim sisteminde, açık bir tankın fonksiyonları birkaç bağımsız cihaza dağıtılır.

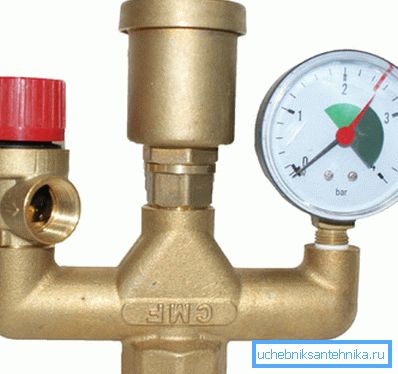

• Isıtma sisteminin diyafram genleşme tankı, ısıtma sırasında soğutma sıvısını genişletme kabiliyeti sağlar. Kural olarak, sistemin toplam hacminin% 10'una eşittir.
• Emniyet valfi, tank dolu olduğunda aşırı basıncı azaltır.
• Hava tahliyesinden manuel hava tahliyesi (örneğin, aynı Mayevsky'nin vinci) veya otomatik hava menfezi sorumludur.
• Basınç göstergesi basınç gösterir.

Önemli: Yerçekimi sisteminde en yüksek noktada en az bir hava girişi bulunmalıdır. Zorla dolaşımı olan şemanın aksine, burada hava kilidi sadece soğutucu akışkanın hareket etmesine izin vermeyecektir.

Yukarıdakilere ek olarak, kapalı bir sistem genellikle bir soğuk su sistemine sahip bir jumper ile donatılır, boşaltma işleminden sonra doldurulmasına veya su sızıntısını telafi etmesine izin verir.

aranjman

Radyatörleri dağıtmaya yönelik talimatlar, öncelikli olarak evin kat sayısı ile belirlenir.

Tek kat

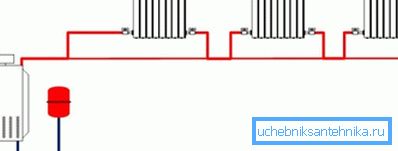

Yazar, bir kata dağıtırken, tekerleği yeniden icat etmeyi ve zamanla test edilmiş Leningrad'ı kullanmayı şiddetle tavsiye eder. Doğru uygulamada, bu halkaya paralel gömülü ısıtma cihazları ile evin çevresi boyunca serilmiş bir halkadır.

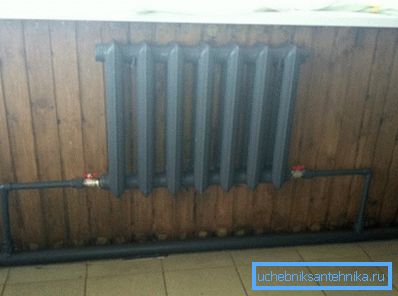

Her radyatör alttan tabanına veya çapraz olarak bağlanır. Talepler, iki valf veya beslemede bir valf ile ve geri dönüş borusunda bir tıkaç ile beslenir. Kapatma vanaları, tüm devreyi durdurmadan veya sıcaklık eşitlemesi için ısıtma cihazlarının bir kısmını gazlamak için aküleri tamir etmenizi sağlar.

İki katlı

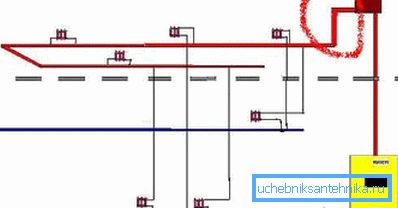

Ancak, iki katlı durumda, iki borulu şema, tekrar artan çapta şişeleme ve radyatörlerin stand-by bağlantısı ile optimaldir. Aslında, tipik bir üst doldurma şeması oluşturuyoruz: hızlandırıcı kolektörden sonra, ısı transfer sıvısı besleme borusuna itiliyor ve buradan radyatörler yoluyla geri dönüş akışının doldurulmasına yerçekimi geri dönüşleriyle.

En önemli nokta: yükselticiler dengelenmek için zorunlu olarak boğuluyorlar. Bu olmadan, son derece eşit olmayan bir sıcaklık dağılımı elde edeceğiz: tüm soğutucu, kazana en yakın olan yükselticilerden geçecektir.

Kazanınız bodruma monte edilmişse, alt şişenin içine getirilmesi mantıklı olacaktır.

Tabii ki, iki koşuldan birine tabi:

1. Bodrum yalıtımlı ve yıl boyunca pozitif bir sıcaklığa sahiptir.

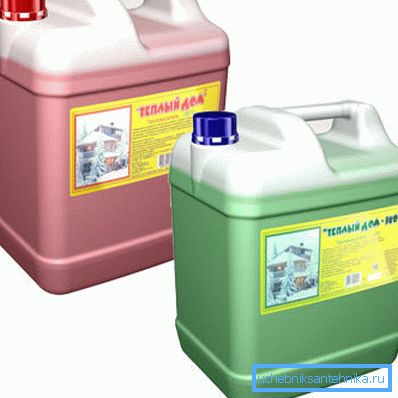

2. Isıtma sisteminiz - antifriz veya başka bir antifriz ile.

Artıları ve eksileri

Zorunlu sirkülasyonlu bir sistemin arka planında yerçekimi ısısı nedir? Kendi kır evinizi tasarlarken seçiminde durmaya değer mi?

haysiyet

• Sistem kesinlikle arızalı. Hareketli veya aşınan parça yoktur; şehir dışındaki dengesiz güç kaynağı dahil olmak üzere dış faktörlere bağlı değildir.
• Yerçekimi düzeni kendi kendini düzenler. İçindeki dönüş akışı ne kadar soğuk olursa, soğutma sıvısının sirkülasyonu o kadar hızlıdır: sonuçta, kazanda ısıtılan kütleden daha yüksek bir yoğunluğa sahiptir.

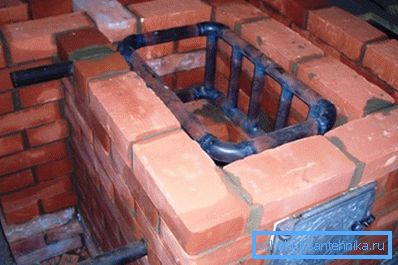

• Son olarak, bu sistemi tasarlarken, karmaşık hesaplamalar yapmak gerekli değildir, özel beceriler gerekli değildir: bu tür planlar aynı zamanda büyük babalarımız tarafından da tasarlandı. Kırsal alanlarda, bir Rus fırınında bulunan bir çelik boru ısı değiştiricisine bağlı konturları bulmak hala mümkündür.

eksiklikler

Onlarsız değil.

• Sistem oldukça yavaş ısınıyor. Kazanın ateşlemesinden akülerin çıkışına çalışma sıcaklığına kadar, bir buçuk ila iki saat geçebilir.

Bu arada: büyük miktarda soğutucudan dolayı da soğumuş olacaklar. Özellikle ısıtma cihazları olarak dökme demir ısıtma radyatörleri veya masif çelik sicilleri kullanılıyorsa.

• Sistemin sadeliği, fiyatının alternatiflere göre önemli ölçüde düşük olacağı anlamına gelmez. Dolgunun katı çapı önemli bir maliyet alacaktır. İşte Rus şirketlerinden birinden takviyeli polipropilen boru için geçerli fiyat listesinden bir alıntı:

• Dengeleme olmadan, radyatörler arasındaki sıcaklık değişimi fark edilebilir.
• Son olarak, kazandan hafif bir ısı transferi ile, tavan arasında veya bodrum katındaki şişeleme alanları şiddetli donlarda buzla kavranabilir.

İki içinde bir

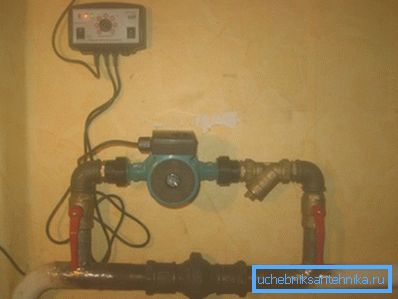

Yerçekimi şemasındaki tüm listelenen sorunları çözmek için, bir kenar çubuğu pompası ile yükseltilebilir. Bu durumda, sistem doğal dolaşım ile çalışma yeteneğini koruyacaktır.

Bu işi yürütürken, birkaç basit kurala bağlı kalmaya değer.

• Kılavuz noktaları arasında, pompaya bir vana yerleştirilir veya çok daha iyi bir bilyeli çekvalf bulunur. Pompa çalışırken, pervanenin küçük bir daire içinde su kullanmasına izin vermez.
• Pompaya ihtiyaç duymadan önce çamur tankı. Rotor ve pompa yataklarını ölçek ve kumdan koruyacaktır.
• Pompanın bağlanması, filtreyi temizlemenize veya pompayı, soğutma sıvısı kaybı olmadan tamir için çıkarmanıza izin veren bir çift valf ile sınırlıdır.

Sonuç

Okuyucuda birikmiş olan tüm soruları cevaplayabileceğimizi umuyoruz. Her zaman olduğu gibi, yerçekimi sistemleri ve cihazlarının çalışma prensibi hakkında ek bilgi ekli videoda bulunabilir. İyi şanslar!
