Yerdeki radyatör bölümlerinin hesaplanması: güç ve ısıtma

Yerde veya endüstriyel alanda yer alan radyatör nasıl hesaplanır? Bu yazıda okuyucuyu çeşitli karmaşıklıklara sahip birkaç algoritma ile tanıtacağız ve bazı referans veriler için referans kolaylık sunacak. Öyleyse git.

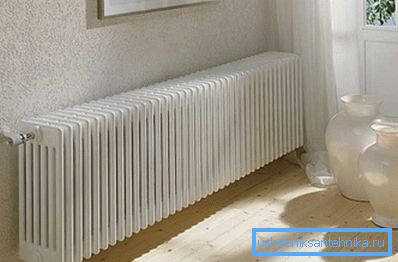

Bizim görevimiz, ısıtıcının en uygun boyutlarının nasıl hesaplanacağını öğrenmek.

Hesaplama aşamaları

Aslında sadece iki tane var.

  1. Başlangıçta, termal güçte tahmini alan ihtiyacı.
  2. Daha sonra, ısı akısının (bölüm başına, ısıtıcı, vb.) Spesifik değerine bağlı olarak, ilgili kontur elemanlarının sayısı hesaplanır.

Şunu belirtin: ağda, doğrudan alandan bölümlerin sayısını türeyen çok sayıda tablo ve hesap makinesi bulabilirsiniz. Ancak, bu tür hesaplamaların doğruluğu genellikle düşüktür, çünkü ısı kayıplarını artıran veya azaltan ek faktörleri tamamen göz ardı ederler.

Güç hesaplama

Şema 1

En basit şema yarım asır önce Sovyet SNiP'de mevcut: oda başına bir ısıtma radyatörünün gücü 100 watt / 1m2 hızında seçiliyor.

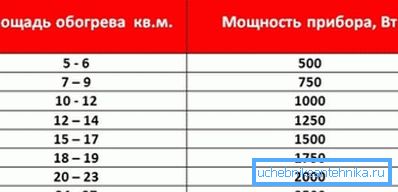

Bu tabloda rehberlik edilen bimetalik radyatörlerin yer alanında seçilmesi gerçekleştirilebilir.

Algoritma açık, son derece basit ve yanlıştır.

Neden?

  • Gerçek ısı kayıpları, binanın ortasındaki köşe daireler ve odalar için aşırı ve orta katlar için çok farklıdır.
  • Pencere ve kapıların toplam alanına ve ayrıca camın yapısına bağlıdırlar. İki cam panelli ahşap çerçevelerin üçlü bir camdan çok daha fazla ısı kaybı sağlayacağı açıktır.
  • Farklı iklim bölgelerinde, ısı kaybı da değişecektir. -50 C dairesinde açıkça +5'ten daha fazla ısıya ihtiyaç duyulacaktır.
  • Son olarak, odanın alanına göre bir radyatör seçimi, tavanların yüksekliğini ihmal etmesini sağlar; Bu arada, 2.5 ve 4.5 metre yüksekliğindeki tavanlarda ısı tüketimi büyük ölçüde değişecektir.
Yüksek tavan, ferahlık hissi yaratır, ancak ısıtma maliyetini önemli ölçüde artırır.

2. şema

Termal gücün tahmini ve radyatör bölümlerinin sayısının odanın hacmine göre hesaplanması dikkate değer ölçüde daha büyük bir doğruluk sağlar.

İşte gücü hesaplamak için talimatlar:

  1. Baz ısı miktarı 40 watt / m3 olarak tahmin edilmektedir.
  2. Köşe odalar için, aşırı katlar için 1.2 kat artar - 1.3, özel evler için - 1.5 ile.
  3. Pencere, odanın ısıya, caddeye giden kapıya (200) 100 watt ekler.
  4. Bölgesel bir katsayı tanıtıldı. Eşit alınır:
bölge faktör
Chukotka, Yakutya 2
Irkutsk Bölgesi, Khabarovsk Bölgesi 1.6
Moskova bölgesi, Leningrad bölgesi 1.2
Volgograd 1
Krasnodar bölgesi 0.8

Anapa şehrinde bir pencere ile 4x5x3 metre ölçülerinde sıcak köşe oda ihtiyacını bulmak için kendi elleriyle bir örnek alalım.

  1. Odanın hacmi 4 * 5 * 3 = 60 m3'tür.
  2. Isıya olan temel ihtiyaç 60 * 40 = 2400 watt olarak tahmin edilmektedir.
  3. Oda açısal olduğundan, 1.2: 2400 * 1.2 = 2880 watt katsayısını kullanırız.
  4. Pencere durumu daha da kötüleştirmektedir: 2880 + 100 = 2980.
  5. Anapa'nın ılıman iklimi kendi ayarını yapar: 2980 * 0.8 = 2384 watt.
Fotoğrafta - Anapa'nın yakınlarında kış. Sıcak iklimi, yüksek ısıtma maliyetleri anlamına gelmez.

Şema 3

Her iki şema da kötüdür çünkü duvar yalıtımı açısından farklı binalar arasındaki farkı görmezden gelirler. Bu arada, dış mekan izolasyonlu ve tek parçalı bir tuğla atölyesinde modern, enerji tasarruflu bir evde ısı kaybını, yumuşak ve farklı bir hale getirecek.

Endüstriyel tesisler için radyatörler ve standart olmayan izolasyonlu evler Q = V * Dt * k / 860 formülü ile hesaplanabilir:

  • Q - kilowatt'larda ısıtma devresi gücü.
  • V - ısıtılmış hacim.
  • Dt, caddede hesaplanan sıcaklık deltasıdır.

Lütfen dikkat: oda sıcaklığı sıhhi standartlardan veya teknolojik gereksinimlerden alınır; sokak kışın en soğuk 5 günü için ortalama sıcaklık ile tahmin edilir.

  • k - ısınma katsayısı. Değerlerini nereden alabilirim?
k Oda açıklaması
0.6-0.9 Dış yalıtım, üçlü cam
1-1,9 50 cm kalınlığındaki duvarlar, çift camlı pencereler
2-2,9 Tuğla örme, ahşap çerçeveli tek cam
3-3,9 İzolasyonlu olmayan oda

Bu durumda bize bir örnekle hesaplama algoritmasına eşlik edelim - 5 metre yüksekliğinde 400 metrekarelik bir üretim odasının radyatörlerinin, 25 cm'lik bir tuğla duvar kalınlığının ve tek bir camın sahip olması gereken termal gücü hesaplıyoruz. Bu resim endüstriyel bölgeler için oldukça tipik.

En soğuk beş günlük haftanın sıcaklığının -25 santigrat derece olduğunu kabul edelim.

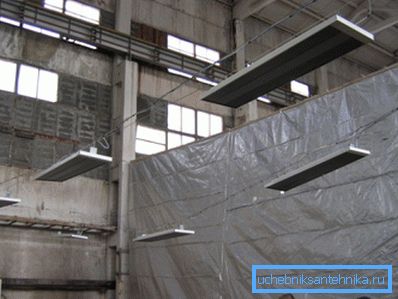

Endüstriyel binalar büyük ısı kayıpları ile karakterizedir.
  1. Üretim atölyelerinde, izin verilen sıcaklığın alt sınırı +15 C olarak kabul edilir. Böylece, Dt = 15 - (-25) = 40.
  2. Isı yalıtım katsayısı 2,5'e eşittir.
  3. Odanın hacmi 400 * 5 = 2000 m3'tür.
  4. Formül Q = 2000 * 40 * 2.5 / 860 = 232 kW şeklindedir (yuvarlama ile).

Isıtma cihazlarının hesaplanması

Dökme demir, alüminyum ve bimetal piller, çelik boru, panel ve plaka radyatörleri ve konvektörler, ısıtma için konutlarda yaygın olarak kullanılmaktadır.

Her cihazın termal gücü nasıl belirlenir?

Paneller, konvektörler, ayrılmaz boru şeklindeki piller ve plakalar için sadece üretici tarafından sağlanan özelliklere odaklanabilirsiniz. Her zaman ekli belgelerinde veya üreticinin web sitesinde bulunurlar.

Standart (500 mm) dikey büyüklükteki bölümlü bataryalar için, aşağıdaki ısı akışı değerlerine odaklanabilirsiniz:

  • Dökme demir bölüm - 140-160 watt;
  • alüminyum - 180-200;

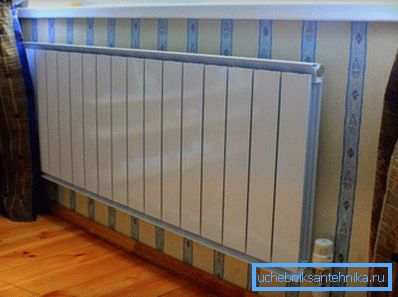

Alüminyum aküler belirli bir ısı transferine yol açar.
  • bimetalik - 170-190.

Önemli nokta: Nominal güç, radyatör ile odadaki hava arasındaki 70 derecelik fark için gösterilir. Farkın yarısı kadar ise, belirli ısı transferi aynı miktarda azaltılacaktır.

Böylece, 2.3 KW'lık bir termal güce ihtiyaç duyulduğunda, alüminyum radyatörün (200 W / bölüm) 2300/200 = 12 (yuvarlama ile) bölümleri olmalıdır.

Özel durum

Endüstriyel binalar için tipik ısıtma radyatörleri, çelik kaynaklı tüm yazmaçlardır. Malzemenin düşük fiyatı, yüksek mukavemet ile birleştiğinde, diğer çözümlerden çok daha çekici hale getirir.

Onların gücü aşağıdaki algoritma ile hesaplanabilir:

  • Tek bir yatay boru için, Q = 3.14xD * L * 11.63 * Dt'ye eşittir, burada D metre cinsinden borunun çapıdır, L metre cinsinden uzunluğudur ve Dt oda ve soğutucu arasındaki sıcaklık deltasıdır.
  • Çok kesitli yatay bir kayıtta, faktör 0.9, ikinci kısımdan başlayarak bölümleri hesaplamak için kullanılır.

Böylece, 250 mm çapa sahip, 10 metrelik bir ısıtıcı ile ısıtıldığında ve 15 ° C'lik bir atölyede bir sıcaklıkta, on metre uzunluğundaki tek bölümlü bir kayıt, 3.14 * 0.25 * 10 * 11.63 * (200-15) = 16,889 watt ısı verecektir.

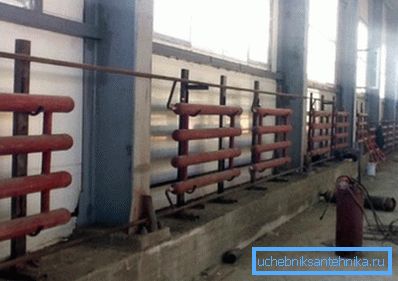

Endüstriyel ısıtma. Tüm kaynaklı yazmaçlar, ısıtma cihazları olarak kullanılır.

Sonuç

Gördüğünüz gibi, uygulanan hesaplama şemaları, ısıtma sistemleri tasarlamadan uzak bir kişi için bile nispeten basit ve anlaşılabilir bir durumdur. Ek olarak tematik bilgiler, her zamanki gibi, bu makaledeki videoda bulunabilir. İyi şanslar!
