Yerden ısıtma için boru seçimi ve yerleştirilmesi: isıtma

Modern analistler yakın gelecekte elektrik tarifelerindeki artışı öngörüyor. Dolayısıyla, fiyat sadece elektrikli cihazların kullanımı için değil, aynı zamanda alan ısıtması için de artacaktır. Bu tahminlerle bağlantılı olarak, en uygun maliyetli ev ısıtma yöntemi arayışı giderek daha önemli hale gelmektedir.

Ucuzluğa ek olarak, bu sistemin estetik bir çekiciliğin ötesine geçmemesini ve aynı zamanda bir evde her zamanki konforu muhafaza etmesini istiyorum. Bu gereksinimleri karşılayan en yaygın çözümlerden biri, evde “sıcak zeminlerin” kurulmasıdır. Polipropilen malzemelerin su tipi tasarımının, ısıtma için en uygun maliyetli ekipman olduğu kanıtlanmıştır.

Farklı tip sistemlerin özellikleri

“Sıcak zemin” sisteminin kurulmasının faydaları, fiziğin temellerine aşina olmayan herkes tarafından takdir edilebilir.

Bugün, soğutucu tipine bağlı olarak, iki tip benzer yapı vardır:

1. Su;
2. Elektrik.

Dikkat edin! Birinci ve ikinci vakalarda operasyon ilkesi çok benzerdir. Yerde tutma borularının veya ısıtılacak özel kabloların yüzeyi altında ve ısıtılmış yüzeyden sıcak hava tavana yükselecektir.

Genellikle bu tip bir yapı mutfakta veya banyoda kurulur ve mükemmel ısı iletkenlik parametreleri nedeniyle zemin kaplamasında seramik fayanslar monte edilir. Tabii ki, sıcak zeminin başka bir odada donatılması zor değildir, ancak seçilen döşeme tipine bağlı olarak, çalışmasının verimliliği de azalacaktır.

Bu tür bir sistem için boru tesisatını veya boru seçimini kendi ellerinizle yapabilmeniz için, teknik özellikleri hakkında en az bilgiye sahip olmanız gerekmektedir.

Dikkat edin! Üreticiler genellikle önerilen ürünün tüm avantajlarından bahsetmekte, eksiklikleri konusunda sessiz kalmaktadırlar, ancak doğru seçimi yapabilmek için, özellikle bu tür bir sistemin fiyatı oldukça yüksek olduğu için parametrelerin tam görüntüsünü tanımak gerekmektedir.

Su tabanının ana parametreleri

“Sıcak zeminler” yaratmak için kullanılan boru çevre açısından güvenli ve ekonomiktir, ancak döşemeyi yapabilmek için maliyeti önemli ölçüde artırabilecek ek ekipman ve hazırlıklı inşaat çalışmalarına ihtiyaç duyulmaktadır (aynı zamanda makaleyi okuyun Çelik dikdörtgen borular - teknik bilgi ve düzenleyici gereklilikler).

Döşeme boruları zemini yaklaşık 10-15 cm kadar kalınlaştırır.Ayrıca test ve başlangıçta biraz zaman harcayacaksınız. Ama her durumda, tüketilen elektrik miktarıyla çok daha ekonomik olacak şekilde ısınmaya başlayın.

avantajları

Bu yapıların avantajları şunlardır:

• Sıcak bir zemin için bir boru seçerken bile, tüm yüzeyde düzgün ısıtma, bakırda dur;
• Tam maskeleme cihazları;
• Geniş alanları düşük maliyetle ısıtmak;
• Devrenin çalışması, sağlığa zararlı farklı radyasyon türleri ile ilişkili değildir;
• Sistemin bakım ihtiyacının olmaması nedeniyle kurulum maliyetleri doğada bir keredir;
• Bakım masrafı yok.

eksiklikler

Avantajlara ek olarak, bu tür sistemlerin bazı dezavantajları vardır:

• Bir su pompası satın alma ihtiyacı;
• Polipropilen borular kullanılırken kurulum sürecinin karmaşıklığı;
• Isıtma kulesinde basınç azaltma ile ilgili sorunlar;
• Son kurulumdan sonra devre sızıntılarını tespit etmede zorluklar.

Su döşemenin montajı

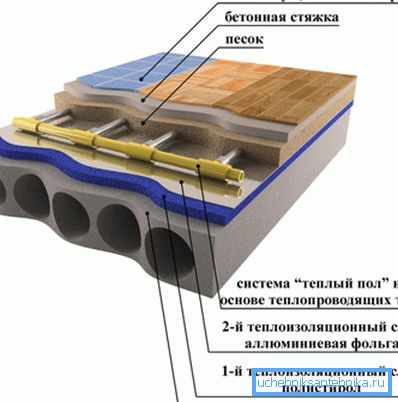

Bu tip su ısıtma sisteminde, ana ısıtma elemanı, termal olarak yalıtılmış bir beton kütlesidir. Bu plakanın içinde, sıcak soğutucu akışkanın dolaştığı yerleşik yapı boruları bulunmaktadır.

Bu tür sistemlerin kurulumu için kısa talimatlar aşağıdaki adımlardan oluşur:

1. Zeminde ideal olarak düz bir çimento-kum şapı oluşturulur;
2. Duvar boyunca şap üzerine ısı kaybını önleyecek alüminyum film ile ısı yalıtım döşeme döşenir;
3. Özel bağlantı elemanlarının yardımıyla, boru, ısıtılmış zemin borularının yerleşimi ile nasıl oluşturulduğuna göre termo yalıtımlı alt tabaka üzerine serilir;
4. Oluşturulan kontur çimento ile doldurulur;
5. Döşeme, kuru çimento üzerine serilir.

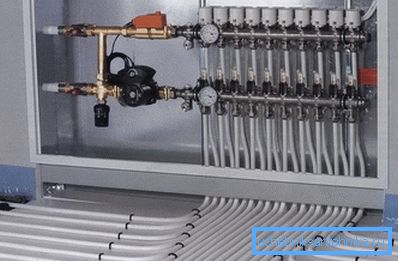

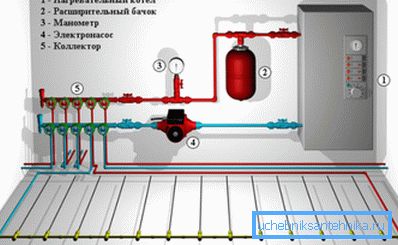

Dikkat edin! Oluşturulan sistemin düzgün çalışması için, soğutucu akışkanın boruya akışını kontrol edecek ekipmanın satın alınması ve kurulması gerekir.

Boru nasıl seçilir

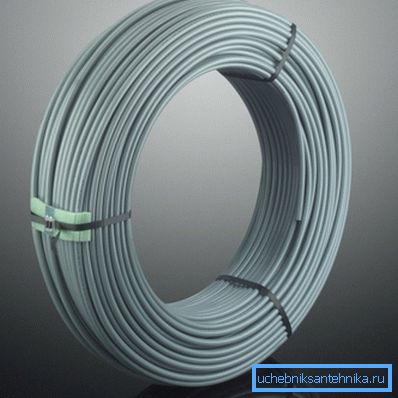

Bu tür sistemler oluşturmak için aşağıdaki tipteki boruları kullanın:

• polibüten;
• çelik;
• Metal ve plastik;
• bakır;
• Polipropilen.

Normatif dokümantasyon, bu tür sistemlerin oluşturulması için demirli metal malzemelerin kullanılmasını yasaklamaktadır. Sütür ürünleri duvarlara ve zeminlere döşenemez.

Borular için yüksek gereklilikler, yapı serildikten sonra beton dökülür ve herhangi bir hasarın çimentoyu kırması gerekeceğinden dolayı uygulanır. "Sıcak zemin" oluşturmak için özel malzemeler kullanılır ve sıcak ve soğuk su tesisatı için kullanılan borular kullanılmaz.

Konsey. En uygun olanlar 16 ila 18 mm çapa sahip malzemelerdir. Bu tür ürünleri seçtiğinizde, zeminin kalınlığını hafifçe artırabilir ve yeterli hidrolik için ek ekipman satın almanıza gerek yoktur.

Malzemelerin aşağıdaki parametreleri olmalıdır:

• Oksijen difüzyon tıkanıklığı;
• 0.025 Mm / mK veya daha az doğrusal genleşme katsayısı;
• Termal iletkenlik - 0.43 W / mK.

Dikkat edin! Bir odada bir sistem oluşturmak için, operasyon süresinin binanın kendi ömrüne eşit olması gereken bir bütün parça satın almak gerekir.

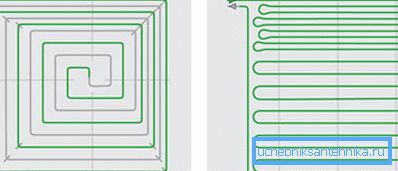

Bu tür ısıtma için döşeme boruları aşağıdaki yöntemlerle gerçekleştirilebilir:

1. Spiral veya salyangoz;
2. zikzak;
3. Her iki yöntem

Farklı yollarla döşenirken, maliyetler eşit olacaktır, ancak bu tür sistemlerin verimliliği farklı olacaktır.

Dikkat edin! Sıcak bir zemin üzerindeki boru tüketimi, sadece odanın alanına değil, aynı zamanda yüzey eğimine de bağlıdır.

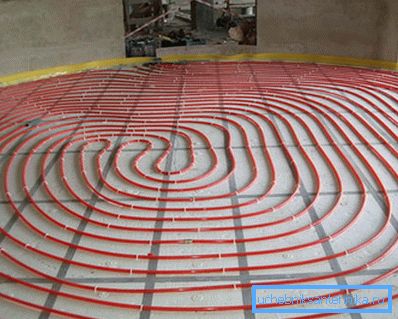

Spiral tasarım

Bu durumda, farklı akış türlerine sahip borular birbirleriyle dönüşümlüdür - sıcak boru devrenin daha soğuk kısmına bitişiktir.

Bu serme şekli, en düzgün ısı dağılımı sağlar. Dairelerde genellikle kullanılır.

Konsey. Salyangoz, zemin eğimli olan oda için uygun değildir.

Zikzak döşeme

Bu döşeme yönteminde, zeminin dış duvarda daha sıcak olacağı ve mesafenin üstesinden geleceği için, odanın derinliklerine kadar soğutulacaktır. Isıtma üniformitesini sağlamak için, soğutucu akışkanın daha büyük bir hareket hızı yaratan ek pompalar satın alması gerekecektir.

Boru aralığı

Yerden ısıtma boruları arasındaki mesafe, aynı zamanda yerden ısıtma borularının aralığı olarak da adlandırılır, odanın amacına bağlı olarak hesaplanır. Sıcak bir zemini döşerken boru zifti ne kadar küçük olursa, yüzey ısınır.

Bu durumda, ısı yarıçap üzerinden dağıtılır, bu nedenle, en verimli ısıtma için, bu yarıçapların üst üste gelmemesine dikkat edilmelidir.

Konsey. Döşeme, yalıtkan üzerinde bulunan kare işaretler üzerinde yapılmalıdır.

Tasarımın bazı özellikleri

Aslında, bu tür ısıtma yapılarının tasarım süreci çok basit değildir.

Sıcak zemin üzerindeki boruyu doğru bir şekilde hesaplamak için, aşağıdakiler gibi bir takım faktörleri göz önünde bulundurmalısınız:

1. İstenen sıcaklık;
2. Odanın amacı;
3. Kullanılan malzemelerin parametreleri vb.

Dikkat edin! Bu tür sistemlerin tasarımı, günümüzde uzmanlaşmış bilgisayar programlarının yardımıyla yapılmaktadır. Bu yazılımı kullanmak, sadece malzeme ve ekipman miktarını belirlemenize izin vermez, aynı zamanda ısıtılmış zemin için maksimum boru uzunluğunu da belirler.

Kurulum için gereklilikler

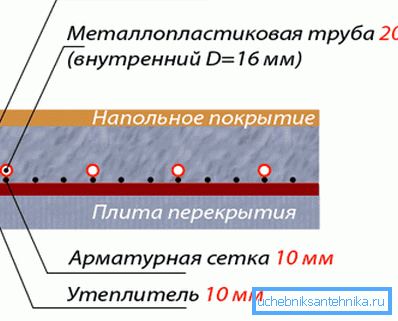

“Sıcak zemin” montajı ile ilgili çalışmalar ancak gerekli hazırlık çalışmaları tamamlandıktan sonra mümkündür. Oluşturulan zeminin kalınlığı yaklaşık 10-13 cm olacaktır.

Bu nedenle, bu konstrüksiyon altında en az 70 mm'lik mevcudiyet şartına uymak gerekir. Aksi takdirde, ısıtılmış zeminin kalınlığı artırılmalıdır.

Banyoda ısıtma devresinin montajı yapılırsa, tasarım bu odanın zemini daha yüksek bir seviyeye yükseltmeye zorlayacaktır. Bu gerçeği dikkate almazsanız, acil bir durumda, bu odadan su odalara akacaktır.

Odanın zemini zemine bitişik ise, iyi yalıtılmış olduğundan emin olunmalıdır. Su yalıtımı için bitüm kullanılmışsa, bu durumda, termal izolatörün altında polietilen veya kartondan yapılmış bir substrat bulunmalıdır.

Çimento-kum karışımı mükemmel düz bir yüzeye sahip olmalıdır. İzin verilen düzensizlik miktarı sadece 1 cm'dir.

Boy farklarının olduğu yerlerde, boru kavisli bir şekil alabilir, bu da sistemde bir hava kilidinin oluşmasına katkıda bulunur ve bu da soğutucunun dolaşımını engeller.

Sonuç olarak

Su tipi yer ısıtması için bir seçim yaptıktan sonra, evinizin sıcaklığını ve konforunu garanti edersiniz. Ayrıca, çevre dostu bir tasarım sağlığınız ve hane halkınızın sağlığı üzerinde zararlı bir etkiye sahip olmayacaktır (ayrıca bkz. Su ve Gaz Boru ve özellikleri makalesi).

Ve bu makaledeki video, bu tip ısıtma devresinin ve boru seçiminin inceliklerinin kurulumunun daha da fazla sırrını size gösterecektir.
