Yerden ısıtma ısıtma: konfor oluşturmak ve hantal

Genellikle bireysel konutları ısıtmak için ısıtma kazanı ve radyatörlü bir su ısıtma sistemi kullanılır. Böyle bir planın birçok dezavantajı vardır, ancak asıl olan, odanın görüntüsünü bozan, her zaman estetik görünümlü olmayan büyük ve büyük pillerin kurulması gereğidir. Bu nedenle, sıcak zeminli bir kır evinin ısınması gittikçe yaygınlaşmaktadır.

Bu iklim sistemi tasarımının özellikleri aşağıda tartışılacaktır.

Yerden ısıtma sistemi ilave olmayabilir, ancak ana ısıtma sistemi

Isıtma sistemi seçimi

Radyatörler veya sıcak zemin

Kendi evini inşa etmek isteyen herhangi bir arazi sahibinden önce, er ya da geç bir tür iklim ekipmanının seçilmesiyle ilgili bir soru var. En yaygın seçenekler radyatör ısıtma ve yerden ısıtmadır.

Özel bir evin ısıtılması projesi geliştirilirken bu veya bu sisteme öncelik verilmesi gerekmektedir.

Bir karar vermenizi kolaylaştırmak için, her iki sistemin özelliklerini sıralayalım:

  • Radyatörlerin hantal bölümleri neredeyse hiç bir zaman odanın tasarımına uymazken, zeminin altında bulunan borular tamamen görünmez olacak;

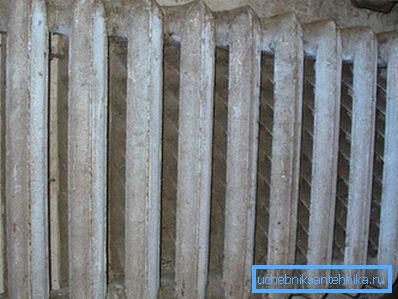

Isıtma radyatörü nadiren oda iç içine sığar
  • ısıtma radyatörleri ısıyı her yöne doğru dağıtır, bu da duvarlardan kayda değer kayıplarla sonuçlanır ve zemin odadaki havayı ısıtır;
  • Odada konfor elde etmek için, radyatörler havanın 20-22 santigrat dereceye kadar ısıtılmasını gerektirir ve sıcak zeminli bir sistem 18-19'da bile konfor yaratır;
  • ısıtma radyatörleri (dökme demir olanlar hariç) düşük ataletlidir - çabuk ısınırlar ve soğumaya bırakılırken, sıcak zeminler odanın ısıtılması için zaman alır, ancak soğutma sıvısı beslemesini durdurduktan sonra odadaki sıcaklık daha uzun bir süre boyunca yüksek kalır;
  • Radyatör ısıtmanın işletim maliyeti, ısıtılmış bir zeminin bakım maliyetinden daha yüksektir.

Dikkat edin! Su ısıtma - yerden ısıtma veya radyatörler - bir ısıtma kazanı gerektirir. Onun tipi ve gücü kullanılan ısıtma şemasına bağlıdır. Bu nedenle, çok dikkatli bir şekilde seçin, çünkü daha sonra bir şeyi değiştirmek ya imkansız ya da çok pahalı olacaktır.

Herhangi bir ısıtma sisteminin tasarımı: sıcak bir zemin ve radyatörler, önemli finansal yatırımlar gerektirir. Ancak, ilk durumda, harcanan para miktarı çok daha büyük olacaktır. Bu faktör, açıklanan ısıtma şebekelerinin geniş dağıtımını sınırlandırmaktadır.

Yerden ısıtma sisteminin çalışması çok daha ucuz

İklim sistemleri için montaj kılavuzunun, ısıtmalı zemin ve radyatör ısıtmasını birleştirmeye izin verdiğine dikkat edilmelidir. Önemli olan, yeterli kazan kapasitesine sahip olmak ve soğutma sıvısının doğru sirkülasyonunu düzenlemek (eğer kullanılıyorsa).

Elektrik veya su

Yani, evin ısı yalıtımlı zeminlerle ısıtılmasını karar verdiniz, ama radyatörleri değil. Ardından, belirli bir enerji kaynağı lehine bir seçim yapmanız gerekir. Burada iki seçenek vardır: Suyun sirküle edildiği, kazan tarafından ısıtıldığı elektrik veya borular kullanın.

Her bir programın avantajlarını ve dezavantajlarını göz önünde bulundurun:

  1. Elektriği kullanırken, beton şapın yüksekliği 3 ila 6 cm olabilir, eğer boruları monte ederseniz, bariz nedenlerle kalınlık 15 cm'ye kadar yükselir.
  2. Bir enerji taşıyıcısı olarak elektrik, gaz veya katı yakıttan daha pahalıya mal olur, bu nedenle ısıtmalı bir zemini ana ısıtma olarak kullanmak isterseniz, su kullanmak daha iyidir, aksi takdirde hizmetlerin maliyeti çok yüksek olacaktır.

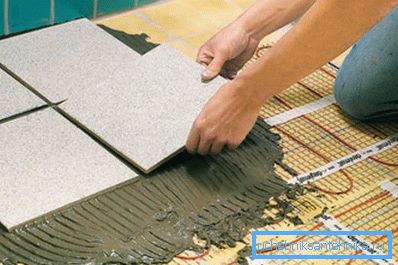

Elektrikli yerden ısıtma (resimde) kurulumu kolaydır, ancak daha az ekonomiktir

İpucu! Özel inşaat depolarında, yüksek ısı transferine ve enerji verimliliğine sahip özel termal paspaslar mevcuttur. Ancak, sadece küçük odalara monte edilmesi tavsiye edilir.

  1. Su ısıtmalı zemin inşaatı elektrikten daha pahalıdır. Bununla birlikte, operasyon sırasında tekrar tekrar maliyetlerinizi telafi edersiniz. Dahası, elektrik yerine ısıtmak için gaz veya katı yakıtlı bir kazanın kullanılması güç hattını rahatlatacak ve bu da kırsal alanlar için çok önemlidir.

dizayn

Sistem, yerden ısıtma ve radyatörler kullanılarak ısıtma, birbirinden önemli ölçüde farklıdır. Yanlış takılmış veya yanlış yerleştirilmiş bataryalar herhangi bir zamanda değiştirilebilir ve yerden ısıtmanın onarılması dekoratif döşemenin açılmasını ve beton şapın tahrip edilmesini gerektirir.

Bu nedenle, yerden ısıtma kullanan bir ısıtma sisteminin tasarımı, tüm mevcut SNiP, DBN, GOST ve benzerlerini dikkate alarak çok dikkatli bir şekilde ele alınmalıdır.

Isıtma sistemini yerden ısıtma kullanarak kurmadan önce detaylı bir proje yapmak gerekir.

Düzgün taslak proje, doğru bir şekilde belirlemenizi sağlar:

  • Bir iklim ağı kurmak için kaç malzeme (boru, bağlantı) gereklidir;
  • Çalışma sürecinde ne kadar ek bileşen (ısıtma için dolaşım pompaları, manifold kalıpları, kapama vanaları) gerekecektir.

Projenin geliştirilmesi için aşağıdaki bilgilere ihtiyaç duyacaktır:

  • odanın alanı, içindeki tavanların yüksekliği ve odanın geometrik şekli;
  • iklim sistemi tarafından sağlanacak optimum sıcaklığın değeri;
  • diğer önemli özellikler.

Üzerinde belirtilen bir şema çizdiğinizden emin olun:

  • kolektör dolapları için montaj noktaları;
  • bireysel ısıtma devrelerinin yerleşimi;
  • genleşme derzlerinin yerleri vb.

İpucu! Bir taslağın hesaplanması ve çizimi bağımsız olarak yapılabilir, ancak bu amaç için özel yazılım kullanmak daha iyidir. Bilgisayar, tüm nüansları ve özellikleri daha doğru bir şekilde hesaba katacak ve tasarımdaki hataların çoğundan sakınmanıza izin verecektir.

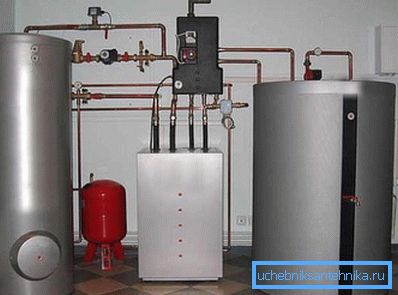

Isıtma ekipmanının gücünü uygun şekilde seçin

Kurulu ekipmanın termal kapasitesine özel dikkat gösterilmesi gerekmektedir. Odadaki sıcaklığın 20-25 santigrat dereceye yükseltilmesi yeterli olmalıdır. Bu, binanın çeşitli yapısal elemanlarından ısı kaybını telafi etmeyi mümkün kılacaktır.

Elektrikli yerden ısıtmayı seçerseniz, mobilyaların altına serilemeyeceklerini unutmayın, bu nedenle dolapların, kanepelerin, yatakların vb. Kurulumları hakkında önceden düşünmeniz gerekir. Bu arada, bu arada, su ısıtma düzeni daha yaygındır.

Sıcak bir zemin tasarlamak

eğitim

Şimdi ısıtmalı zeminlerle özel bir evin ısıtmasını bağımsız olarak nasıl düzenleyeceğimiz konusunda daha ayrıntılı olarak duracağız.

Aşağıdaki faaliyetlerden oluşan işin hazırlık aşamasından başlamalısınız:

  1. Zemin hazırlanıyor. Katta izin verilen yükseklik farkı 5 mm'den fazla olmamalıdır. Aksi halde, kendiliğinden yayılan karışımlar, kusurları gidermek için kullanılmalıdır. Doğal olarak, yüzey moloz, enkaz ve tozdan arındırılmalıdır.
  2. Düşük bir ısıl iletkenlik katsayısına sahip bir malzeme, düz bir zemine serilir.. Kalınlığı en az 3 cm olmalıdır.Metal plastik boruları tutmak için sabitlenmiş peteklerle yerden ısıtma için özel paspas kullanılması tavsiye edilir.

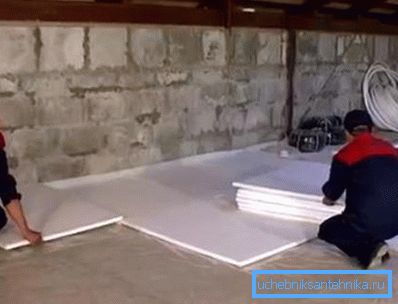

Boruların döşenmesinden önce ısı yalıtım malzemesinin döşenmesi gereklidir.
  1. Seçilen ısıtma sistemi - sıvı ısı taşıyıcı ile sıcak bir zemin - özel bir sönümleme bandının zorunlu varlığını gerektirir. Kaba taban ve duvarların birleşim yerinde döşenmeli, böylece yalıtım tabakasının ve şapın üstünde olmalıdır.
  2. Soğutucu tabakası, ısı yansıtan bir yüzeye sahip bir film ile kaplıdır. Daha sonra, üzerine plastik klipsler yardımıyla boruların sabitlendiği bir takviye kafes yerleştirilir. Genleşme derzlerine dokunan boru hatlarının bölümleri ayrıca plastik olukların parçalarıyla korunmalıdır.

Dikkat edin! Isı yalıtımı için önceden sabitlenmiş braketlerle özel malzeme kullandıysanız, boruları yardımlarıyla düzeltmeniz gerekir.

Özel ısı yalıtım paspasları boru montajını kolaylaştıracak

montaj

Boruları monte ederken, soğutucunun bunlara nasıl sağlanacağına karar vermek gerekir. Isıtma devresinde veya ayrı bir besleme borusu ve dağıtım manifoldları şeklinde bir yerden ısıtma sistemi vardır. Farklı tiplerdeki sıcaklığı daha doğru bir şekilde kontrol etmenize ve ısı ve elektrik ekipmanı üzerindeki yükü azaltmanıza olanak sağladığı için, ikinci tip tercih edilir.

Yapım aşamasında olan evin birkaç katı varsa, her birine toplayıcılar monte edilmelidir.

Bunun için, aşağıdakilerin yerleştirileceği özel bir dolap donatmak daha iyidir:

  • soğutucu-dağıtım tarakları;
  • sıvı kaynağını açıp kapatan kilitleme parçaları;
  • su veya antifriz akışını sağlayan dolaşım pompaları;
  • kontrol ve kontrol ekipmanları.

Zemini ısıtan bir boru döngüsü, iki ortak şemaya göre yerleştirilebilir:

  1. Yılan.
  2. Spiral.

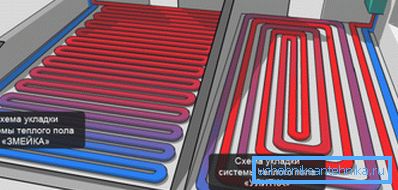

Boru döşeme modelleri

Tercih edilen ikinci kurulum türü. Bu durumda, binanın dış duvarına daha yakın yerleştirilmiş borulardan kaynaklanan ısı kayıpları önemli ölçüde azalır. Zemin kaplamasının daha düzgün bir şekilde ısıtılması için ilmeklerin yerleştirilmesi için doğru perdeyi seçmek gerekir.

Ortalamada 1 kare. Metrekare boruları yaklaşık 5 metre alır. Bir döngü toplam uzunluğunun 90 m'yi geçmemesi gerektiğini unutmayın. Eğer büyük odaları ısıtmanız gerekiyorsa, birkaç bağımsız spiral veya “yılan” bağlamanız gerekir.

Basınç testi

Kurulumun tamamlanması, kolektörlerin, elektrik ekipmanının, tedarik ve deşarj boru hatlarının bağlanması üzerine sistem kıvrılmalıdır. Bu prosedür, tüm bağlantıların ve parçaların gücünü ve sıkılığını bir kez daha doğrulamanıza izin verir.

Bunu yapmak için, ısı taşıyıcıyı basınç altındaki borulara koymak, standarttan biraz daha yüksektir. Bu modda, sistem ılık zemin ve radyatörlü ısıtma (varsa) 24 saat çalışmalıdır.

Çalışmanın bir sonraki aşamasına, tüm tespit edilen eksikliklerin ve sızıntıların ortadan kaldırılmasından sonra devam etmek mümkündür.

Kurulumun tamamlanması üzerine, kazan basınç testi yapmaya başlamalıdır.

Beton dökme

Testin sonunda, monte edilen borular, plastiğin plastikliğini arttıran bir plastikleştiricinin eklendiği beton karışımı ile dökülür. Boruların soğutulmadığı zamanlarda çalışma yapılmalıdır, aksi halde ısıtma açıldıktan sonra, genişleyen parçalar alt zemindeki çatlakların ortaya çıkmasına neden olacaktır.

Dikkat edin! Isıtma sistemi açılmalı, ısıtılmış borular ve daha sonra beton dökülmeden önce kapatılmalıdır.

Beton kurmaya başladığı anda, kazan tekrar açıldı ve soğutucunun borulara girmesine izin verildi ve yavaş yavaş sıcaklığını yükseltti. Bu işlem, tabla nihayet güç kazanana kadar üç gün boyunca devam etmelidir.

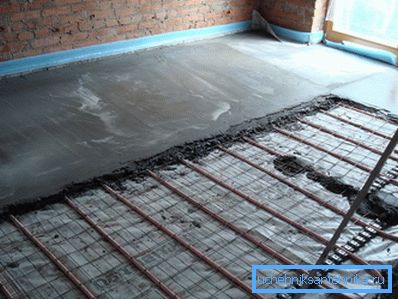

İşin son aşaması - beton döküyor

Sonuç

Yerden ısıtma, odaları ısıtmak için harika bir yoldur, çünkü havanın daha homojen ısıtılmasına ek olarak, çekici olmayan radyatörlerden kurtulmanızı sağlar. Ancak, iklim ağlarının gizli kurulumunun tek yolu bu değil.

Bu makalede yayınlanan videodan daha fazla bilgi edinebilirsiniz.
