Yerden ısıtma kazanları: genel bir bakış ve ekipmanın

Konakları şu anda soba, şömineler, hava üfleyiciler, gaz, elektrik, dizel ve katı yakıtlı yerli kazanları kullandıkları için ısıtmak, farklı modifikasyonlar yapabilmekte ve farklı prensiplere göre çalışabilmektedirler.

Belirli bir ısıtma cihazının montajı, bina projesinin teknik koşullarına ve aynı zamanda bir veya daha fazla enerji kaynağının kullanılmasına, yani doğalgazınızın olup olmadığına veya evinizin elektriklenip dinlenmediğine bağlıdır.

Ancak, kendiniz seçeceksiniz, ancak size bu seçimi hangi modellerde yapabileceğinizi söyleyeceğiz, yani nasıl çalıştığını açıklayacağız ve bu makalede bir video klip göstereceğiz.

Katı yakıtlı kazanlar

geleneksel

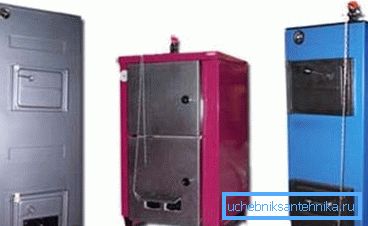

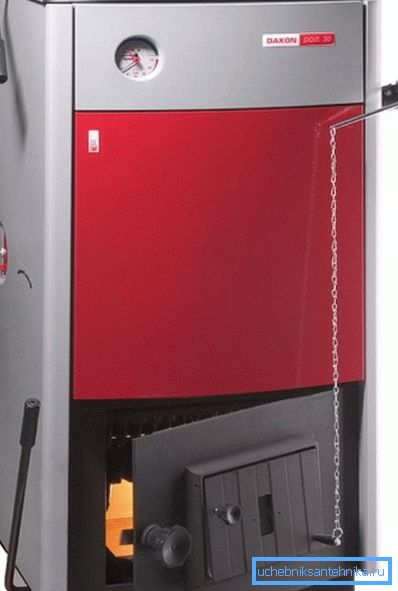

Ev tipi katı yakıtlı kazanların DAKON DOR 12 örneğinde nasıl çalıştığına bir göz atalım - bu model tam bir otonomiye sahiptir (elektriğe bağlı değildir) ve pratik olarak herhangi bir katı yakıt (odun ve kömür) kullanılır, ancak yakma için en uygun malzeme kömürdür. Güç ayarı, yakıt odasına hava akışını artıran veya azaltan ve hava almalarını sağlayan damperler (termomekanik regülatör) kullanılarak yapılır.

DAKON DOR 12 için ısı eşanjörü ekstra güçlü ısıya dayanıklı çelikten yapılmıştır, ancak ısı eşanjörlerinin dökme demirden yapıldığı modeller de vardır - kalın duvarlardan dolayı ünitenin ömrü artar. Bu durumda, yakıt yanması yüksek yanma verimliliği sağlar, bunun nedeni yakıt odasının özel tasarımından kaynaklanmaktadır.

Sadece vanalar tarafından değil, aynı zamanda ızgarayı döndürme ve döndürme sisteminin yanı sıra kazanın yan tarafında bulunan bir sallama kolunu da düzenleyen birincil ve ikincil havayı kullanır.

Yanma odasındaki ısıya dayanıklı segmentler ve havai fişek plakaları yanma katalizörleridir ve ayrıca ünitenin servis ömrünü arttırır (çok hızlı yanmaz). Kül tapanın kapağına da bir ayarlayıcı bobin monte edilir, bu da bir yanma katalizörüdür - ana havanın girişini düzenler. Yan panellerde, orta kısımlarında, ikincil havanın beslenmesi ve ayarlanması için özel açıklıklar bulunmaktadır.

Not. Hemen hemen tüm modellerde mevcut olan sallama kolu, kül veya cürufu yanan yakıttan ayırmak için ocak kutusunun açılmasını sağlar. Bu tipteki neredeyse tüm kazanların ön kısmında bir termomanometre var. Yakıt, yan taraftan veya otomatik olarak, bazı kazanların beslendiği bir yükleme konteynerinden yüklenebilir.

Gaz Jeneratörü

Katı yakıtlarla ısınma amaçlı piroliz veya gaz üreten ev tipi kazanlar, geleneksel ünitelerin aksine oldukça farklı bir şekilde çalışırlar, çünkü yakıt neredeyse tamamen yanıyor olduğundan, minimum yanma ürünlerinin atmosfere yayılmasını sağlarlar.

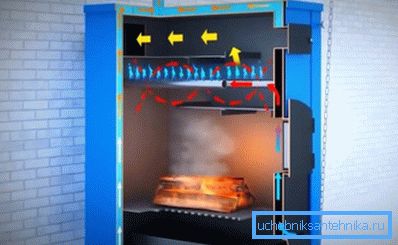

Çalışma prensibi, piroliz gazının 200 ° C'lik bir sıcaklıkta salınması ve oksijenin olmaması, sıcak sekonder hava ile karıştırılması ve bu gazın son yakıcıda son yanmasıdır.

Basitçe söylemek gerekirse, birincil yakıt haznesine katı yakıt konur ve yeterli ateşlemeden sonra, ızgara altında bulunan üfleyici içinden yanmayı destekleyen ana havanın erişimi büyük ölçüde azaltılır - odun veya kömür sadece yoğun dumanlama, yani yoğun piroliz gazı çıkışı anlamına gelir. Ayar, özel vanalar kullanılarak yapılır.

Yayılmış piroliz gazı (yakıtın termal bozunma ürünü), yakma haznesinin odasına girer ve kazanın gaz üretim moduna geçişi sırasında, sekonder hava ayrıca, rotasyon boyunca (fırın içinden) gerekli sıcaklığa ulaşan ve piroliz gazı ile bir termokimyasal reaksiyona giren, yakma odasına girer.

Bu ısıtılmış ikincil hava keyfi olarak değil, işlemin hızını ve dolayısıyla kazanın gücünü ayarlayabilmenizi sağlayan özel olarak kalibre edilmiş açıklıklar sayesinde sonradan yanar.

Not. Katı yakıtı yukarıda açıklandığı gibi yakarken, gaz üreten kazanların yüksek ekolojik saflığını gösteren katı maddenin ve termik ayrışma ürünlerinin en az% 90'ı yanar. Bu tür kazanların verimliliği% 85'e kadardır ve güç kontrol modülü% 60 ila% 65 aralığında çalışabilir.

Dizel (fuel oil) kazanları

Bu tür kazanlar için en çok talep edilen yakıt türü güneştir ve talimat, yakıtın ayrı bir şekilde depolanmasında, yani kazan dairesinde değil, başka bir odada veya bir çeşit konteynırda yangın çıkmaması için ısrar eder.

Üniteler kendileri yapılabilir:

• çelikten;
• ya dökme demirden.

Ancak, ülke evleri için, tercih, kural olarak, ikinci seçeneğe verilir - operasyon sırasındaki konumu en güvenilirdir. Ancak, çelik modeller kalın bir ısı yalıtımı tabakasına sahip olmasına rağmen, monte edilen versiyon hiçbir şekilde en iyi satıcı olmamasına rağmen, zemin ve montaj (duvar) montajı için yapılır.

Bu tip bir ünitenin şu anki profesyonel bakımı, genellikle bir yakıt nozulu ve bir brülörün teknik kontrolünün yanı sıra bacadan düzenli olarak temizlenir. Isı enerjisi üretim yöntemine göre, sıvı yakıtlı kazanlar geleneksel ve yoğuşmaya ayrılır; ikinci seçeneğin daha üretken olması, çünkü tesisatın maksimum enerji miktarının kullanılmasına izin verir.

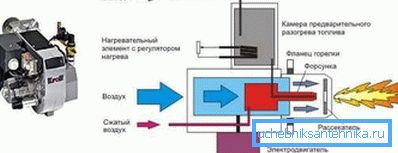

Bir dizel ünitesinin çalışması prensibi, genellikle brülörden oluşan ısı değiştiriciden daha az sıklıkla kullanılan demir ısı eşanjörünü ısıtmaktır ve burada ana fark şu olabilir:

• tek aşama,
• İki-kademeli,
• modülasyonu.

Derece cinsinden fark, ayar aralığının enginliğidir. Bu nedenle, tek kademeli brülörler hiç düzenlenmez, yani, sabit bir ısıtma gücüne sahiptirler, iki kademeli brülörler, sırasıyla iki seviyeye sahiptir, fakat modülasyon, belirli bir durum için herhangi bir uygun moda ayarlanabilir.

Modern tip konutları ısıtmak için dizel kazanlar, sistemi otomatik olarak kontrol eden ve ekipman problemleri durumunda kapatılan, ayarladığınız sıcaklığı koruyan ve çeşitli koruma seviyelerine sahip bir elektronik kontrol ünitesi ile donatılmıştır. Üniteler tek devreli olabilir - sadece binanın ısıtılması için tasarlanmış, çift devreli - sıcak su akışının ek fonksiyonu ve sıcak su işlevinin sabit modda olduğu bir kazanla çift devreli.

Uyarı! Sıvı yakıt için bir atmosferik brülörün satışını denemeyin - mevcut değil! Yakıt yakma işlemi sadece nozul tarafından püskürtüldükten sonra gerçekleşir.

Elektrikli kazanlar

Isıtma elemanı

Fotoğrafın açıklaması:

1. Isıtıcılar üst ve altta bulunur;
2. Sıvı ısı değiştirici;
3. Yalıtım sıvısı tabakası;
4. Genleşme tankı;
5. Emniyet valfi OB;
6. Basınç sensörü;
7. Hidro grup (borular, musluklar ve vanalar);
8. Eşanjör hava tahliyesi: A - sistemden dönüş, B - sisteme besleme

Çoğu zaman, ısıtma elemanları üzerinde çalışan kazanlar, duvara monte edilmek üzere monte edilmiş tip üretir ve oldukça haklıdır. Cihazın derinliği genellikle 25-30 cm'yi geçmez, ünitenin mükemmel tasarımından bahsetmez, herhangi bir oda iç mekanına çok iyi uyum sağlar.

İstediğiniz sıcaklığı ayarlayarak odanızın uygun bir mikro iklimini seçebilirsiniz ve bu fonksiyon, odadaki ve ısıtma devresindeki sıcaklığı izleyen sensörler ile donatılmış tetik termostatik vanalar tarafından sağlanır.

Boru şeklindeki elektrikli ısıtıcının kendisi çelik, bakır veya titanyumdan yapılmıştır ve bu boruda nikromdan yapılmış bir spiral vardır ve temas çubukları uçlarda lehimlenir. Metal borudaki spiral kuvars kumu ile preslenir ve kontak çubukları porselen tıkaçlarla sabitlenir, böylece nikrom dış ortamla temas etmez.

220 / 380V şebekesinden çalışan kazanların gücü birbirinden büyük ölçüde farklılık gösterebilir, ancak ev kullanımı için, kural olarak, çıkışın 2 ila 30 kW arasında olabileceği tek fazlı (220V) üniteler kullanılır.

Örneğin, en üstteki fotoğrafta, dünyada popüler olan pazarda ikinci sırada yer alan Alman modeli WAILLANT eloBLOCK'u görüyorsunuz. Böyle bir cihazın gücü yaklaşık 6-28 kW olabilir, böylece her zaman ısıtılmış alanın bulunduğu bir konak için doğru modeli seçebilirsiniz.

WAILLANT eloBLOCK modeli, ısıtma elemanları üzerinde çalışan tüm benzer kazanların büyük çoğunluğu için tipik olan 85 ° C'ye kadar maksimum su ısıtma moduna sahiptir. Bu modifikasyonda, genleşme tankı 7 litrelik bir kapasiteye sahiptir ve tavsiye edilen optimum aralık 1-2 bar olmasına rağmen, çalışma basıncı 0.8-3.0 bar arasında değişebilir. Böyle bir cihaz sadece 34 kg ağırlığındadır ve boyutları (yükseklik / genişlik / derinlik) 740x410x330 mm'dir.

elektrotlar

Elektrotlu kazanlarda, ısı taşıyıcıyı ısıtma prensibi, gaz, dizel veya katı yakıt üniteleri olsun, diğer tüm yöntemlerden temel olarak farklıdır - burada ısıtma devresinin kaynağı, sıvının kendisidir. Burada çalışma prensibi çok basittir - tankta sürekli olarak soğutucu ile temas halinde olan iki adet polar elektrot vardır.

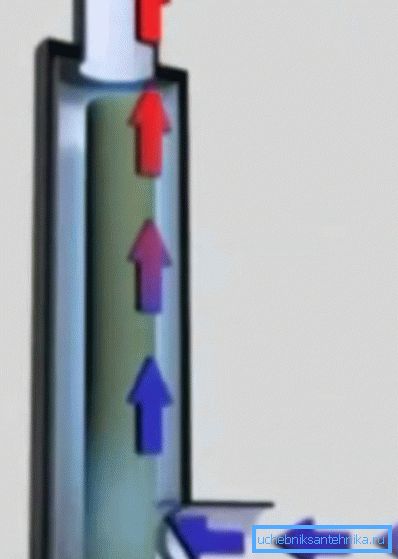

İster 220V isterse 380V olsun, 50 Hz frekansında kalır, bu nedenle elektrotların polaritesi saniyede 50 kez değişir, aynı frekansta iyonların zıt yönlerde hareket etmesine neden olur. Iyonların bu hareket hızından, sıvı ısınır ve ısıtma devresine sıcak bir durumda girer, akışlı bir kazan gibi bir şey elde edilir, sadece ısı eşanjörü ve brülör yoktur.

Soğutma sıvısı elektrotları kapatır ve bir sızıntı olursa, devre açılır ve voltaj devresinde kısa devre olmadığından sistem kapanır.

Bu tabloyu kullanarak, kazanın istenen modifikasyonunu seçebilirsiniz.

gaz

Konveksiyon (geleneksel) kazanlar

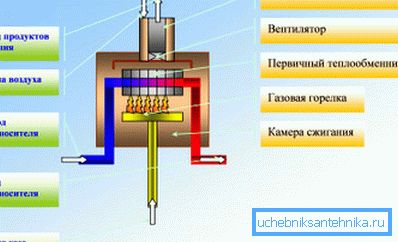

Rusya Federasyonu'nda geleneksel gazla çalışan buhar kazanları en yaygın olarak kullanılmaktadır, konveksiyon prensibi ile çalışırlar - ısıtma odasında bulunan bir gaz brülörü, ısı değiştiriciyi ısıtır ve kapalı bir daire içinde sisteme sıcak su verir.

Çalışma şeması oldukça basittir, fakat aynı zamanda, odanın içindeki ısı, ısıtma için tüketilmez, ancak egzoz gazı tüpüne atık olarak - yanma ürünleri olarak deşarj edilir. Sonuç olarak, çıkış gücü farklı olabilse de - çıkış gücü farklı olabilir - 16 kW'dan 36 kW'a ve hatta daha fazla, ancak bu gaz tüketimini önemli ölçüde artırır.

Geleneksel gaz üniteleri, sadece ısıtma sistemi veya çift devre için kullanılan tek devreli olduğu gibi, monte edilebilir veya zemine monte edilebilir, burada ikinci devre sıcak su beslemesi (HWS) için tasarlanmıştır. Tüm bu kurulumlar, kontrol valfini, entegre sirkülasyon pompasını ve elektronik ateşlemeyi oluşturan elektronik sensörler ile donatılmıştır.

Isı değiştiriciler

• Bu ekipmanın en önemli dezavantajı, çelik, dökme demir ve alüminyumdan yapılabilen ısı eşanjörleridir ve burada zayıf nokta, gaz ve dumanın yanması sonucu ortaya çıkan zehirli yoğuşmadır. Yoğuşma oluşumu noktası 55-57 ° C'dir ve bu nedenle yoğuşmalı kazanlar için en uygun sıcaklık 60-80 ° C'dir.
• Malzemeler hakkında konuşursak, o zaman en güvenilir, muhtemelen, kalın duvarları nedeniyle dökme demir olarak adlandırılabilir, ancak gerçekte, ısıya dayanıklı çelikten yapılmış cihazlar daha uzun bir kullanım ömrüne sahiptir, ancak eğer çalışma kurallarına uyuyorsanız, bunlardan herhangi birini iyi arayabilirsiniz.

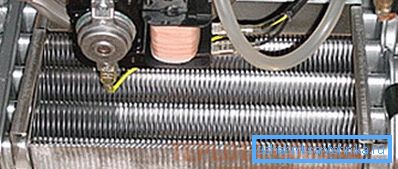

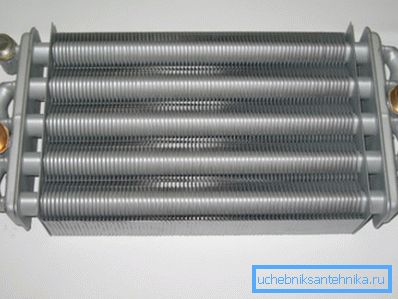

• Randevu ile ısı eşanjörleri iki tipe ayrılabilir - bunlar sadece sıcak su fonksiyonunun eklendiği ısıtma ve çift devre için kullanılan tek devredir. Ancak tüm çift devreli ısı değiştiriciler birbirinden farklıdır - ısıtma ve sıcak su beslemesinin ayrı devreler olduğu iki yönlü termik tipte (boruda boru) veya ayrı olabilirler.
• İlk bakışta, bitermik versiyonun daha iyi olduğu görülüyor, çünkü çok daha kompakt ve daha hafif, ama aslında gerçek iş durumlarına tam olarak uymuyor, ancak kapasite ve güç birbirleriyle tam olarak eşleşebiliyor. Bu özerk sistemlerde bile, nadiren herkesin damıtılmış su kullanması ve diğer her türlü suyun tuzları ve alkalileri içermesi ve ev filtreleriyle temizlenememesidir.
• Isınmanın sonucu olarak, ölçeğin bir çok farklı yolu olmasına rağmen, bitermik bir cihazda temizlemenin neredeyse imkansız olduğu duvarlarda ölçekler oluşur. Duvarın gerisinde kalırlarsa, hala çözünmezler ve ince tüpte bir tıkanıklık yaratmazlar. Deneyim, bunların üzerinde ısı oluşması durumunda temizlenebilen ayrı ısı eşanjörleri ile gazlı ısıtma kazanları satın almanın hala daha iyi olduğunu göstermektedir.

Yoğuşmalı kazanlar

Gaz yoğuşmalı kazanlar için kondens, düşman değil, ünitenin verimliliğini artırmanın en kesin yolu - sadece düşünün, çoğu model için bu faktör yaklaşık% 109-11! Bütün bu ünitenin çalışması prensibi sayesinde mümkündür.

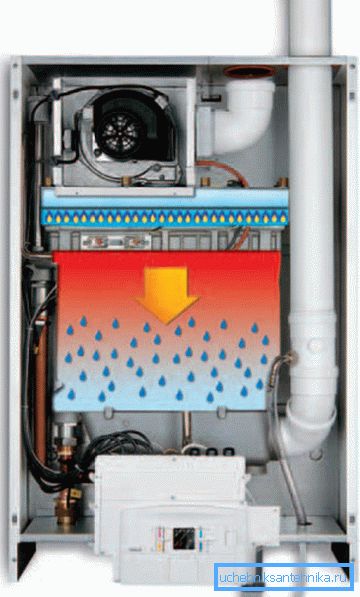

Yanma odasında, işlem sırasında, sıcaklığı 150-180 ° C'ye ulaşan asidik buharlı hava vardır, ancak geleneksel ünitelerde havalandırma borusu içinden sokağa derhal boşaltılır ve burada bu ısı ısı değiştiriciyi ısıtmak için kullanılır.

Gazın sıcaklığı kritik noktaya (55-57 ° C) ulaştığında, asit yoğunlaşmasına dönüşür ve haznenin dibine düşer, burada özel bir kanal aracılığıyla, filtreler yoluyla, ekipmanın dışına yönlendirilir.

Bu prensibe bağlı olarak, yoğuşmalı gaz kazanları da düşük sıcaklık olarak adlandırılırlar, çünkü en uygun mod 30-55 ° C'dir, ancak 110 ° C de çalışabilir ve yüksek sıcaklıkta bir ısıtma devresi sağlarlar. Isı taşıyıcı sıcaklığının nadiren 50 ° C'ye kadar yüksek verimlilikte olduğu yerden ısıtma sistemi için çok uygundurlar.

Tabii ki, bu tür kazanların fiyatı geleneksel olanlardan çok daha yüksektir, ancak bu nitelik oranı, birimin başlangıç ​​maliyeti için çok hızlı bir şekilde öder.

Sonuç

Yurtiçi kazanınızı kendi ellerinizle kurarken, fırlatmayı denetlemek için bir lisansa sahip bir uzmanı davet etmeniz gerektiğini hatırlatmak isterim. Bu durumda garanti süresi, satış tarihinden itibaren değil, ünite başladığı andan itibaren hesaplanacaktır.
