Yerden ısıtma radyatörleri: cam duvarlı bir odanın nasıl

Duvar tipi piller ne kadar çok yönlü olursa olsun, çoğu duvarları camdan yapılma olan geniş odalarda kurulum için kesinlikle uygun değildir. Bu durumda, diğer ısıtma radyatörleri kullanılır: zemine gömülür veya ayaklara monte edilir.

Uygulama, hantal ve estetik ısıtma cihazlarını tamamen maskelemenize izin verdiği için ilk seçeneğin en kabul edilebilir olduğunu gösterir. Bu cihazların kullanımı ve kurulumu ile ilgili özellikleri aşağıda tartışılacaktır.

Olağandışı ısıtma ekipmanları

Tasarım özellikleri

Yerden ısıtma radyatörleri nadiren kullanılır, ancak bazen sadece vazgeçilmezdir. Uygulamalarının ana kapsamı geniş cam alanlı odaların ısıtılmasıdır. Sadece büyük pencerelere veya bahçeye erişimi olan kapalı bir terasa sahip oda olabilir.

Bu durumda, ısıtmanın birkaç yolu vardır:

1. Yan tarafa veya arka duvara monte edilen klasik piller. Bu seçenek en verimsizdir, çünkü herkes ısıtma ekipmanının odanın en soğuk yerine, yani pencerelere monte edilmesi gerektiğini bilir. Ayrıca, bu şekilde, mimar veya tasarımcı tarafından tasarlanan iç stil rahatsız olabilir.
2. Yerden ısıtma sistemi. Ahşap, zemin için bir malzeme olarak kullanıldığı takdirde uygulanamayan iyi bir çözüm: parke, masif veya güverte tahtası vb. Gerçekte, düşük bir termal iletkenlik katsayısına sahip olmasıdır. Bu, böyle bir ısıtma sisteminin verimliliğini önemli ölçüde azaltacaktır.

Ayrıca, böyle bir çözümün fiyatı, kanal ısıtıcılarının kurulum maliyetinden çok daha fazla olacaktır.

1. Yer üstü radyatörler. Isı transfer akışkanlı ısıtma ağlarında kullanılan klasik pil çeşitlerinden birini temsil eder. Sadece kurulum şekli ve şekli bakımından farklılık gösterirler: zemine yerleştirilmiş bu amaç için (kanallar) özel olarak tasarlanmışlardır.

Bu akülerin üstünde, hava akışını engellemeyen ve takılı ekipmanı mükemmel şekilde maskeleyen barlar bulunur.

Bu çözümün avantajları şöyledir:

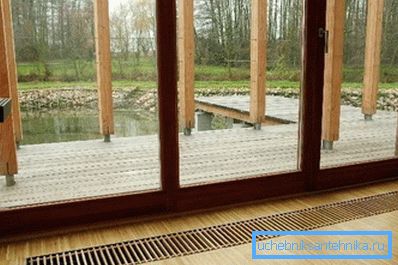

• Isı kaynağı en çok ihtiyaç duyulduğu yerde bulunur;
• zeminin altında bulunan bir pil, kapıya veya pencereye erişimi engellemez ve odanın tasarımında uyumsuzluğa neden olmaz.

Modern inşaat süpermarketleri, zemine monte edilen iki tip radyatör sunmaktadır:

1. Hull. Bu durumda, ısıtma elemanı zemine monte edilen ve bir kanal görevi gören özel bir kasaya monte edilir.
2. Vücut olmadan. Bu tür radyatörler daha önce tasarlanması gereken nişlere yerleştirilir.

Vücut radyatörleri

Isıtma elemanlarının monte edildiği kutular ince galvanize metalden yapılmıştır. Isı koruma özelliklerini arttırmak için vücudun duvarları yalıtım malzemeleri ile kaplanır ve uygun renkte boyanır.

Isıtıcının kendisi, ısı eşanjörü plakalarının kaynaklandığı ve hava ile temas alanını arttıran özel bir borudan yapılmıştır. Bu elemanlar için malzeme, sıcak suyun sıcaklığını çevreleyen hava kuyusuna transfer eden alüminyumdur.

Davanın üstünde ahşap veya metalden yapılmış dekoratif ızgaralar kapalı. Bu, hem parke hem de seramik karolarla birleştirilmiş bir seçenek seçmenizi sağlar.

Vücut radyatörleri aşağıdaki boyutlarda gelir:

• genişlik - 5 ila 25 cm;
• uzunluk - 50 cm'den birkaç metreye;
• derinlik - 10 ila 70 cm.

Zeminin altında bulunan pilin verimliliği sadece ısı eşanjörünün alanına ve soğutucu akışkanın sıcaklığına değil, aynı zamanda hava konveksiyon hızına da bağlıdır. En güçlü modeller ayrıca elektrikli fanlar ile donatılabilir. Bu çözümün dezavantajı, ekipmanı elektrik şebekesine ve onun tarafından üretilen daha yüksek bir gürültü seviyesine bağlanmasıdır.

ambalajsız

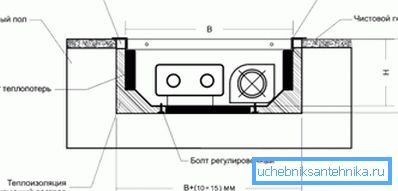

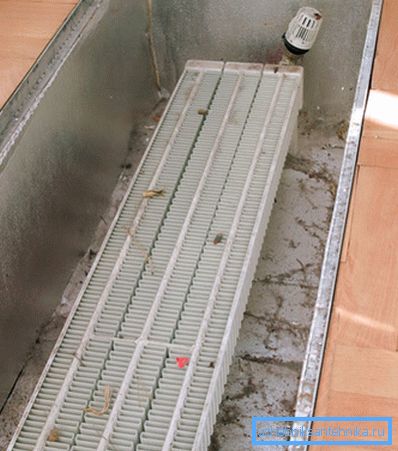

Bu radyatörler, özel olarak tasarlanmış oluklarda zeminin altına monte edilir. Nişler, herhangi bir yanmaz dekoratif malzeme ile izole edilmiş ve kaplanmış bir dikdörtgen şeklinde yapılmıştır. Derinlik, genişlik ve uzunluk, bunlara monte edilecek radyatörlerin boyutuna göre tasarlanmıştır.

NOT! Nişin tabanı ile konvektörün ısı eşanjörü arasında 10 cm'den az olmayan bir boşluk olması gerektiğini unutmayın, odanın tekdüze ısıtılması olanaksız hale gelmeden, havanın doğal konveksiyonunu düzenlemenize izin verir.

Yukarıdan, zemindeki oluk bir ızgara ile kaplıdır. Takılı radyatörün temizliği ve bakımı için erişim sağlayarak, içinden geçen insanların ağırlığına dayanabilecek ve kolayca sökülebilecek kadar sağlam olmalıdır. Koruyucu ızgara takılı olduğu girintinin kenarları metal veya alüminyum köşelerle dekore edilebilir.

Güç hesaplama

Boyut belirleme ve buna göre, niş ısıtıcının gücü klasik batarya ile aynı şemaya göre yapılır. Gerekli rakamlar, inşa edilen bina için proje belgelerinde yer alan mühendislik hesaplamalarından alınabilir.

Ancak, zeminin altında bulunan radyatörlerin verimliliğini en üst düzeye çıkarmak için, bu gibi nüanslar dikkate alınmalıdır:

• projenin gerektirdiği gücü% 20 daha yüksek olan niş ısıtıcıları kurmak gerekir;
• Pilin uzunluğu 3 metreden fazla ise, boru hatlarına diyagonal olarak bağlanması tavsiye edilir (sıcak su, cihazın karşıt uçlarında bulunan borulara girer ve çıkar).

Montaj cihazları

Bir mimari projenin geliştirilmesi

Derhal, ankastre ısıtma radyatörlerinin kurulum açısından oldukça karmaşık bir ekipman olduğuna dikkat edilmelidir. Bu nedenle, yetenek ve becerilerinize% 100 güveniyorsanız, işi kendi ellerinizle yapmak mümkündür.

Bu tür ısıtma cihazlarının kullanılma olasılığı, binanın mimari tasarım aşamasında atılmalıdır.

Aşağıdaki nüansları dikkate almak tavsiye edilir:

1. Oluşturulan çizimin sıhhi ve diğer hizmetlerin gerekliliklerine uygun olduğundan emin olun. Birinci katta istenilen zemin kalınlığını veya ikinci kattaki betonarme döşeme plakalarının mukavemetini gözlemlemek önemlidir. Aslında, radyatörlerin yanı sıra boru hatları da aynı yere monte edilecek, soğutucu madde tedarik edecek ve çıkarılacaktır.
2. İstenilen büyüklükteki kanalın hazırlanması önemlidir. Daha derin ve daha uzun, daha güçlü bir pil takabilirsiniz. Ancak, bu büyüklükteki zemindeki yapı, yapının mukavemet özelliklerini etkilemektedir, bu nedenle, hesaplamaların yapıldığı mühendis, bir radyatörün zeminin altına monte edilme olasılığını dikkate almalıdır.

Isıtma sisteminin düzenlenmesi

Binanın yapısal unsurlarına ek olarak, iklim sistemi de tasarıma tabidir. Özellikle, soğutma sıvısını besleyen boruları doğru bir şekilde yerleştirmeniz ve aynı zamanda borulardan ve radyatörlerden biriken havayı kaldıran hava valflerinin montaj yerini belirlemeniz gerekir.

Dikkat edin! Yerden ısıtma radyatörü, duvara monte edilmiş bir batarya gibi çalışmıyor. Bu, öncelikle akışkan akışına karşı diğer dirençten kaynaklanmaktadır. Bu nedenle, tasarım yaparken, çok dikkatli bir hidrolik hesaplama yapmak ve termik valflerin çalışma modlarını seçmek gerekir.

Aksi takdirde, radyatörlerin ürettiği ısı enerjisi, odadaki havayı istenen sıcaklığa getirmek için yeterli olmayacaktır.

Elektronik valfler ve sensörler kullanarak radyatörlerin otomatik kontrolünü sağlamak tavsiye edilir. Bu, yalnızca konfor eklemekle kalmayacak, aynı zamanda enerji kaynaklarını daha ekonomik (gaz, dizel, elektrik vb.) Kullanma fırsatı da sağlayacak dış koşullara bağlı olarak çalışma modlarının daha hassas bir şekilde ayarlanmasını sağlayacaktır.

Montaj niş

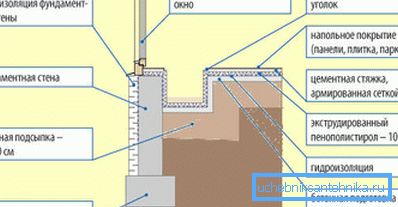

En önemli aşama, radyatör için bir niş oluşturuyor. Tasarımı için talimatlar basittir. Burada sadece çok önemli bir durumun gözlemlenmesi önemlidir - sürekli bir su yalıtım tabakası sağlamak (özellikle birinci katta zemin döşemesinin “zemin üzerinde düzenlendiği” bir niş yerleştirilirse).

Sunum kolaylığı için çalışma süreci birkaç ardışık aşamaya ayrılacaktır:

1. Gerekli uzunlukta ve genişlikte bir niş hazırlanmaktadır. Zemin henüz su basmamışsa, yapılması kolaydır. Ama bitmiş döşemede de gerekli olukları yapabilirsiniz. Daha uzun sürmeyecek.

1. Suya karşı koruma kaplama veya rulo malzeme kullanımı ile yerleşir. Isıtıldığında insan vücuduna zararlı maddeler yaymadıklarından emin olun.
2. Bir sonraki aşamada ısınma var. Bir niş köpüklü polistiren ya da düşük bir ısı iletkenliği katsayısına sahip başka bir malzeme bırakabilirsiniz.
3. Bundan sonra, bir niş dekoratif malzeme yapmak gerekir. Teras veya veranda zemini döşemek için kullanılan seramik fayanslarla sıvalayabilir ya da süsleyebilirsiniz. İlk durumda, tabanın sıcaklığın ve büzülme hareketlerinin bir sonucu olarak çatlamayı veya parçalanmayı önlemek için yüzeyin bir ağ ile güçlendirilmesi gerekmektedir.

Dikkat edin! Eğer böyle bir sistem ikinci kata monte edilirse, o zaman evi tasarlayan mimar ya da mühendis, örtüşmeyi azaltmayı ve destek kirişlerini ya da betonarme döşemelerin düzenini sağlamalıdır, böylece niş, bunların üzerinden geçmez.

Konvektörün girintisinin üst kenarı köşelerle dekore edilebilir ve dekoratif ve koruyucu ızgarayı tutan köşebentler sağlayabilir.

Kombine çözümler

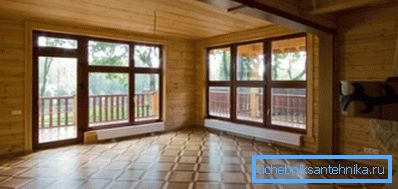

Büyük pencereli çok geniş odaları ısıtmak gerektiğinde, kanal ısıtıcıları diğer iklim ekipmanlarıyla birleştirilebilir:

• klasik radyatörler;
• yerden ısıtma sistemi.

Bu durumda, tüm monte edilen cihazların çalışmalarını bağımsız olarak koordine edecek ve en etkin ve ekonomik sonuca ulaşacak olan otomatik klima kontrol sistemini kurmak ve doğru şekilde yapılandırmak gerekir.

Sonuç

Yerden ısıtma kanalı ısıtma radyatörleri, geleneksel sistemlerin kurulmasının imkansızlığı veya ısıtılmış zeminlerin tasarlanmasının uygun olmaması durumunda, alan ısıtması için mükemmel bir çözümdür. Ancak, diğer yenilikçi ısıtma yöntemleri de vardır (ayrıca bkz. Rifar Isıtma Radyatörlerinin Özellikleri ve Yararları makalesi).

Aşağıdaki videodan onlar hakkında daha fazla bilgi edinebilirsiniz.
