Yüksek kaliteli ve uzun bir süredir iki katlı bir evde nasıl

Ne yazık ki, iki katlı bir evde ısıtmanın nasıl yapılacağı sorusu, bina inşa edildikten sonra, iletişimin döşenmesi için hiçbir nişin bulunmadığı zaman sorulmaktadır. Ve bazen elektrik kablolarının kablolanması bile küçük bir bölüm yaptı, böylece elektrikli aletleri 1 kW'dan daha fazla güce bağlamak tehlikeli.

Bununla birlikte, odanın ısıtılması gereklidir, bu yüzden, kanalların oluşturulmasından, kabloların tek tek bölümlerinin değiştirilmesine ve hatta bazen odaların yeniden planlanmasına (yani oldu) devam etmeliyiz. Şimdi dikkatimizi iki ana ısıtma tipine çeviriyoruz - bu bir su ısıtmalı zemin sistemi ve bir radyatör devresi ve tematik bir video klibi bize yardımcı olacak.

ısıtma

Not. İki kat için geleneksel ısıtma ve pişirme sobalarının yeterli bir ısıtma kaynağı olmayacağını derhal söyleyebiliriz - burada su kaynatıcılarına ihtiyaç var. Tabii ki, odayı IPO (kızılötesi film ısıtması) yardımıyla ısıtmak mümkün, ancak özellikle ısı transfer akışkanları hakkında konuşacağız.

ısıtıcılar

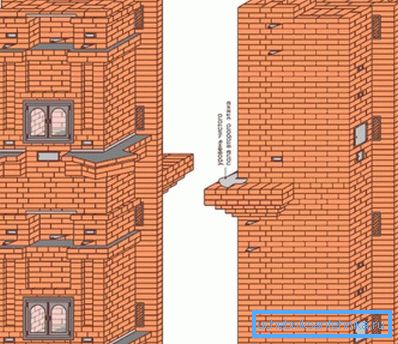

Belki de ısıtma için en basit çözüm, iki katlı bir ısıtma sobasıdır - aslında, geleneksel bir sobadan farklı değildir, sadece iki parçaya bölünür ve neredeyse iki kat fazla inşaat malzemesi alır. Ancak ana ısıtma kaynağı olarak böyle bir tasarım yapmak çok uygun değil.

Yine de, burada binanın iyi bir şekilde ısınması için çok miktarda odun ve kömür alacaktır, ki bu da odaya ve tüm bunlara çöp toplayacaktır, yakıt hazırlama zorluklarını hesaba katmadan, kül tablasını temizleme vb.

Not. İki katlı bir evin soba ısıtması, yardımcı olduğu durumlarda iyidir, çünkü bu ısıtma yöntemi çok zaman alır.

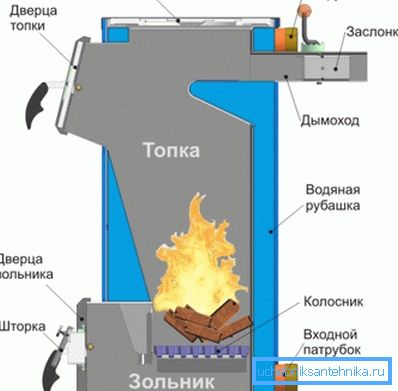

KLIVER-18P, 180m'lik bir yaşam alanına sahip iki katlı bir ev için su ısıtması sağlayabilen, doğrudan yanmalı katı yakıtlı bir kazandır.², Ayrıca, ocağın varlığı üzerinde pişirmenizi sağlar. Buradaki ana yakıt türü yakacak odun ve kömürdür, bunlar fırına kolayca yüklenebilir - hacim bakımından yarım metre kütük tutmanıza olanak tanır ve kömür doğrudan bir kovadan yüklenebilir. Bir katı yakıt kazanı, iki katı ısıtmak için bir ocaktan çok daha verimlidir - daha az yakıt gerektirir ve su ısıtma devresi için bir ön hazırlık olarak tasarlanmıştır.

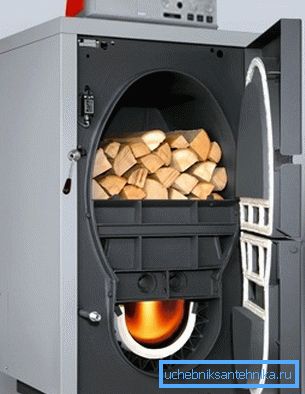

Kanadalı fırın Buleryan'a dayanan katı yakıt ekipmanı, piroliz veya jeneratör setleri son zamanlarda çok geniş bir şekilde kullanılmaya başlandı. Çok ekonomikler.

Örneğin, yakacak odun kullanırsanız, bir gün boyunca yoğun bir yanmayı desteklemek için, genellikle iki koloni, günde bir, diğeri ise akşam olmak üzere iki kez koyulur. Bu randıman, piroliz ile elde edilir, yani, yakıtın yanmasından gelen artıklar, hemen hemen hiç bitmeden, neredeyse hiç kalıntı kalmadan başka bir odaya girerler (bu tür fırınlar, bir su ceketi ile veya su ceketi olmadan kullanılır).

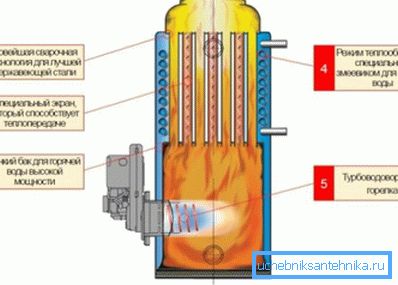

Sıvı yakıttaki ısıtma üniteleri, kural olarak dizel ve akaryakıt üzerinde çalışır, bu nedenle dizel olarak da adlandırılır. Motorda olduğu gibi, hemen hemen aynı bir enjeksiyon sistemi ve yakıtın tutuşu vardır.

Bu tür kazanlar, tüm hava koşullarında çalışabildikleri gibi, tam otonom destek ile ülkemizin her bölgesi için uygundur. Bazılarının ısıtıcının otomatik kontrolünü çalıştırmak için 220V'a bağlanması gerekir. Bu tür ekipmanların ana dezavantajı, soğuk mevsimde harcadığınız yüksek solaryum fiyatıdır - örneğin, gaz veya yakacak odun size çok daha ucuza mal olacaktır.

Elektrikli ısıtıcılar arasında, elektrot kazanları Galan artık birçok ülkede lider durumda. Ve son zamanlarda Rusya Federasyonu'nda ekonomik ve verimli ısıtıcılar olarak daha popüler hale geliyorlar (bir ısıtma kazanı ile karşılaştırıldığında,% 20 daha ekonomiktir ve verimliliği% 98'e kadardır).

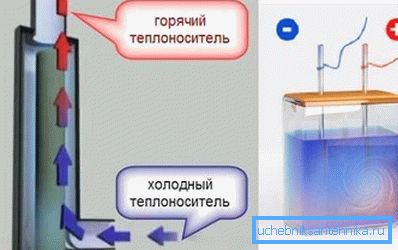

Isının özü şu şekildedir: kutup elektrotları arasındaki akışkan, daha kesin olarak iyonlar, hareket yönünü saniyede 50 kez değiştirir (ağımızdaki mevcut frekans 50 Hz'dir), ki bu sıcaklığın keskin bir şekilde yükselir. Buradaki sıvının, bir elektrikli spiral ısıtma elemanının işlevini yerine getirdiği ortaya çıkmaktadır.

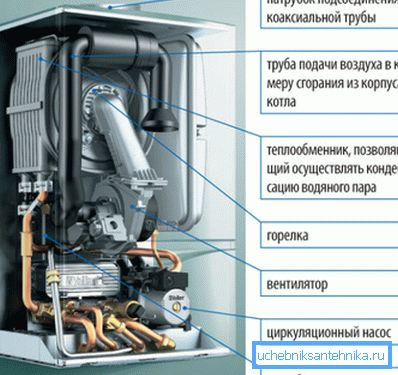

Rusya Federasyonu'nun birçok bölgesinde, doğal gaz kullanmak mümkündür ve hatta böyle bir imkanın olmadığı yerlerde bile, çok verimli, karlı ve uygun olduğu için ısınmak için sıvılaştırılmış propan kullanırlar. Konveksiyonlu kazanlar otomatik modda çalışır (ayarlar manuel olarak ayarlanır) ve birkaç ay boyunca sahiplerinin bulunmasına izin verir (tatil modu vardır) ve optimum çalışma sıcaklığı 60-80 ° C'dir, ancak bu bir önkoşul değildir.

Verim büyük ölçüde, çoğunlukla çelik veya krom-nikelden yapılmış olan ısı değiştiricisine bağlıdır, fakat aynı zamanda demir ve bakır da vardır, bu arada, servis ömrü de malzemeye bağlıdır, çünkü kondens (kritik nokta 55-57 ° C) metal için aşındırıcıdır .

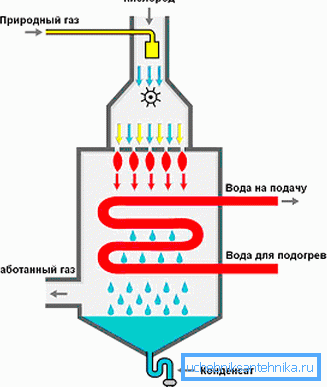

Bir kereliğine ısıtmalı zemine sahip iki katlı bir ev ısıtmak için, bir yoğuşma ünitesinin bir ısıtıcı için en uygun seçenek olduğunu söyleyelim. Verimliliği yaklaşık% 105-107'dir ve sıcaklık aralığı ısı eşanjörüne zarar vermeden 30 ° C ila 90 ° C arasında değişebilir.

Bununla birlikte, bu sistem, ortalama su sıcaklığının 30-60 ° C olduğu düşük sıcaklıklı devreler (ısıtılmış zeminler) için daha uygundur, fakat yoğuşma noktası 50-57 ° C'dir. Sonuç olarak, atmosferik brülör kondansatında her zaman orada olacak ve bu da% 10-15'lik bir ek termal enerjidir.

Tabii ki, kondensat saf haliyle kullanılmaz, çünkü orada asitler vardır ve bir telafi ediciden geçer - bu ek kaynağa, verimliliğin aşırı yüksek bir yüzdeden kaynaklanması gerekir.

Kablolama yöntemleri

Not. Isıtma kazanı (ocak), devre düzeni (radyatörler, yerden ısıtma, radyatörler ve yerden ısıtma) tercih ederseniz, her zaman aynı kalır. Tek istisna, cihazların özerkliği ile kollektör boruları olacaktır.

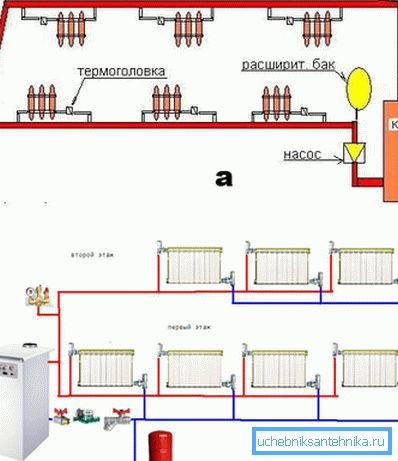

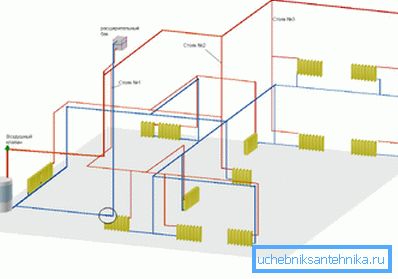

• Çoğu zaman, iki katlı bir evin ısınması, tek boru veya iki borulu olabilen bir radyatör devresi yardımıyla yapılır, burada besleme sistemi ve sıcak ve boşaltma (dönüş) soğuk suyu birbirinden ayrı olarak monte edilir. Tek boru prensibinin özü oldukça basittir - su ve / veya bir sirkülasyon pompasının genleşmesiyle oluşturulan basınç altında bir ilmikli ana boru vasıtasıyla, soğutucu madde radyatörlere çıkışlardan girer.
• Bu sistemin önemli bir dezavantajı var - radyatörün dijital aralıkta daha uzakta yer alması, diğer akülerden geçmiş olan ve sıcaklığını kaybeden su alacak kadar soğuk.. Bazı durumlarda, kapatma batarya bağlantısının giriş ve çıkışı arasındaki hat üzerine kesme vanaları monte edilir ve sirkülasyon akışını ısıtıcı bölümlerinden geçirir. Uygulamada gösterildiği gibi, sıcaklık kaybı olmaksızın tek borulu bir ısıtma devresi sistemi için en fazla 3-4 radyatör kullanılabilir.
• İki borulu bir devre kullanıldığında, soğutulmuş sıvının başka bir kanaldan boşalması nedeniyle neredeyse hiç ısı kaybı olmaz, bu nedenle, iki katlı bir evde üç düzine radyatör takarsanız, hattın sonunda soğutma neredeyse algılanmaz olacaktır.. Hem bir hem de diğer durumda, boruların eğimi veya eğimin zorunlu olmadığı dolaşım pompası tarafından elde edilen yeterli dolaşımın sağlanması çok önemlidir. Bazı durumlarda, geri dönüş borusuna ilave bir pompa monte edilir, bu da ısıtma kazanı dahili motoruna yardımcı olur.

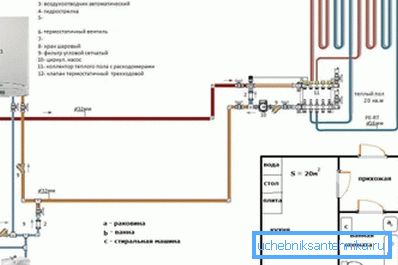

• Isıtmalı bir zemini kullanarak kendi elinizle iki katlı özel bir ev ısıtmak isterseniz, elbette ki bir yoğuşmalı kazan kullanmak en iyisidir ve bağlantı şeması iki borulu radyatör devresine çok benzerdir, bunun yerine bir batarya yerine bir su borusundan bir spiral veya bir yılan olacak.. Odaların çok büyük olduğu durumlarda, bunları iki veya üç kanala bölmek en iyisidir, bunların her birini besleme ve deşarj bağlı bir tarak aracılığıyla beslemek.

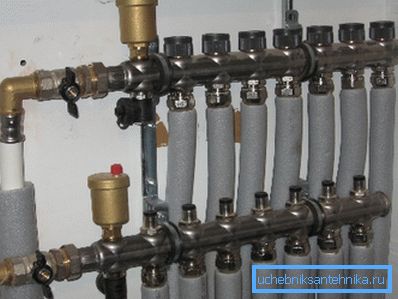

• Alternatif olarak, her katta iki tarak kurabilirsiniz (biri beslenmek için, diğeri dönüş için), ancak büyük olasılıkla, çok büyük tarakları monte etmeniz gerekecektir.. Bu tür cihazlar, binanın farklı bölümlerinde daha iyi dağıtılır, böylece düğüm başına 4-5'ten fazla bağlantı yoktur.

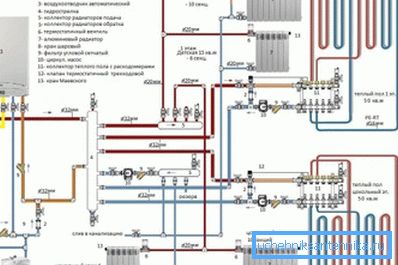

• İki katlı bir evde ısıtma kablolarının farklı devreler, radyatör ve yerden ısıtma kullanılarak yapılması durumunda, her bir ısıtıcı grubunun otonom bir sıcaklığa sahip olduğu kollektör ısıtması prensibini kullanmanız gerekir.. Isıtma radyatörleri için 60-80 ° C su sıcaklığına ihtiyacınız varsa, ısıtılmış bir zemin için aynı mikro iklime ulaşmak için 30-50 ° C yeterli olacaktır.
• Ancak soğutma sıvısı aynı kazandan beslenir, bu nedenle akış sıcaklığı, üç yollu otomatik bir valf tarafından düzenlenir, aslında, bir baypas görevi görür. Yani, sıvı örneğin 70 ° C'lik bir sıcaklıkta radyatörlere verilirken, taban için sadece 40 ° C'ye ihtiyaç duyulur ve bu durumda valf otomatik olarak akışı geri dönüşe yönlendirir. Zemin devresindeki su 40 ° C'nin altında soğutulduğunda, valf yeni bir sıcak soğutucu akışkanı üretir.

Sonuç

Eğer böyle şeyleri hiç kendin yapmadıysan, o zaman bu yazının bilgileri senin için yeterli olmaz. Bu durumda, bağımsız çalışma için, kazanları, fırınları ve devreleri kurma nüanslarına dikkat etmeniz gerekir.
