Yurtiçi su ısıtma soba ısı değiştirici

Herhangi bir ısıtma sisteminin normal çalışması, ısı değiştiricisine, ısı enerjisinin soğutucuya aktarıldığı özel bir cihaza bağlıdır. Evde ısıtma için sadece endüstriyel tasarımı kullanamazsınız, aynı zamanda kendiniz de yapabilirsiniz. İkinci durumda, ısı jeneratörü genellikle bir tuğla fırındır. Aşağıda, cihazın ana işlevlerini, evin ısınması üzerindeki etkisini, nasıl kendiniz yapabileceğinizi ve şemaya göre nasıl bağlayacağınızı öğreneceksiniz.

Isı değiştiricinin fonksiyonel özellikleri

Termal enerji, ekipmanın metal duvarlarından soğutucuya aktarıldığında, özel bir ev veya apartman kullanım yüzey cihazları için ısıtma sistemleri.

Bu prensip, katı yakıt, gaz veya elektrikli ısıtma kazanlarının tasarımında en eksiksiz şekilde uygulanır:

1. Isıtıcının içinde bulunan kavisli borular boyunca dolaşan su veya antifriz, yakıt yakarak ısıtılmış.
2. Bundan sonra, ısıtılmış soğutucu, ısıtma devresinin boru hattı boyunca hareket eder ve pillerdeki soğutulmuş su, ısı değiştiricisine akmaya başlar..

Muhtemelen, birçoğumuz, sıradan bir tuğla fırının yardımıyla, odanın “kaba” olanla temas etmediği evin ısınması mümkün olmadığının farkına vardık. Problemin çözümü, içinde bir su ısıtma kazanı haline getirecek olan bir ısı eşanjörü olabilir.

Şekli ve boyutu, ocak kutusunun boyutlarına uymalıdır. Boru hatlarını ve radyatörleri cihaza bağlamanız ve ardından sistemi soğutucu su veya antifriz ile doldurmak gerekir. Bataryaları ocaktan uzakta odalara monte ettikten sonra, evde etkili bir ısıtma yapmak mümkün olacaktır.

türleri

1. En yaygın su ve hava ısı değiştiricileri. Birincisi, sıvı transferler havadan daha iyi ısı transfer ettiğinden daha pratiktir.
2. Baca dışında kurulmuş bir depolama tankını andıran benzer bir cihaz da bulunmaktadır.

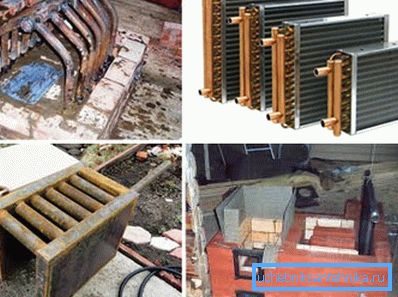

İpucu: perakende zincirlerinde satışa sunulan endüstriyel ısıtma sistemleri zaten ısı eşanjörleri ile donatılmıştır. Tasarımları, soğutucuyu verimli bir şekilde ısıtmak için tasarlanmıştır.

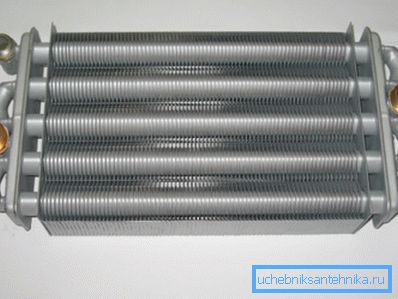

Genellikle fabrikada, bu tür cihazlar bakırdan yapılır. Boru, geniş bir ısı değişimi alanı sağlandığından, virajlara enine bir çok levhaya sahip olan bir bobini andırmaktadır.

Evde böyle bir seçenek oldukça sorunlu olur. Bu nedenle, daha basit bir model seçmek daha iyidir.

Sistem nasıl çalışır?

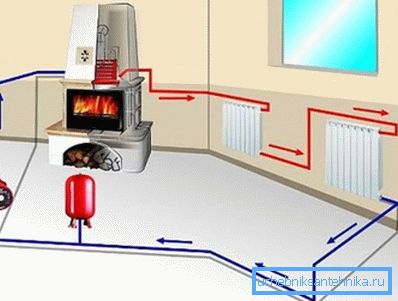

Isı değiştiricinin çalışma prensibi ve önemli değil - fabrika ya da kendi kendine yapılan, aynı. Isı jeneratörü (kazan veya soba), yakıtın kullanımından enerjiye aktarır, daha sonra soğutma sıvısı boru hatlarını tüm odalara taşır.

Bu ısıtma yöntemi, bina boyunca ısıyı eşit bir şekilde dağıtmayı mümkün kılar. Ayrıca, tesislerin önemli ölçüde daha hızlı ısınması ve enerji maliyetlerinin düşürülmesi de önemlidir.

Özel bir evde soba ısıtması iki şekilde iyileştirilebilir:

• Isı değiştiricinin belirli bir büyüklüğünde yeni bir fırın döşemek;
• Kendi cihazınızı mevcut ısıtma cihazına, yakıt haznesinin büyüklüğüne göre yerleştirin.

Bundan sonra, evin sahibi, fabrika katı yakıtlı kazandan daha kötü çalışmayacak bir su devresiyle ısıtma alacağından emin olabilir. Fark, yalnızca, endüstriyel seçeneklerden daha düşük bir zeminin üzerine yerleştirilecek olan ısı eşanjörünün girişinin yerleştirilmesinde olacaktır. Bu, suyun doğal dolaşım hızını etkileyebilir.

İpucu: Isı değiştiriciyi, dönüş borusunun mümkün olduğunca alçak yerleştirilmiş olması koşulu ile ısıtma sistemine bağlayın.

Ana elemanlardan biri de devrenin üstüne monte edilmesi gereken genleşme tankıdır. Yardımı ile, ısıtılmış soğutucunun hacmindeki değişiklik telafi edilecek ve sistemde sıkışan hava serbest kalacaktır.

Bu ısıtma şeması, boru hatlarının üst noktadan son radyatöre ve kazandan kazana doğru yaklaşık 1 mm'de yaklaşık 10 mm'lik bir eğime dayanmasını gerektirir.

İpucu: Doğal sirkülasyon büyük bir ev ısıtmak için yeterli değilse, ısıtma sistemine bir sirkülasyon pompası takın. Bu durumda, geri dönüş borusunun hangi katta kurulacağı konusunda hiçbir fark yoktur.

Bir ısı değiştirici ile ısıtmanın avantajı nedir

dezavantajları:

• Cihaz bir tuğla fırının fırınına kurulursa, verimliliği fabrika kazanlarından daha düşük olacaktır;
• Fırında, soğutucunun ısıtma oranı üzerinde otomatik kontrol yapmak mümkün olmayacaktır.

yapma

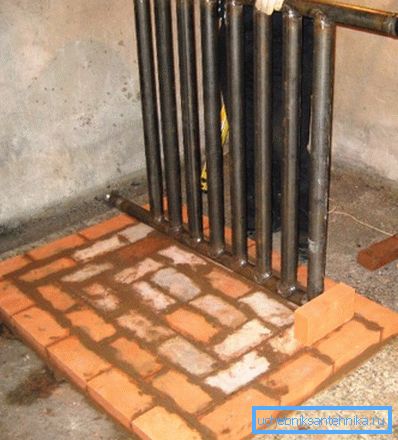

Bu durumda, ısıtma için ısı değiştirici farklı bir şekle sahip olabilir. Çoğu zaman, birkaç bakır veya çelik borudan yapılmış bir registerı andırır. Aynı zamanda ısıtma sisteminin plakalı ısı değiştiricisi de kullanılır.

Özellikle antrasit kullanılıyorsa, yakıt yanma bölgesindeki sıcaklık çok yüksektir. Bu nedenle, metal üzerinde artan talepler, cihazın tasarımı ve kaynakların kalitesi vardır.

malzeme

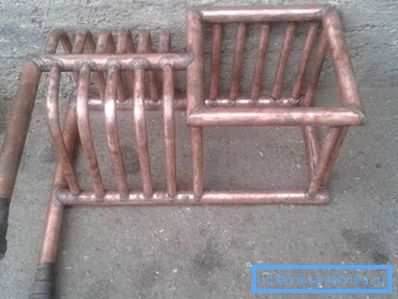

Cihaz en iyi ısı transferini sağlamalıdır, bu nedenle metalin ısıl iletkenlik katsayısı çok önemlidir. Örneğin, bir bakır boru çelikten 7 kat daha iyi tutar. Bu durumda, son 25 m, ilk 3,5 m ile kolayca değiştirilebilir.

Ancak, bakır ısı eşanjörleri operasyonda en ekonomik olanıdır ve fiyatları en yüksek değerlerden biridir. Bu nedenle, çoğu zaman çelik boru O32 mm veya daha fazla kullanılır.

İpucu: Çoğu zaman kömürlü bir ocak yakmak varsayılırsa, yakıtın maksimum yanma sıcaklığına dayanabilen bir dökme demir ısı değiştirici kullanmanızı öneririz. Genellikle eski radyatörlerin bölümlerini kullanın.

Güç nasıl hesaplanır

Bu parametrenin hesaplanmasının sadece yaklaşık olarak mümkün olduğunu hesaplayınız.

Göz önünde bulundurulması gereken birçok faktör vardır:

• boru çapı;
• metalin ısı iletkenliği;
• bobin uzunluğu;
• yakıt yakma sıcaklığı;
• Soğutucu ne kadar hızlı sirküle eder.

Genellikle, aygıtın işlevlerini yerine getirme konusundaki gerçek yeteneği, yalnızca ısıtma sisteminin başlatılmasından sonra ortaya çıkar. 1 m O50 mm borunun yaklaşık 1 kW ısı enerjisi verdiğini hesaplarken dikkate almanızı öneririz.

İpucu: Örneğin iyi bilinen bir kazan modelini alın ve parametrelerine göre bir ısı değiştirici imal edin.

dizayn

Kayıt, evin duvarları, düzgün duvarlı borulardan kaynaklı su ısıtma devresi için bir ısı eşanjörüdür. Ev yapımı bir cihaz için en popüler şekli olan bir çeşit "kafes" e benziyor.

Şekilde daha basit olan yapılar da vardır - bunlar dikdörtgen veya silindirik bir depoya benzemektedir. Bu durumda, ısı değişimi için yüzey alanının mümkün olduğunca geniş olması gerçeği tarafından yönlendirilmelidir.

Üretimi sırasında aşağıdaki koşullara uymanızı tavsiye ederiz:

• boşlukların iç genişliği 5 mm veya daha fazla olmalıdır, aksi halde su kaynatılabilir;
• 3 mm et kalınlığına sahip borular kullanın, sonra metal yanmaz;
• 10–15 mm ebadında bir boşluk, fırın odasının duvarları ile ısı değiştirici arasında, ısıtıldığında metalin genişlemesini dengeleyecek şekilde kalmalıdır.

montaj

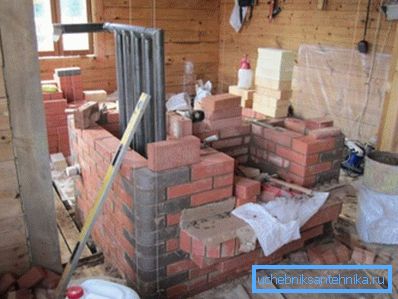

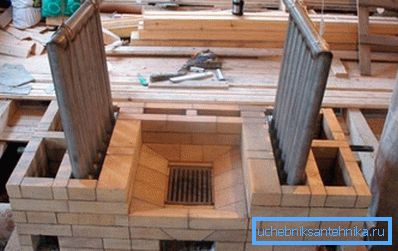

Cihazı, fırının döşenmesi ile eşzamanlı olarak monte etmek daha iyidir. Aksi halde, parçasını sökmeniz gerekecektir.

Proses talimatı aşağıdaki gibidir:

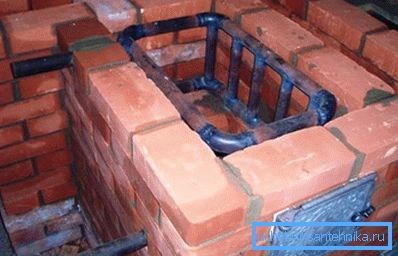

1. Yanma odasında ısı eşanjörü için bir temel yapın ve takın.
2. Daha fazla döşeme sırasında cihazı besleme ve iade etme için alan bırakın.
3. Fırının inşasının tamamlanması üzerine, ısı eşanjörünü ısıtma sistemine bağlayın, suyla doldurun ve bir test fırını pişiricisi yapın.

Sonuç

Tuğla sobası ne kadar iyi olursa olsun, her zaman birçok odayla bir evi ısıtır. Bu durumda, bir kazanın satın alınması veya bağımsız olarak çelik veya bakır borulardan bir ısı eşanjörü yapılması gerekir. Böylece ısıtıcının verimini birkaç büyüklük derecesine göre arttırabilirsiniz. Makaledeki video, yukarıdaki konuyla ilgili ek bilgi bulma fırsatı sağlayacaktır.
