Evsel atıksu - ayrıntılı kurulum kılavuzu

İlk bakışta görülebileceği gibi, bir evdeki kanalizasyonların doğru bir şekilde temizlenmesi sistemini düzenlemek çok kolay bir görev değildir. SNiP'ye göre evsel kanalizasyon, kütle gereksinimlerini karşılamalı ve aynı anda birkaç standardı dikkate almalıdır. Ancak, bu kılavuzdaki yönergelere uymak hatalardan kaçınmanıza yardımcı olacaktır.

Evsel kanalizasyon için yasal gereklilikler

Su temini ve iç kanalizasyon şebekeleri için GOST, su temini ve sıhhi tesisat sistemlerinin yapımı ve işletilmesi için temel gereksinimleri içermektedir.

Zaten bu aşamada, literatürün analizinde uzun süre bataklık yapmak mümkündür, çünkü kanalizasyon sisteminin ve su kaynağının belirtilmesi, aynı anda birkaç belgede bulunur:

• SNiP 2.04.01-85 * - tüm listeden ana belge olarak kabul edilebilir. Kurulum için gerekli temel verileri içerir;
• SNiP 2.01.09-85 - esas olarak su tedariki tasarımında kullanılır;
• SNiP 2.04.03-85 - dikkat, drenaj şebekesinin elemanlarının hidrolik hesaplanmasına odaklanır. Uzmanlaşmış kuruluşlar için bir değere sahiptir, ancak evdeki kanalizasyonun döşenmesi sadece çok yararlıdır;
• SNiP 2.04.07-86 * - Merkezi bir sıcak su besleme sistemi için su ısıtma yöntemlerini düzenler, ayrıca ek su arıtma talimatları da içerir;
• SNiP 3.05.01-85 - buradan sadece sıhhi cihazların yüksekliğe yerleştirilmesiyle ilgili kuralları öğrenebilirsiniz;
• GOST 2874-82 * - su kalitesiyle ilgili gereksinimleri ortaya koyar.

Aynı zamanda SNiP 3.05.04-85 * 'i de not etmekte fayda var, fakat SNiP'yi iç ağlarda büyük ölçüde kopyalar: 1985'ten itibaren kanalizasyon.

Bu standartların analizine dayanarak, bir evdeki kanalizasyon sisteminin karşılaması gereken genel şartları formüle etmek mümkündür:

• Atık su, yalnızca yerçekimi etkisi altında kapalı boru hatları ile boşaltılmalıdır;
• Tüm sıhhi tesisat armatürlerinin boru hattı ile bağlantısı kanalizasyon sisteminin hidrolik kilidi üzerinden yapılmalıdır;

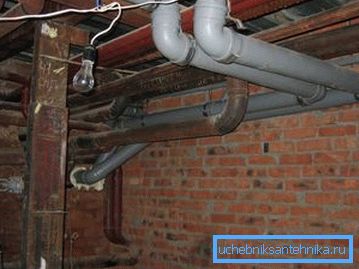

• Yerleşim ile ilgili olarak, açık boru döşeme yönteminin bodrum katlarında ve yarı bodrum katlarında kullanımına izin verilmektedir. Diğer durumlarda, gizli bir döşeme yöntemi kullanılır (duvarların bitirilmesi, maden ocakları, özel kutular vb.);

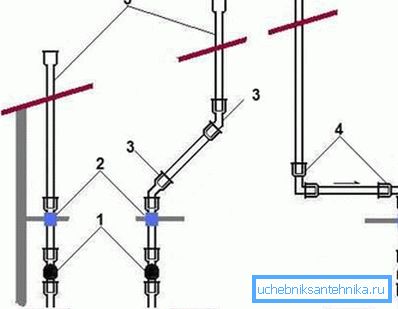

• Ayrıca su temini ve iç kanalizasyon şebekeleri için GOST, kanalizasyon sisteminin havalandırılmasını gerektirir. Havalandırma yükselticiler üzerinden gerçekleştirilir ve çatı üzerinde gösterilir, çatı seviyesinin üzerindeki minimum yükseklik 0,3 m'dir;

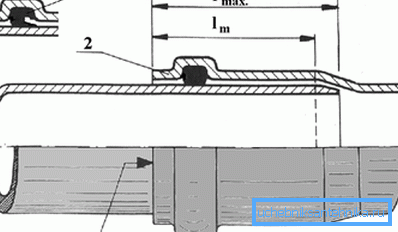

• Boru hattının münferit elemanlarının bağlantısı contalar kullanılarak çan şeklinde gerçekleştirilir.

Polipropilen veya PVC?

Son zamanlarda, plastik, normal ağırlığa sahip çelik veya dökme demir boruların yerini almaya başladı, düşük ağırlığa ek olarak, böyle bir boru hattı hala paslanmadı ve kıskanılacak dayanıklılığa sahipti. Seçim en çok polipropilen borular ve PVC borular arasındadır.

Polipropilen boruların sıcaklığa karşı daha yüksek bir hassasiyeti vardır, bu nedenle, boyut değişikliklerini ortadan kaldırmak için telafi nozulları kullanmak gereklidir. Bunların gücü, atık suyun sıcaklığının artmasıyla azalır.

PVC borular bu dezavantajlardan muaftır. Sadece bu malzemenin uzun süre yüksek sıcaklıklara maruz kalmayı tolere etmediğinden ve polipropilen kadar plastik olmadığından şikayet edebilirsiniz.

Genel olarak, PVC boruları en çok iç kanalizasyon sistemi için kullanılır. Polipropilen seçilen alanlarda kullanılabilir.

Evsel atıksuların planlanması

Planlama, sadece kanalizasyon döşeme için birkaç seçeneği karşılaştırabilmeniz ve en basit olanı seçebilmeniz için gereklidir. Bu aşamada gerekli boru hattı uzunluğu ve iç kanalizasyon için gerekli bağlantı parçaları da belirlenir.

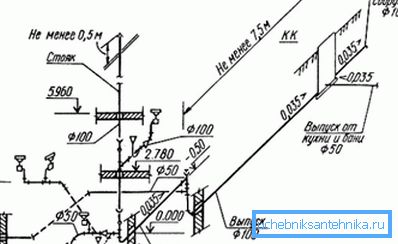

Bir grafik kağıdı üzerine basit bir kanalizasyon sistemi hızlı bir şekilde yansıtılabilir.

Bu aşamadaki talimat şöyle:

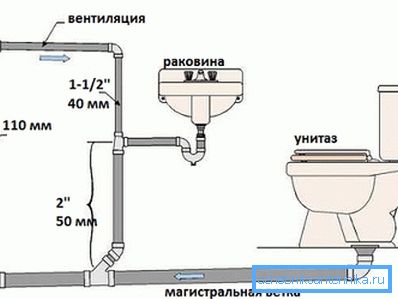

• çizilmiş ev / kat planı;
• Plandaki sıhhi cihazların yerini belirler;

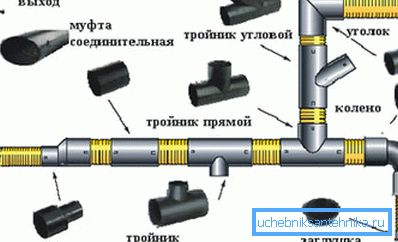

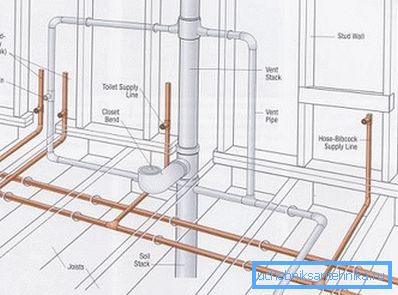

• diyagram, boru hattını ve ayrıca gerekli bağlantı elemanlarını (tees, adaptörler, dirsekler, vb.) semboller biçiminde göstermektedir;
• Kanalın havalandırıcısının havalandırılmasının evin çatısında gösterildiğini hatırlamak gerekir. Bu, boru hattının toplam uzunluğunun hesaplanması sırasında hesaba katılır.

Önerilen eylem sırası her kat için tekrarlanmalıdır. Gerekli sayıda şekilli eleman hesaplanırken, işin yapılması için genel kuralların ve dahili kanalizasyon gereklerinin dikkate alınması gerekir.

Evsel atık su tesisatı için genel kurallar

SNiP'ye göre dahili su temini ve kanalizasyon aşağıdaki kurallara uygun olarak düzenlenmelidir:

• Kural olarak, iç kanalizasyon için 110 veya 150 mm çapında borular kullanılır., Bir istisna, boru hattının bir bölümü, örneğin mutfak sıhhi tesisat armatürlerinden;
• Yükseltici için önerilen minimum çap 110 mm'dir.;

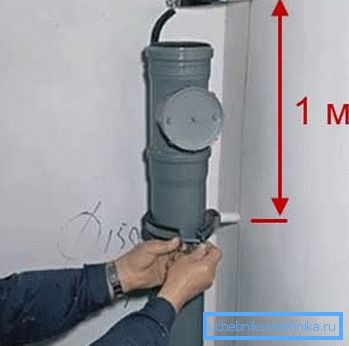

• kelepçeleri hakkında unutma. Kelepçe, boru hattı elemanlarının her bir bağlantısının altında olmalıdır, kelepçeler arasındaki maksimum mesafe 0,4 m'dir. Yükseltici monte edilirken, kelepçeler 1 m sonra monte edilir;
• tuzak sayısı sıhhi tesisat armatürlerinin sayısına eşittir;
• Köşelerin sayısı az olmalı, boru hattı bölümlerinin düzgün bir şekilde bağlanması sağlanmalıdır., Bunun için örneğin 90 derecelik bir açıyla bağlantı kurabilirsiniz? 3 diz 30 kullanmasına izin verilir.

• her dönüşten sonra bir revizyon düzenlenir - Açılır kapaklı normal bir tişört;

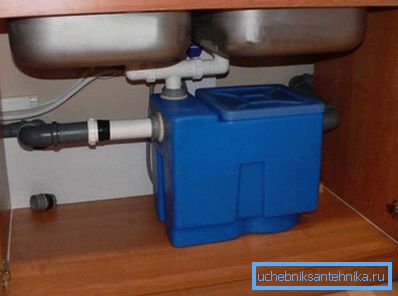

• evsel kanalizasyon için kum kapanı - Gerekli bir eleman değil. Ancak, küçük hacimli kum kapanları (0,1 m'den fazla değil)³) lavabonun altına monte edilebilir. Bu, kanalizasyon kirlenme riskini azaltır.

Dikkat edin! İç kanalizasyon sisteminin yatay borularının eğimi, 1 m'ye kadar 3-4 cm'ye yükseltilebilir.Yüksek akış oranı nedeniyle boruların tıkanması önlenebilir.

Listelenen kurallar evrensel kabul edilebilir.

Dahili kanalizasyon cihazı

Genel olarak, kanalizasyon sisteminin kurulumu, septik tanktan ve sıhhi teçhizattan başlar. İç kanalizasyonun montajı genellikle egzoz borusundan boru tesisatına giden yönde gerçekleştirilir.

İş 3 aşamada gerçekleştirilir:

• yükselticinin kurulumu;
• kat düzeni;
• sıhhi ekipmanlara bağlantı, duşta trapikov kurulumu, vb.

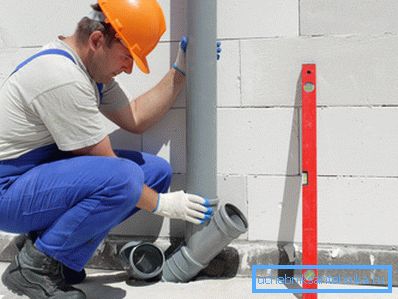

Dikey yükseltici kurulum

İç kanalizasyon sisteminin kurulumu başladığında, ana inşaat işi tamamlanmalıdır. Çok katlı binalarda olduğu gibi, tavanlarda da açıklıklar hazırlanmalı, ayrıca bitmiş zemin seviyesi bilinmelidir.

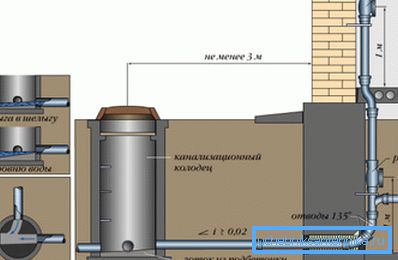

Tek başına, yükselticinin kurulumu kolaydır - sadece boruların parçalarını tek parça halinde bağlamanız ve teesleri doğru yerlere takmanız yeterlidir. Ayrıca her katta ve bodrum katında revizyon eğik tees takılması tavsiye edilir. Bu sayede kanalizasyon elle temizlenebilir.

Kelepçelerin, halkanın doğrudan soketin genişliğinin altında kalması için takılması tavsiye edilir. Bu nedenle borular sadece yatay olarak sapmayacak, aynı zamanda dikey olarak da kaymaz.

Özel evlerde açık formda, yükselticiler neredeyse hiç bırakılmaz. Örneğin, küçük bir alçıpan bölme kullanılarak gizlenebilirler. Bundan sonra, zeminlerde yatay boru hattını döşemeye başlayabilirsiniz.

Yükseltici ile sıhhi cihazların bağlantısı

Prensip olarak, borular her iki yönde de (yükselticiden sıhhi tertibata veya tam tersi) döşenebilir. Bu aşamada boru hattının eğimini gözlemlemek özellikle önemlidir.

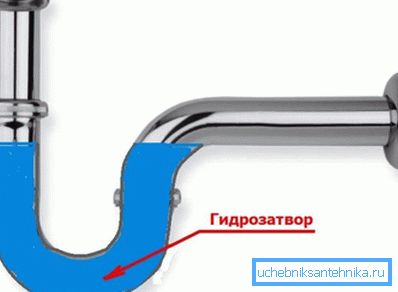

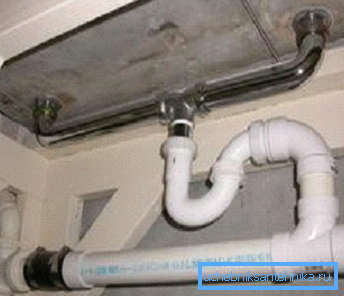

Dikkat edin! Bir sıhhi tesisattan bir boru hattına monte edilirken, önce S-şekilli bir boru şeklindeki hidrolik kilit ona bağlanmalıdır. Su köprüsünden dolayı, kanalizasyondan hoş olmayan bir koku odaya girmeyecek ve bu tür bir inşaatın maliyeti düşük olacaktır.

Bunu, boru hattının yükselticiye yatay bir bölümü takip eder. Borunun gerekli eğimini sağlamak için, kelepçelerle bağlanmamışsa, contanın boruların altına yerleştirilmesine izin verilir. Contalar arasındaki mesafe 1 m'yi geçmemelidir.

Kanalizasyon cihazı ne zaman bakmalıyım

Her zamanki gibi küçük şeyler önemli bir rol oynar.

Bu tür işlemlere özel dikkat gösterilmelidir:

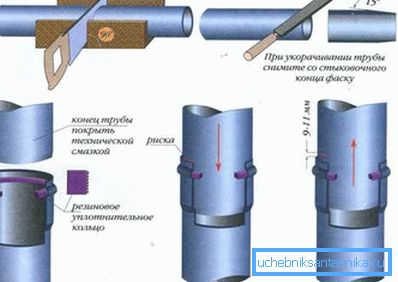

• boru kesimi. İş el ile yapıldığında, çoğunlukla bir testere ya da bir dize kullanılır. Zil takmadan önce, çapakları düzenli bir bıçakla çıkarmanız ve oluğu borunun kenarından çıkarmanız gerekir;

• tüm bağlantılar sızdırmaz olmalıdır, bunun için boruların yüzeyleri bağlantıdan önce sızdırmazlık maddesi ile kapatılır;

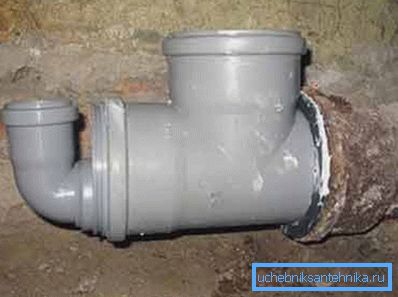

• Plastik boruları örneğin dökme demir ile bağlayabilirsiniz. Bu durumda, bir lastik manşet kullanılır. İlk olarak, borunun iç yüzeyine bir dolgu macunu ile yapıştırılır ve daha sonra bir plastik boru hattı içine sokulur;

• Boruları beton zeminlerden döşerken, bir borudan daha büyük bir delik açmanız önerilir. Daha sonra bu kanaldan bir boru hattı döşenir ve yalıtılır.

Özetlersek

Her evde drenaj sorununu çözmek gerekiyor. Ev sadece iç arıtma planlanmışsa - PVC borular mükemmel bir seçim olacaktır. Yüksek performans, özellikle dayanıklılık nedeniyle, son yıllarda özellikle popüler hale gelmiştir. Ardından, kanalizasyon cihazlarının teknolojisine gelince, yasal gerekliliklerin bolluğuna rağmen, herkes bu görevle başa çıkabilecektir.

Bu makaledeki video, sorunun teknik yönüne odaklanmaktadır.
