Fırtına kanalizasyon sistemi

Yağmur suyu drenaj sistemi, uygun yaşam koşullarını ve hanehalklarının işleyişini gözlemlemek amacıyla düzenlenmiştir. Bölgenin yüzey akıntısı suları tarafından taşkınlara karşı mühendislik koruması sağlar ve aynı zamanda yer altı suları ile sele karşı tedbirli bir önlemdir. Fırtına kanalizasyon sistemi, yağmur ve eriyik suyun toplandığı ve taşındığı bir fırtına su girişleri, tepsiler, borular ve kuyular ağıdır. Fırtına suyunun montajı pahalıdır. Bu zaman alıcı bir süreçtir, ancak kendi ellerinizle toplanan fırtına kanalizasyon maliyetleri önemli ölçüde tasarruf etmenize yardımcı olacaktır.

Yüzey drenaj çeşitleri

Şu anda birbirini tamamlayan iki tip fırtına kanalizasyon sistemi kullanılmaktadır:

• Doğrusal drenaj - geniş bir alandan eriyik ve yağmur suyunu toplamak için kullanılır.

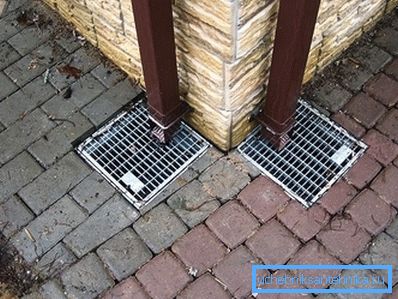

• Nokta drenajı - yüzey suyunun yerel toplanması için kullanılır.

Doğrusal drenaj tepsileri, büyük yüzeylerden suyu toplar ve taşır, nokta gibi - yerel su toplama işlevini yerine getirir (nesnenin dikey yerleşimi, tepsiler tarafından suyun yönlendirilmesine izin vermezse) veya bir muayene kuyusu. Ayrıca tahliye borularından yağmur suyunu toplamak için yontulmuş drenaj kullanılır.

Fırtına kanalizasyon sistemleri plastik, beton, polimer beton ve fiber takviyeli betondan yapılmıştır. Her bir tepsi türü belirli bir yük sınıfı için tasarlanmıştır. Özel yapımda üç yük sınıfı vardır:

1. A15 yaya alanları, bisiklet yolları, avlular.
2. Otomobiller için B125 garajları ve park yeri.
3. S250 kaldırımlar, garajlar.

Hesaplama ve tasarım

Yağmur suyu yapmadan önce, tüm hidrolik hesaplamaları yapmalı, planlar ve profiller oluşturmalısınız. Yüzey drenaj sisteminin hidrolik olarak hesaplanması SNiP gereklilikleri temelinde, havza alanının jeoiklimsel ve geometrik özellikleri dikkate alınarak gerçekleştirilir, bunun sonucu olarak drenaj borusunun gerekli enine kesitini, boşaltma noktalarının sayısını ve drenaj borusunun çapını belirler.

Hidrolik hesaplamaları yapmak için aşağıdaki ilk verilere ihtiyacımız var:

• yağmur suyu tesisatının bulunduğu yerde yağış yoğunluğu;
• Yüzey türü (çim, kaldırım vb.) ve alanı;
• arazi eğimi;
• evin çatı alanı ve ekonomik yapılar.

Bu verilerle, basitleştirilmiş bir formül kullanarak, almak istediğiniz su miktarını hesaplayabilirsiniz:

Q = q₂₀* F * Z, - nerede

• q₂₀ - Yağmur yoğunluğu, 1 ha başına l / s, 20 dakika süren, SNiP'ye göre alınır;
• F, yüzey sularının toplandığı alan, ha;
• Z, kapsama oranının ortalama değeridir.

Özel yapım için birkaç Z değeriyle çalışmak yeterlidir:

• çimler, zemin örtüsü - 0.35;
• bağlayıcı olmayan makadam - 0.4;
• beton kaplama - 0.85;
• asfalt beton kaplama - 0.95;
• evin çatısı - 1.

Su miktarı, tek bir giriş tarafından sunulan her bölüm için ayrı ayrı hesaplanır. Drenaj tepsilerinin kapasitesi, eğim açısına, tepsinin tipine ve boyutuna bağlıdır - bu veriler üretici tarafından sağlanır.

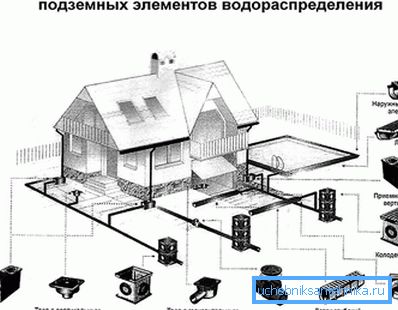

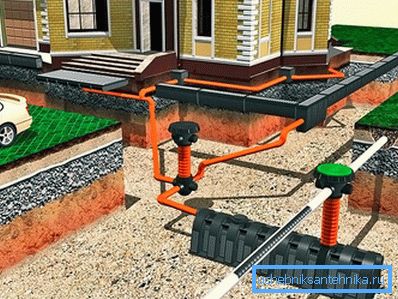

Planda tepsi, nokta girişleri, muayene kuyuları ve boşaltma noktalarının yerleri belirtilmektedir. Planın zorunlu bir unsuru, eğer profil yapılmazsa, bölümlerdeki eğimleri gösteren işaretlerin varlığı ve buna bağlı olarak suyun hareketi. Karmaşık bir drenaj sistemi durumunda, olukların, kuyuların ve deşarj borularının alt sınırlarının işaretlerini gösteren bir profil oluşturmanız gerekir.

Kurulum özellikleri

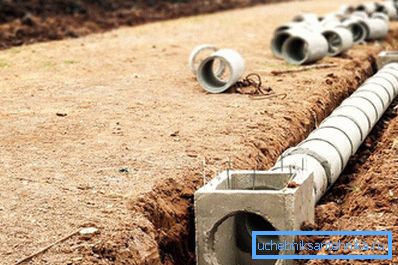

Plana uygun olarak, tepsiler kurmak ve boru hatlarını döşemek için siperler hazırlanmaktadır. Bir fırtına kanalizasyonunu kurmak için aşağıdaki araçlara ihtiyacınız olacak:

• seviye;
• fayans için çekiç;
• kablosu;
• kürek;
• şerit ölçüsü;
• Bulgar.

Kablo, çizgi çizgisini işaret eder, bu sırada tepsilerin çizgisi açılır. Hendek genişliği tablanın genişliğine ve tablanın her bir tarafına 10 cm toleransla eşittir ve derinlik tablanın yüksekliği artı 10 cm'ye eşittir. Kablo, son katın hemen altına indirilir. Drenaj montajı, boşaltma noktasından başlar. Tepsiler zorunlu çimentolama ile bir beton yastık üzerinde bir hendek içine monte edilir. Gerekirse, kiremit seviye kontrolü ile kenarlara hafifçe dokunarak, kiremit için bir çekiç ile tesviye edilir. Beton kafes duvarlarının kalınlığı, hangi yük sınıfının varsayıldığına bağlıdır. A15 ve B125 sınıfı yükler için, beton tabanın kalınlığı 15 cm, betonun kalınlığı yaklaşık 10 cm, yük sınıfı C250 için beton gövdenin duvarlarının kalınlığı 15 cm olmalıdır.

Plastik tepsileri takarken, beton duvarlarını deforme edebilir. Bunun olmasını önlemek için tepsiler ızgaralarla birlikte monte edilir. Izgaraların çözelti ile kirlenmemesi için plastik örtü ile sarılabilirler.

Suyun sisteme serbestçe girebilmesi için ve aracın tekerlekleri tepsinin duvarlarını tahrip etmediğinde, ızgara yüzey seviyesinin 3–5 mm altına yerleştirilmelidir.

Tepsiler "diken-oluk" sistemini kullanarak bağlantıya bağlanır. Duşun servis ömrünü uzatmak için, tepsilerdeki tüm eklemler kapatılır ve son tepsiye bir fiş takılır. Tepsileri bir açıyla bağlarken, kesilmeli ve 45 ° 'lik bir açıyla birleştirilmeli ve aynı ızgaralar ile yapılmalıdır. Kural olarak, öğütücü kesilebilir, ancak polimer-kum ve beton tepsiler için bir elmas tekerlek kullanılır. Keserken tepsinin her iki tarafını tutmaya çalışmalısınız.

Tepsileri monte ederken, her iki taraftaki ızgara ve yüzey arasında, dolgu macunu ile doldurulmuş bir termowell sağlamak zorunludur.

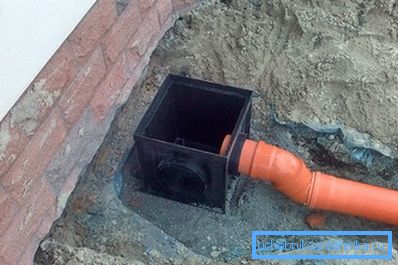

Tepsiler, fırtına kanalizasyon sistemine 110-150 mm çapındaki PVC çıkışları kullanılarak bir kum tutucu vasıtasıyla bağlanır. Bunun için 45 derecelik açıda kıvrımlar kullanmak daha iyidir? Yağmur suyunda herhangi bir kirlenme tehlikesi yoksa, çöp tenekesi kurulamaz. Bu durumda, sisteme bağlantı için, boru hattını bağlamak için bir delik ile dikey dal aşağı veya uç kapaklı tepsiler kullanılır.

Tahliye borusunu, tepsiden veya kum kapanı toprak donma işaretinin altına kadar derinleştirmek daha iyidir, daha sonra sistemdeki sıcak hava, kum tuzağındaki suyun donmasına izin vermeyecektir, bu da sistemin uzun yıllar boyunca düzgün çalışmasına izin verecektir.

Fırtına suyunun hareket hızı, en altta en az eğimle 0,4 ila 0,6 m / s olmalıdır. Bu sayede drenaj sistemi silinmeyecek. Yüzeyin doğal eğiminin yokluğunda, yükseklik farkı yaratacak ve gerekli akış hızını sağlayacak eğimli bir tepsiler veya tepsiler kaskadı kullanmanız gerekir.

Yağmur suyu için boru hatlarının minimum çapı 110 mm'dir, boru hatlarının eğimi en az 0,01 veya 1 cm / m olmalıdır. 150 mm'lik bir boru için minimum eğim 0.008'dir.

Nokta girişlerinin veya kum tutucularının taşıma kolektörüne bağlanması, eğik çizgiler veya muayene kuyularından yapılmalıdır.

Çalışma sırasında, tepsiler periyodik olarak temizlenirken, ızgara sökülürken kazı ve kum filtresinden ve nokta tahliyesinden temizlenir.
