Kanalizasyon borusunun eğimi ne olmalıdır

Bir daireyi tamir ederken, kendi evinizi inşa ederken, kanalizasyon sistemleri de dahil olmak üzere yeni mühendislik sistemleri değiştirilir veya döşenir. İlk bakışta basit, yanlış yaklaşımla görev, atıksu bertaraf sisteminin işleyişini engelleyebilir. Pek çok tamirci ve ev sahibi, kanalizasyon borusunun eğiminin apartman dairesinde ve özel evde bulunup bulunmadığını bilmez ve kendi sezgilerine dayanarak toplarlar. Bu yazıda SNIP'e göre kanalizasyon borusunun eğim açısını anlatacağız.

Hatalardan kaçının

Kanalizasyon borularının doğru eğimini belirlemek çok önemlidir, böylece tüm drenler ve yer çekimi ile atık bertaraf etme yerine ulaşır. Çıkışa kıyasla sisteme giriş seviyesinde yetersiz bir artış, borudaki katı ve ağır bileşenlerde gecikmeye yol açabilir.

Duvarlardaki yağ birikintileri tıkanmaya katkıda bulunacaktır. Borular güçlü bir şekilde eğildiğinde, sıvı fraksiyon çok hızlı bir şekilde ayrılacak ve boruların altında ağır partiküller bırakacaktır. Kademeli birikimin bir sonucu olarak, tıkanıklık meydana gelecektir. Ek olarak, akışkanın hızlı akışı, hoş olmayan bir kokunun salınmasıyla bir hava dalgasının ortaya çıkmasına yol açacak bir aşırı basınç yaratacaktır. Kanalizasyon şebekesinin bölümlerinin basit olması tavsiye edilir, çünkü bu önemlidir köşelerin bulunduğu yerlerde sık sık tıkanıklık meydana gelir.

Bina içi ve dışı drenaj şebekesi için parametreler ve gereksinimler farklıdır. İlgili yönetmelikler - bina yönetmeliklerine tabidirler.

Açıyı hesaplamanın basit yolları

Bu makalenin sonraki alt bölümlerinde, titiz hesaplamalar için gerekli tüm formüller ve değerler verilmiştir. Endüstriyel bir alanın inşasının planlandığı durumlarda veya işletmeye alma için ilgili hizmetler tarafından bir denetimin yapılacağı durumlarda gerekli olacaktır. Evde, birkaç basit kuralları hatırlamak için yeterli. 110 mm çapındaki bir kanalizasyon borusu için metre başına 2 cm'lik bir eğim olmalıdır ve 50 mm'lik bir boru için 3 cm x 1 m olmalıdır. Bu, borunun merkez ekseni boyunca bir çizgi çizip, yüzeyden gelen mesafeyi ölçtüğünüzde, ilk önce, uçtan 2 veya 3 cm daha büyük olacağı anlamına gelir.

Bu nüansları dikkate almak için birkaç çözüm vardır:

• 1 m uzunluğunda düz bir çizgi duvara ya da başka bir düşey yüzeye bir bina seviyesinin yardımıyla çizilir, bölümün kenarlarından birinden 2 ya da 3 cm yukarı doğru yatırılır, şimdi bu nokta çizilen hattın diğer ucuna bağlanır. Yeni hat ve gerekli eğime karşılık gelecektir. Buna bir seviye eklenir ve balonun saptığı yerde bir işaret yapılır. İşaretli etiket üzerinde gerekli açıyı sağlamak mümkün olacaktır.

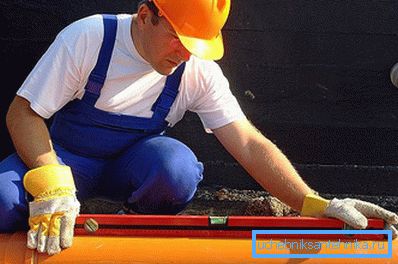

• Diğer şekilde yapabilirsin. Bunu yapmak için bir metre seviyesine ihtiyacınız var. Küçük bir parça tahta alır ve aletin ucuna bant veya bant ile tuttururuz. Bu, çubuğun 2 veya 3 cm kalınlığında olması için yapılmalıdır, hepsi döşenmekte olan boruya bağlıdır. Sonraki seviyeye boruya uygulanır. Astarsız kısım, düzlemde daha yüksek olması gereken borunun kenarı ile aynı hizada olmalıdır. Şimdi kabarcık, kabarcık tam olarak ortada duruncaya kadar yükselir.
• Boru bölümünün uzunluğu izin verirse, sayaç su seviyesini kullanabilirsiniz. İki şişe genellikle bir ölçek ile işaretlenir. Başlangıçta boru, etiketlerdeki değerler aynı olacak, seviye sakinleştiğinde, borunun bir ucu 2 veya 3 cm olacak şekilde kaldırılır, eğer seviye 50 cm ise, çubuğun kalınlığı yarıya iner.
• Bir lazer seviyesinin varlığında, bir çizgiyi yansıtabilir ve istenen değere reddedebilirsiniz. Odaklama üzerine gerekli önyargıları sağlayabilirsiniz.

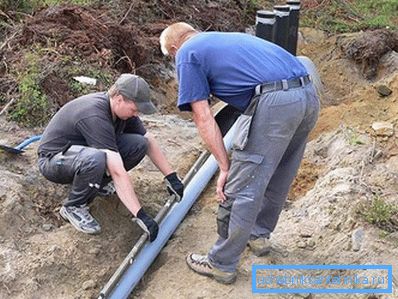

• Borunun oluk içinde gömülü olması durumunda, seviye işaretlemesi durumunda olduğu gibi bir çizgi çizilir. Gerekli uzunluğa çekilir ve bir girinti yapılır.

Genellikle ilk segmenti bir metrelik bir uzunluğa ayarlamak yeterlidir, geri kalanı da birinciyle aynı hizada monte edilir. 2 m'lik bir boru için bir açı seçerseniz, eğim değeri iki katına çıkarılmalıdır.

Evsel atıksu için yönetmelikler

Bir konut (ev) içinde bir kanalizasyon sistemi tasarlarken, SP 30.13330.2012 “İç su temini ve binaların kanalizasyonunun” 8.3.2 paragrafı ile belirlenen şartlara uyulması gerekmektedir. SNiP 2.04.01-85 * ”sürümünün güncellendi.

Basınçsız kanalizasyon boru hatlarının hesaplanması, minimum akış hızının 0,7 m / s olduğu koşullardan ve boru hattının 0,3 ile doldurulmasından yapılır. Hesaplama koşulu karşılamalıdır:

burada:

• K = 0.5 - Polimerik malzemelerden yapılmış borular kullanılarak boru hatları için;
• K = 0.6 - Diğer malzemelerin boru hatları için;
• Sıvı m / s'nin V hızı;
• d, boru hattının mm çapıdır;
• h- boru hattı dolumu (borudaki sıvı seviyesinin yüksekliği), mm;

2013'ten beri bu düzenlemenin, SNiP 2.04.01.85 * 'da oluşturulan boru hattı eğimini kabul etme koşullarını değiştirdiği unutulmamalıdır. Bir apartmandaki kanalizasyon borusunun eğiminin ne olduğunu bulmak için, yetersiz atık su akışı nedeniyle bir hız hesaplaması yapmak mümkün olmadığından, 1 / D oranından çapa bağlı olarak boru hattının minimum eğimini hesaplayın.

burada: D, boru hattının mm olarak dış çapıdır.

Hesaplama kuralları

Atık suyun hareket hızını belirlemek için mümkün olmayan alanlar için, boru hatlarından serbest sıvı akışının durumu sağlanmalıdır. İç kanalizasyon sisteminin eğimi boru hattının 1 / D çapına bağlı olarak hesaplanır.

Çapı 40-50 mm olan borular 0.02'lik bir eğim ile ve 85 ve 110 mm'lik bir çapa sahip olacak şekilde 0,01'lik bir eğimle döşenmelidir.

Daha önce geçerli olan SNiP 2.04.01.85'e göre eğim değerleri, 40-50 mm - 0.03 çapında ve 85 ve 110 - 0.02 çapları için boru hatları için ayarlanmıştır.

İç kanalizasyon sistemleri için hesaplanan ortak girişimdeki atık su borularının minimum eğimi, SNiP için boru hatlarının kurulu eğimlerinden daha küçüktür.

Yeni ortak girişime göre, boru hatlarının maksimum eğimi üzerinde herhangi bir kısıtlama yoktur, ancak SNiP'de böyle bir gereklilik belirtilmiştir. Eğim, 0.15 değerini aşmamalıdır (1.5 m uzunluğa kadar olan aletlerin dalları hariç).

Kanalizasyon borularının eğim birimleri mm cinsinden belirtilmiştir. 0.02'lik bir eğim, boru hattının, uzunluğu 1000 mm olan bir kesit üzerinde 20 mm aşağı indirildiği anlamına gelir. Bu oranı bilerek, herhangi bir uzunlukta bir boru hattı için minimum dikey yer değiştirmeyi hesaplamak mümkündür.

Uzmanlar, kanalizasyon borusunun eğim açısını derece olarak ölçmemekle birlikte, bu ölçüm birçok kişi için daha aşina ve anlaşılabilir. Borunun dikey düzlemde yer değiştirmesinin ölçülmesi, açının derece cinsinden belirlenmesinden daha doğru bir sonuç verir. Minimum hata tüm kanalizasyon sisteminin dengesizliğine yol açacaktır, tıkanıklık, trafik sıkışıklığı ve sürekli olarak boruların temizlenmesi gerekecektir.

Dış kanalizasyon standartları

Harici kanalizasyon için boru hattının eğimi, dahili drenaj sisteminin minimum eğiminden farklıdır. Kurallara İlişkin Kurallar SP 32.13330.2012 “Kanalizasyon” tarafından kurulan harici kanalizasyon için şartlar. Dış ağlar ve tesisler. SNiP 2.04.03-85'ün güncellenmiş sürümü "

Kanalizasyon sisteminin etkin çalışması için, atık suyun hareket hızı da boruların doldurulma derecesine göre belirlenir. Kanalizasyon şebekesinin minimum eğimi, minimum atık su debisi koşullarından belirlenmiştir. Eğim oranı boru çapına bağlıdır. Borular için tüm kanalizasyon sistemleri için minimum boru hattının alınması gerekir:

• metre başına 150 mm - 0.8 cm çapında;
• çap 200 mm - metre başına 0.7 cm.

Arazide kanalizasyon koşulları değişebilir, bu nedenle şebekenin belirli bölümleri için çapları olan borular için eğimleri kabul etmesine izin verilir: metre başına 200 mm - 0.5 cm; Metre başına 150 mm - 0.7 cm.

Tüm bilgiler ile yüksek kaliteli bir kurulum yapabilirsiniz. Gelecekte bu, tüm sistemin bakımını büyük ölçüde kolaylaştıracaktır.

video

Bu video, tünelde kurulu olduğunda kanalizasyon sisteminin eğiminin nasıl ayarlanacağı hakkında bilgi sağlar:

Bu video, kanalizasyon borusunun eğiminin özel bir evde bulunması ve bir akıllı telefon kullanılarak nasıl ayarlanabileceği ile ilgilidir:
