Kanalizasyon çek valfı - cihaz çeşitleri ve çalışma prensibi

22-03-2018
Kanalizasyon

Kanalizasyon sistemi, birçok faktöre bağlı olarak işleyen bir iletişim kompleksidir ve herhangi bir arıza, mülkünüz ve çevreniz için büyük bir tehlike oluşturabilir. Kanalizasyon sistemine bir çek valf takılması, cihazın atık suyunun tek bir yönde hareket etmesini mümkün kıldığından, bir tıkanıklık meydana gelse bile, sıvının boruların içinde kalması için sistemi korumanıza izin verir.

110 mm PVC boru için vanalar hemen her sıhhi tesisattan satın alınabilir

Ürünün çalışma prensibi ve versiyonları

Tasarımın kendisi kanalizasyona girmesini önlemek için tasarlanmıştır, çünkü sıvı, sistemde bir tıkanıklık oluştuğunda ve boruların içinde biriktiğinde en az dirençli yol boyunca hareket etme eğilimindedir.

Sistem, sadece bir yönde sıvının hareketine izin veren bir membran, bir manivela veya başka bir düğüm ve çoğunlukla kirleri temizlemek için bir kapak ile donatılmış mahfazadan oluşan oldukça basit bir mekanizmadır.

Dahili cihazın özelliklerine bağlı olarak, tüm ürünler aşağıdaki gruplara ayrılabilir:

  • gofret.
  • top.
  • kaldırma.
  • döner.

Seçeneklerin her birini bir sonraki bölümde daha detaylı inceleyeceğiz.

Ayrıca üretimde çeşitli malzeme türleri kullanılabilir, bunların her birinin özelliklerini göz önünde bulundurun:

plastik En kolay seçenek, fiyatı en çok bütçe kararlarına gönderme yapar. Avantajları, kendi ellerinizle montaj kolaylığı da dahil olmakla birlikte, ürün tüm gerekli sabitleme tertibatlarına sahip olduğundan, 50 mm ve 110 mm çapındaki boru hatları için birçok seçenek bulunmaktadır ve bu boyutlar, özel evlerde ve apartmanlarda çalışırken en önemli olanlardır.
Dökme demir Daha pahalı, ama aynı zamanda endüstriyel tesislerde en sık kullanılan daha dayanıklı seçenek. Büyük kütle ve korozyona yatkınlık nedeniyle her yıl az ve çok kullanılan çok uygun bir çözüm.
Bronz ve pirinç Agresif etkilere karşı yüksek mukavemet ve dayanıklılığa ihtiyaç duyanlar için çok cazip bir seçenek, çünkü bu malzemeler pratik olarak korozyona maruz kalmıyor. Bu çözüm, önemli maliyeti nedeniyle diğer seçeneklerden daha az sıklıkla kullanılır, ancak birçok sistemde benzer düğümler bulunabilir.
Paslanmaz çelik Şüphesiz, en pahalı, ama aynı zamanda en güvenilir seçenek olarak kabul edilir. Paslanmaz çelik neredeyse her türlü maddeye dayanabilir ve uzun yıllar boyunca kullanım süresinin tamamı boyunca yüksek performans özelliklerini korur.
Endüstriyel tesislerde büyük çaplı boru hatları için elektrik dökme demir kanalizasyon çek valfı kullanılmaktadır.

Farklı ürün tipleri için cihazın özellikleri

Yukarıda belirtildiği gibi, ürünlerin bileşimi için farklı seçenekler bulabilir, seçeneklerin her birinin kendine özgü özellikleri vardır. En yaygın çek valf tiplerini düşünün ve bir veya başka seçenek arasındaki farkın ne olduğunu görün.

Gofret Vanaları

Bu cihaz türü, aşağıdaki ayırt edici özelliklere sahiptir:

  • Bu tip sistemler çoğunlukla küçük boyutlara ve ağırlıklara sahiptir, bu da kurulumlarını ve değiştirilmesini oldukça kolay ve hızlı hale getirir. Belirli bir seçeneği seçerken genellikle önemli bir rol oynayan sıkılıktır, çünkü özellikle küçük odalarda genellikle alan darlığı vardır.
  • Bir başka şüphesiz avantaj, bağlantı için hazır olan bir konfigürasyonun varlığıdır, çünkü düğümler satın alınması gereken flanşlarla sabitlenmiştir. Buna ek olarak, çok sayıda uygulama var: plastik, dökme demir, bronz, paslanmaz çelik.

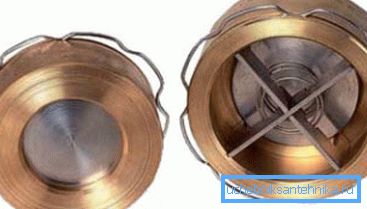

Kanalizasyon çek valf 110 mm kompakt ve yüksek mukavemetli
  • Özel yapıdaki en yaygın seçenek, disk şeklindeki özel bir zarın sıvıyı tuttuğu disk vanalarıdır ve bir kol yerine, uygun akışkanlık yayı kullanılır, böylece akışkan akışı sadece bir yönde dolaşabilir. Bakımı kolay olan oldukça basit bir sistem.

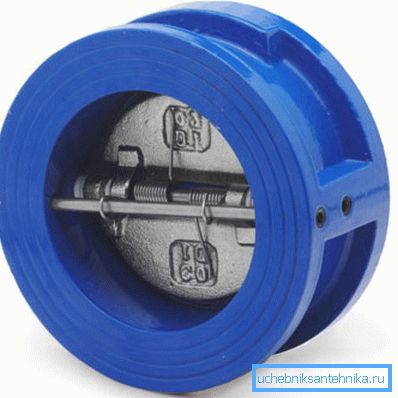

  • Kelebek vanalar kendi özelliklerine sahiptir: Sistem, bir sınırlayıcı görevi gören özel bir yay sistemi sayesinde sadece bir yönde açılan iki simetrik yapraktan oluşur. Bu sistemin özellikleri aşağıdaki fotoğrafta görülebilir.
Basit ama güvenilir bir sistem uzmanlar arasında haklı olarak popülerlik kazanmıştır.

Dikkat edin! Bu gruptaki ürünlerin kaldırılmasında, elemanın çıkarılmasıyla birlikte, kanalizasyon işleminin kesintisiz olması için uygun uzunlukta ve çapta bir boru parçası yerleştirilmesi gerektiği unutulmamalıdır.

Döner valfler

Bu ürün grubu aşağıdaki özelliklere sahiptir:

  • Ana çalışma birimi, kaldıraç üzerine monte edilmiş bir kapak veya makaradır. Su akışının bir tarafta hareketi mekanizmayı harekete geçirir ve akışkan dışarı çıktığında, kol boşluğu kapatır ve sıvının sisteme geri dönmesini engeller.

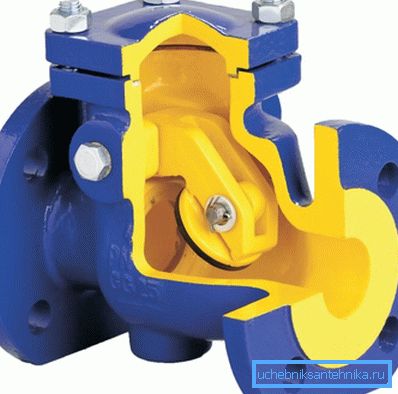

Bu tür sistemler çoğunlukla dökme demir bir muhafazada yapılır ve büyük çaplı sistemlerde kullanılır.
  • Küçük hacimli kanalizasyon akışları ile hanehalkı haberleşmesi için, mekanik olarak hareket eden basit valf versiyonları sıklıkla kullanılmaktadır. Bu seçeneğin büyük bir dezavantajı vardır: Kapanma sırasında önemli, sık sık kesintiye uğramış sıvı akışları ile, sadece valfe değil, aynı zamanda tüm sisteme zarar verebilecek bir su darbesi tehlikesi vardır.
  • Daha mükemmel bir seçenek, makaranın dönüşünün çok düzgün bir şekilde yapıldığı, sistemdeki hidrolik şokun hiçbir koşulda oluşmayacağı şekilde, şoksuz bir mekanizmadır. Bu çözümün tek bir önemli dezavantajı vardır: ürünlerin yüksek maliyeti, her zaman küçük sistemlerde kullanıldığında haklı değildir.

İpucu! Unutmayın, hangisini seçerseniz seçin, satıcının size ürünün kalitesini ve ilgili eylemlerde belirtilen tüm düzenleyici standartlara uygunluğunu onaylayan belgeler sağlaması çok önemlidir. Aksi halde, sisteminizi korumak için düşük kaliteli bir düğüm elde etme riskiyle karşı karşıya kalırsınız.

Küresel vanalar

Bu seçenek, özel geliştiriciler arasında en yaygın olanlardan biridir. Bu çözümün güvenilirliğinin ve dayanıklılığının bir göstergesi, bu tür çalışmalarda profesyonel olarak yer alan profesyonellerin çoğu tarafından kullanılmak üzere bilyalı derzlerin tavsiye edilmesidir.

Küresel vanalar - küçük boru hatları için ideal çözüm

Avantajlar aşağıdaki faktörleri içerir:

  • Bir sorunla karşılaşmayacaksınız, kanalizasyon sistemine geri dönüşsüz bir vananın nasıl takılacağı - akış yönü vücudun üzerinde gösterilir ve atık su akacaktır. Bu, böyle bir işi yapmakta deneyim sahibi olmayanlar için çok uygundur, çünkü hiçbir kurulum talimatına gerek yoktur, her şey açıktır.
  • Çok basit tasarım, yüksek güvenilirlik ve dayanıklılık sağlar. Çelik bilya bir zar gibi davranır ve yay bir kaldıraç görevi görür. Böyle bir sistemin kırılması ve devre dışı bırakılması neredeyse imkansızdır.
  • Durumda, iki veya dört cıvata ile tutturulmuş bir kapak vardır. Çıkarıldığında, sistemi kir ve kalıntılardan hızla temizleyebilirsiniz.
Sistemin temizlenmesi çok kolaydır.

Kaldırma vanaları

Bu çözüm ayrıca bir dizi ayırt edici özelliğe de sahiptir:

  • Ana çalışma birimi, akışkan akışının sadece bir yönde olmasını sağlamak için belirli bir sertliğe sahip bir yay ile donatılan dikey bir kaldırma vanasıdır.

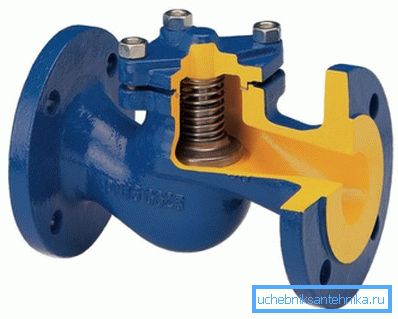

Kaldırma vanasının tasarımı, hem avantajları hem de dezavantajları olan bir dizi farklılığa sahiptir.
  • Büyük bir avantaj, boru hattını kırmadan ve herhangi bir eleman yerleştirme gereği olmadan montajı temizleme ve tamir etme yeteneğidir. Sistemin bakımı çok kolaydır, ancak bu tür vanaların daha sık kirlendiğini belirtmek gerekir.
  • Diğer bir artı, en iyi sabitleme yönteminin seçilmesidir, flanşlar kullanılarak kullanılan modifikasyonlar, dişli bir yöntem ve ayrıca kaynak ekipmanı kullanılır.

Sisteminiz ve çalışma koşullarınız için uygun olan en iyi seçeneği seçmek önemlidir. Bu nedenle, en iyi kararı almak için profesyonellere danışmak en iyisidir.

Ek olarak, sistemde bir değil iki veya daha fazla valf bulunabilir, yine de her şey boru hatlarının konfigürasyonuna bağlıdır.

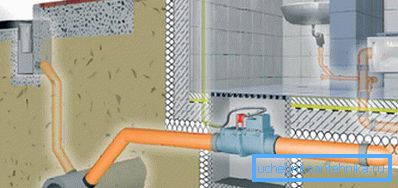

Sistemde düğümün optimal konumunu belirlemek ve bakım ve temizlik için ona kolay erişim sağlamak önemlidir.

Sonuç

Borulardaki kanalizasyon tıkanıklıklarında kaçaktan korunacak güvenilir bir sistem kurmanız önemliyse, iletişim sisteminde bir çek valf bulunmalıdır. Bu makaledeki video, konunun bazı önemli özelliklerini anlatacaktır.
