Kanalizasyon tasarımı - bu tür işin ana özellikleri
Kanalizasyon sistemi bulunmayan modern konutları hayal etmek imkânsızdır, ancak bina kodlarına göre her şeyi yapmak çok önemlidir, böylece operasyon sırasında mümkün olduğunca az problem vardır. Özel bir evde kanalizasyonun tasarlanması, bu makalede ele alınacak bir dizi özelliğe sahiptir.
Basit kurallara uyarak, etkili bir atık imha sistemini kendiniz yapabilirsiniz.
Projenin karşılaması gereken ana kriterler
Su temini ve kanalizasyon sistemlerinin tasarımı, çeşitli norm ve gereksinimleri karşılamalıdır, ayrıca tasarım, birkaç önemli kriteri dikkate alarak düzenlenmiştir:
| Düzenleyici belgelere uygunluk | Tüm iletişimler SNiP normlarına uygun olarak düzenlenmeli ve her biri sistemin belirli bir bölümünü düzenleyen çeşitli yönetmelikler vardır. En kolay yol, hataları ve yanlış hesaplamaları en aza indirgemek için projeyi profesyonel uzmanlarla koordine etmektir, çünkü bunları ortadan kaldırmak çok daha zor olacaktır. |
| Kaliteli bileşen ve bağlantı parçaları seçimi | Sadece yıllarca hizmet vermesi garanti edilen materyalleri ve öğeleri kullanmak çok önemlidir. En kaliteli kurulum bile, düşük kaliteli ürünlerin kullanılması durumunda sistemin dayanıklılığını garanti etmez, bu nedenle düşük bir fiyat, seçim yaparken hiçbir durumda belirleyici bir faktör olmamalıdır. |
| Kanalizasyon şebekelerinin yetkili tasarımı | Belgelerin geliştirilmesi için gerekli tüm aktiviteleri kendi ellerinizle gerçekleştirirseniz, her bir boru hattının optimal çapını hesaplamak, sistem konfigürasyonunu seçmek, bir sonraki bölümde anlatılacak olan tüm önerileri takip etmeye çalışmak önemlidir. |
| Temiz montaj ve sistem kontrolü | Darbeye dayanıklı plastikten ürünlerin geniş dağılımına bağlı olarak, kanalizasyon şebekesinin montajı ile ilgili talimatlar mümkün olduğunca basit hale gelmiştir, ancak, işin çok dikkatli yapılması, elemanların deformasyonundan ve sızdırmazlık kauçuğunun zarar görmesinden kaçınılması önemlidir. Montajdan sonra sistem, sızdırmazlığı kontrol etmek için zorunludur. |
Bir proje oluştururken bilmeniz gerekenler
Tüm iletişimin iç ve dış olarak ayrıldığını anlamak önemlidir. Konuyu olabildiğince ayrıntılı olarak ortaya koyabilmek için her bir parçayı daha ayrıntılı olarak inceleyeceğiz.
Evsel kanalizasyon
Bu bölüm, tesislerde bulunan sistemin tüm bölümlerini içerir.
Bu aşamada su temini ve kanalizasyon tasarımı aşağıdaki tavsiyelere uygun olarak yapılır:

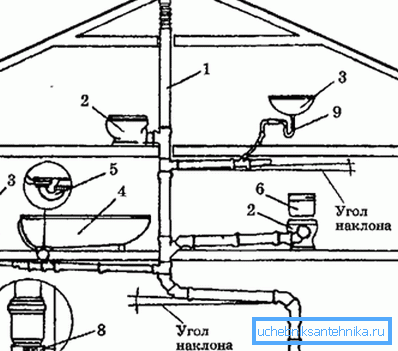

- Sistemlerin kendi kendine akması nedeniyle, boru hatlarının optimum eğiminin gözlenmesi çok önemli bir faktördür.. Çok küçük bir açı, atık suyun durgunluğuna neden olur ve boru duvarlarında katı partiküllerin hızlanmasına çok fazla yol açar, bu da tıkanıklıklara yol açabilir, ki bu da çalışma sırasında çok büyük bir sorun haline gelebilir.
Dikkat edin! 5 cm'lik bir boru çapı ile, eğim 1 metrede 5 cm olmalıdır, çap 100-110 mm ise, boru başına 2 cm yeterlidir. Göstergeler çok fazla değişmemelidir, ayrıca, gradyanın herhangi bir degradesi istenmeyen bir durumdur, çünkü bu alanlar tıkanıklık için potansiyel olarak tehlikelidir. Ancak kanalizasyon borularının kısa bölümlerinde eğim daha fazla olabilir.

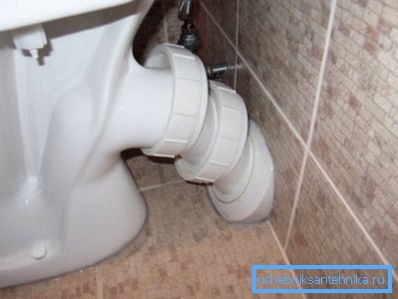

- Tuvalet, ayrı bir bağlantı ile yükselticiye bağlanmalıdır. Bu, ilk olarak, tıkanma olasılığını mümkün olduğunca azaltır ve ikinci olarak, eğer klozet bağlantısına daha fazla eleman eklenirse, sifon sırasında su tüm sifonlardan emilir ve hoş olmayan kokular odaya sürekli girer.

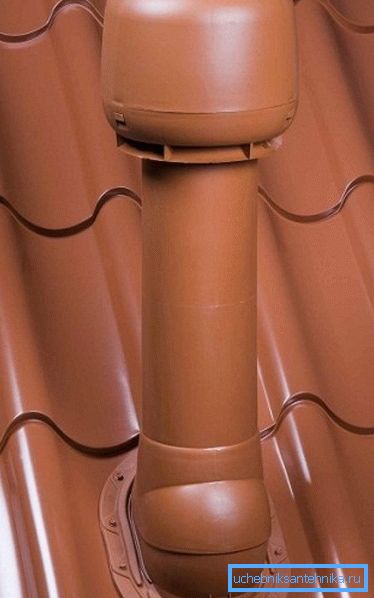

- Bir kanalizasyon havalandırma sisteminin kurulması çok önemlidir, yokluğu odada hoş olmayan kokulara yol açabilir ve sistemde aşırı vakum oluşması nedeniyle sifonları boşaltabilir.. Bu sistem genel havalandırmaya bağlanmamalıdır, sisteme yağışların girmesini önlemek için bir havalandırıcı monte edilerek ayrı olarak çatıya getirilmelidir.

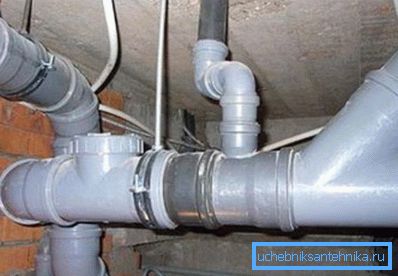

- Kanalizasyon şebekeleri tasarlanırken, bağlantı elemanlarının yükselticiye doğru sırasını hatırlamak önemlidir.. Problemleri önlemek için tuvalet tüm elemanların altına eklenmelidir. Bu, özellikle dikkat edilmesi gereken çok önemli bir noktadır, aksi takdirde operasyon sırasında birçok problemle karşılaşmanız gerekecektir.
Unutmayın! Sistemde bir tuvalet varsa, yükseltici için minimum boru çapı 100 mm'den az olmamalıdır. Tuvalet yoksa, 50 mm çapında bir boru yapacaktır.

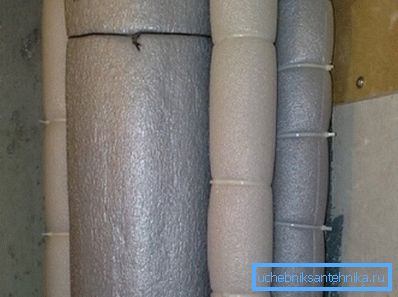

- Yükseltici ses yalıtımı yapmak çok önemlidir, en basit seçenek alçı levhadan yapılmış bir kanalın montajıdır, iç boşluklar ise mineral yünü ile kapatılabilir. Yükselticinin alt kısmında, problem durumunda kolay erişim gerektiren bir revizyon kapağı olması gerektiğini unutmayın.
- Tesisat ve kanalizasyon sistemlerinin tasarlanması en iyi şekilde uzmanlarla görüşülerek yapılır, böylece işin doğruluğuna tamamen güvenebilirsiniz.
Dış iletişim
Harici su şebekesi ve kanalizasyon şebekelerinin tasarımı bir dizi ayırt edici özelliğe sahiptir:

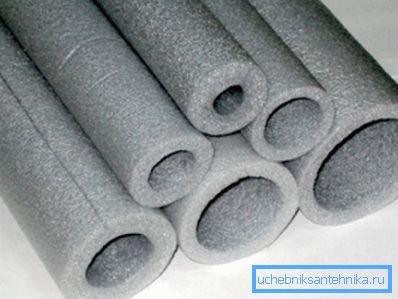

- Borunun evden çıkarılma noktası çok önemlidir, zeminin donma noktasının altında bulunması gerekir. Donma derinliği, bölgeye bağlı olarak farklıdır, bu, bu kaynaktaki ayrı bir makalede daha ayrıntılı olarak açıklanmıştır, eğer bu şekilde iletişimi derinleştirmek mümkün değilse, herhangi bir sıhhi tesisat deposunda satın alınabilen borular için özel izolatörler kullanmanız gerekir.

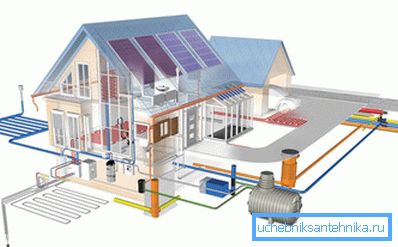

- Kanalizasyonun harici mühendislik ağlarının tasarımı, hangi iletişimin kullanılacağına bağlıdır. En basit ve en etkili seçenek, merkezi bir sistemdir, eğer orada değilse, ya kuyuları kuyu yapmak ya da bir septik tank kurmak gereklidir.
- Arıtma tesisleri su kaynağından en az 30 metre uzakta olmalı ve evden 5 metreden daha az olmamalı, bu göstergenin 10 metre olması daha iyi olacaktır.
- Harici kanalizasyon şebekelerinin tasarımı, sistemdeki yaklaşık yüklerin hesaplanmasını içerir, geçişin altından geçerse, tüm elemanların yüklere karşı dayanıklı olması önemlidir, bazı durumlarda en iyi seçenek dökme demir veya asbestli çimento borularıdır.

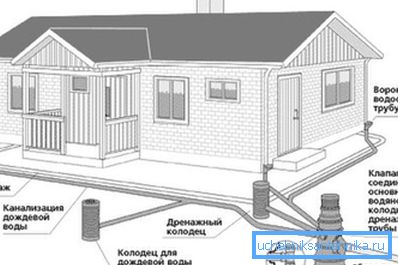

- Eğer bir fırtına kanalizasyon projesi geliştiriyorsanız, o zaman donma noktasının altında derinleştirilemeyeceği dikkati çeker, asıl şey suyun yetkin bir deşarjını düzenlemektir, böylece don sırasında sistem tamamen boş olur, bu onu hasara karşı koruyacaktır.
Sonuç
Aslında, bu sorunu tam olarak anlamak önemlidir, bu makaledeki video, bazı özellikleri anlamanıza yardımcı olacaktır. Gözden geçirdikten sonra, konuya daha iyi odaklanacaksınız ve kanalizasyon tasarımını kendiniz gerçekleştirebileceksiniz (ayrıca bir klozetin bir kanalizasyona bağlanması ile ilgili makaleye bakınız).
