Kanalizasyon ve sıhhi tesisat: mühendislik ağının nasıl

Hiçbir konut, içinde modern mühendislik ağları bulunmadan gerekli rahatlığı sağlayamaz. Ve eğer daireler genellikle gerekli sistemlerle donatılmışsa, o zaman özel bir evde bu sorun her birey tarafından çözülür. Su temin ve kanalizasyon sistemlerinin kurulması özel bir dikkat gerektirir, çünkü sakinlerin sağlık durumu doğrudan bu sistemlere bağlıdır.

Su ve kanalizasyon olmadan medeniyet yoktur

Su temini ve sanitasyon sistemlerinin çeşitleri

Bir su temin sistemi özel olarak tasarlanmış ve tasarlanmış bir sistem olup, ana amacı bir konut veya idari binada çeşitli tüketicilere kesintisiz su temini sağlamaktır. Basitçe belirtmek gerekirse, su emme noktasından banyoya ve mutfağa gerekli kaliteyi su sağlayan çeşitli ek unsurlara (pompalar, filtreler, tanklar, vb.) Sahip bir boru hattıdır (ayrıca bkz. Yerel kanalizasyon: başarılı bir şekilde uygulama yolları).

Kanalizasyon sistemine gelince, görevi tam tersidir. Atık suların uzaklaştırılması, özel tanklarda birikmesi ve bazı durumlarda arıtılması gereklidir.

Sıhhi tesisat ve sıhhi tesisatın teknik işleyişi için özel kurallar ve düzenlemeler bulunmaktadır. Bu mühendislik ağlarının özellikleri tamamen bunlara uygun olmalıdır.

En yaygın kullanılan otonom mühendislik ağları

SNiP'ye göre su temini ve kanalizasyon iki ana tiptir:

  • merkezileşmiş - Su temini ve kanalizasyon imhası, yerleşimin mevcut ağlarını kullanarak gerçekleşir;
  • özerk - Su girişi ve atık bertarafı tek tek monte edilen ekipman kullanılarak gerçekleştirilir.

İlk seçenek tercih sebebidir, çünkü tüm sistemlerin tasarlanması ve kurulması maliyeti, kendi ağlarınızı oluştururken olduğundan daha düşük olacaktır. Bu durumda, su temininin ve kanalizasyonun kurulması sadece iç boru hatlarının döşenmesi ve bunların şehir haberleşmesi ile bağlantılı olması şeklinde olacaktır.

Tüm bunların kendi ellerinizle yapılması kolaydır. Sadece yardımcı programların uygun izinlerinin alınması gereklidir.

Ancak tüm köy ve kasabalardan uzakta merkezi bir kanalizasyon ve su şebekesi bulunmaktadır. Bu nedenle, kendi sistemlerimizi tasarlamamız ve inşa etmemiz, bir kuyudan ya da kuyusundan su almak ve bir septik tank ya da bir biyolojik arıtma istasyonunu kullanarak süzme yollarını filtrelemek zorundayız.

Su temini düzenlemesi için gerekli ek ekipmanın fotoğrafı

Su ve kanalizasyon şebekelerinin çalışma kuralları, iki büyük gruba ayrılmasını sağlar.

Sınıflandırma kriteri, bir sıvının taşınması için bir yöntemdir:

  1. Yerçekimi. Bu durumda, su yerçekimi eylemi altında borulardan akar. Tüm elemanlar belirli bir açıda olmalıdır.
  2. Basınç kafası Serbest akış sistemi tasarlama ve inşa etme imkanı olmadığında kullanılır (örneğin, zor arazi koşullarında). Bu durumda, suyu pompalayan pompaların kullanılması gerekir.

Dikkat edin! Basınç sistemi sadece elektrik varlığında çalışabilir. Bu nedenle, bu ağın kesintisiz çalışmasını sağlamak için özen gösterilmelidir. Kazalar sırasında elektrik için konut sağlayan bir elektrik jeneratörü satın almanız ve kurmanız gerekebilir.

Su temini ve kanalizasyon sistemi tasarımı

Bu iş aşaması, inşaatın kendisinden neredeyse daha önemli. Özel organizasyonlarda veya ilgili beceri ve niteliklere sahip uzmanlar için yardım istemek en iyisidir.

Bu işi yalnızca bir ülke evine hizmet vermek için basit bir plan oluşturmayı planlıyorsanız üstlenebilirsin. Aksi takdirde, çok fazla zaman ve para harcanması gerekecek birçok problemle karşılaşabilirsiniz. Bazen tüm süreci temiz bir sayfa listesiyle başlatmanız gerekir.

Bir sıhhi tesisat ve kanalizasyon sistemi tasarlamak artık mümkün değil.

Öncelikle su tedarik sistemindeki su giriş noktalarının sayısı ve konumu konusunda karar vermeniz gerekir. En basit seçenek, mutfak ve banyonun bitişik odalarda yer almasıdır. Bu durumda, tek bir kanalizasyon yükselticisi kullanabilirsiniz.

Daha karmaşık bir durum, her biri tuvalet veya banyoya sahip iki katlı veya üç katlı bir ev. Birkaç yükselticinin ve belki de aynı kümülatif kuyucukların veya foseptik tankların kullanılması gerekecektir.

Ayrıca, diğer hesaplamaları yapmak gereklidir:

  • Bir su kaynağı kaynağı seçin - iyi, bireysel bir kuyu veya açık bir rezervuar (göl, nehir) olabilir;
  • Yeraltı sularının oluşma düzeyini belirlemek için - toprağın jeolojik araştırması ile ilgili çalışmalar gerekli olabilir (arazi arsasının mevcut mühendislik ve topolojik çizimi de yardımcı olacaktır);
  • içme suyu ihtiyacını belirlemek - gün içinde hesaplanır ve insanların sayısına bağlıdır (bu, gerekli kapasitenin ekipmanını seçmek için gereklidir);
  • Sahada kurulacak olan kanalizasyon arıtma tesisi veya rezervuar türünü seçin.

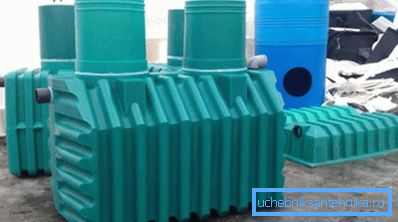

Hazır septik tanklar

İpucu! Son çare olarak, donanım mağazalarında satılan hazır yapıların satın alınması tavsiye edilir. Plastik depolama tankları, hazır septik tanklar ve biyolojik arıtma istasyonları mevcuttur.

Mühendislik ağlarının kurulumu

Sahada su temini ve kanalizasyon inşaatı, ancak projenin oluşturulmasından sonra başlatılabilir.

İçermelidir:

  • çeşitli elemanların, şekillendirilmiş parçaların ve bağlantı elemanlarının montaj alanları;
  • belirli elemanların boyutları.

Geliştirilmiş belgelerin okunmasını kolaylaştırmak için, sıhhi tesisat ve sıhhi tesisatların geleneksel sembollerini kullanmalısınız. Daha sonra iş için ek talimatlar gerekli olmayacaktır.

Aksi takdirde, daha küçük çaplı borular, diğer stop vanaları vb. Kullanma tehlikesi vardır. Su temini ve kanalizasyon arasındaki yanlış mesafe kuyu veya kuyuda su kirliliğine bile yol açabilir.

İç boru hatlarının imalatı

Evin içindeki sıhhi tesisat ve kanalizasyon inşaatı, çatı yapısının yanı sıra çerçeve yapısının inşasından sonra başlar.

Özel bir evin iç su temini sistemi düğüm

Bu sürecin ana nüanslarını sıralıyoruz:

  • Kullanılan su borularının çapı, evdeki su giriş noktalarının sayısına göre hesaplanır;
  • Boru hattını eve girmeden önce, bir bölüm kapatma vanası, daha sonra muhasebe ekipmanı ve ancak ondan sonra bir ev vinci monte edilmesi tavsiye edilir;
  • Sıhhi tesisat ve drenaj sistemlerinin (pompalar, filtreler, metreler, stop vanaları, vb.) ana unsurları bodrum katına monte edilir;
  • Üç pompanın montajını sağlamak tavsiye edilir: ilk iki su, minimum ve maksimum yük, üçüncü - acil durumlarda su sağlar;
  • Projede öngörülen boru eğimini gözlemlemeyi unutmayın;
  • içme suyu boru hattının kanalizasyon çıkış borusundan ve diğer boru hatlarından (gaz, ısıtma) uzaklığı en az 1,5 metre olmalıdır.
Birkaç pompanın varlığı, su tedarik sisteminin daha rasyonel bir şekilde kullanılmasına izin verecektir.

İpucu! Bir kuyudan veya kuyudan su alıyor olsanız bile, su ölçüm ekipmanının kurulumunu ihmal etmemeniz tavsiye edilir. Dolayısıyla, doğal ve parasal açıdan maliyetleri hesaba katmak daha kolay olacaktır. Ek olarak, örneğin, havuzu doldurmak için gereken su miktarını, yapay göleti ve benzerlerini hesaplamak için kullanılabilir.

Harici sistem contası

Mühendislik ağlarına gelince, dışarıda koyduğunuzda, bu tür anlara dikkat etmeniz gerekir:

  1. Boru döşeme çukurunun derinliği, kışın topraktan donduğu mesafeyi aşmalıdır. Bu, suyun donmasını ve boru hattının kopmasını önleyecektir.
  2. Su kaynağını ve kanalizasyonları geçerken, borular arasındaki mesafe 40 cm'den yüksek olmalıdır.Ayrıca, bu alan için özel bir çelik gövde donatılmalı ve borular 5 ila 10 metre (toprağın yapısına bağlı olarak) olacak şekilde korunmalıdır.
  3. Geçiş boru hatları sadece dik açıda yapılmalıdır.
  4. Paralel kaplamalı boru hatları arasındaki mesafe en az 1,5 metre olmalıdır.
Sokaktaki ağların kurulumunun da kendine özgü özellikleri vardır.

Sonuç

Unutmayın ki, sadece operasyon süreleri ve kazaların olmaması, mühendislik ağlarını özel bir evde döşerken tüm gereklilikleri doğru bir şekilde yerine getirmektedir (ayrıca özel bir evde otonom kanalizasyona bakınız: en iyi seçeneği seçmek).

Bu makaledeki videoda su kaynağı ve atık su şebekelerinin geliştirilmesi ve tasarımı hakkında daha fazla bilgi bulunabilir.
