Kanalizasyonun ana elemanları - drenaj sistemi kurulurken

06-06-2018
Kanalizasyon

Kanalizasyon sistemi, kirlenmiş su ve insan atık ürünlerini evin dışına yönlendirmek için tasarlanmıştır. Akışkanlar boru hattından ya içi-blok ve daha sonra merkezi drenaj sistemlerine boşaltılır ya da bir septik tankta geri dönüştürülür. Drenaj organizasyonu için boru hattına ek olarak çok fazla ek elemente ihtiyaç olacaktır.

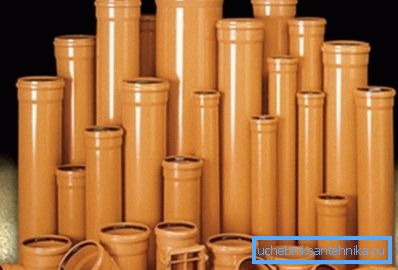

Kanalizasyon elemanları

Evsel atıkların organizasyonu için gerekli olan şey

Evsel atık su, evin etrafından atık su toplar ve onu yükselir.

Kanalizasyon bileşenleri şunlardır:

  • sıhhi tesisat armatürlerini boru hattına bağlayan hidrolik kilitler;
  • drenaj kanalından toplayıcıya boşaltma boru hattı;
  • havalandırma borusu;
  • aslında, yükselticinin kendisi;
  • kanalizasyon temini - boru hattının yatay bir bölümü, içinden drenler yükselticiden daha fazla düşer.

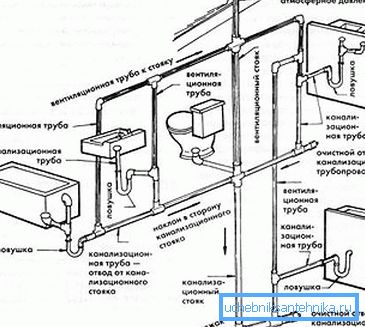

Evsel kanalizasyon şeması

Borular döşenirken, revizyon, tees, dirsek, kapaklar vb. Şekilli elemanlara ihtiyaç duyulacaktır.Bunlar olmadan, kanalların tüm kurallar tarafından giderilmesini sağlamak imkansızdır.

Şekilli elemanlar

Kanalizasyon için şekillendirilmiş parçalar, aksi halde bağlantı parçaları olarak adlandırılabilir, bu tür yapılandırmalarda mevcutturlar:

  • bağlama - Her iki tarafta da soket bulunan kısa bir boru parçası. Boru hattının 2 parçasını bağlamak için kullanılır;
Kaplin ile birleştirme borusu
  • adaptör (redüksiyon) - farklı çaplardaki boruları bağlamak için kullanılır. Redüksiyon koaksiyel, eksantrik olabilir;

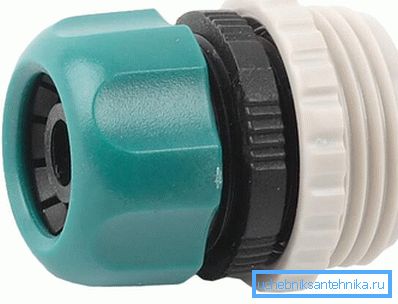

adaptör
  • t şeklinde - ana kanalizasyon sisteminden uzayan bir dalın yaratılması gereken durumlarda, örneğin zeminleri kendi ellerinizle dağıttığınızda, bu eleman vazgeçilmezdir;

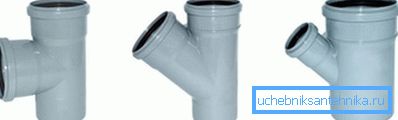

Tee türleri
  • denetim - Aynı tee, sadece çıkış bir kapak ile kapatılır ve dalın kendisi küçüktür. Temizlemek için kanalizasyon tıkandığında kullanılır;

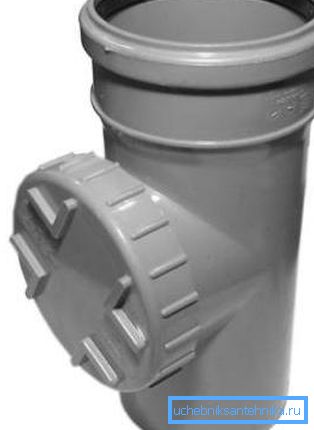

Kanalizasyon denetimi
  • geçit - amaç tişörtünkiyle aynıdır, ancak yardımı ile daha karmaşık bir düğüm düzenlenir;

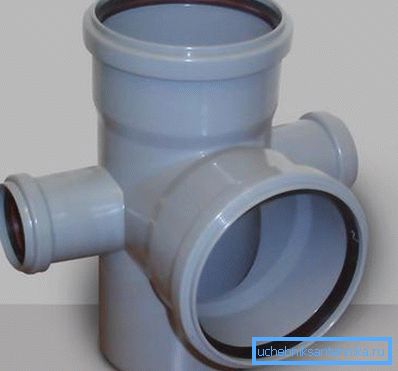

Karmaşık bir düğüm oluşturmak için çapraz
  • diz (tap) - boru hattını çevirirken kullanılır;
  • çek valf - Acil durumlarda gerekli, bu sayede atık su sistemi, drenaj sisteminin arızalanması durumunda geri akmayacaktır;

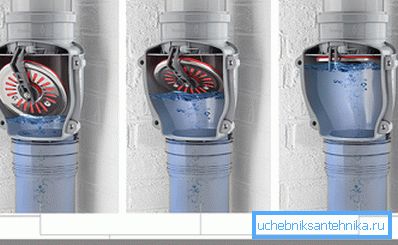

Çek valf şeması
  • kapak - onarımda kanalizasyonun üst üste binmesi için kullanılır.

Kanal döşemeleri, sistemi döşerken hayati bir unsurdur. Bunlar olmadan, boru tesisatını zemine ya da yükselticiyle olan bağlantılarını gerçekleştirmek imkansızdır.

Su tesisatı cihazlarının özellikleri

Herhangi bir sıhhi tesisatın bağlantısı, kanalizasyon sistemindeki hoş olmayan kokuların odaya sızmaması için düzenlenmelidir. En basit yöntem, bir su kilidi (veya sifon) yoluyla bir bağlantı olarak kabul edilir.

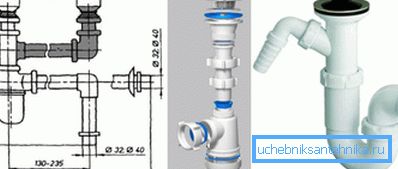

Yıkama için Sifon

Sifon sıradan bir S şekilli boruya benziyor, su fişi sayesinde koku koruması garanti ediliyor. Ev, örneğin, ülkede düzenli ikamet planlamıyorsa, o zaman kokulara karşı korumak için başka yollar düşünebilirsiniz (kuru kanalizasyon sifon).

Kanalizasyon onarımı

Yukarıdaki öğeleri tamir ederken yeterli olmayacaktır. Özellikle, boru hattının bir bölümünü değiştirirken, kanalizasyon borularına ihtiyaç duyulacaktır.

Eski borunun bir kısmının çürümüş veya çatlamış olduğu durumlarda sık görülen durumlar vardır, bu durumda tüm drenaj sisteminin değil, sadece küçük bir bölümün değiştirilmesi gerekir. Yeni borunun mevcut drenaj sistemine bağlanması için branşman boruları kullanılmaktadır.

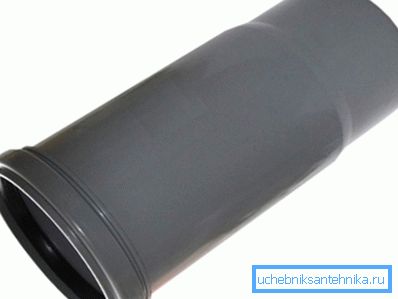

Kanalizasyon borusu

Harici olarak, kanalizasyon borusu küçük bir boru kesitine benziyor, bir yandan pürüzsüz ve diğer tarafta - soket. Buna göre, bir yandan bağlantı, bir bağlantı şeklinde, diğerinin üzerinde, eklemin içine, çan şeklindeki bir tarzda gerçekleştirilir.

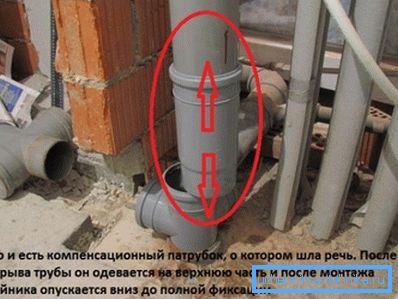

Kanalizasyon borusunun uygun montajı

Bazen eski dökme demir kanalizasyonunu tamir ederken plastik ve dökme demir boruları bağlamak gerekir. Aynı zamanda bir sızdırmazlık maddesinin gerekli sızdırmazlığını sağlamak için yeterli değildir. İlk önce, dökme demir sokete ve plastik bir boruya lastik manşon takmanız gerekecektir.

Sıhhi cihaz ve boru hattı eklemi Sıkılık

Sızdırmazlık manşeti sıhhi tesisat armatürü ve boru hattı arasında sızıntı ihtimalini azaltmak için kullanılır. Dıştan, manşet eklemin üzerine takılan bir kauçuk halka gibi görünüyor.

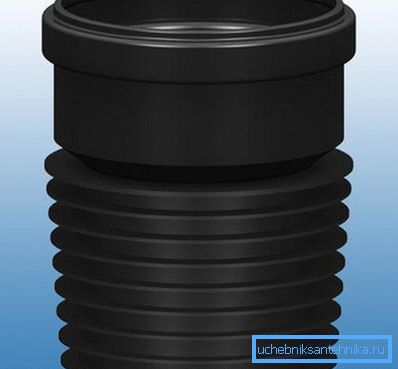

Kanalizasyon manşeti

Manşetin daha fazla elastikiyetini sağlamak için polimerler içermez, bunları üretmek için sadece doğal kauçuk kullanılır. Bununla birlikte, işletim sırasında, bu nedenle, bir yağlama maddesinin kullanılması gerekmektedir, böylece lastik çatlamaz.

Dikkat edin! Polimerlerin eklenmesiyle lastik daha dayanıklı ve uzun ömürlüdür, yani yükleme işlemi kolaylaştırılmıştır. Fakat doğal kauçuk kadar esnek değildir ve boruya her zaman sıkı bir şekilde oturmasını garanti etmez.

Bir lastik manşet kullanmayı planlıyorsanız, kanalizasyon boruları için de yağlayıcıya ihtiyacınız vardır. Borunun ucunu yağlama olmadan manşon içine sokmaya çalışırsanız, kauçuk kolayca zarar görebilir. Ve montajdan sonra manşon periyodik olarak yağlanmalıdır.

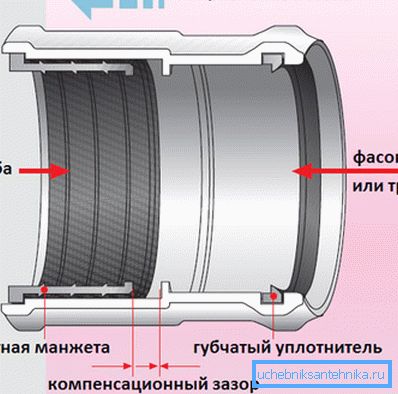

Manşonlu boru bağlantısı şeması

Özel yağlayıcıya gelince, bazıları kışın otomobil kapılarında lastik ek parçalar için kullanılan otomotiv yağlayıcıyı kullanmayı tercih ediyor. Fakat normal sıhhi yağ, lastiği sağlam ve sağlam tutmanıza izin verir.

Açık kanalizasyon elemanları

Boruların kendilerine, revizyonlara ve dirseklere ek olarak, drenaj sisteminin dış kısmı birkaç özel element içermektedir. Otonom bir kanalizasyon sistemi durumunda, drenler temizlenirken herhangi bir yerde depolanmalıdır, bu nedenle bir fosseptik deponun yapılması ve daha iyi bir septik tank gereklidir.

Karter inşaatı

Kanalizasyon septik tanklar, drenlerin çöktüğü, büyük partiküllerin dibe çöktüğü, ardından arıtılmış atık suyun arınmanın bir sonraki aşamasına geçtiği yaygın bir çukurdur. Harici olarak, karter güçlendirilmiş duvarlar ve alt (veya özel bir konteyner) ile bir çukur gibi görünüyor.

Eğer karter bağımsız olarak inşa edilmişse, talimat şöyle görünür:

  • yerde bir çukur rumma (derinlik yaklaşık 2.5 m, bölüm en az 2.0x2.0);
  • Üstünde kumlu bir tabakanın düzenlendiği bir çakıl tabakasının bir yastığı çukurun tabanına dökülür;
  • Bundan sonra, çukurun alt ve duvarları mühürlenmelidir. Kalıp kalıbı oluşturabilir, takviye kafesini çukura yerleştirebilir, çukurun duvarlarını ve dibini betonla doldurabilir, duvarları tuğlalarla güçlendirebilir;

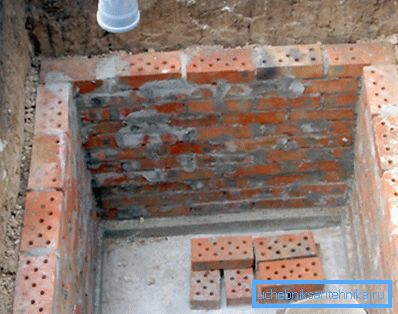

Tuğla ile kaplı karterin duvarları
  • Beton sertleştiğinde, sadece tavanı betona dökmek ve karteri düzenlemek gerekir.

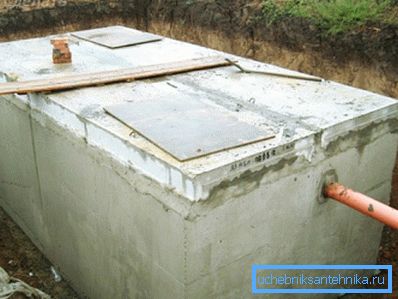

Fotoğrafta - beton çökeltme tankı

Diğer yoldan gidebilirsin, pek çok zahmetli emekleme için çok fazla miktardaki plastik kapları büyük miktarlarda plastik kaplar kullan. Daha önceden boyanmış olan eurocubes, plastik varil, metal varil olabilir. Bu durumda karter cihazının fiyatı düşüktür, ancak sıkılık sağlanır.

Sump için bütçe seçenekleri var. Bir kamyon için geleneksel lastiklerden, düzensiz olarak kullanılan kanalizasyonlara uygun bir hazne inşa edebilirsiniz.

Basit sedimantasyon tankı

Septik tanklar için ayrı depolar. Harici olarak, böyle bir konteyner havalandırma boruları ile büyük bir varil gibi görünür ve iç alan ayrı bölgelere ayrılır: önce, drenler çökeltilir, daha sonra taşma sistemiyle sıvı ikinci bölümün içine girer ve son temizliğin gerçekleşir.

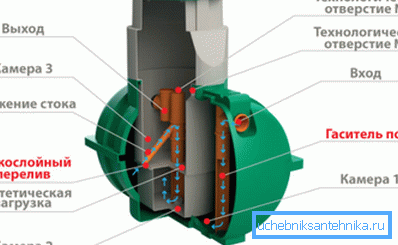

Septik Şema

Dikkat edin! Eğer boya daha önce namluda depolanmışsa, o zaman tam bir temizleme ve ateşleme işleminden sonra bir çökeltme tankı olarak kullanılabilir. Aksi halde toprağın kimya ile kirlenmesi riski vardır.

Kanalizasyon için floroplastik borular ve variller

Kanalizasyona PTFE davullarından bahsetmeye değer. PTFE'nin kendisi ilginç bir malzemedir. Buradan borular ve variller -100? С ile +250? С arasındaki sıcaklık aralığında çalıştırılabilir. Ayrıca PTFE dayanıklı ve dayanıklıdır.

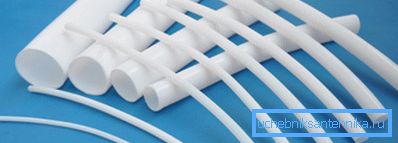

Floroplastik borular

Dikkat edin! Fluoroplast, inert bir malzemedir, çok agresif maddelerle bile reaksiyona girmez, hatta bu göstergede platin ve altını bile aşar. Bu nedenle, normal kanalizasyonda kullanılması tamamen doğrulanmamıştır. Çoğu zaman, kimya endüstrisinde floroplastik borular ve variller kullanılır.

Özetlersek

Drenaj, uzun zamandır bir kişinin rahat yaşamının ayrılmaz bir parçası olmuştur. Belirtilen materyal, drenaj sistemini kurarken ihtiyaç duyulacak elemanların listesini belirlemeye ve iş performansındaki gecikmeleri önlemeye yardımcı olacaktır. Bu düzgün organize edilmiş kanalizasyon sistemi sayesinde on yıldan fazla sürecek.

Bu makaledeki video, iç kanalizasyon sisteminin bazı nüanslarını göstermektedir.
