Tuvalet çanağının mekanizması ve tipik sorunları

Bu makalede drenaj tankının nasıl düzenlendiğini öğrenmek zorundayız. Eski ve modern tasarımların cihazlarını inceleyeceğiz. Ek olarak, tankın mekanizmalarındaki tipik problemleri ele alacağız.

Öyleyse git.

Düğümlerin listesi

Daha küçüktür.

1. Klozet için doldurma mekanizması (aynı zamanda doldurma valfi olarak da bilinir) tankın dozajlanması için kullanılır.. Boşaldığında açılır; Belirli bir su seviyesine yükseldiğinde, akışı kapatır.
2. Tuvalet kabını (tahliye vanası) yıkamak için mekanizma, sırasıyla, boşaltma için sorumludur. Onun görevi - bir düğmeye bastıktan sonra, suyun tüm hacmini maksimum hızda harcayacak şekilde zincirin kolunu veya sarsıntısını.

Bu arada, modlardan birindeki çift tahliye mekanizmaları, tankın hacminin sadece bir kısmını harcayarak su tasarrufu yapmanızı sağlar.

1. Bir raflı tank bağlama ünitesi, boşaltma sırasında sıkılığını sağlamalıdır. Aslında, modern kompaktlarda, bu işlev, dairesel bir yumuşak kauçuk kafasına tahsis edilmiştir.

Giriş valfi

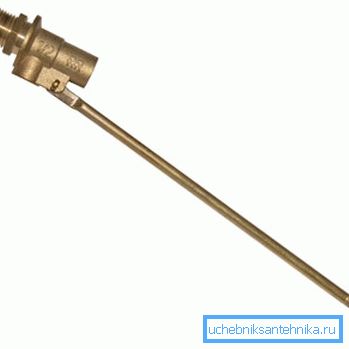

Bir kiriş ile pirinç

En eski yapısal olarak, ancak bu güne kadar, tuvalet için doldurma mekanizması bir varil, bir boyunduruk, bir şamandıra ve bir lastik conta ile bir pirinç vanadır.

Bu cihazın çalıştırılması prensibi, bu cihazın sökülmesiyle kolayca anlaşılabilir:

• Su seviyesi yükseldiğinde, açılan şamandıra, konik nozulu bir conta ile fıçıya bastırarak ve suyu kapatırken, rocker'ın uzun kolunu yukarı çeker.
• Şamandıra boşaldığında, namlu indirilir ve namlu ağızlığı açar.

Bununla birlikte, böyle basit bir şema, bazı özel problemlere sahiptir.

Bir boyunduruğu ile plastik

Pirinç ile karşılaştırıldığında daha ucuz plastik nedeniyle, bu tip bir valfın fiyatı biraz daha düşük.

Bununla birlikte tasarım minimal düzeyde bir değişim geçirdi.

• Salıncak kolunun ayarlanması zorla deformasyonla değil ayar vidasıyla gerçekleştirilir.
• İsteğe bağlı olarak devrilme yüzdürme. Belli bir su seviyesine ulaşıldığında, aniden konumunu değiştirir, böylece suyu yavaş yavaş değil, anında bloke eder.

Plastiklerin düşük mekanik mukavemeti ile ilgili olarak eski mekanizmanın yukarıdaki sorunlarına eklenmiştir. Şimdi, bir kural olarak, saplama yıpratmaz ve pasla kırılmaz, ancak valf gövdesindeki delikleri kademeli olarak genişletir ve bunlardan düşer. Bu problemi çözmek için gerekli talimatlar, tüm valfi değiştirmeye indirgenmiş alas.

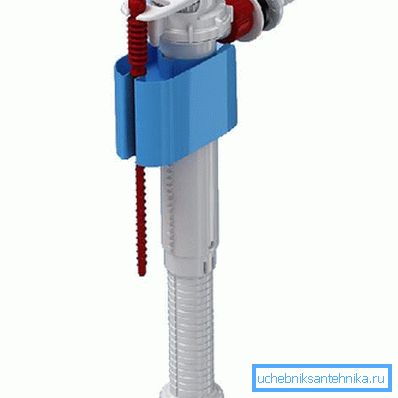

Şamandıra kılavuzu ile

Bir klozet için modern şamandıra mekanizması en çeşitli biçimleri ve yapıcı idamları alabilir. Sovyetler Birliği'ndeki olağan ürünlerden en önemli fark, şamandıranın dikey bir kılavuz boyunca hareket etmesidir.

Böyle bir kararın avantajları nelerdir?

1. Doldurma valfi tuvalette en az yer kaplar.
2. Şamandıranın yatay düzlemde yer değiştirmesi imkansızdır. Eğer öyleyse - şamandıra artık boşaltma vanasının çalışmasına müdahale edemez.

Su ile örtüşen şamandıra seviyesinin ayarlanması, bir vida mekanizması ile gerçekleştirilir. Yüksek kaliteli silikon pedler onlarca yıldan beridir. Tek sorun, demontaj ve yıkama ile muamele edilen valfı bloke eden kumdur.

Bu arada: Valf, problemi bir kez ve tümüyle düzeltdikten sonra kaba bir filtre takmak. Ancak, vanalarla satılan filtrelerin takılmaması daha iyidir: çok ince ızgaralara sahiptirler ve valfın komplikasyonlara yol açmadan enkazla tıkanmasına neden olurlar.

Boşaltma vanası

Klozet yıkamak için mekanizma ne olabilir?

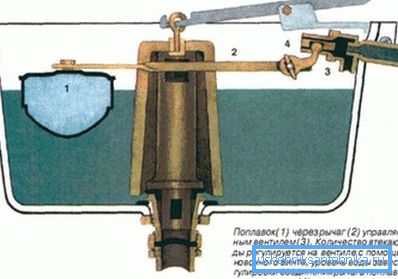

Dökme demir çan

Bu ürünler en azından savaş sonrası ilk yıllardan itibaren yerli havai tanklarda kullanıldı. Deşarjdan tankın kenarına oturan kol üzerindeki büyük bir dökme demir vana sorumluydu. Bir kolla bir zincire tutturulmuş bir valfi yükseltmek, su yolunu açtı; Tankın suyunun geri kalan kısmı, U-şekilli taşma yoluyla boşaltma borusundaki vakum tarafından emildi.

Çanın tipik problemi sadece bir tanesidir - conta esnekliğinin kaybıdır. Mikro gözenekli kauçuk contanın yerini almak için kullanılır. Ne yazık ki, bu sorunsuz tasarımın en genç modelleri neredeyse yarım asırdır; erozyon ve kireç tortuları onları pratikte hizmet dışı bırakmıştır.

kırıştırma

Bu plastik yanlış anlama, son yüzyılın 70'lerinde zili değiştirdi. Oluk, halattaki bir römorköre eğildi ve yine, drenaj borusundaki vakum nedeniyle, tanktaki tüm suyu emdi.

Tuvaleti yıkamak için bu mekanizma başlangıçta kusurlu bir yapıydı: işi plastik deformasyonu ile ilişkili. Yüzeyi su ile sınırlamak zaten küçük dalgalanma kaynaklarını iki yıl veya daha az azaltmıştır.

armut

Hem üst tanklar hem de ilk kompaktlar ile donatılmış olan armut, daha mantıklı bir çözüm haline geldi. Kauçuk yarıküre kılavuzlar boyunca yürüdü ve tank kapağından geçen bir kol veya sap ile kaldırıldı.

İlk armatürler grubunun ana problemi, seleyi tank gövdesine bağlayan çelik cıvataların korozyonudur. Biraz daha az sıklıkta stok çöktü ya da armut kendi esnekliğini kaybetti. Armatürlerin onarımı, arızalı bir parçanın değiştirilmesine ya da çok daha mantıklı olan, tam bir sete indirildi: Servissiz ömür, nadiren 5-7 yılı aştı.

Tuvalete su akıtmak için modern bir mekanizma da genellikle bir armut içerir; bununla birlikte, öncekilerin aksine neredeyse hiç metal parça kullanılmamaktadır. Armut, aynı zamanda taşma işlevini yerine getiren ve tank kapağı üzerinde yükselen bir sap ile kaldırılan içi boş bir polimer çubuğun üzerine takılır.

Plastik çan

Bir zamanlar ucuz plastik tanklardaki armutlarla eş zamanlı olarak, silindirik bir drenaj üzerine giyilen plastik bir çan şamandırasıyla bir mekanizma kullanıldı. Düğmeye bastığınızda, çan battı, suyu yerinden oynattı; taşma içine düşerken ve drenajdaki seyreltme nedeniyle depoyu boşalttı.

Tasarımın kullanımı son derece elverişsizdi, çünkü tankta katı bir şekilde tanımlanan su seviyesinde çalıştı. Su kemerideki basınçtaki değişim, daha sonra popüler olan pirinç rockerlı şamandıralarla birlikte bu seviyeyi önemli ölçüde etkiledi.

Modern erik

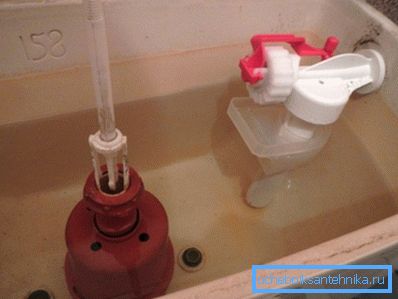

Modern ithal tanklarla donatılmış tuvalet için tipik bir kilitleme mekanizması dikey bir plastik kolondur. Sütunun içindeki boşluk bir taşmadır; Su, içi boş bir çubuk üzerine giyilen dairesel bir conta ile bloke edilir.

Kural olarak, dren mekanizmaları düzenlemeye izin verir:

• Koltuk ve conta arasındaki maksimum mesafeyi ayarlayarak deşarj yoğunluğu.
• Taşma seviyesi.
• Çift deşarjlı sistemlerde - tahliye edilecek tankın içeriğinin bir bölümünü kullanan bir düğmeye basıldığında su tüketimi.

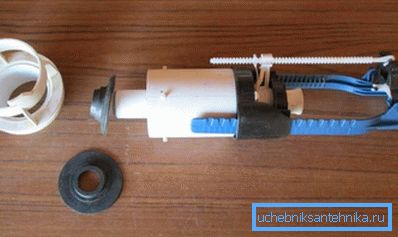

Tek tipik yapı sorunu contadır. 5-8 yıl boyunca elastikiyetini kaybeder ve değiştirilmesi gerekir. Neyse ki, vanadan ayrı olarak satın almak kolaydır.

Tank ve klozet çifti

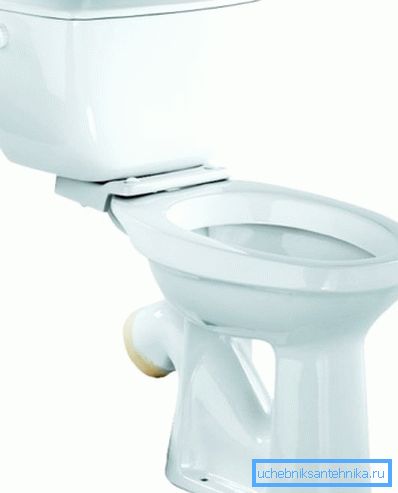

Kalıplı bir rafa sahip modern klozetlerde, halka şeklinde bir conta süresiz olarak hizmet verir ve sorun yaratmaz. Bahsini hak eden tek tasarım, iç numunenin ayrı bir rafına sahip bir tuvalet.

Sahibi için oluşturduğu sorunların listesi oldukça etkileyici:

1. Sabitleme cıvatalarının korozyonu.
2. Basıldığında çip raflar.
3. Çip sabitleme kulakları tuvalet.
4. Tank ve raf arasındaki oval manşetin esnekliği kaybı.
5. Rafın altında yırtılmış konik manşet.

Potansiyel bir alıcıya yalnızca bir tavsiye verilebilir: böyle bir kit gördükten sonra, mümkün olduğunca uzaklaşın.

Sonuç

Tabii ki, küçük bir malzemede son yıllarda üretilen tüm tank tasarımlarını tanımlamak imkansızdır. Dokunmadığımız bazı çözümlerle, okuyucu bu makalede videoya tanıtılacaktır.

İyi şanslar!
