Tuvalet cihazı: yapısal ve operasyonel özellikler

Tuvaleti olmayan modern konutları hayal etmek zordur, çünkü bu sıhhi tesisat tuvaleti rahatça ziyaret etmeyi sağlar ve özel bakım gerektirmez. Bununla birlikte, normal işletme için, tuvalet klozetleri ve bunların ortadan kaldırılması yapısal özellikleri ile doğrudan ilişkili olduğundan, sahibi klozet cihazını bilmelidir.

Tuvaletin nasıl düzenlendiğini ve nasıl kurulacağına dair bazı ipuçları vereceğiz.

dizayn

Cihaz ve çalışma prensibi

Herkesin aşina olduğu ve oldukça sezgisel olduğu için “tuvalet-kompakt” ın en yaygın modelini ele alacağız.

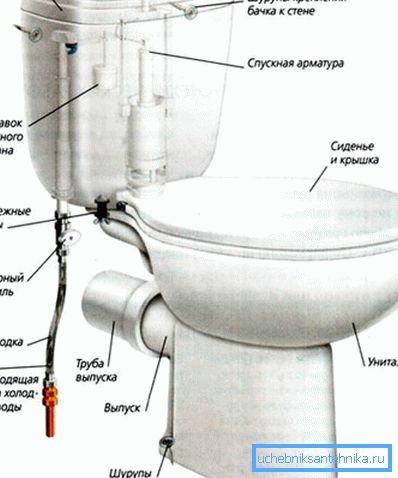

Ürün üç ana bölümden oluşmaktadır:

1. kaseler, Atık ürünleri toplamak için bir konteyner. Kase, kanalizasyon yükselticisine bağlı bir drenaj deliğine sahiptir ve bir su tutucu (sifon) ile donatılmıştır;
2. Boşaltma tankı, lağımdaki kasenin içeriğini boşaltmak için kullanılan suyun temini için gerekli olan. Valflerin ve stop vanalarının çalışmasını düzenleyen sarnıç içinde otomatik bir tuvalet yıkama sistemi bulunmaktadır;
3. Kapaklı dışkı. Cihazın kullanılabilirliğini arttırır ve ayrıca kullanımdan sonra kabı kapatmanızı sağlar.

Cihaz aşağıdaki gibi çalışır: su besleme sisteminden gelen su, bir şamandıra mekanizmasına sahip bir besleme valfini içeren tuvalet tahliye düzeneği vasıtasıyla tanka beslenir.

Tank doldurulduğunda, şamandıra yükselir ve besleme valfi kapanır, su akar.

Kullanımdan sonra, tüketici tuvalet tahliyesini açan bir anahtar veya kol üzerine basar, boşaltma vanası açılır ve su hazneye akar ve içeriğini bir huni borusuna akıtır.

Su miktarı üretici tarafından hesaplanır, böylece dışkı kabından tamamen çıkarılabilir.

Su seviyesi azaldıkça, şamandıra düşer ve su kaynağı valfi tekrar açılır.

Gelen akışkan, tahliye deliğini kapatan tahliye vanasının petal üzerine bastırır ve su tekrar tankta birikmeye başlar.

Bu, seviyesinin ayarlanan maksimum değerine ulaşana kadar gerçekleşir, bu da besleme vanasının şamandıra tarafından kilitlenmesine yol açacaktır ve cihaz temiz ve tekrar kullanıma hazır olacaktır.

Dikkat edin! Şamandıra mekanizmasının kırılması durumunda, kanalizasyon sistemine aşırı su taşmasıyla bir tank sağlanmıştır. Bu apartman sahiplerini sele karşı korur.

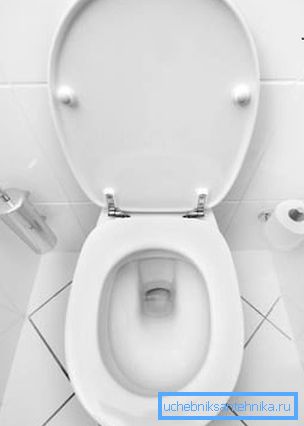

Klozet

Cihazın haznesi, şeklinin tankın en az su akışıyla tankın en eksiksiz temizliğini sağladığı şekilde tasarlanmıştır. Bu sadece sıvı tasarrufu sağlamakla kalmaz, aynı zamanda daha kompakt tanklar da kullanır.

Bugün bu bölümün üç ana çeşidi vardır:

1. Belleville. Düz bir şekle sahiptir ve delik ön tarafa çekilir, bu da bizi başa çıkma sırasında ricochet spreylerden kurtarır;
2. Siperlik. Burada delik geri kaydırılır ve ön duvar açılıdır. Bu vazonun en uygun ve estetik şeklidir;
3. Huni. Ön ve arka duvarlar yaklaşık olarak aynı eğim açısına sahiptir. Delik hemen hemen klozetin merkezinde yer alır, bu da onu çok daha rahat hale getirir ve bu sayede sifonlu spreyler kullanılır.

İçeriği drenaj kanalı boyunca tahliye edilir, ki bu da özel bir şekle sahiptir: dikey büküm (diz) nedeniyle kanalda bir su tutucu oluşturulur.

Akışkan kanaldan geçtikten sonra, belirli bir miktarı dizde kalır ve kanalizasyon gazlarının odaya erişimlerini bloke eder.

Ayrıca, vazolar tahliye borusunun bulunduğu yerde farklı olabilir: yatay, dikey veya eğik olabilir.

Bu, cihazın çalışmasını etkilemez, ancak yükselticiye bağlandığında, bu özellik çok önemlidir.

Dikkat edin! Bir klozet seçerken, yükseltici ve fan tişörtün yerini çalışmalıdır. Genellikle eski tuvalette bulunan aynı tip boruya sahip bir cihaz satın alın.

Boşaltma tankı

Yukarıda belirtildiği gibi, tank kanalın içindeki haznenin içeriğini tahliye edecek şekilde tasarlanmıştır. Modern tanklar, cihazın otomatik çalışmasını gerçekleştiren mekaniklerle donatılmıştır.

Ürünün ana bir parçası ve üzerinde modellerin büyük çoğunluğunda bir su tahliye düğmesi bulunan çıkarılabilir bir kapak vardır.

Kural olarak, tank tüm cihazla aynı malzemeden yapılır: fayans veya porselen. Daha önce, dökme demir ve çelik tanklar üretildi, şimdi plastik kaplar bazen bulunabilir.

Bununla birlikte, porselen ürünlerin en yüksek kalitede olduğu kabul edilir ve bu hem tank hem de vazo için geçerlidir.

“Kompakt” modelde, tank bir kaseye monte edilir ve plastik veya metal cıvatalarla somunlarla sabitlenir.

Bağlantı, hava geçirmez hale getiren özel bir lastik conta ile donatılmıştır. Bazen tankın duvara ek bir eki vardır.

Tankın hazneden ayrılmaz olduğu monolitik modeller de vardır. Eski ve bazı modern çeşitlerde kapasite yukarıda yer alır ve dikey boru ile vazoya bağlanır.

Son olarak, klozetin duvara montajı için montaj çerçevesine sabitlenmiş gizli tanklar bulunmaktadır.

Drenaj mekaniği

Tankın tasarımına daha ayrıntılı bir şekilde bakalım:

Boşaltma mekanizmasının bileşimi şunları içerir:

1. Şamandıralı kilitleme mekanizmasına sahip su tedarik vanası. Şamandıranın konumuna (su seviyesi) bağlı olarak sıvı akışının kanalını kapatır ve açar;
2. Boşaltma borusu (sifon), bir boşaltma vanası ve bir armut ile birlikte, drenaj deliğini kapatarak;
3. Armut kaldırmak ve yıkama için delik açmak için itme;
4. Bir iğne ile bir besleme vanasına bağlanan bir şamandıra. Şamandırayı yukarı kaldırırken, iğneyi tankın içine giren suyun kanalını kapatan membran üzerine bastırır;
5. Tanktaki su seviyesi.

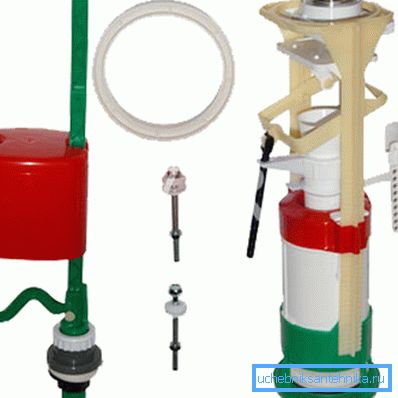

Dikkat edin! Modern mekaniği biraz farklıdır, ancak eyleminin ilkesi aynı kalır. Açıklık için eski düzeni kullanıyoruz.

Tuvaletteki suyu boşaltmak için kullanılan bir cihaz, tankın birikmiş olduğu sıvı miktarını ayarlamanıza izin verir. Bunu yapmak için, dönüş valfı, şamandıranın kilitli olduğu şamandıranın konuşmacılarının konumunu değiştiren besleme valfinde bulunur.

Ayrıca, iğnenin şeklini değiştirerek seviyeyi de ayarlayabilirsiniz: bunun için eğilebilir veya tasarım tarafından sağlanmışsa diz eklemi kullanabilirsiniz.

Dikkat edin! Mekanik arıza ya da yetersiz yıkama sırasında sistemi kapatmak için acele etmeyin. Tuvaletteki tahliyeyi değiştirmeden önce, lastik contalarının ve valf diyaframının durumunu ve ayarını kontrol edin.

Modern cihazların geliştirilmiş kontrol sistemleri ile ayrılmasından dolayı mekaniği kurmak için talimatlar, konfigürasyonuna bağlı olarak büyük ölçüde değişebilir.

Bununla birlikte, cihaz ne kadar yeni olursa, onu yapılandırmak o kadar kolay ki, endişelenmenize gerek yoktur.

Ayrıca, tuvalet için basınç altında bir yıkama cihazı bulunmaktadır, bu da depolama tankını ortadan kaldırmaktadır.

Ancak, özel konut için, bu çözüm kötü, çünkü bir inç veya bir doğrudan bir bağlantı gerektirir? Soğuk su borularının iç kablolarının özellikleriyle uyumsuz olan tuvalete giden yol.

Ayrıca, bu tasarım çok gürültülü ve ağda su çekiç oluşturur.

Sonuç

İyi sıhhi tesisatın fiyatı oldukça yüksektir ve bunu seçerken klozet cihazını anlamak tavsiye edilir. Ayrıca, bu bilgi, cihazı rahatça yapılandırmanıza ve çalıştırmanıza yardımcı olacaktır ve bu makaledeki video da size yardımcı olacaktır.
