Tuvalet kabininin şeması nedir: hasarı gidermek

Evinizde ya da işyerinizde tuvalet rezervuarı kırılmışsa, bu durumda vakaların neredeyse% 90'ında tamir edilebilir ve daha sıklıkla bir tamirci ya da bulutsuz bir deşarj çalışanı olmak zorunda değildir. Ancak herhangi bir cihazda herhangi bir onarım yapmak için, en azından nasıl çalıştığını ve neyin meydana geldiğini anlamanız gerekir.

Bu makaledeki videoyu göstermenin yanı sıra, ana tank türlerine dikkatinizi çekmek ve çalışmalarından kısaca bahsetmek istiyoruz.

Kızarma için tanklar

Nasıl çalışır

Not. Birçok model arasında tuvalet sarnıçının çalışma prensibi daima aynı kalır - su tankın içine belirli bir seviyeye çekilir ve bir manivela veya bir çubuk tarafından harekete geçirilen bir mekanizma kullanılarak boşaltılır.

• Sarnıçların görünüşte çok farklı mekanizmalarla çalışabilmelerine rağmen, yine de aynı amaca hizmet ederler - klozetin kanalizasyondan temizlenmesi. Ayrıca, bu ünitelerden herhangi biri sadece tuvalet çanağının üzerine, yani çanak şeklindeki rafa, duvara veya niş içine monte edilmiştir (yan tarafta olabilir).

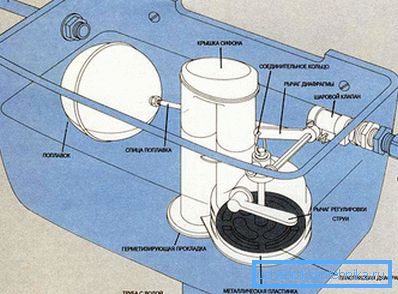

• Şimdi tuvalet sarnıcının vanaların tasarımı ve işlevselliği ile nasıl çalıştığını görelim. Her şeyden önce, su boru hattından (yandan veya alttan) depoya beslenir, bunun akışı, bir kapatma valfı veya bir bilyeli valf ile düzenlenir (kapalı-açılır).
• Depodaki su seviyesi, bir vana ile bir manivela bağlı bir şekilde veya bir kayan bir şamandıra tarafından kontrol edilir - su seviyesi yükseldiğinde, şamandıra valfin sürüklenmesiyle birlikte yükselir. Böylece, delik tamamen kapatılıncaya kadar delik ile fiş arasındaki mesafe azaltılır.
• Ayrıca, bir yan kol veya bir düğmeyi / bir çubuğu veya sarnıcın alt kısmındaki açıklığı zorlamak için bir bilyeyi temin eden talimatlar - su tuvalete boşaltılır. Tankın alt (boşaltma) kısmındaki valf da farklı olabilir, ancak işlevi her zaman aynıdır ve kapalı konumda yerçekimi kuvvetleri tarafından tutulur.

Eski Stil Tanklar

Başlangıç ​​olarak, eski modelin tasarımlarını yenileriyle nasıl ayırt edeceğimizi görelim ve çok net görsel ve teknik işaretler olduğu için özel bilgiye bile ihtiyaç duymaz.

1. ilk olarak, eski modellerde, tank dökme demir veya topraktan yapılmıştır (zarafet ve gösteriş yüksekliği)
2. ikinci olarak, Bu kaplar ya bir yan kolla ya da bir merkezi çubukla boşaltılabilir, ancak bir düğmeye basılarak değil, bu sapın üzerinde bir top yardımıyla yükseltilmesiyle gerçekleştirilir.

Anlayacağınız üzere, tuvaletin de atıfta bulunduğu SSCB faydacı tesislerinde, modern tasarımın kullanılmasıyla donatılacak herhangi bir kimseye bile rastlanmadı. Sonuç olarak, nüfus sıhhi tesisat olmaksızın sanayi sıhhi tesisattan elde edildi - bu sadece su için bir tank ve daha fazlası değil.

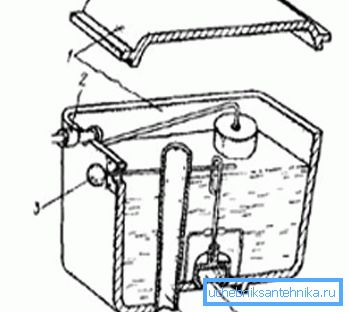

Eski üniteler oldukça basit bir tasarıma sahiptir ve su, plastik veya lastik bir valfın bulunduğu geniş çaplı bir deşarj sifonundan boşaltılır ve ilk bakışta bile bir piston ile karıştırılabilir. Bu valfın sapı, bir kaldıraç görevi gören yan tutamağa getirilir, yani bu sap, merkezi bir dikey desteğe sahiptir.

Tankın su beslemesindeki kapama vanası, genel prensibe göre çalışır - su seviyesi yükseldiğinde, şamandıra, vana ile birlikte yükselir ve ikincisi, eğimli bir pozisyondan dikey olarak hizalandığında, su besleme deliğini kapatır.

Su hazneden boşaltıldığında, şamandıra indirilir, vananın açılması ve tekrar doldurma işleminin tamamı tekrarlanır.

Bu gibi boşaltma tanklarının oldukça hantal olmasına rağmen, herhangi bir parçayı değiştirebileceği veya hatta kendinizin yapabileceği gibi, çok güvenilir ve kolay tamir edilebilir. Orada hiç modül yok ve çok küçük detaylar eksik ve sonuç olarak, bazı apartmanlarda, zaten 40-50 yaşlarındaki eski tarz tankları görebilirsiniz.

Modern modeller

Modern sarnıçlarda (yukarıdaki fotoğrafa bakın) ya da iki düğmeden (tuşlar), su alma ve bırakma işlemi eski modellerde olduğu gibi gerçekleşir, sadece görünümleri daha caziptir ve seramik karolarla dekore edilmiş banyolara mükemmel uyum sağlar.

Üstelik, hatta bir tuvalet veya banyoda bir bütünün bir parçası gibi görünürler ve fiyatları da elbette çok daha yüksektir.

Ancak değişiklikler sadece tasarımda gerçekleşmedi - kesme vanaları tamamen yeni oldu ve bir düğümün bozulması durumunda, sadece tüm modülü değiştirmelisiniz, yani şamandıra, çek valf veya çubuk / kol gibi münferit parçalar değiştirilemez.

Blok, bir vida dişi ile sağlanır, yani dikey bir pozisyonda tutturulduğunda, bir somun-somun cihazında kapakta ve altta vidalanır. Su kaynağı üzerindeki kapatma vanasının modülü ayrı bir tertibata sahiptir, ancak ayrı olarak satılmaz - tuvalet sarnıçları için tüm vanalar kit içinde satılır ve ucuzdur çünkü plastik daha ucuzdur.

Aslında, aynı çalışma prensibi ve çift valfli modül, sadece bu durumda iki deşarj modu vardır - biri dolu ve diğer yarısı, bu yüzden büyük bir drenajın ortalama hacmi 7-8 litredir, o zaman küçük bir drenaj 3'tür. 5-4 litre, ancak bu göstergeler düzenlenmiştir.

Bu yüzden su tuvalet sarnıcına akmazsa, problem büyük olasılıkla kapatma vanasının ayarlanması veya arızasındadır. Ancak çoğu durumda klozet için stop vanası modülünü değiştirmek çok daha kolaydır.

Not. Kafeler, barlar ve restoranlar için kural olarak, ayarlama yapmayan çift drenajlı tanklar kurarlar. Özel kullanım için, bu tür modeller, ayar eksikliğinden dolayı çok uygun ve hassas değildir.

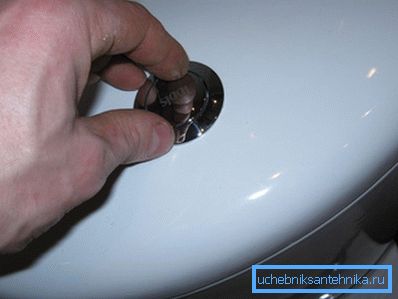

Ancak çoğu kullanıcı için böyle bir modülün yerini almak için, cıvata, somun ve vida yoksa tuvalet sarnıcını nasıl sökmeniz gerektiği sorusu ortaya çıkıyor. Tüm bunlar çok basit bir şekilde yapılır - sadece düğmelerle birlikte somunu (bu küçük bir modül bloğu) saat yönünün tersine çevirmeniz ve kapağın çıkarılması gerekir.

Tuvalet rezervuarını nasıl ayarlayacağınız ile ilgileniyorsanız, şamandıranın konumunu değiştirmelisiniz, yani dişli çubuk üzerinde yukarı veya aşağı hareket ettirilmelidir. Ne kadar düşük olursa, tanktaki su seviyesi o kadar düşük olur.

Sonuç

Tuvalet kabininin tuvalete su sızması durumunda, bu problem büyük olasılıkla taşma durumundadır ve aşağıdaki şamandırayı azaltmanız gerekir. Ancak su disk rafından aşağı akarsa veya montaj cıvatalarının altından çıkarsa, tankı çıkarmanız ve tüm bağlantı elemanlarını (contaları) silikon conta üzerine koymanız gerekir.
