Tuvalet kase drenaj: tasarım, onarım, yedek

Klozet için drenaj mekanizması, tankın içinde bulunan çok bileşenli bir tasarımdır. Bu düğümün işleyişi, cihazı ne kadar rahat kullanacağımızı ve yıkamanın ne kadar iyi gerçekleştirileceğini doğrudan belirler.

Modern mekanizmalar genellikle yeterli güvenlik payı ile yapılır, ancak bazen tamir ve yenilenmeye ihtiyaç duyarlar. Ve böylece, bu görevi kendi ellerimizle uygun kalitede gerçekleştirebilmemiz için, sistemin işleyişinin genel ilkelerini anlamaya değer.

Periyodik bakımda yapılması gereken oldukça karmaşık bir mekanizma, atıkların kanalizasyon sistemine boşaltılmasından sorumludur.

Tahliye tasarımı

Çalışma prensibi

Modern bir tuvalet kabındaki drenaj tankı, içinde karmaşık olmayan bir mekanizmanın bulunduğu bir konteynırdır.

Bu düğüm, su akışının ölçülmesinden sorumludur ve otomatik modda çalışır:

  • Hortumdan boru hattından gelen su, doldurma vanası boyunca depoya girer.
  • Depoyu yavaş yavaş dolduran sıvı, kontrol cihazlarında (aşağıdaki tasarımlardan bahsedeceğiz) hareket ederek, belli bir seviyeye ulaştığında, dolum vanasının tıkanmasına neden olur.
  • Tankın kapağındaki düğmeye bastığınızda, ikinci valf açılır - tahliye. Su tankı terkeder ve doldurma valfi tekrar açılır.

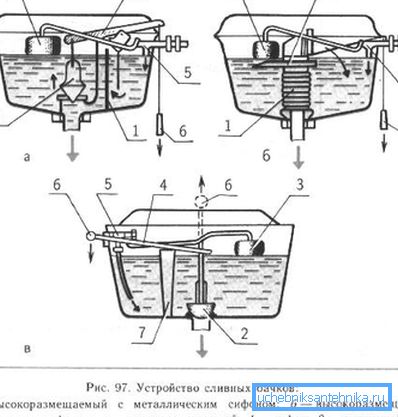

Eski tasarım ürünlerinin şemaları

Valflerin bu türden alternatif hareketi çok uygundur: Tankın sürekli olarak doldurulduğundan veya sıvının taşmadığından emin olmamız gerekmez. Doğal olarak, düzgün çalışmayı sağlamak için, sistemin tüm parçaları doğru şekilde çalışmalıdır.

Ana elemanları

Tuvalet rezervuarının mekanizması çok farklı bir konfigürasyona sahip olabilir, ancak hemen hemen her durumda üç eleman içerir:

  • Tankı doldurmak için valf.
  • Su seviyesini ayarlamak için yüzdürün.
  • Taşma sistemi (tahliye vanası).

Dikkat edin! Bir klozet için yıkama mekanizmasına yönelik talimatlar genellikle, bu elemanların ve yardımcı parçaların boyut ve konfigürasyonunun bir göstergesi olan valflerin bir çizimini içerir. Bu belge bize onarımları gerçekleştirirken paha biçilemez yardım sağlayacaktır.

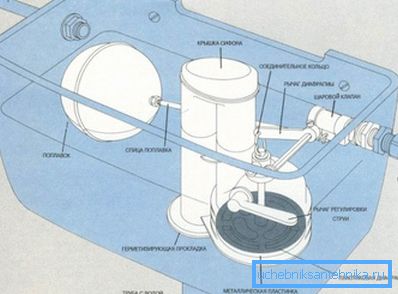

Tasarım şemalarından biri

Bu parçalar aşağıdaki gibi etkileşime girer:

  • Doldurma valfi, drenaj deposunun tabanına veya yan duvarına yerleştirilmiş bir nozuldur.. Dışarıda, soğuk suya sahip bir borunun bir sabitleme somunu veya başka bir bağlantı parçasıyla tutturulduğu branşman boru içine bir iplik kesilir.
  • Valfin iç tarafında, külbütör koluna bağlı kilitleme mekanizması bulunur.. Şamandıra, sallanan kolun diğer ucuna bağlanır - su seviyesi yükseldikçe yükselen plastik bir tank.
  • Şamandıra indirildiğinde giriş valfi açılır. Şamandıra kaldırıldığında, boyunduruk yavaş yavaş değişir ve belli bir seviyeye ulaştıktan sonra, su akışını kesen kilitleme mekanizmasını bloke eder.
  • Ayrı olarak, bir düğmeye basılarak tankın dibinde bir delik açan bir dren mekanizması vardır.. Tuvalet çanağına yüksek hızda giren su, içeriğini kanalizasyona akıtır.

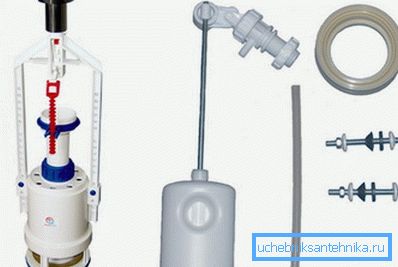

Vana fotoğrafları

Dikkat edin! Modern modellerde çift tahliye sistemi bulunur: tek tuşa basarak, tüm suyu diğer tarafa basarak serbest bırakırız - sadece bir kısmı.

  • Boşaltma vanası genellikle bir taşma ile donatılmıştır.. Bu düğüm, tankın taşmasına karşı bizi güvence altına alır: Bir sebepten ötürü kilitleme mekanizması işe yaramazsa, su dökülmez, ancak kanalizasyona hafifçe açık alt kanattan girer.

Görünüşteki karmaşıklığa rağmen, tuvalet drenaj mekanizmasının onarımı, yeni başlayanlar tarafından bile gerçekleştirilebilir. Bunu yapmak için, sitenize yüklenen yapının özelliklerini anlamak ve değiştirmek için uygun parçayı satın almak gerekir. Öyleyse, tipik durumlarda kaybolmadığınız için, bazı yararlı öneriler sunuyoruz.

Onarım ve bakım

Sorun

Bu bölümde tuvaletteki yıkama mekanizmasının nasıl tamir edileceğini açıklayacağız. Kural olarak, onarım herhangi bir zorluğa neden olmaz, bununla birlikte, bazı durumlarda drenaj armatürlerinin tam olarak değiştirilmesi gerekir.

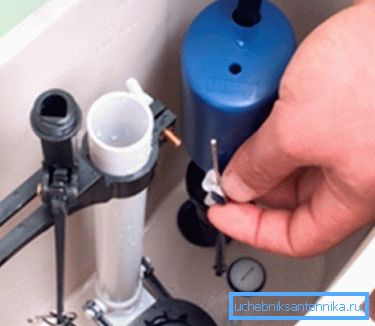

Şamandıra hava geçirmez olmalıdır, aksi halde sistem çalışmayacaktır.

Sorun yerel ise, basit bir şemaya göre hareket etmeniz gerekir:

Arıza açıklaması Onarım çalışması algoritması
Şamandırayı su ile doldurmak
  • Bu genellikle aşınma veya mekanik hasar sonucu oluşur.
  • Geçici bir önlem olarak, şamandıra çıkarılabilir, iyice kurutulabilir ve neme dayanıklı bir bileşikle kapatılabilir.
  • İlk fırsatta, fiyat minimum olduğu için parçanın değiştirilmesi gerekiyor.
Egzoz valfinde sızıntı
  • Sıklıkla, sızdırmazlık contalarının esnekliğinin kaybı nedeniyle sıkılık zamanla azalır.
  • İlk aşamalarda, valf basıncını ayarlayabilirsiniz, ancak gelecekte contaları değiştirmeniz veya yeni bir parça takmanız gerekecektir.
Boşaltma düğmesindeki sorunlar
  • Çoğu durumda, bu türden sorunlar rocker dengesizliğinden kaynaklanır.
  • Bu parça metalden yapılmışsa, bu durumda valfin doğru şekilde açılması için bükülmelidir.
  • Plastik rocker değiştirmek daha kolaydır.
Tankın içine su girmez
  • Kapağı tanktan çıkarmadan önce suyu kapatın.
  • Ardından besleme hortumunu sökün ve temizleyin, kirleri temizleyin.
  • Aynı şeyi giriş valfi ile yapıyoruz.
  • Bu manipülasyonlar yardımcı olmadıysa, valfin kendisinin çalışıp çalışmadığını kontrol etmeliyiz ve gerekirse değiştirmeyi gerçekleştiririz.

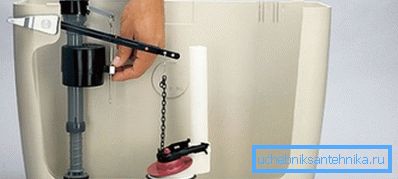

Ayarlama oldukça basit.

Değiştirme mekanizması

Drenaj mekanizması tuvalette kırılırsa (yani açıklanan yöntemler artık yardımcı olmaz), o zaman her zaman değiştirilebilir.

Bunu böyle yaparız:

  • Aynı modeldeki drenaj bağlantılarını sizin tarafınızdan belirlenen şekilde satın alıyoruz. Burada, kesin bir eşleşme çok önemlidir, çünkü boyutlardaki en küçük farklar bile mekanizmanın çalışamazlığına neden olabilir.
  • Tuvaletteki drenaj mekanizmasını değiştirmeden önce suyu kapatın ve tankı boşaltın.
  • Tahliye düğmesini sökdükten sonra kapağı tanktan çıkarın.
  • Daha sonra tüm hortumları ayırın ve valfin iç kısmını sökün.
  • Alt tankı depoya sabitleyen cıvataları sökün.
  • Depoyu sökün ve boşaltma mekanizmasının alt kısmından çıkarın.

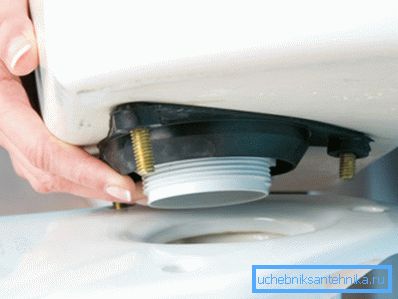

Bazı durumlarda, mekanizmayı değiştirmek için tüm tankı çıkarmanız gerekir.

Dikkat edin! Klozet çantasının iç yüzeylerini temizlerken, monte edildiğinde ulaşılması çok zor olan fırsatı yakalayabilirsiniz.

  • Ardından, boş delikte yeni parçalar yükleyin.
  • Tankı aynı cıvataların yardımıyla sabitleyerek yerine yerleştiriyoruz. İşlem sırasında tespit elemanı paslanmışsa, değiştirilmesi gerekir.
  • Mekanizmanın montajına devam ediyoruz ve tamamlanmasından sonra - tedarik vinçlerini kullanıyoruz.

Ardından, sızıntı olmadığından emin olmak için su sunun. Sistemin çalışıp çalışmadığını kontrol etmek için ilk deşarj kapağı çıkarılır.

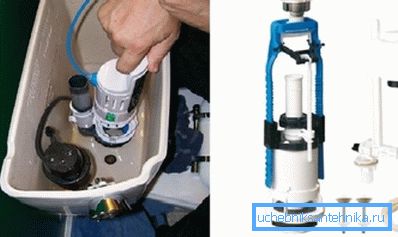

Drenaj armatürlerinin tüm detaylarını takın

Her şey yolundaysa, kapağı yerine geri döndürüp düğmeyle sabitleriz.

Sonuç

Tuvalet sarnıçındaki drenaj mekanizmasının tam olarak değiştirilmesi nispeten seyrek olmak zorundadır: çoğu durumda, performans bir veya daha fazla parça düzeltilerek geri yüklenebilir. Ancak sistem tamamen düzensiz olsa bile, tecrübesiz bir tesisatçı da onu tamir edebilir.

Bu makaledeki video, bu konuyla ilgili daha ayrıntılı öneriler içerir, böylece yeni başlayanlar kesinlikle keşfedilmeye değer.
