Tuvalet koltuk vana: hangi sürümleri en güvenilir?

Tüm su depoları tuvalet boşaltma valfı gibi karmaşık bir bileşene sahiptir. Şu anda bu sitenin çeşitli çeşitleri var. Cihazı satın almadan veya tamir etmeden önce onlar hakkında her şeyi bilmelisiniz.

Düğüm atama

Cihazın amacı aşağıdaki gibidir.

1. Tank boş olduğunda suyu açar ve serbest bırakır..
2. Tankı istenen dereceye kadar doldurduktan sonra su akışını önler..
3. Kilitleme elemanı, depoda sabit bir sıvı seviyesi sağlar., Su kaynağında basınç düşüşleri varsa. Sistemdeki basınç 0,1 MPa kadar düştüğünde veya arttığı zaman, su seviyesi 0,4 cm'den fazla değişmemelidir.

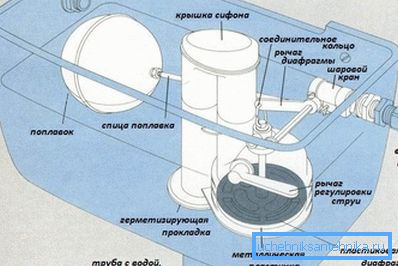

Tuvalet sarnıç vanasının sahip olduğu genel çalışma prensibi.

1. Deponun içindeki sıvı seviyesi izin verilen değerin altına düştüğü için, şamandıra daha düşük ve daha alçak düşer ve böylece kolu harekete geçirir.
2. İtici çubuktaki basınç düşer. Sonuç olarak, su depoya akmaya başlar.
3. Eşzamanlı olarak, şamandıra yukarı doğru yüzmeye başlar.
4. Belirli bir seviyeye ulaşıldığında, vana bir manivela ile kapatılır, su durur.

Yüzdürme elemanlarının çeşitli tasarımları, birçok drenaj sistemi ve tank tipine bağlıdır. Örneğin, tuvalette bir çekvalf ve direkt bir karşı taraf vardır. İşlerinin prensibi çok farklı.

Tank için valf çeşitleri

Klozet kapaklarının kapakları metal veya plastikten yapılabilir.

Üretim malzemesi

Drenaj mekanizmalarının pahalı modelleri, bronz ve pirinçten yapılmıştır. Bu metal alaşımlar iyi mukavemet ve sertliğe sahiptir, neredeyse korozyona karşı hassas değildir ve kimyasal ve mekanik yüklere karşı dayanıklıdır.

Tasarımla, basit ayrı birimler (dökme ve boşaltma vanası) ve karmaşık prefabrik üniteler olabilir.

Dikkat edin! Alaşımlardan manivela tertibatları sadece “elit” sınıfının tuvalet klozetleri için yapılır. "İş" kategorisi için, metal kapatma ve drenaj elemanları, dolgu malzemesinden ayrı yapılır. Bu, sistemi büyük ölçüde basitleştirir, kurulum sırasında çok yönlülük sağlar ve bileşenleri ayrı ayrı onarmanızı sağlar.

Çoğu zaman, tuvalet sarnıç valfı plastikten yapılır. Hammaddelerin kalitesinden, ayrıca elementlerin üretiminin doğruluğundan düğümün toplam fiyatına bağlıdır. Başka bir deyişle, burada doğrudan bir ilişki var - tankın kapatma valfı ne kadar pahalı olursa, o kadar dayanıklı olacaktır.

Cihaz yapılandırma

Deponun kilitleme aksesuarları sadece iki konfigürasyona sahiptir: kendi ellerinizle ayrı veya kombine bir sistem kurabilirsiniz.

1. Tuvalet sarnıç ve tahliye analogu için ayrı giriş valfi sırayla monte edilir.
2. Bu gibi elemanların ara bağlantıları sadece su ile gerçekleştirilir.
3. Dolgu elemanı, bir şamandıra sahip, belirli bir şeklin basit bir düğümdür.
4. Bu kontrol itme vasıtasıyla, vanadaki sıvı seviyesinde bir artışla hareket eder, suyu kapatır.
5. Ayrı bir tuvalet sarnıç tahliye vanası bir basma düğmesine, pedallara, çekişe, vs. sahip olabilir.
6. Bu eleman volumetrik bir boyuna sahiptir. Hava veya mekanik valf ile eşleşir. Çekiş sistemi üzerinden veya doğrudan bir etkiyle (kaldırma, bastırma) gerçekleşir.

Dikkat edin! Ayrı drenaj ünitelerinin ana avantajı, bireysel elemanlarını değiştirme veya tamir etme kabiliyetidir. Bu durum, iş maliyetini büyük ölçüde kolaylaştırır ve azaltır.

1. Doldurma ve boşaltma elemanlarının aynı muhafaza içerisinde yer aldığı ve düz bir hat ile birbirine bağlandığı kombine mekanizmalar, tank çalışmasının maksimum güvenliğini ve güvenilirliğini garanti eder.
2. Bu tür sistemlerin tamir edilmesi zor olduğu dikkati çeker, ayrıca yapılandırmak için problemlidirler.
3. Ancak, talimat, ince ayar ile böyle bir düğümün kusursuz çalışacağını not eder.

Bir tasarımdaki vana çeşitleri

Toplamda, tanklar için üç yapıcı vana tipi vardır:

• Croydon vanaları;
• membran analogları;
• Piston cihazları.

Croydon tipi cihazlar

Bu tür vanalar teknolojik olarak eskidir, sadece geçmişin sağlık gereçleri modellerinde bulunurlar.

1. Bir eyerle birlikte bir piston, bir kaldıraç ekseni ve bir valf gövdesi içerir.
2. Su dikey olarak hareket eden bir pistonla beslenir ve kesilir.
3. Şamandıra kolunu çalıştırır.

Bu tasarım hızla tükeniyor. Bu nedenle, zamanla, tuvaletteki valf suyu kapatmaz, akar ve tuvalet tankından dışarı sıçrar.

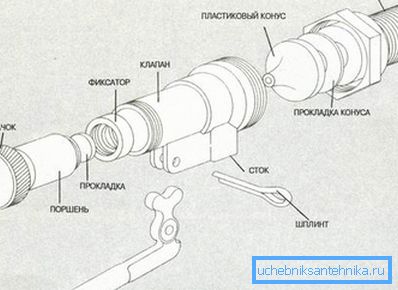

Pistonlu meslektaşları

1. Piston tipi tuvaletin giriş valfı, bir kaldıraç şeklinde bir eksene sahiptir.
2. Bölünmüş pimde (çatallı) sabitlenmiştir.
3. Kol yatay olarak hareket ettiğinde, pistonun hareket etmesine neden olur.
4. Periyodik olarak eyere dokunur. Bu, su akışını depolama tankına düzenler.
5. Pistonun ucunda bir mühür var.
6. Sele ile eşleştiğinde, conta su akışını durdurur.

Bir zar ile modern deniz mili

1. Tuvalet kabında böyle bir valf conta yerine bir membran ile donatılmıştır.
2. Kauçuk veya silikondan üretin.
3. Pistonun hareketi sırasında membranı hareket ettirir.
4. Bu nedenle, gerekli anda, suyun akan su deposuna girmesini önler.

Benzer vanalar en modern olanlardır. Tüm yeni hijyenik cihaz modelleri ile donatılmıştır. Buna dayanarak, membran cihazlarında daha ayrıntılı olarak durmaya değer.

Tankın su ile en çabuk doldurulmasını ve üst üste binmesini sağlarlar. Sitenin kalitesine ve ayarının doğruluğuna bağlı olarak, sıvı alımı ve deşarj işlemi sessiz veya çok yüksek olabilir.

Dikkat edin! Membran tipi vanaların ana dezavantajı, sıhhi tesisat sistemindeki etkili çalışması için önemli basınç düşüşlerinin olmamasıdır. Değerleri 0.1 MPa'yı geçmemelidir.

Ek olarak, mekanizmanın normal ve mümkün olduğu kadar uzun süre çalışabilmesi için ağdaki suyun temiz olması önemlidir.

Bir diyafram valfi nasıl çalışır?

Cihazın ana aşamaları aşağıda sunulmuştur.

İlk aşama

1. İlk aşamada vana açık. Bu sırada su depoya girer. Sıvının akış yönüne uyan zar, hareket eder. Bu nedenle, tıkanmadan su depoyu doldurabilir.
2. İlk önce sıvı sadece ön bölüme akar.
3. Böylece doğrudan tankın içine girmiş, bu bölmede özel bir delik vardır. Proses, çubuk valfler ile donatılmış tanklarda gerçekleşen yönteme benzer, ancak piston üzerinde gerilmiş bir zar vardır.
4. İçinde bir lümen vardır, içinden plastik bir çubuk geçirilir. Ayrıca 1 mm'lik bir lümen kesitine sahiptir. Onun sayesinde, su kısmen doldurma bölümüne akar.
5. Şamandıra indirilmiş durumda olduğunda, sadece 0.5 milimetrelik bir çapa sahip olan, pistonda küçük bir delik oluşur. Bu sayede az miktarda sıvı depoya akar.
6. Diyafram valfının benzer çalışma prensibine bağlı olarak, ön ve doldurma bölümlerinde ve tankın arkasındaki bölümde aynı basınç oluşur. Bu, böyle bir mekanizma ile bir rod valfine sahip bir karşı taraf arasındaki temel farktır.

İkinci aşama

1. Bu aşamada, su depolama tankına girer ve aynı anda top floatını yüzer.
2. Proses ayrıca, lastik conta ile sapın seviyesini de arttırır.
3. Mühür deliği tıkıyor.
4. Çubuğun sonraki hareketi üzerine, diyaframlı piston eyere karşı bastırılır. Böylece doldurma bölümü kapatılmıştır.

Deponun doldurma kısmındaki su basıncının pop-up şamandıranın basıncı ile ilişkili olması nedeniyle, zar eyere karşı çok sıkı bir şekilde bastırılır. Bu, depolama tankına su akışını önler.

Üçüncü aşama

1. Üçüncü aşama, klozet kullandıktan sonra suyu tahliye etmektir.
2. O anda, sıvı tanktan aşağı indiğinde ve klozet kasesinin içine aktığında, şamandıradaki çubuk üzerindeki basınç etkisi ortadan kalkar.
3. Pistondaki yarık bu anda çubuğu üst üste getirmez. Bu temelde ve dolum bölümünde, basınç keskin bir şekilde azalır.
4. Basınç sadece su besleme sisteminden kalır ve piston ile membran üzerinde hareket eder, onları yana doğru hareket ettirir.
5. Bu nedenle, boşaltma mekanizması tekrar ilk aşamaya gider.

Sonuç

Valf dahil olmak üzere drenaj sisteminin tasarımı, klozetin verimliliği ve güvenilirliği için büyük önem taşımaktadır. Sıhhi bir cihaz seçerken, modern modeliyle donatılmış olduğundan emin olmayı unutmayın.

Bu makaledeki video çok fazla ek bilgi içeriyor.
