Baca nasıl hesaplanır: teknik özellikler

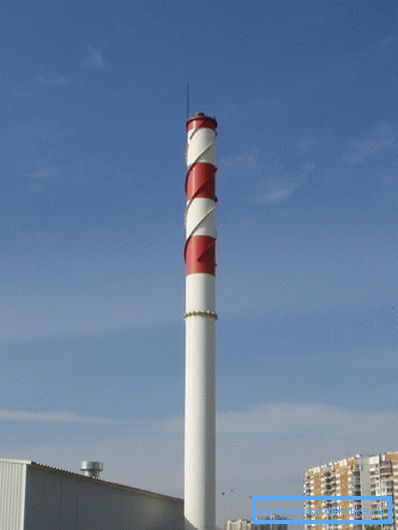

Kazan dairelerindeki bir ısıtma kazanının etkinliği, iyi bilindiği gibi, itme gücüne bağlıdır. Buna karşılık, barometrik basınç seviyesi, dış hava sıcaklığı, yanma ürünlerinin sıcaklığı ve ayrıca baca gazı borusunun parametreleri, boyutları belirli bir doğrulukla gerçekleştirilir, itme kuvvetini etkiler. Bu yazıda, baca hesabının doğal taslak ile nasıl yapıldığına dair yöntemi kısaca ele alacağız.

Genel bilgi

Duman boruları çeşitli malzemelerden üretilmiştir, olabilir:

• tuğla;
• fiberglas;
• Betonarme ve benzeri

Özellikle, tasarımcı olarak ayrı parçalardan bir araya getirilen paslanmaz çelikten yapılmış modüler yapılar, son zamanlarda popüler hale gelmiştir. Oldukça sağlam ve dayanıklıdırlar, aynı zamanda malzeme fiyatları oldukça kabul edilebilir. Bununla birlikte, inşaat malzemesinden bağımsız olarak, kurulum, sadece çok aşamalı hesaplamalar bazında yapılan projenin hazırlanmasından sonra gerçekleştirilir.

Proje çok önemlidir, örneğin, yetersiz bir baca yüksekliği ile, sistemdeki taslak, kazanın yanma odasında yanma sürecini sürdürmek için çok zayıf olabilir. Bu kusuru gidermek için, ek maliyete yol açan yapay çekiş sağlayan duman aspiratörleri takmak gerekir.

Ek olarak, bacada önemli bir parametre çevre dostudur - gazların atmosfere atılması ve daha fazla dağılımı, bölgedeki tüm binaları aşan bir yükseklikte gerçekleştirilmelidir.

Baca hesaplaması birkaç parametrenin belirlenmesini içerir:

• Aerodinamik veriler;
• Yüksekliğin belirlenmesi;
• Kuvvet hesabı

Daha sonra, tüm bu hesaplamaların özelliklerini inceleyeceğiz.

Baca hesabı

Aerodinamik hesaplama

Tasarımın bu kısmı yapının verimini bilmenizi sağlar. Bu parametre, kazan dairesi tam kapasitede çalışırken yanma ürünlerinin sorunsuz bir şekilde çıkarılmasını sağlamalıdır.

Yanlış hesaplanan baca kapasitesi, kazanda veya kanalda dumanın birikmesine neden olabilir. Bu nedenle, gelecekteki yapının çapının mühendislik hesaplamaları, uygun özel eğitime sahip uzmanlar tarafından gerçekleştirilmektedir.

Özellikler borunun yüksekliğini belirler

Yukarıda belirtildiği gibi, bir duman egzoz yapısı tasarlanırken, büyüklüğünü çevresel bir bakış açısından haklı çıkarmak gerekir. Bu, yakıtın yanması sırasında oluşan çevreye zararlı maddelerin dağılımının hesaplanmasını dikkate almalıdır.

Ayrıca kazan dairesi bacalarının yüksekliğinin hesaplanmasının, ticari ve fabrika işletmeleri için geçerli olan sağlık standartlarına uyması gerektiği de unutulmamalıdır. Ayrıca, diğer kirlilik kaynaklarının işleyişi sonucu elde edilen atmosferdeki tehlikeli elementlerin arka plan konsantrasyonunun da göz önüne alınması gerekmektedir.

Ek olarak, yapının yüksekliği, aşağıdakiler gibi bir dizi başka faktöre bağlıdır:

• Kazan sahasındaki atmosferin meteorolojik modu;
• Egzoz gazı sıcaklığı;
• Ortalama hava hızı;
• Termal hesaplama;
• Aerodinamik hesaplamalar;
• Arazi vb.

Dikkat edin! İzin verilen kirlilik emisyon miktarına göre, yapının optimum yüksekliği ve belirlenir. En yoğun nüfuslu bölgelerde, durumun elverişsiz olmasından dolayı, çoğu zaman yapı, mümkün olan en düşük seviyeye karşılık gelen hesaplanan verilerin üzerine dikilir. Seyrek nüfuslu yerleşimlere gelince, baca yüksekliğini belirlerken, diğer kazan dairelerinin binalarının yüksekliğiyle yönlendirilirler.

Böylece, bu tasarım aşamasında, sadece yapının yüksekliği değil, aynı zamanda atmosfere izin verilen maksimum emisyon miktarı da belirlenir.

Termal hesaplama

Aşağıdaki parametreleri belirlemek için termal hesaplama yapılır:

• Yapının yapılacağı malzemenin sıcaklık genleşmesi;
• Yapının dış muhafazasının maksimum sıcaklığı;
• Yalıtım malzemesinin tipi ve gerekli kalınlığı.

Güç ve istikrar

Yani, ilk etapta çekişi etkiler:

• Yapının çapı;
• İnşaat yüksekliği;
• Kazan dairesinde yakılan yakıt miktarı.

Yapının boyutları, temelde dayanağı olan tüm bu parametrelere bağlıdır.

Bununla birlikte, boyutuna ek olarak, yapının stabilitesini hesaplamak için aşağıdaki faktörler dikkate alınır:

• Toprak davranışı;
• Sismik aktivite;
• Kar ve rüzgar yükleri.

Tüm bu verilere dayanarak, vakfın aşağıdaki parametrelerini belirleyin:

• Onun tasarımı;
• Tek alan;
• Döşeme derinliği vb.

Ayrıca, mukavemet özellikleri, yalnızca temelin hesaplanmasını değil, aynı zamanda gövdenin en uygun şeklini ve tasarımını belirlemeyi de sağlar.

Yerli bacaların hesaplanması

Ev tipi kazan dairesi bacalarının parametrelerini kendi elinizle belirlemek için ciddi mühendislik hesaplamaları yapılmasına gerek yoktur. Bunu yapmak için basitleştirilmiş bir yöntem kullanabilirsiniz.

Dikkat edin! Böyle bir hesaplama yapmak için, kazanın gücünü bilmek gereklidir, yani. Bir saat içinde yanabilecek maksimum yakıt miktarı. Bu parametre, ekipmanın pasaportunda bulunur.

Gerçek şu ki, hanehalkı yapılarının tüm göstergeleri yaklaşık aynıdır:

Bir tasarım hesaplaması yapılırken, iticinin, dışarı çıkan gazın ve havanın yapının yüksekliğiyle çarptığı yoğunluktaki farktan başka bir şey olmadığını hesaba katmak gerekir. Yapının çapının bir saat içinde yanabilen yakıt miktarına bağlı olduğu, yani; Kazan gücünden.

Sonuç olarak, hesaplama yapmak için talimat aşağıdaki gibidir:

• Ekipmanın kapasitesi biliniyorsa, sistemin girişindeki gaz hacmi aşağıdaki gibi olacaktır: Vg = B * V * (1 + t / 273) / 360, (m? / S cinsinden).
• Gazların hareket hızı bilindiğinden, bir baca kesit alanını - (F =? * D? / 4) = S (m? İçinde) kullanarak hesaplamak mümkündür.
• Bir dairenin alanını belirleme formülüne göre, borunun çapını bulmak zor değildir - dт = v4 * B * V * (1 + t / 273) /? *? * 360, metre cinsinden.

Evsel kullanım için bir baca hesaplama örneği düşünün. Örneğin, bir saat boyunca yanma odasının ızgarası, yüzde 25'lik bir nem içeriği ile 10 kg odun yakabilir. Bu durumda, normal koşullar altında, gazların hacmi 10 ma / Kg olacaktır.

Giriş gazı sıcaklığı 150 santigrat derecedir.

Çap hesaplaması aşağıdaki gibidir:

• Girişte, gazların hacmi - (10 x 10 x 1.55) / 360 = 0.043 m? / Sn'dir.
• Şimdi, gazların hızının 2 m / s olmasına rağmen borunun kesit alanını öğrenebilirsiniz. Bunun için böyle bir hesaplama yapmak gerekir - (4 * 0.043) / 3.14 * 2 = 0.027 m?
• Elde edilen tüm rakamları bir dairenin alanını bulmak için formülde değiştirirsek, istenen çapa ulaşabiliriz - v4 * 0.34 * 0.043 * (1 + 150/273) / 3.14 * 10 * 360 = 0.165m.

Şimdi baca taslağını hesaplayabilirsiniz:

• Saatte 10 kg yakıtın yanması düşünüldüğünde, gücü şu şekilde hesaplıyoruz: Q = 10 * 3300 * 1.16 = 38.28 kW.
• Hesaplanan borunun termal katsayısı 0.34'tür. Buradan metre başına ısı kaybını hesaplayabilirsiniz - 0.34: 0.196 = 1.73 derece.
• 5 metrelik gövdeden 2 metre uzakta fırın alınmalıdır. Sonuç olarak, giriş gazı sıcaklığı - 150- (1.73 * 3) = 144.8 derece olacaktır.
• Şimdi itme değerini alabilirsiniz. Örneğin, hava sıcaklığı 0 derecedir, bu durumda aşağıdaki hesaplama yapılmalıdır: -3 * (1.2932-0.8452) = 1.34 mmH2O (doğal gaz basıncı). Bu değer, gaz egzoz sisteminin normal çalışması için yeterlidir.

Bir baca hesaplama metodu, ilk bakışta göründüğü kadar karmaşık değildir, aynı zamanda, yerli kazanlar için etkili bir baca egzoz sistemi yapmak için yeterlidir.

Sonuç

Herhangi bir baca yapımı için uygun hesaplama gereklidir. Aksi takdirde, yanma ürünlerinin çıkarılması sistemi, kabul edilemez olan çevreyi etkin olmayan veya önemli ölçüde kirleten işlevini yerine getirebilir.

Ev bacaları için böyle bir hesaplamayı kendiniz yapabilirsiniz, ancak profesyoneller sistemi endüstriyel ekipman için tasarlamalıdırlar. Bu makaledeki videodan, bu konu hakkında daha fazla bilgi edinebilirsiniz.
