Boru inç ve inç iplik nedir

Boru çaplarının inç cinsinden belirlenmesinde, ayrıca, boru inçlerinin boyutu geleneksel olandan farklıdır. Çoğu zaman bu yeni başlayanlar için kafa karıştırıcıdır. Daha sonra, bu hesap sistemini neyin oluşturduğunu, milimetreye nasıl dönüştüğünü ve hangi inç eğrisinin olduğunu düşünüyoruz.

Genel bilgi

İnç, yüzlerce yıldır var olan bir ölçü birimidir. Üstelik, bu süre zarfında bir kereden fazla değişti.

Örnek olarak, bu ölçüm biriminin aşağıdaki türleri:

• Viyana - 26,3 mm;
• İspanyolca (pulgada) - 23,2 mm;
• Meksika - 23,3 mm.

Bu listenin sonsuza kadar devam ettirilebileceği söylenmelidir, mesela, her bir Alman topraklarında kendi ölçü birliği vardı:

• Bavyera;
• Saxon;
• Prusya;
• Badenskaya, vb.

Çin ve Japonya'da bile benzer önlemler vardı. Örneğin, Çin eşdeğeri 33.3 mm idi. Ancak, 20 Mayıs 1875'te Fransa'da Uluslararası Metrik Sözleşmesi imzalandı. Bu antlaşmanın amacı uluslararası metroloji standartlarının tekdüzeliğini sağlamaktı.

Bu sözleşmenin önemli bir notu, mevcut metrik sistemle hiçbir ilgisi olmayan yetersiz bir birimin tanınmasıydı. Dahası, OIML bu hesaplamayı hala kullanılmakta olan en kısa zamanda dolaşımdan kaldırılmasını tavsiye etmiştir.

Bu tavsiyeye, Amerika Birleşik Devletleri haricinde, bu birimin yerel ölçü birimi olarak kaldığı tüm ülkelerce uyulmuştur. Bu, dünyanın geri kalanındaki OIML'nin gerekliliklerini takip etmeyi zorlaştırdı.

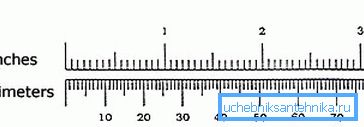

Öyleyse bu ölçü birimi nedir ve her zamanki ölçüm birimlerimizde nasıl ifade edilir? Günümüzde, bu terime atıfta bulunulduğunda, ingilizce ölçü uzunluğu ima edilmektedir. Bununla birlikte, birkaç kez de değiştiği unutulmamalıdır, ancak geçen yüzyılın 58'inci yılından bu yana 25.4 mm'dir.

Bu "inç" denir ve ortak işareti tırnak işaretleridir. Örneğin, 15 15 inç anlamına gelir, yani. 38,1 cm

Özellikler tüp inç hesabı

Metrik ölçüm sistemine dönüştürme

Üreticinin 1 inçlik bir boru çapı belirlemesi durumunda, ölçüldüğünde, sonuç 25.4 mm değil. Ev ustalarının karıştığı yer burası.

Böyle bir ürünün teknik özelliklerini göz önüne alırsak, kesitinin 33.249 mm'ye eşit olduğu ortaya çıkmaktadır. Gerçek şu ki, bir borunun inç olarak adlandırılmasıyla, dış çapı, iç kısım 22.4 mm'ye karşılık gelir.

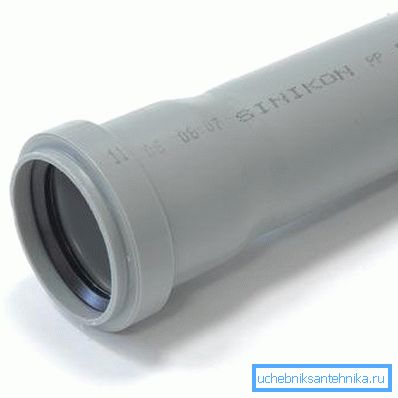

Tabii ki, bu değer bir dereceye kadar şartlıdır, çünkü ürünler farklı duvar kalınlıklarına sahip olduklarından, çaplarının oranı farklı olabilir. Bununla birlikte, bu konuda bazı tekdüzelik hala var. Böylece, boru inçlerini santimetre olarak dönüştürürseniz, boru 2'nin iç çapı ~ 5 cm ve dış çapı 6 cm'dir.

Bununla birlikte, 2 inç cm'ye dönüştürüldüğünde akılda tutulmalıdır - gerçekte borunun 66.4 cm'lik bir kesiti olması olası değildir.Ayrıca, farklı malzemelerden yapılmış ürünler için, metrik sistemdeki kesit, duvarlarının kalınlığındaki farklılıktan dolayı farklı olabilir.

Bu nedenle, ölçümlerde kafa karıştırmamak için, GOST tablolarından veri kullanmak daha iyidir. Daha sonra standart boru çapını inç ve milimetre olarak veriyoruz:

İpucu! Elde referans literatürü yoksa, boru şeklindeki ürünün enine kesiti bir kumpas ile ölçülebilir ve böylece bir metrik değer elde edilebilir.

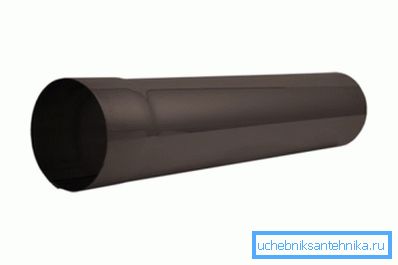

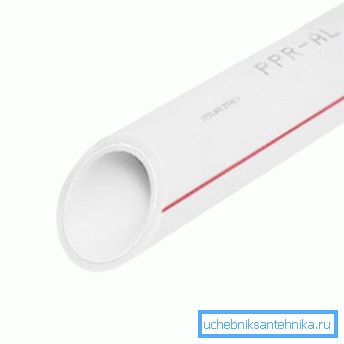

Böylelikle, santimetre cinsinden 1 inçlik bir boru, 3.2 ve 3.35'lik bir kesite sahip olabilir. Büyük boru ürünlerinde, çalışma daha da büyük olabilir.

Elbette, boru hattı aynı parçalardan monte edilmişse, o zaman sorun olmayacaktır. Ancak, eğer tasarım farklı malzemelerden yapılmış parçalarla, örneğin çelik + plastikle birleştirilirse, uygun seçimler için, tabloya bilgi için başvurmak gerekir. Referans literatürde çeşitli boru tiplerinin çaplarını bulabilirsiniz.

İpucu! Yerli boru hatlarını (su ve gaz boru hatları) döşemek için en yaygın kullanılan boru 1 - 4 inç, 2 ”ve 3/4.

İnç iplik

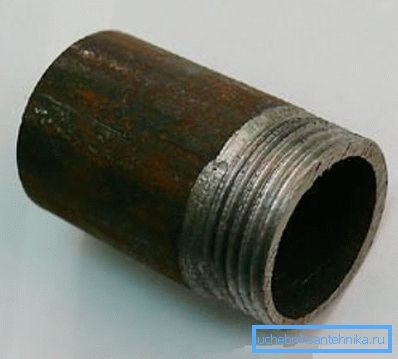

Genellikle, boru inç hesabı konuşma, metrik ile karşılaştırıldığında, bir dizi özelliği olan boru (silindirik) iplik ima eder. Genellikle metal boru ürünlerine, ayrıca katlanabilir tip boru hatlarına yönelik borular için plastik bağlantı parçalarına kesilir.

Boru hatlarını dişli bir şekilde (kural olarak 1–2 inç - 6 ”) kurarken, iplik bilgisinin de yararlı olacağını söylemeliyim.

Ana özellikleri aşağıdaki parametrelerdir:

• adım - kesme dişleri arasındaki mesafe. Tüm dişli kısımda adım - tutarlılık için zorunlu gereklilik.
• Dış çapı - iki üst zıt nokta arasındaki mesafe, örn. dönüşlerin tepelerinde yer alır.
• İç çapı - dıştan farklıdır, çünkü mesafe üstünden değil, dönüşlerin alt noktalarından ölçülür.
• Profil yüksekliği - Dış ve iç çap arasındaki fark.

Doğal olarak, tüm bu parametreler inç cinsinden değil, inç cinsinden belirtilir. Ancak bu iş parçacığının tek özelliği bu değil.

Ayrıca, aşağıdaki parametreler kullanılarak metrikten farklıdır:

• Bobin kretinin şekli. İnç kesimi metriğin aksine “keskin” bir profile sahiptir.
• Metrik iplik parametreleri milimetre cinsindendir.

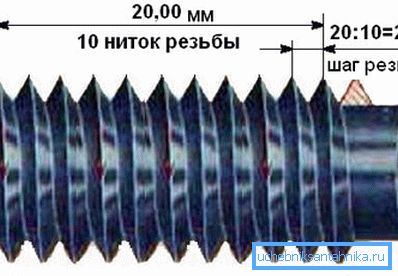

• Silindirik kesme adımı, dişlerde ölçülür, yani. 1 ”lik bir segmente yerleştirilen dönüş sayısı (oluklar). Yerli boru hatlarında böyle bir zift ile iplik kullanılmış:

• 11 iş parçacığı - 2.31 mm'lik bir metrik basamağa karşılık gelir;
• 14 iş parçacığı - 1,8 mm'lik bir metrik basamağa karşılık gelir.

Bazı durumlarda, bir boru hattını kurarken veya tamir ederken, iplik parametrelerini ölçmek gerekebilir. Kendiniz yapmak kesinlikle zor değil, ihtiyacınız olan tek şey özel bir araçtır.

Dikkat edin! Çoğu zaman, kesimin dış çapı borunun enine kesitine eşittir.

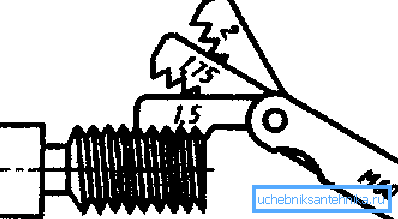

Dış çap bir pergel kullanılarak bulunabilir. Dönüşlerin adımını belirlemek için, bir ölçü genellikle kullanılır - bir takım tırnak dosyaları biçiminde bir alet.

Onunla çalışma talimatları çok basittir:

• Dosyalar iş parçacığına eklenir.
• Plakanın dişleri dişle çakışırsa, plakada hangi değerin gösterildiğini görmeniz gerekir, milimetre cinsinden dönüşlerin bir adımı olacaktır. Böyle bir aracın fiyatı oldukça uygun, bu yüzden her ev ustası bunu karşılayabilir.

Burada, boru çapının ve boru dişinin tüm özellikleri.

Sonuç

İnç boru şeklindeki ürünün tipine bağlı olarak değişebileceğinden borunun çapının yanlış bir ifadesidir. Bu nedenle, doğru bir değer elde etmek için, bilgi referans literatürüne başvurmalı ya da ölçüm araçlarını kullanmalıdır.

Bu makaledeki videodan, bu konu hakkında daha fazla bilgi edinebilirsiniz.
