Boru kesit alanı: hesaplamalar ve formüller

Çeşitli amaçlar için boru hatlarının imalatında, boru hattındaki basınca göre yapının doğru kapasitesini seçmek çok önemlidir. Bununla birlikte, bu parametre sıklıkla kullanılan malzemelerin çapına bağlıdır, ancak hemen hemen tüm tablolarda tamamen farklı bir değer kullanılır. Bu yüzden, bir borunun kesit alanını nasıl hesaplayacağımız sorusu, modern tasarımcılar için çok ilginçtir.

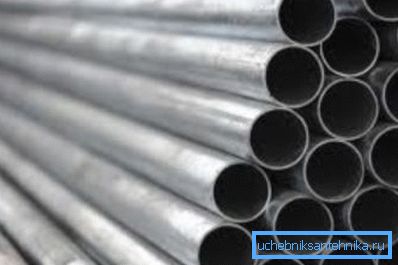

Ölçüm yapmak için gerekli olan malzemenin ön tarafındaki amatör fotoğrafı

İlk veri ve hesaplamalar

Başlangıç ​​olarak, bu tip ürünlerin tasarımının aslında bir silindir olduğu söylenmelidir. Bunu göz önünde bulundurun ve geometrinin ilk aşamasından bilinen özel formülleri seçmelisiniz.

Bununla birlikte, GOST'ye göre yuvarlak boruların ölçüsünün oldukça çeşitli olduğunu ve bu verilerle çalışırken göz önünde bulundurulması gerektiğini belirtmek gerekir.

Ürünün grafik görüntüsü, gerekli tüm boyutların bir göstergesi ve hesaplamalarda kullanılması gereken formüllerin bir çeşidi

formül

  • Genellikle bir dairenin alanı, S =? R formülü kullanılarak bulunur.2.
Farklı çaplarda boruların yazışma tablosu
  • Bu durumda, R harfi, borunun kendisinin yarıçapını ve harfini mi ima eder? 3.14 sayısına eşit bir sabittir.
  • Bununla birlikte, bir borunun enine kesit alanı için böyle bir formül, sadece geçiş deliklerinin kırılmasında yararlı olabilen, duvarların kendileri ile ilgili verilerin elde edilmesini mümkün kılmaktadır. Verimi tahmin etmek için tamamen farklı hesaplamalara ihtiyacımız var.
Bu parametrelerin bilmesi bazen çok önemlidir, çünkü Bernoulli yasasına göre, bir borudan sıvı veya gaz akışı oranları onlara bağlıdır.
  • Kullanılan malzemelerin tüm özellikleri göz önüne alındığında, duvarların kalınlığının da dikkate alındığı borunun yaşam bölümünün alanını elde etmek gerekir. Bu formül şöyle: S =? • (D / 2-N) 2
  • Bu durumda, D harfi, bir cetvelle ölçülmesi veya spesifikasyona bakmak kolay olan ürünün dış çapını gösterir. N harfi, borunun duvar kalınlığı anlamına gelir. Bu genellikle dairesel kesitli çelik boruların aralığı ile belirlenir ve bu değer de şartname veya bir cetvel ile elde edilebilir.

İpucu! Bazı tasarımcılar daha doğru veriler elde etmek için numaralar kullanıyorlar? Çok sayıda ondalık basamaklı. Ancak, özellikle kritik sistemler için bile, 3.1415926 değeri kullanılır.

Sistemdeki sıvı veya gazın hızı ve basıncı göstergeleri doğrudan bu parametreye bağlıdır, bu da tasarımda özel dikkat gösterilmesi gerektiği anlamına gelir.

programlar

Modern yapımda, dairesel bir boru alanının hesaplanması özel yazılım kullanılarak gerçekleştirilir. Ustalar, tüm sistemin borulara atandığı çeşitli verileri elde etmek için tam teşekküllü hesaplayıcıları kullanır. Ancak, sadece bu verileri elde etmek için geliştirilmiş programlar da vardır.

Takviye kesitini hesaplamak için tasarlanmış olan program arayüzü, ancak borular için de kullanılabilir.

Bu hesap makinelerinin çoğu, herhangi bir platformda kullanılmak üzere tasarlanmıştır, bu sayede bir işyerinde doğrudan hesaplanmadan doğrudan işyerinde ısıtma için boru kesitini bulma fırsatı elde etmek için bir cep telefonuna bile monte edilebilirler.

Boru bağlantılı hesaplamalar için tasarlanmış hesap makinesi arayüzü

Bu tür bir yazılımın çeşitli şirketler tarafından geliştirilebileceğine dikkat edilmelidir. Bu nedenle, kullanmaya başlamadan önce, bir metrik ölçüm sistemi kullandığından emin olmalısınız. Aksi takdirde, borunun enine kesitinin veya diğer verilerin daha fazla işlenmesi gerekecek birimlerdeki direncini anlayabilirsiniz.

İpucu! Bu tür hesaplayıcıları kullanmadan önce, testlerin doğru olduğundan emin olmak için testlerini yapmak gerekir. Bu türden bazı yazılım ürünleri acele olarak toplanır ve gerekli tüm gereklilikleri karşılamamaktadır.

Bu türden bazı programlar daha fazla küresel problemi çözmek için tasarlanmıştır ve bir eklenti olarak benzer bir işlevi vardır.

Kullanım alanı

  • Her şeyden önce, elde edilen parametreler yuvarlak bir tüpte suyun akışını sağlamak için kullanılır.. Bu, boru hattının gideceği pahalı sıvılar veya gazlarla çalışırken çok önemlidir.

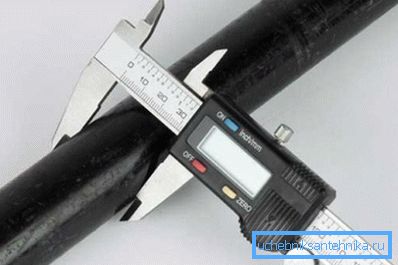

Doğru veri elde etmek için kaliteli ve doğru bir ölçüm aracı kullanmalısınız.
  • Borunun enine kesiti üzerinde su miktarının hesaplanmasının en doğru olduğu ve bilinen bir basınç değeri ile sistemle ilgili gerekli tüm verilerin elde edilebileceğine inanılmaktadır.. Genellikle üretimde ve soğutma sistemlerinin oluşturulmasında kullanılır.
  • Sistem kendi amaçları için kendi elleriyle oluşturulduysa, bu tür parametreleri bilmek gerekli değildir.. Bununla birlikte, dallı bir tesisatla, bu tür hesaplamalar yararlı olabilir. (Ayrıca bkz. Boru Düzeni: Özellikler.)
Farklı çap ve et kalınlığına sahip çok fazla miktarda malzeme vardır ve bu da tam özet tabloların oluşturulmasını hemen zorlaştırır.
  • Gerekli tüm verileri bilmenin yeterli olmadığını, ancak bunları uygulayabilmeniz gerektiğini de belirtmek gerekir.. Bu nedenle, karmaşık projeler için, fiyatlarının bazen oldukça yüksek olmasına rağmen, uzmanları işe almaya değer.
  • Belirli durumlarda, kesin olarak tanımlanmış bir kesit alanına sahip malzemelerin kullanılması gerektiği söylenmelidir.. Bu, kullanım kılavuzunun, tüketim noktalarının özelliklerine veya tüm sistemin gerekli nihai özelliklerine bağlı olarak gereklidir. (Ayrıca bakınız Sewage sistemi: özellikler.)

İpucu! Boru kullanımını içeren çalışmaların çoğu, belirli standartlara ve GOST'ye dayanmaktadır. Bu nedenle, tasarıma başlamadan önce, tüm gerekli parametreleri ayrıntılı olarak incelemek ve uygun ekipmanı seçmek gereklidir.

Elde edilen verileri kullanarak, sisteme düşen bant genişliğini ve yükü belirleyebilirsiniz.

Sonuç

Bu makaledeki videoyu ayrıntılı olarak incelediğimizde, bu materyal ve boyutlarını belirleme yöntemi hakkında daha fazla bilgi edinebilirsiniz. Ayrıca, yukarıda verilen makaleyi göz önünde bulundurarak, tüm hesaplamaları kendiniz yapmaktan ziyade, uygun bir yazılımla derlemek daha doğru olacaktır.
