Boru tesisatı: maksimum güvenlik için kurulum teknolojisi

Ahşap evlerde ve binalarda, yanıcı malzemelerin kullanıldığı inşaat veya dekorasyonda, uzmanlar, elektrik kablolarının borulara takılmasını önermektedir.

Ancak, bu teknoloji tuğla ve beton binaları tamir ederken uygulanabilir, çünkü çalışması her durumda ustalar için yararlı olacaktır.

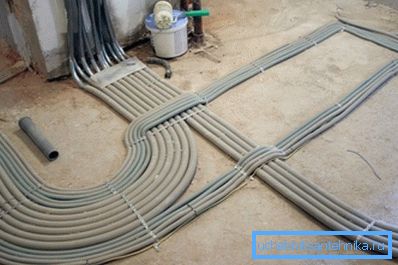

Zeminin kalınlığında döşendiğinde korumaya dikkat etmelisiniz

Tekniğin özellikleri

Boru tesisatının avantajları

Girişte belirttiğimiz gibi, yapıları olası ateşlenmeden korumak gerektiğinde borulardaki elektrik kabloları döşenir.

Ancak, bu durum sadece bir tanesi değil, çünkü bu çözümün başka avantajları var:

  • İlk olarak, boru şeklindeki kutu (en basit plastik bile çelik veya bakırdan bahsetmemekle birlikte) iletkenleri mekanik hasarlardan korur.. Bu, hem duvarın kalınlığında bulunan kablolar hem de zeminin altında, tavanda ve yanlış bölümlerin arkasındaki kablolarda geçerlidir.

Dikkat edin! Çoğu zaman kablolar evin dışındaki borulara döşenir, bu da bir sebepten ötürü yer altından yüzeyden uzaklaştırılamaz.

  • İkincisi, borudaki iletken izolasyonu, operasyonel yüklerle karşılaşmaz ve öncelikli olarak nemli olan agresif dış etkenlere maruz kalmaz.. Evet, ve çoğu zaman "organize" kapanışları olan farelerden, bu kurulum iyi koruyor.

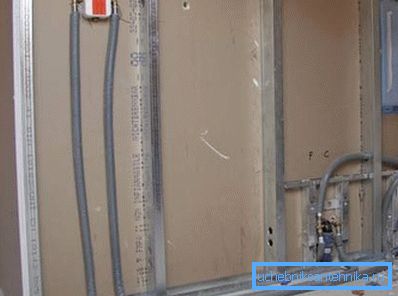

Alçıpanın yanlış duvarları iyi yanıyor, bu yüzden kabloları bir muhafaza olmadan monte etmek çok riskli
  • Son olarak, içi boş boru şeklindeki kanalların kullanımı, hasarlı iletkenleri sökmeyi ve değiştirmeyi kolaylaştırır.. Finişi çıkarmak ve duvarın kalınlığını açmak zorunda değildir: sadece en yakın bağlantı kutusunu açın.

Doğal olarak, tüm bu avantajlar sadece uygun boru seçimi ve tüm sistemin yüksek kaliteli montajı ile gerçekleştirilebilir.

Malzeme seçimi

Boru şeklindeki kanalların içinde gizli kablo döşenmesi için çeşitli malzemeler kullanılabilir. Her birinin hem avantajları hem de dezavantajları vardır ve aşağıdaki tabloda ana olanları analiz etmeye çalıştık:

Boru malzemesi şekerleme eksileri
Plastik (PVC, Polietilen, Polipropilen)
  • Düşük fiyat
  • İşleme ve kurulumda sadelik.
  • Rulman tasarımlarının oldukça küçük bir ağırlığı olan küçük ağırlık.
  • Dielektrik özellikleri
  • Nem etkisi altında korozyona karşı dayanıklılık.
  • Yoğunlaşma yok.
  • Asitlere, alkalilere vb. Karşı direnç.
  • Nispeten düşük mekanik mukavemet (güçlendirilmiş modeller hariç).
  • Düşük erime noktası.
  • Önemli termal genleşme.
çelik
  • Yüksek mukavemetli.
  • Önemli ısı direnci.
  • Operasyonel ve sıcaklık deformasyonlarının olmaması.
  • Uygun fiyat (sıradan su boruları kullanabilirsiniz).
  • İşlemede zorluk.
  • Önemli ağırlık.
  • Nem ve güçlü asitler / alkaliler tarafından korozyon.
  • Elektrokimyasal korozyon.
  • Sıcaklık düşüşleriyle yoğuşma riski.
  • Tellerin izolasyonu hasar görürse kısa devre riskini artıran elektriksel iletkenlik.
Bakır veya pirinç
  • Kimyasal inertlik
  • Kurulumu kolaydır.
  • Açık kurulum için izin veren görünüm.
  • Düşük mekanik mukavemet.
  • Isı direnci çelikten daha düşüktür.
  • Tellerin aşırı ısınmasına neden olabilecek önemli termal iletkenlik.
  • Yüksek fiyat

Yukarıdaki bilgilerin hepsinin sıradan borular için geçerli olduğu dikkate alınmalıdır.

Aynı zamanda, bugün gizli ve yarı gizli contalar için oluklu modeller aktif olarak kullanılmaktadır:

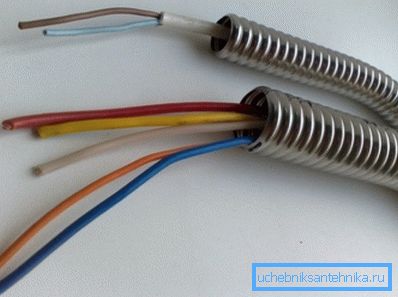

Kablolar için metal oluk
  • Plastik çeşitler için, oluklu şekil mekanik mukavemette önemli bir artış sağlar. Bu, kesitin geometrisindeki değişime bağlıdır - oluklu parçaların kenarları sertleştirici olarak işlev görür.
  • Çelik gomoforokanal ayrıca katı borulara göre avantajlıdır: özel bir şekle sahip duvarların kullanılması, metalin kalınlığını azaltarak mekanik özelliklerden ödün vermeden tasarımı kolaylaştırmanızı sağlar.

Dikkat edin! Ayrıca, bu muhafazalar, montajı büyük ölçüde kolaylaştıran minimum bir takım seti kullanarak kolayca bükülebilir. Evet ve dağıtım maliyeti düşecek, çünkü viraj için özel bağlantı parçaları satın almak zorunda değilsiniz.

  • Güvenilirlik, inşaat kolaylığı ve maliyet tasarrufu açısından ideal çözüm, koruyucu plastik kılıflı çelik oluklu borulardır. Kullanımları, kabloları mümkün olan en kısa sürede monte etmeyi mümkün kılarken, kanalların içindeki kablolar hem hasardan hem de nemden güvenli bir şekilde korunacaktır.

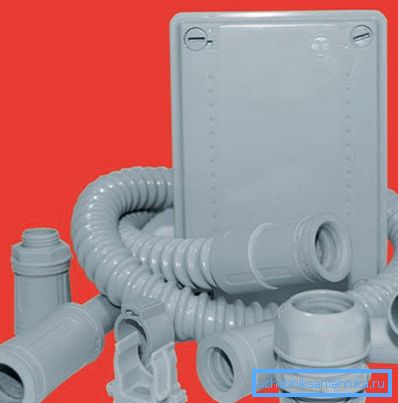

Gizli conta için bir takım parçalar

 Şerit dizisi

Hazırlık çalışması

Yani, satın alınan tüm materyaller, kurulumuna devam edebilirsiniz. Ve burada bir plan çizerek başlamaya değer.

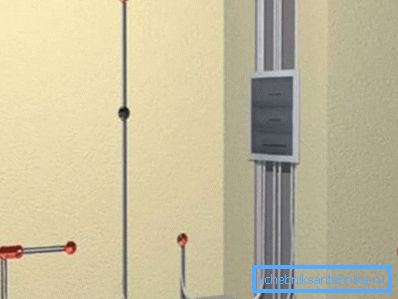

Emek işaretleme duvarları açısından optimal

Başlangıç ​​olarak, döşeme yapılacak olan duvarlara işaretler uyguluyoruz.

Bir takım kurallara uymalıdır:

  • İlk olarak, rotanın içereceği daha az dönüşler gerekirse, gerekirse iletkenleri değiştirmek o kadar kolay olacaktır.
  • İkinci olarak, iki veya daha fazla boru dirseği olan alanlar, aynı nedenlerden dolayı 5 metreden daha uzun olmamalıdır.
  • Maksimum dönüş açısı - 900. Daha keskin kıvrımlar yaparsanız, neredeyse herhangi bir kablo çekmeye çalıştığınızda sıkışmış olacak.

İpucu! Bükme sadece ince duvarlı metal ve oluklu muhafazalardır. Kalın cidarlı çeliklerin yanı sıra plastik boruların bağlantı elemanlarıyla bağlanması, iç kısımda çapak oluşmamasına ve yalıtımın zarar görmesine neden olmaktan daha iyidir.

  • Tamir sırasında duvarlarda birkaç delik açarak her seferinde teller aramak zorunda kalmayacak, aynı seviyedeki tüm yatay bölümleri döşemek daha iyi olacaktır. Ya da bunu zeminin kalınlığına yerleştirerek bunu yapmak daha da kolaydır.
  • Kablo kanallarının ısıtma borularından belirli bir mesafede düzenlenmesi de istenir, aksi takdirde bakır borudaki kablolar ve ince cidarlı çelik veya pirinç borulardaki kablolar ısınır.

Duvar yonga

Ana hatların yüzeylere çekilmesi ve anahtarların / soketlerin montaj yerlerinin belirtilmesiyle çalışmaya devam ediyoruz.

Ahşap bir bina durumunda, zahmet küçük olacaktır (sadece cildin altındaki yerleri gizleyebilirsiniz), ancak tuğla veya beton duvarlarda olukları kesmek zorunda kalacaksınız:

  • Başlamak için bağlantı kutuları, soketler ve anahtarların montajı için girintiler yapıyoruz. Bu parçaları duvar yüzeyi ile aynı hizada monte etmek için yeterli büyüklükte olmalıdırlar.
Bir duvar kovalayıcısı olarak çalışmak

Dikkat edin! Talimat, sıva veya astar altında dağıtım bloklarının kapaklarını gizlemeye izin vermez.

  • Daha sonra, bir keski veya özel bir duvar kovalayıcı ile bir zımba kullanarak, boru döşemek için duvarlarda kanallar oluştururuz.
  • Son aşamada, iletişimin bir odadan diğerine geçeceği delikler açıyoruz.

İpucu! Bir perforatör veya duvar kovalayıcısı ile çalışırken, güvenlik ve iş güvenliği kurallarına uymalısınız. Bu nedenle, tozuma karşı korunmak için plastik gözlüklerin ve bir solunum cihazının bulunması zorunludur ve gürültü yalıtım kulaklıkları gereksiz olmayacaktır.

  • Zeminin kalınlıklarına kablolar döşenirken, destekleyici yapılarda oluklar oluşturarak, iletkenler içeren borular döşenir.
  • Bu gibi yuvaların yerleştirilmesini seçerek, elemanların aşırı basınçtan etkilenmediğinden emin oluruz, yani, onları zemin seviyesinin altına en az 10-15 mm yerleştiriyoruz.

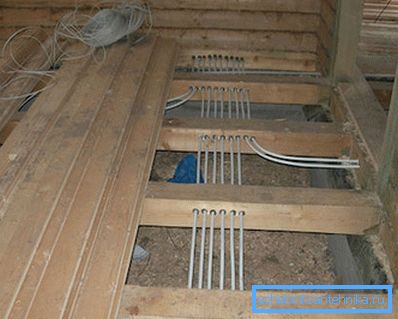

Gövde, günlüklerdeki deliklere sarılır

Ekipman kurulumu

Bundan sonra, güç kaynağımızın tüm parçalarının kurulumuna devam edin:

  • İlk bağlantı kutularını yükleyin. Metal almak arzu edilir, ancak bazı durumlarda yeterli ve ucuz plastik - sadece boyutlarının tüm kablo bağlantılarının içine girmesine izin verilirse.
  • Aynı şekilde, anahtarların montajı için podrozetniki ve plastik "gözlük" monte ediyoruz.

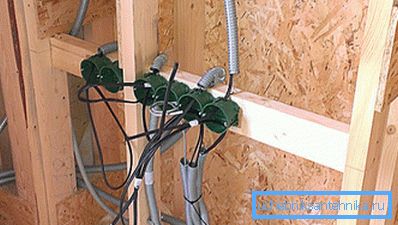

Kurulu flip-flop fotoğrafları

İpucu! Tüm bu cihazlarda, öncelikle kabloların kurulması için kapağı özel deliklerden çıkarmanız gerekir.

Ardından, boruların döşenmesine gidin. Yukarıda belirttiğimiz gibi, farklı malzemeler kullanabilirsiniz, ancak yeterli mekanik koruma ve ısı direnci sağlamalıdırlar. Örneğin, çelik borular için, duvar kalınlığı aşağıdaki şartlara uygun olarak seçilmelidir:

Tel bölüm, mm2 Duvar kalınlığı mm
bakır alüminyum
2.5 ve daha az 4 veya daha az herhangi
- 6 2.5
6 10 2.8
6-10 16-25 3.2
16 35-50 3.5
25-35 70 4

Boru döşerken iki teknoloji kullanılabilir:

  • İlk durumda, sözde broş, gövdeye yerleştirilir - plastik kordon veya yüksek elastikiyete sahip ince çelik tel. Bu elemanların yardımıyla boruya ihtiyacımız olan iletkenleri sıkabiliriz.

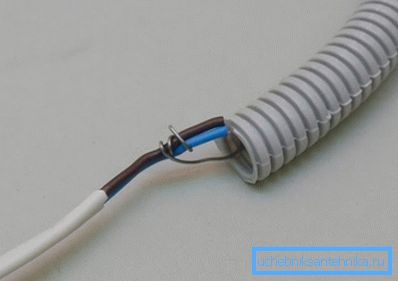

Ekli tel ile broach
  • İkinci durumda, tel hemen boruya serilir ve bağlantı kutusundaki bağlantıda küçük bir boşluk bırakılır.

Her iki tekniğin kendi elleriyle uygulanması oldukça kolaydır çünkü seçim büyük ölçüde kişisel tercihlerinizin yanı sıra spesifik çalışma durumu tarafından belirlenir. Bununla birlikte, özellikle farklı kesitlerdeki birkaç kabloyu gerçekleştirmeyi planlıyorsak, ilk yöntem hala tercih edilir.

  • Ovalarda ya da kablolarla çalışan borular, oluklara yerleştirilir ya da obreshetki çubukları arasına yerleştirilir.
  • Tüm parçaları sabitleme kelepçeleri (tuğla ve beton yapılar için) veya özel metal klipsler (ahşap için) kullanarak sabitleriz.
  • Boruların uçlarını dağıtım kutularına ve ayrıca anahtarların tabanına ve tabanlarına tutturuyoruz.

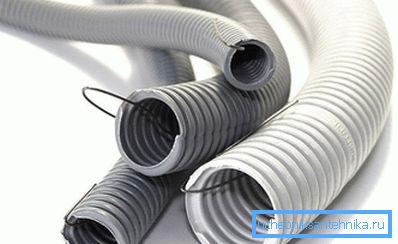

Broşlar ile plastik borular

İpucu! Kablolar nemli bir odaya monte edilmişse, nemin ve kısa devre tellerinin önüne geçmek için tüm bağlantılar ve bağlantılar kapatılmalıdır.

  • Panele ve metreye bağlantı için ayrı bir boru döşüyoruz.

Döşeme ve bağlantı

İşin en çok zaman alan kısmı burada bitiyor.

Ancak, rahat olmamanız gerekir - kabloları mümkün olduğunca evdekilere bağlamak zorundayız:

  • Broş kullanarak, kabloları borulara bırakıp uçları bağlantı kutularına ve podozetniki'ye götürüyoruz.
  • Gerekirse, iletkenleri büküm veya (daha güvenli ve daha kullanışlı) özel klemensler kullanarak bağlarız. Tüm eklemler dikkatlice yalıtılmıştır.

Dikkat edin! Borunun içindeki iki telin bağlanması kesinlikle yasaktır. Tüm kişiler sadece erişilebilir olan alanlarda düzenlenmelidir.

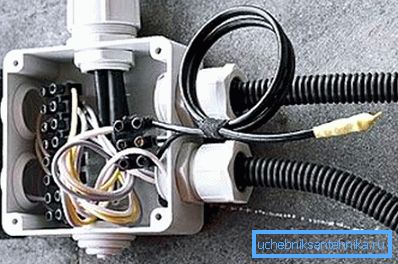

Terminal bloğu üzerinden bağlantı
  • Bağlı olan teller, anahtarların ve soketlerin terminallerine bağlanır.
  • İşin tamamlanmasından sonra, yalıtım direncini kontrol ediyoruz. Bu, sistemin kurulumu sırasında bütünlüğünün ihlal edilmediğini öğrenmek için yapılır.

Kanalların oluşumunda metal elemanlar kullanılmışsa, o zaman izolasyon arızası durumunda elektriksel güvenliği sağlamak için, topraklama devresine de bağlanmaya değer.

İşin tamamlanması

İş oldukça basit bir şemada tamamlandı:

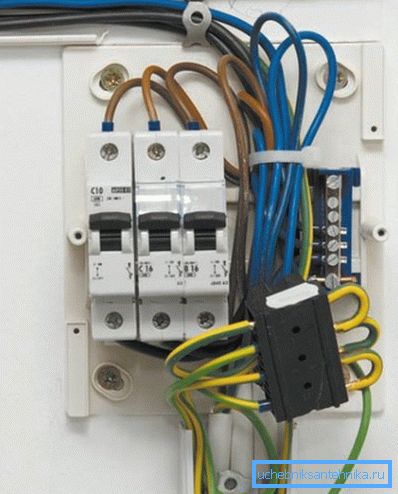

UZO üzerinden bir bekçiye bağlantı
  • Kablolama, koruyucu panele (RCD) kadar dağıtım panosuna bağlanır.
  • Bir multimetre kullanarak, olası kırılmalar, kısa devreler ve diğer problemleri bulmak için serilmiş kabloların parametrelerini kontrol ediyoruz.
  • Elektrikli cihazların soketlere test bağlantısını gerçekleştiriyoruz, anahtarları kontrol ediyoruz.

Her şey yolundaysa, bitirme işlemlerine devam edin:

  • Serilmiş boruları çerçeveli panoları veya giprokom.
  • Oluklar çimento harcı ile sıvalıdır, daha sonra kurutulur, duvarlar sıvalıdır.

Dikkat edin! Her iki durumda da, bağlantı kutuları denetim ve onarım amacıyla erişime açık bırakılmalıdır.

  • Soket ve anahtarlara dekoratif plakalar koyarız.
  • Döşemeli kılıfları zemine çimento-kum şapı ile doldurun.

Bu tür bir sistemi bitirme işleminden önce bile kullanmaya başlamak mümkündür, çünkü borular elektrik kablolarını herhangi bir etkiden güvenli bir şekilde koruyacaktır.

Sonuç

Elektrik kablolarının çelik borulara montajı ve iletişimin düzenlenmesi için teknopolimerlerden oluklu mahfazaların kullanılması, en geniş yelpazedeki görevleri çözmemize olanak tanır. Bu tekniği kullanarak, iletkenleri sadece mekanik hasarlardan ve yapının duvarlarından olası tutuşmadan koruyacak, aynı zamanda kablolama onarımı veya modifikasyonu sırasında hayatımızı önemli ölçüde kolaylaştıracağız.

Bu makaledeki video, bu tür sistemleri kurmanın temellerini öğrenmenize yardımcı olacak, böylece yeni başlayanlar bunu dikkatlice incelemelidir.
