Borudaki ve ısıtma sistemindeki suyun hacmi: mevcut ve

Bir borudaki su hacminin nasıl hesaplanacağı sorusu, bir boru hattına dayalı çeşitli sistemler tasarlanırken ortaya çıkar. Örneğin, bağımsız bir ısıtma sistemi planlarken gereken yaklaşık su içeriğini hesaplayın.

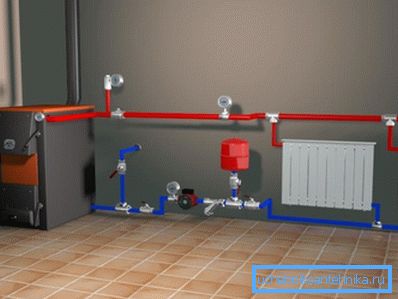

Bir kır evindeki otonom ısıtma neredeyse hazır olduğunda, boru çapının ve hidroakümülatörün ilgili modelinin seçimi için gerekli olan kesin verileri elde etmek için hesaplamaları başlatmanız gerekir. Yine, soğutucuya antifriz eklemeniz veya sistemi antifriz ile tamamen doldurmanız gerekiyorsa, borudaki sıvı hacminin doğru hesaplanmasına gerek kalmadan yapılması imkansızdır.

Isıtma sisteminde suyun doğru sayılması ihtiyacı

Soru şu ki, bir boru metresindeki suyun hacmi o kadar önemli ise, sisteme sıvı dökülmek mümkün ise çok mu?

Doğru hesaplamalara ihtiyaç duyulduğu açıktır. Ayrıca, bazı durumlarda hacmin sadece borulara değil, aynı zamanda ısıtma radyatörlerine de sayılması gerekecektir. Örneğin, bir ısıtma sistemi tasarlarken, uygun güç parametreleri ile bir kazanı seçmek için soğutma sıvısı miktarı hakkında doğru bilgiye sahip olmanız gerekir.

Doğru hesaplamaların bir başka nedeni de pompa ekipmanlarının kullanılmasıdır. Bu durumda, taşınan ortamın miktarını belli bir süre için çok fazla metreküp oranında bilmek gereklidir.

Çeşitli borularda doğru miktarda su bilerek, sadece uygun boru boyutlarını değil, aynı zamanda gerekli pompa kapasitesini de seçebilirsiniz.

Borudaki soğutucu içeriğinin hesaplanması

Borudaki su hacminin hesap makinesini kullanabilmenize rağmen, bu tür hesaplamaları kendiniz yapmak daha iyidir (ayrıca polipropilen boruların çaplarını okuyun: yeni başlayanlar için bilmeniz gereken her şey).

Gerçek şu ki, otomatik maliyetlendirme, ortalama algoritmalar kullanılarak gerçekleştirilirken, kendinizi sayarsanız, çevrimiçi hesap makinesinin hesaba katmadığı diğer nüansları ve boru hattının yapılandırma özelliklerini hesaba katabilirsiniz.

• Borudaki su hacmini hesaplamadan önce, sıhhi tesisat sistemindeki iç alanın büyük bir silindir olduğunu anlamanız gerekir.

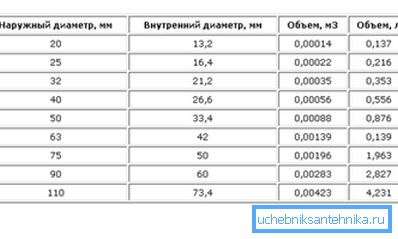

• Silindirin ne kadar kapasitif olduğunu hesaplamamız gerektiğini bilerek, fizik derslerinden bilinen formülü uygularız: V =? * R? * H, burada:

V, silindirin hacmidir;

? - 3.14 (pi numarası);

R, yarıçaptır;

H - yükseklik.

• Bir başka formül, silindirin tabanının alanını biliyorsanız, yararlı olacaktır: V = S * H, burada S tabanın alanı ve H yüksekliktir.

Önemli: Boru hattını uzatılmış bir silindir şeklinde temsil ederek, H'nin yükseklik olmayacağını, ancak borunun uzunluğunun litre cinsinden hesaplanmasının gerektiğini anlamanız gerekir.

Sadece boru hattında değil, aynı zamanda sistemde soğutucu içeriğinin hesaplanması

Boruların iç hacminin ısıtma sisteminden ayrı olarak nasıl hesaplanacağı sorusu nadiren değere sahiptir. Daha sık olarak, eğer kullanılan sistemde mevcutsa, kazanın ve genleşme tankının ısıtma akülerini dikkate alarak bir hesaplama yapılmalıdır.

Bu durumda hesaplama için talimatlar aşağıdaki gibidir:

• İlk aşamada, boru hattının uzunluğunu hidroakümülatör (piller) dikkate almadan ölçüyoruz.. Uzunluğa karar verdikçe, hacmi V =? * R? * H formülüne göre değerlendiririz, burada “H” daha önce ölçülen uzunluk olacaktır.

Tabii ki, elde edilen sayı yaklaşık olacaktır, ancak sistemin nominal ve çalışma hacmindeki fark, soğutma sıvısı ile doldurulduğunda telafi edilebilir.

• Bir sonraki aşamada, ısıtma radyatörünün ne kadar kapasiteye sahip olduğunu düşünüyoruz.

Farklı boyutlardaki pillerin, binaların farklı parametrelerine göre açıklandığı tek bir şantiyede kullanılabileceği bir sır değildir. Bu yüzden hesaplama radyatör üzerinde değil, her bir bölümde yapılır.

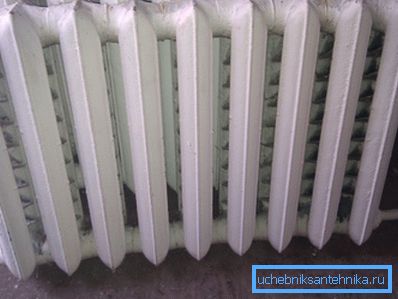

Bu yöntem genellikle bölümlere ayrılan dökme demir ve alüminyum radyatörler ile ilgilidir. Kural olarak, her bölümü doldurmak için en az 1.5 ve 2 litreden fazla olmamalıdır.

Bimetalik veya çelik pillerinizi kendi ellerinizle kurmayı düşünüyorsanız, paketleme parametrelerine veya ürünün kendisine bakarız.

• Isıtma kazanı ve sebze deposu da dahil olmak üzere diğer ekipmanların kapasitesi, kutuya basılı olan pasaport verisi veya tasarımlarına göre belirlenir.

Genleşme deposu için beraberindeki belgelerin olmaması durumunda, bu kabı suyla doldurup, tüm içeriğini bir ölçüm kabına boşaltın ve böylece hacmi belirleyin.

Önemli: Isıtma sistemindeki soğutma sıvısı miktarını hesaplarken, boruların hangi malzemeden yapıldığını hesaba katmanız gerekir. Örneğin, çelik ürünlerin duvarları, görünüşte aynı çapa sahip olan polipropilen analoglarının duvarlarından daha büyük bir incelme mertebesindedir.

Kapalı ısıtma sistemlerinin tasarım özellikleri

Hesaplama yapmak için sağlanan talimatların, sadece kapalı tipteki ısıtma tesisleriyle ilgili olduğunu dikkate aldığımızı belirtmek isteriz. Sonuçta, kapalı sistemlerde, soğutucu madde miktarı tutarlılık ile karakterize edilir.

Suyun kapalı yapılarda nasıl davrandığını ve önceden önerilen hesaplamaların neden gerekli olduğunu anlamak için, otonom ısıtmanın en yaygın modifikasyonlarını dikkate alın.

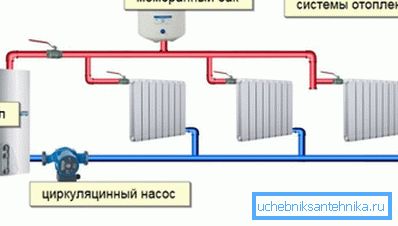

Bağımsız bir ısıtma sistemi, soğutucu miktarının değişmeden kaldığı ve bir sirkülasyon pompası tarafından sürüldüğü durumlarda kapalı kabul edilir. Bu tür bir ısınma değişikliği, kural olarak, kesinlikle hermetiktir ve soğutucu, çevreye temas halinde değildir. Mikserdeki su basıncı, termal genleşmeye bağlı olarak değişir, ancak ayrı olarak monte edilen genleşme tankı tarafından dengelenir.

Bununla birlikte, çoğu modern gaz ısıtma kazanları, bir bütün olarak sistemin tasarımını ve montajını büyük ölçüde kolaylaştıran entegre genleşme tanklarıyla donatılmıştır. Bu durumda, tankın hacmini ayrı olarak saymak mantıklı değildir çünkü gerekli olan soğutma sıvısı, ısıtma kazanının pasaport dokümantasyonunda belirtilmiştir.

Sonuç

Artık ısıtma sistemindeki soğutma suyu miktarını doğru bir şekilde nasıl hesaplayacağımızı ve bu sistemin işletim maliyetinin kabul edilebilir olmasını sağlamayı biliyoruz. Açıklığa kavuşturulması gereken herhangi bir soru var (ayrıca bakınız ısıtma için bir borunun çapının hesaplanması ısıtma sisteminin tasarımında önemli bir aşamadır).

Bu durumda, bu makaledeki videoyu izleyin.
