Borulardan yapılmış çerçeve: çeşitli tasarım ve montaj

Profil borusunun çerçevesi, çeşitli yapıların ve küçük mimari formların temeli olarak hizmet edebilir. Bu malzemenin çok yönlülüğü neredeyse her yerde kullanılıyor ve basit kuralların gözlenmesiyle en deneyimli usta bile iyi sonuçlar elde edebilir.

Aşağıda, çerçeve yapılarını tasarlarken dikkat etmeniz gerekenleri açıklıyoruz ve kendi yapımında kullanabileceğiniz birkaç örnek veriyoruz.

Bağlantı parçalarının temelleri

Bir profil borusundan metal çerçeveler oluşturmaya başlamadan önce parçaları nasıl birbirine bağlayacağımıza karar vermeliyiz.

Ve burada, büyük ve iki seçenek var:

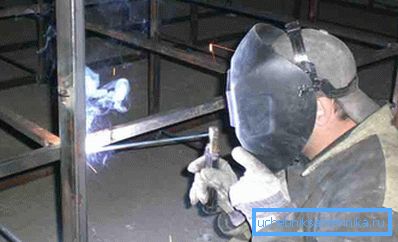

• Kaynaklı bağlantı.

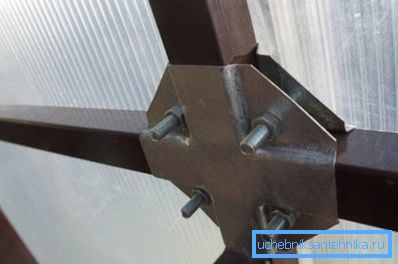

• Parantez ve cıvatalarla mekanik bağlantı.

Bu teknolojilerin her birinin, tek bir tabloda bir araya getirdiğimiz artıları ve eksileri vardır:

Prensip olarak, işte her iki yöntem de kullanılabilir. Yine de, çoğu zaman, cıvatalı bağlantının parçalara çok hassas bir şekilde oturmasını gerektirdiğinden, çoğu zaman kendi elleriyle bir çerçeve oluşturmak için kullanılan kaynak olduğunu belirtmek gerekir. Bu tür bir montaj genellikle fabrikada gerçekleştirilir: Bir örnek, bir seranın veya çardağının kendi kendine montajı için herhangi bir parça kümesidir.

Sermaye yapımında

Kır evi veya ahır

Kalın profil boruları, önemli taşıma kapasitesine sahip yapıların yapımında kullanılmalarını sağlayan önemli bir güvenlik marjına sahiptir. Bu tür detayların belirli bir şüphe hakkına sahip olmanız durumunda, küçük bir evin ya da bir kulübenin temelini kurabilirsiniz (banyoda boruların nasıl saklanacağını öğrenin).

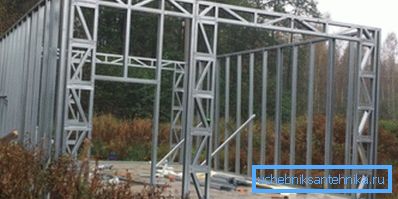

Bir profil borusundan evin çerçevesi, bu şemaya göre kendi elleriyle oluşturulmuştur:

• İlk olarak, şerit temelini doldururuz, çünkü oldukça hafif bir yapı bile güvenilir bir temel gerektirir.
• Kaide ile sabitlediğimiz kaideye kalın (50x50 ve üzeri) şekilli borular yerleştiriyoruz.
• Alt çıtaları kütüklerle 60 cm'lik basamaklara bağlarız.Bunların sarkmasını önlemek için (ve hatta 50 mm'lik bir boru zamanla deforme olabilir), bunları kranial tahta çubuklar veya tuğla sütunlarla destekliyoruz.
• Köşelerde 40x40 mm boşluklardan raflar monte ediyoruz. Bu rafların yüksekliği, evimizin tavanının yüksekliğini belirleyecektir. Köşeli rulman parçaları diş teli ile sabitlenebilir.

İpucu! Rafın gerekli sertliğini elde etmek için sadece köşelere değil, duvarların tüm düz kısımlarına da 100 cm'den fazla olmayan bir basamak yerleştirilmelidir.

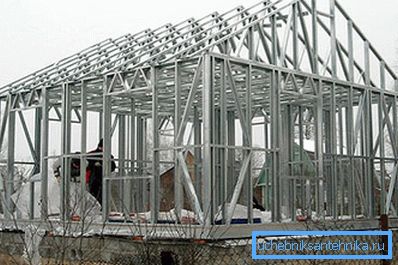

• Yukarıdan, çatıyı kurduğumuz üstteki çeperlere kaynak yapıyoruz. Kirişleri için hem ahşap hem de metal boşlukları kullanabilirsiniz.
• Tasarımı, daha ince boruların veya çelik köşelerin enine elemanları ile güçlendiriyoruz. Aynı aşamada pencere ve kapı açıklıkları oluşturuyoruz.

Prensip olarak, bu metal uçları ile çalışır. Sadece çelik çerçeveyi, izolasyonu unutmadan değil, boruları ısıtabiliriz, yine de borular çok iyi ısı iletir.

Kulübe veya yaz mutfağının tabanı yaklaşık aynı hatlar boyunca inşa edilmiştir. Buradaki temel farklılıklar, duvarların ve çatının yanı sıra dekorasyonun tasarımında olacaktır: eğer bahçe aletlerini binada tutmayı planlıyorsanız, onu daha az verimli bir şekilde yalıtabilirsiniz.

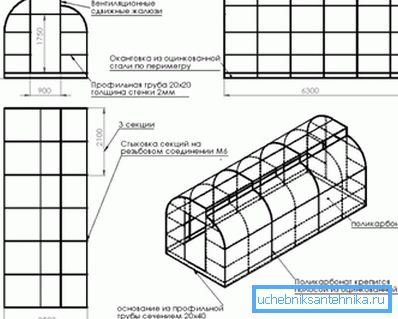

sera

Seranın temelini oluşturmaya yönelik talimatlar, doğal olarak, görevi kolaylaştırıcı yönde farklılık gösterecektir.

• Başlangıç ​​olarak, 30x30 mm'lik boşluklardan, boyutlarının hangisinin seranın planlanan boyutlarına uyduğunu gösteren birkaç yay oluşturuyoruz.. Arklar katı olabilir (daha sonra bir boru bükme makinesi olmadan yapamaz) veya birkaç düz çizgi segmentinden oluşan ekipler olabilir.
• Kaynak kullanarak, çerçevenin alt kısmını her bir arka kaynak ederiz.. Bu yüzden, yapıları sadece daha fazla stabilite sağlamakla kalmayacak, aynı zamanda ark elemanlarının deformasyonunu da önleyeceğiz.

Dikkat edin! Bir çerçeve yerine, zemine nüfuz etmek için kullanılmak üzere çelik pimler kaynak yapılabilir.

• İlk ön tarafta, kapıyı monte ediyoruz. Ayrıca burada kapı çerçevesini metal menteşeler üzerinde hemen düzeltebilirsiniz.

Sonra iki yoldan gidebilirsin:

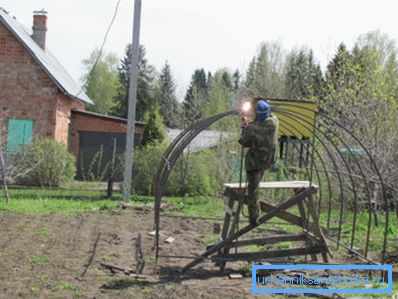

• Eğer ayrılmaz bir yapıya ihtiyacımız varsa, o zaman doğru yerde tüm yayları boyuna bağlantı parçaları monte ederek tek bir çerçeveye kaynak ediyoruz.
• Seranın sökülmesi ve taşınması planlanıyorsa, kaynak yerine, cıvataların yardımıyla sıktığımız çelik köşebentler kullanıyoruz.

Evin durumunda olduğu gibi, sadece bitirmek zorundayız: metal çerçeveyi polietilen ile kaplamak veya polikarbonat panellerle kaplamak.

İpucu! Boruların nemli bir ortamda paslanmaması için, korozyon önleyici bir bileşik ile işlem görmeleri gerekir.

Yaklaşık aynı prensipte, hangarın çerçevesi şekillendirilmiş bir borudan monte edilebilir. Doğal olarak, bu görev için daha kalın (en az 70x70 mm) boşluk seçmelisiniz ve doğaçlama araçlarla yapamayacaksınız. Ancak, planın kendisi değişmeden kalacaktır.

Küçük yapılar

Boru yapılarının sermaye yapılarının inşasında kullanımı oldukça yaygındır. Bununla birlikte, çok daha sıklıkla tüp çerçevesi küçük mimari formların yapımında kullanılır - hangarlar, çardaklar, sundurma üzerinde kanopiler, vb.

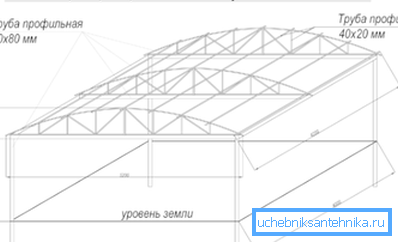

Kanopi çerçevesini profil borusundan kendi ellerimizle aşağıdaki şekilde birleştirebiliriz:

• İlk olarak, üst kısım ince boşluklardan (30x30 mm ve daha az) yapılır. Hem eğimli hem de kıvrılmış olabilir.

Dikkat edin! Genellikle, yarım küre çatılar da yapılır, ancak bu durumda, ark yarıçapının doğru bir şekilde hesaplanması gerekir.

• Üst kısım, çembere kaynaklı veya mekanik yollarla tutturulmuştur.
• Daha sonra raflar yere monte edilir. Ya beton ile (yaklaşık 40-50 cm) ya da çelik köşeden geçitlere monte edilebilirler.

• Son aşamada üst kısmı kaldırır ve desteklere yerleştiririz. Tüm yapıların stabilitesini sağlayarak parçaları birleştiririz.
• Sundurma üzerinde bir kanopi yaparsak, o zaman desteksiz yapabiliriz. Bu durumda destekleyici yapılar, ankraj cıvataları ile duvara sabit şekilde sabitlenmiş braketlerdir.
• Kurulum tamamlandıktan sonra iş tamamlandı. Kural olarak, bu tür yapılar ısı yalıtımı gerektirmez, bu nedenle nem koruyucu membranı doğrudan çerçeveye yerleştiririz ve çatı malzemesini yukarıdan yükleriz.

Dikkat edin! Bazı durumlarda, yan yüzeyler yarı saydam plastikle de kaplanabilirler ya da bunları üzerlerine perçinleyen polimerik kumaştan yapılmış perdelerle monte edilebilirler: bu şekilde, vizör veya gölgelik altındaki alan, kuvvetli rüzgarlarda yağmur damlaları girişinden korunacaktır.

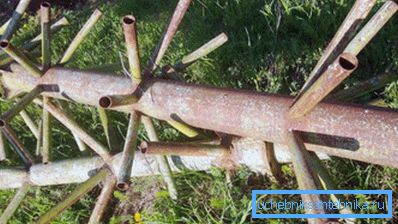

Ayrıca borulardan yapılmış bir Noel ağacı için bir çerçeve oldukça popüler bir tasarım olarak kabul edilebilir. Kurulumu çok basittir, ancak üretimi için profil borudan ziyade yuvarlak boru almak daha iyi olacaktır.

Bu çerçeve oldukça basit olacak:

• Tüm yapının tabanı, iki açı veya küçük kanal kaynağı ile yapılır. Parçaları doğru şekilde yerleştirmek önemlidir, böylece destek düzdür.

Dikkat edin! Çerçevenin yüksekliğinin 2 metreden fazla olması planlanıyorsa, tabanın detaylarında, zemine sabitlemek için montaj deliklerini önceden yaparız.

• Daha sonra 75 mm veya daha fazla bir çapa sahip merkez borunun tabanına kaynak yapılmıştır.
• Ayrıca, 45-50 mm'lik bir borudan, yaklaşık 25-30 cm uzunluğundaki boşlukları keseriz.Bizim yardımıyla, bu boşlukları merkezi eksen üzerine yerleştiririz, ya spiral şeklinde veya çapraz olarak düzenleriz.

Bu tür materyalleri kullanarak, yeterince büyük bir Noel ağacı kurmak için bir cihaz yapmak mümkündür. Prensip olarak, tüm Noel ağacı çerçeveleri bu şekilde yapılır; tek fark, daha kalın boruların 5-6 metreden daha yüksek bir inşaat yüksekliği için alınmasıdır.

Sonuç

Profil borusunun kulübesinin çerçevesi veya çardak tabanı sadece birkaç saat içinde yapılabilir. Doğal olarak, kaliteden ödün vermeden böyle bir çalışma hızı ancak kaynak becerilerinde oldukça profesyonel olmamız ya da parantez ile bağlantı için tüm detayları hazırlayabilmemiz durumunda mümkündür (ayrıca bakınız: Boru bağlantı parçaları: uygulamanın ana tipleri ve özellikleri).

Daha ayrıntılı olarak, bu teknik, bu makaledeki videoyu görüntüleyerek incelenebilir.
