Borunun hacminin nasıl hesaplanacağı ve neden bu verilere

İnşaat veya onarım işlemleri, eskilerin yerini değiştirme veya tamamen yeni iletişim boru hatları inşa etme ihtiyacıyla doğrudan ilgilidir. Yaklaşan çalışma için projenin taslağını hazırlarken, kesinlikle borunun hacmini hesaplamanız gerekecektir.

Bu makalede bunu nasıl yapacağımız hakkında konuşacağız.

Neden sesi bilmeniz gerekiyor?

Yeni bir binanın inşası sırasında veya onarım çalışmaları sırasında önemsiz olan hiçbir ayrıntı yoktur. Ancak, bu tür bir parametrenin hacim olarak hesaplanması, bir haberleşme yolu oluşturmak için en önemli olanıdır (ayrıca, ısıtma için bir borunun çapının hesaplanması, ısıtma sisteminin tasarımında önemli bir aşamadır).

Belirli bir sistemi tasarlama sürecinde, iki türün hacmini hesaplamak gerekli olacaktır:

1. dış, fiili olarak da anılır;
2. iç, ayrıca yararlı olarak da adlandırılır.

Borudaki su miktarına eşit bir değer elde etmeniz gerekiyorsa, tam olarak dahili sürümü hesaplamanız gerekir.

Dikkat edin! Gerekli değerleri elde etmek için en yaygın okul denklemlerini trigonometri dersinden kullanmanız gerekecektir. Fakat bu durumda, bu tür formüllerin kullanımı, pratik fizik ve mekanik bilgisine sınır verecektir.

Borunun hacmini bir miktar ihmalkarlıkla hesaplar ve hatalara izin verirseniz, o zaman iletişim için gerçek bir su beslemesiyle, ağdaki en yaygın basınç, oluşturulan boru hattının aşınmasını hızlandıracak yüksek bir basınç seviyesi olabilir.

Elbette, tam tersi durum, düşük basınç, oluşturulan sistemin gerektiği gibi çalışmamasına neden olur.

Nasıl hesaplanır

Pratikte hesaplamaların doğru şekilde üretilmesi için talimatlar, ilk bakışta göründüğünden çok daha kolay uygulanır. Fakat herhangi bir zorluğu önlemek için, en azından çok az deneyime sahip olmalısınız, ancak deneyimsiz üstatlar bile bu zorluklarla başa çıkmak için oldukça basittir.

Boru hattını kendiniz yüklemeye karar verirseniz, hesaplamalar için aşağıdaki eylem algoritmasını kullanmalısınız:

1. Öncelikle seçilen malzemenin çapının değerini bilmelisiniz. Bu aşamada boru yüzeylerinin zaten içsel ve harici olarak ayrıldığı ve bu değerlerin yanı sıra diğer eylemlerin özdeş olacağıdır.

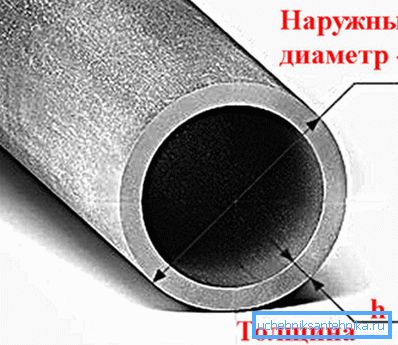

Çapı hesaplamak için, hesaplamaları önemli ölçüde kolaylaştıracak olan ölçüm araçlarının kullanılması mümkündür ve daha iyidir. Borunun iç çapını hesaplamak için, dış duvardan iki duvar kalınlığının çıkarılması yeterlidir.

Dikkat edin! Çoğu zaman, mallar için faturalarda, üretici veya tedarikçi harici değeri belirtir, çünkü bu tür kuruluşların çalışmalarının özgüllüğü, bu göstergeyi ilk etapta belirtmeyi gerekli kılar.

1. Daha sonra, bir önceki aşamada hesaplanan çap ile sadece 2'ye bölünmenin yeterli olduğu, bu tür bir göstergenin yarıçap olarak hesaplanması gereklidir;

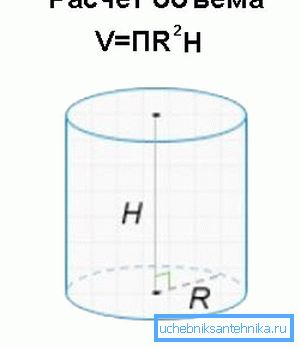

2. Ardından, ürünün kesit alanını hesaplamanız gerekir.. Bu hesaplamalar için basit bir trigonometrik formül S =? * R kullanın.² (Kesit alanı = pi * kare yarıçapı);

Konsey. Hesaplamalara başlamadan önce, parametre değerlerini gerekli birimlere çeviriniz ve sonuç bunlarda ölçülecektir, örn. görmek için git², m cinsinden bir m².

1. Şimdi hesaplama için gerekli tüm parametreler alındığından, sadece uygun hesaplamayı yapmak için kalıyor.. M3 cinsinden boru hacmi için trigonometrik formül aşağıdaki gibidir:

V = S * L, burada S daha önce hesaplanan alan ve L bagajın uzunluğu. Bu durumda uzunluk eşit çaplı boru kesitlerinde ölçülür.

  Dikkat edin! Değeri litre olarak almanız gerekiyorsa, 1m3 = 1000l oranını kullanarak ses seviyesini dönüştürmelisiniz.

Boru hattında bir çaptan diğerine geçiş varsa, geçiş öncesi ve sonraki bölümlerin hacimleri ayrı olarak kabul edilir.

Geçiş hacmini hesaplamak için, giriş ve çıkıştaki bölümün parametrelerini özetleyin ve sonra hacmi 2'ye bölerek hesaplayın. Böylece ortalama değeri alabilirsiniz.

Su miktarının hesaplanması

Hesaplamaların nasıl yapıldığını anlamak için bir örnek düşünün. Odaya 30 cm çapında bir boru yerleştirilmiş, uzunluğunun ortasında hacimce 1 m mesafede yarı yarıya azalmaya başlamıştır, hesaplamayı doğru yapmak için geçiş çapını bilmeniz gerekir.

Yukarıdaki tüm hesaplamaları tek bir formülde birleştirerek elde ederiz: V = 3.14 * ((0.3 / 2 + 0.15 / 2) / 2)²* 1 = 0,04 m³. Bu durumda, hacim, pi sayısını geçişin yarıçapının toplamının yarısı kadar çarparak elde edilen değere eşit olacaktır, kareye eşittir ve geçişin uzunluğu ile çarpılır.

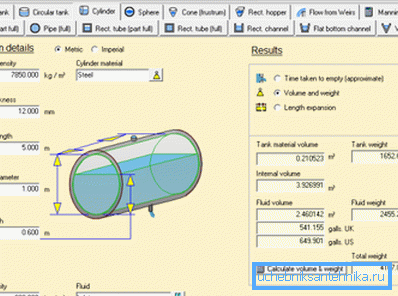

  Konsey. Tüm hesaplamaları basitleştirmek için, sadece iç çap ve boru uzunluğunun değerlerini girdiğiniz bir boru hacmi hesaplayıcısı kullanabilirsiniz.

Sonuç olarak

Boru hattının inşasını ilk kez gerçekleştirdiğinizde, ilgili mesleki eğitime sahip kişilerin baskı ile çalışması gerektiği fikrine dayanarak, hacmini hesaplamanın neden gerekli olduğunu hiç anlayamayabilirsiniz.

Ancak onarımlar çeşitli durumlarla ilişkilendirilebilir ve aşırı veya yetersiz basınç problemiyle karşılaşabilirsiniz ve ortadan kaldırmanın maliyeti oldukça yüksek olabilir. Bahçedeki çocuklar için en basit çeşme inşaa etseniz bile, boru uçlarından biri tamamen mühürlenecektir.

Bu durumda, birim yanlış hesaplanırsa, toplam beklenenlerden farklı olacaktır.

Bu makaledeki video, pratikte, bir borunun hacmini çap üzerinden hesaplamanın ne kadar önemli olduğunu ve hesaplamaların ne kadar kolay olduğunu gösterecektir.
