Borunun hacminin ve yüzey alanının nasıl hesaplanacağı:

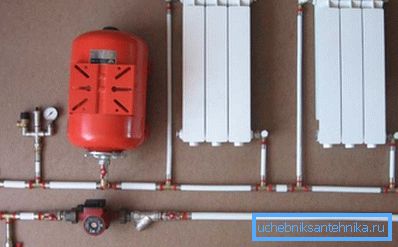

Isıtma sistemleri hesaplanırken, genellikle soğutucu ve ısı değişim yüzeyinin hacmini hesaplamak gerekir. Bunu, yalnızca mağazadaki fiyat etiketinde bulunan bilgilere sahip olmak nasıl yapılır?
Hadi anlamaya çalışalım.
hacim
Borunun hacmini nasıl belirleyeceğimizi anlayalım.
Açıkçası iki parametreyi bilmeniz gerekiyor:
- Boru hattının uzunluğu.
- İç bölüm.
Halihazırda inşa edilmiş bir ısıtma sistemindeki boru hattının uzunluğu, geleneksel bir şerit ölçüsü yardımıyla ölçülmesi kolaydır. Kesitin hesaplanma yöntemi esas olarak şekil - yuvarlak, kare veya dikdörtgen şekline bağlıdır. Her üç vakayı ele alalım.
Açıklığa kavuşturmak için: boru hatları su veya ısıtma yapılırken pratik olarak kullanılmaz. Egzost şeklinin ısıtma yazmacının kullanılması durumunda, boru tesisatının kübik kapasitesinin sıhhi tesisatının veya tesisatının sahibi gerekli olabilir.
yuvarlak
Bilindiği gibi bir dairenin alanı, yarıçapın karesi ile pi sayısının çarpımı olarak hesaplanır. Yarıçap, çapın yarısıdır. Teoride her şey basit, ama bu şanssızlıktır, çünkü su ve gaz boruları, satıcıları ve üreticileri sadece uzaktan kumandayı (şartlı geçiş) belirtmekte ve tip hafif, sıradan veya güçlendirilmektedir.
Bu verilere dayanarak borunun hacmi nasıl hesaplanır?
İlgili ürünlerin üretimini düzenleyen GOST 3262-75, kurtarmaya gelecek.
| Şartlı geçiş | Dış çapı | Boru duvar kalınlığı | ||
| ışık | sıradan | güçlendirdi | ||
| 15 | 21.3 | 2.5 | 2.8 | 3.2 |
| 20 | 26.8 | 2.5 | 2.8 | 3.2 |
| 25 | 33.6 | 2.8 | 3.2 | 4.0 |
| 32 | 42.3 | 2.8 | 3.2 | 4.0 |
| 40 | 48.0 | 3.0 | 3.5 | 4.0 |
| 50 | 60.0 | 3.0 | 3.5 | 4.5 |
| 65 | 75.5 | 3.2 | 4.0 | 4.5 |
| 80 | 88,5 | 3.5 | 4.0 | 4.5 |
| 90 | 101.3 | 3.5 | 4.0 | 4.5 |
| 100 | 114.0 | 4.0 | 4.5 | 5.0 |
| 125 | 140.0 | 4.0 | 4.5 | 5.5 |
| 150 | 165.0 | 4.0 | 4.5 | 5.5 |
Hesaplama algoritması aşağıdaki gibidir:
- Tablonun sol sütununda istenilen uzaktan kumandayı (koşullu geçiş veya nominal çap) buluyoruz.
- İlgili dış çaptan borunun tipine karşılık gelen duvar kalınlığının iki katını çıkarın (ışık, sıradan veya takviyeli).
- Ortaya çıkan iç çap ikiye bölünür ve iç bölümün yarıçapını elde ederiz.
- Bu bölümü S = Pi * R ^ 2 formülü ile hesaplıyoruz.
- Boru hattının uzunluğu ile elde edilen değeri çarpın. Sonuç kübik kapasitesi.
Talimatlar bir örnekle birlikte sunulduğunda bilgi daha iyi algılanır.
Betonarme borulardan yapılmış 50 metrelik ısıtmanın 40 milimetrelik dolumunun iç hacmini hesaplayalım.
- Tabloya göre dış çap - 48.
- Ondan çıkarınız çift duvar kalınlığı: 48 - (2 x 4) = 40.
Not: Uzaktan kumandanın gerçek iç çapı ile tam eşleşmesi kuraldan ziyade istisnadır.
- Böylece, yarıçap 20 milimetreye eşit veya (daha fazla hesaplama kolaylığı için) 0.02 m.
- Bölüm 3.14159265 x 0.02: 2 = 0.00126 (yuvarlama ile) m2'dir.

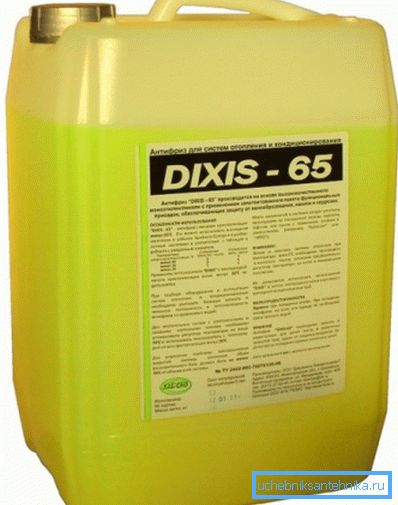

- Dolumun küpleme kapasitesi, kesitin boyuna göre hesaplanır: 0.00126 x 50 = 0.063 m3. Hesaplamanın sonucunu litre cinsinden elde etmek için 1000 ile çarpmak yeterlidir; Bizim durumumuzda, bir doldurmanın doldurulması 63 litre soğutucuya ihtiyaç duyacaktır.
kare
Boru profilinin kare profiliyle nasıl hesaplanır? Meydanın alanı, istemsiz ceza, onun köşesi için üzgün, eşittir. Bizim durumumuzdaki taraf, iki katına çıkan duvar kalınlığının bir kare borunun boyutundan çıkarılmasının sonucudur.
Böylece, 100'lük bir büyüklükte ve 5 mm'lik bir duvar kalınlığında, iç karenin kenarı 100 - (5 x 2) = 90 mm olacaktır.
Metre olarak yeniden hesaplayın ve ikinci dereceye yükseltin:
- 90 mm = 0.09 m.
- 0,09 ^ 2 = 0,081 m2.
- Gerekli hacmi kendi ellerinizle hesaplamak için, bu sonucu sadece boru hattının uzunluğuyla çarpmak yeterlidir.
dikdörtgen biçiminde

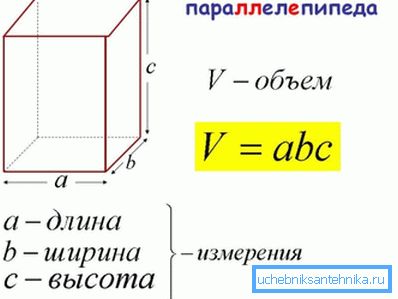

Bu, sadece bir kesiti elde etmek için, borunun tarafının boyutunun kendi başına değil, ikinci tarafın büyüklüğüne göre çarpılması gerektiğiyle ilgili olarak yukarıda açıklanan senaryodan farklıdır. Bu nedenle formül, S = (A-n) x (B-n) olacaktır, burada S = istenen değer, A ve B, borunun kenarlarıdır ve n, duvarının kalınlığıdır.
Bir örnek 150 x 180 boyutunda ve 4 mm kalınlığında duvarlara sahip bir üründür. S = (150-4) λ (180-4) = 25696 mm2. Sonucu metrekare olarak dönüştürmek için, 1.000.000 ile çarpılır.
yüzey

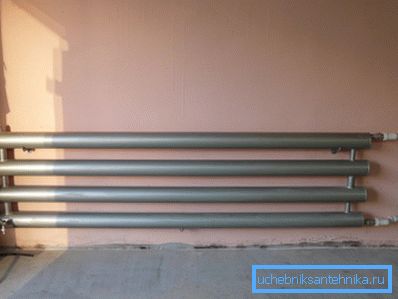

Bir ısıtma yazmacının üretimi durumunda, sadece hacmini değil, aynı zamanda ısı transfer yüzey alanını da hesaplamak önemlidir. Yanlış hesaplamanın maliyeti düşük veya tersine, ısıtıcının aşırı verimliliği.

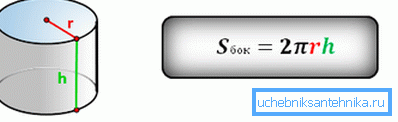

Yüzey alanı, boru hattının uzunluğunun çevresiyle hesaplanır - dairesel kesitli bir dairenin çevresi ve bir kare veya dikdörtgen ile çevresi.
Çevresi, iyi bilindiği gibi, çapının ve pi'nin ürünüdür. Bir kare ve bir dikdörtgenin çevresi, kendi taraflarının toplamıdır.
Hadi bazı örnekler verelim.
- Yuvarlak boru hattı DN 100'ün 10 metre uzunluğundaki yüzey alanı 3.14 x 0.114'dür (yukarıdaki tabloya göre metre cinsinden dış çap) x 10 = 3.5796 m2.
- 100 mm ve 10 metre uzunluğunda bir kare boru için sonuç 0,1 x 4 x 10 = 4 m2'dir.
- 80x120 boyutunda ve 10 metre uzunluğunda dikdörtgen bir kesit için alan (0.08 x 2 + 0.12 x 2) x 10 = 4 m2 olarak hesaplanmıştır.
Sonuç
Yukarıdaki hesaplama yöntemlerinin okuyucuya faydalı olacağını umuyoruz. Özünde, emrindeki materyal, okul geometrisi dersinin çerçevesinin ötesine geçmez (ayrıca, ısıtma için en iyi boru nedir? Makalesine bakın: en yaygın 4 seçeneğin bir analizi).
Her zaman olduğu gibi, bu makaledeki videoda ek tematik bilgiler bulunabilir. İyi şanslar!
