Borunun inç cinsinden boyutu nasıl belirlenir: vgp boruları
Bu makalenin konusu, inç ve milimetre cinsinden boruların boyutu. Koşullu geçiş kavramını tanımak ve değerlerini kendi aralarında farklı ölçüm değerleriyle ilişkilendirmeyi öğrenmek zorundayız. Hadi başlayalım.
Tanışma: VGP

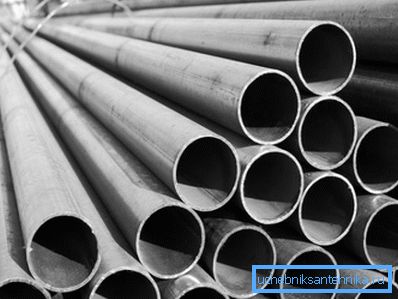

Araştırmamız gereken ürünler su ve gaz boru hatlarının kurulumunda kullanılıyor. Sovyet yapımı bir evde yaşamış olan herkes bunlara aşinadır: çok yakın zamana kadar, sıhhi tesisat için sadece bir çelik boru kullanıldı.
Bu arada: mevcut kurallara göre, evin içindeki gaz ve şimdi sadece çelikle döşenebilir. Su borularının yapımında geleneksel malzemelerin popülerliğinin azalmasına rağmen, görevlerini tamamen bırakmıyor.
standart
VGP borularının üretimi için teknik gereklilikler GOST 3262-75 sayılı belgede yer almaktadır.
Belgenin önemli noktalarını vurgulayalım:
- Bu düzenleyici belgeye göre üretilen tüm ürünler elektro-zımparalanır, yani düz bir kütük haddehanede yuvarlanarak ve boylamasına dikişle kaynatılarak elde edilir..
- Düz segmentlerin uzunluğu - 4 ila 12 metre. Uzunluk ölçüsüz, boyutsal ve çok boyutlu olabilir; ikinci durumda, her kesim için 5 mm'lik bir stok yapılır.
- Standart çerçevesinde sadece siyah çelik ürünler üretilmemekte, aynı zamanda çinko korozyon önleyici kaplamaya sahip ürünler de üretilmektedir..

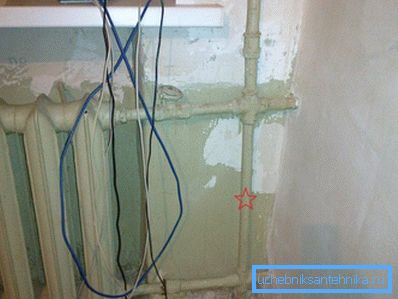

Önemli bir nokta: galvanizli bir sıhhi tesisat veya ısıtma sistemi monte edilirken sadece vida bağlantıları kullanılır. Talimat, kaynaklarda çinko yanması ile ilgilidir. Sonuç olarak, kaynak kullanıldığında, aslında, çalışan metre siyah çelikten bir buçuk kat daha yüksek olan korozyona karşı korumasız bir boru hattı alırız.
- Uçlar, uzunlamasına eksene dik açıda kesilir. Çapaklar 0,5 mm'yi geçmemelidir.
Maksimum toleranslar nelerdir?
| Şartlı geçiş | Dış çapın izin verilen maksimum sapması | |
| Normal üretim doğruluğu | Artan üretim doğruluğu | |
| 40 veya daha az | +0.4; -0,5 mm | +0.4; -0,4 mm |
| 40'ın üzerinde | +0.8; % -1 | +0.8; % -0.8 |
Durdurun. Bu kavram nedir - şartlı geçiş? Açıkça, bu, dış çap ile aynı değildir çünkü ikincisi sabit bir koşullu geçiş için bazı toleranslara sahiptir.
çeşit

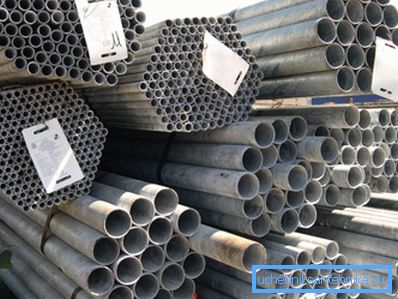

Bu basit düşünce bizi uzaktan kumanda veya şartlı geçiş tanımının arayışına götürür ve aynı zamanda su ve gaz boru hatlarının montajı için bir dizi ürüne yönelir.
Bu nedenle, geleneksel olarak DU olarak kısaltılan, ürün yelpazesi - koşullu geçit veya nominal çap tablosunda kayıtlı olan ana parametre. Bu parametre, boru hattının iç çapına yaklaşık olarak karşılık gelir ve borular ve valfler için belirli bir bağlantı parçaları ile uyumluluğunu gösterir.
Net değil mi? Örnekleri kullanalım.
| Şartlı geçiş | Dış çapı | Boru duvar kalınlığı | ||
| ışık | sıradan | güçlendirdi | ||
| 6 | 10.2 | 1.8 | 2.0 | 2.5 |
| 8 | 13.5 | 2.0 | 2.2 | 2.8 |
| 10 | 17.0 | 2.0 | 2.2 | 2.8 |
| 15 | 21.3 | 2.5 | 2.8 | 3.2 |
| 20 | 26.8 | 2.5 | 2.8 | 3.2 |
| 25 | 33.6 | 2.8 | 3.2 | 4.0 |
| 32 | 42.3 | 2.8 | 3.2 | 4.0 |
| 40 | 48.0 | 3.0 | 3.5 | 4.0 |
| 50 | 60.0 | 3.0 | 3.5 | 4.5 |
| 65 | 75.5 | 3.2 | 4.0 | 4.5 |
| 80 | 88,5 | 3.5 | 4.0 | 4.5 |
| 90 | 101.3 | 3.5 | 4.0 | 4.5 |
| 100 | 114.0 | 4.0 | 4.5 | 5.0 |
| 125 | 140.0 | 4.0 | 4.5 | 5.5 |
| 150 | 165.0 | 4.0 | 4.5 | 5.5 |
Örneğin, bir DN 32 borusu (koşullu geçit, isimlendirilmesinde milimetre belirtilmesine rağmen, adlandırma miktarları belirtilmeden belirtilir) dış çapı 42.3'tür. Versiyona bağlı olarak, iç çap 42.3-2.8x2 = 36.7'ye eşit olabilir; 42.3-3.2x2 = 35.9 ve 42.3-4.0x2 = 34.3.

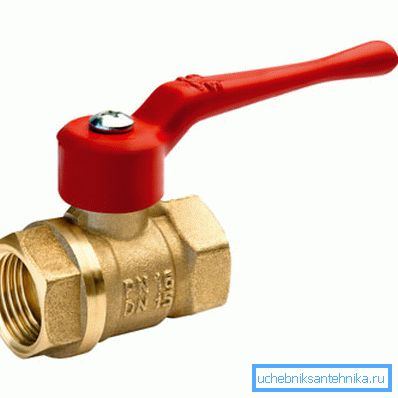

İç kısımların saçılmasına rağmen, tüm bu ürünler DN 32 valfı ile uyumludur.Her bir tanesi, valfin iç dişine mükemmel bir şekilde uyan uygun boyuttaki bir boru dişi için kesilebilir ve sarmadan sonra, bağlantının sıkılığını sağlar.
Boru dişleri
Kabus henüz bitmedi, sevgili okuyucu.
Boru dişleri geleneksel olarak milimetre cinsinden değil, İngiliz inç cinsinden ölçülür. Bunun nedeni, ilgili standardın (NPS, Nominal Pipe Size) Kuzey Amerika kökenli olmasıdır.

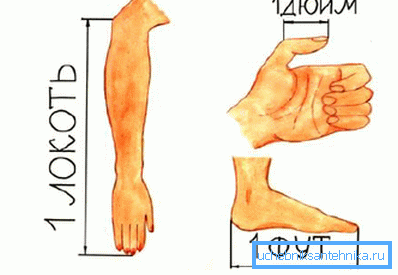

Referans: İngiliz inç 2.54 cm'dir, bu nedenle teoride, inç ve santimetre cinsinden boruların boyutları 1: 2.54 olarak belirtilmelidir.
Teorik çalışmalarımıza göz atın. Neyse ki, uzağa gitmeye gerek yok: aynı NPS metninde inç ve milimetre cinsinden bir boru boyutu tablosu yer alıyor. Özel ve apartman binalarında iletişimin yapımında kullanılan en popüler değerleri veriyoruz.
| Boru dişi inçleri | Şartlı geçiş |
| 1/2 | 15 |
| 3/4 | 20 |
| 1 | 25 |
| 1 1/4 | 32 |
| 1 1/2 | 40 |
| 2 | 50 |
| 2 1/2 | 65 |
| 3 | 80 |
| 3 1/2 | 90 |
Şimdi borunun standart boyutunu inç ve mm olarak karşılaştırın.
- Yarım inç borunun boyutları 25.4 / 2 = 12.7 mm olmalıdır. Tabloya göre, DU 15'e karşılık gelir. - Daha da kötüsü: borunun gerçek boyutları 1: 2 inçtir (GOST 3262-75'e göre dış çap) ve tamamen 21.3'tür.
- Boru 1 inç boyutları 25.4 değil, DN 25 (dış çap 33.6).
- Başka bir boyut - bir boru 2 inç (2 x 25,4 = 50,8) - 60 dış çaplı DN 50'ye karşılık gelir.
Sonuç
Oldukça açık. İnç ve mm cinsinden boru boyutları, sabit bir orantı olmaksızın doğrusal olarak korelasyonludur. Ne yazık ki, ilişkilerinin tablosu sadece hatırlanabilir. Her zamanki gibi, bu yazıda yer alan video, okuyucuya ek tematik bilgiler sağlayacaktır. İyi şanslar!
