Doğru baca - çatıdan boru çıkışı

Fırının bulunduğu evlerde, bir egzoz sistemi olarak hizmet eden bir yapı - bir baca inşa etmeye ihtiyaç vardır. Estetik bileşeni takip etmeye çalışan birçok kır evi sahibi, baca işlevini ve verimliliğini unutur. Bu yazıda boruyu doğru bir şekilde evinizin çatısından geçirmenize yardımcı olacak ana noktaları belirlemeye çalışacağız.

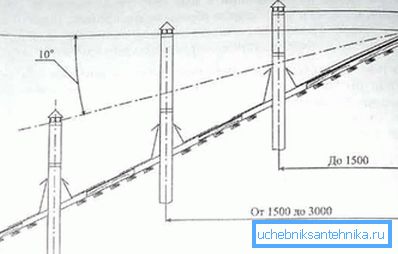

İzin verilen yükseklik tayini

Boruyu çatıdan düzgün bir şekilde çıkarmadan önce, bunun için optimum yüksekliği belirlemek gerekir:

• Bir metreden fazla olan yükseklik, büyük ölçüde ek bir ankraj kurma ihtiyacından dolayı böyle bir yapının dışsal algısını olumsuz yönde etkiler.
• Sırtın seviyesinin altında bulunan baca, doğrudan havalandırma kanalının yüksekliğine bağlı olan yeterli eğime sahip değildir. Bunun nedeni, yanma odasındaki atmosfer basıncının çatının üzerindeki hava sütunun basıncını aşması gerçeğidir.

Yani, bir önceki kuraldan, boru ne kadar yüksek olursa, taslak ne kadar iyi olur. Fakat ilk seçenek (bacanın yüksek konumu) estetik nedenlerden ötürü uygun olmadığı için, sonuç kendini göstermektedir - sırtın en üstündeki yükseklik, yarım metreyi geçmemelidir.

NOT! Boruyu mümkün olduğunca yakın bir yere monte etmek en iyisidir, bu nedenle en iyi sonucu elde etmek için 14-20 cm'yi kaldırmak yeterlidir. Kurulum işini karmaşıklaştırdığı için, çıkıntının tam ortasına bir sonuç çıkarmanız tavsiye edilmez.

İş akışı - aşamalı teknoloji

Muhtemelen yüksek kaliteli ve güvenilir havalandırmayı (baca) kendi ellerinizle donatmanın ve aynı zamanda sadece paranın değil, zamanın da tasarruf edilmesinin mümkün olup olmadığını merak ediyorsunuz - cevabımız olumlu. Aşağıdaki bölümlerde, bu sürecin kendi kendini yönetme için mümkün olduğunu doğrulamak için ayrıntılı talimatlar açıklanacaktır.

Birinci aşama - hazırlık

Öncelikle, gelecekteki işler için ihtiyacınız olan her şeyi hazırlamalısınız:

• Mevcut değilse ve yangın geciktirici malzeme satın alın.
• Tutturma malzemeleri
• aracı:

• İnşaat seviyesi.
• Kaynak makinesi - borunun sabitlenmesi durumunda.
• Tornavida.
• Çekiç.
• Yapboz ve öğütücü.
• Ahşap kiriş
• Bitirme malzemesi.

Bilgileriniz için! Çizim profesyonel olmak zorunda değildir, asıl önemli olan tüm ana noktaları göstermektir: baca çapı ve yüksekliği, baypas edilmesi gereken iletişim, vb.

Aşama iki - çatı hazırlığı

Şimdi, kendi ellerimizi yapmaya ihtiyacımız olan sürece dönüyoruz:

• İlk olarak, çatıda, yarım metre artı havalandırma borusunun çapı olan herhangi bir kiriş kirişinden olan mesafeyi ölçüyoruz.
• Çatının stabilitesini arttırmak için belirtilen yerde başka bir kiriş inşa ediyoruz.
• Ölçülen mesafenin merkezinden standart bir çiçeğin kullanılmasıyla, tavan veya tavan arasındaki zemin üzerinde bir nokta ölçüyoruz.

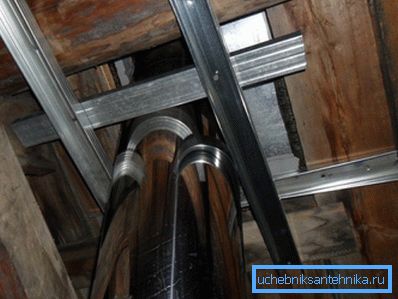

• Bu noktada, dikey ve yatay çubukları, her kenardan boruya (merkezi ölçülen bir noktaya) eşit mesafede olacak şekilde bağlarız.

• Belirtilen yerdeki bir delikten delinir, böylece birinci katın tavanında bir delik oluşur. Plana göre, sobanın tam üstünde veya bu yerden yarım metre uzakta olmalı.

NOT! Havalandırma borusunu çatıya dikey olarak taşımak daha iyidir, bu sayede odadan karbon monoksitin etkili bir şekilde pompalanmasını sağlar.

Sonuç olarak, içinde bacanın yerleştirileceği bir kutuya sahip olmalıyız. Aynı zamanda, sadece çatı-mansart odasına monte edilmeli, bir oturma odasında boruları bitirme malzemeleri ile kaldırmak için yeterlidir.

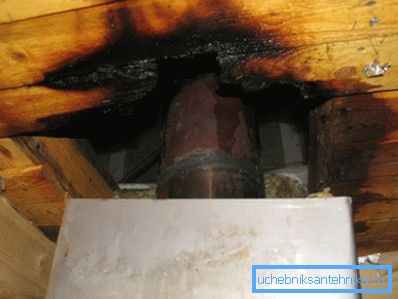

Kutu, genellikle kritik sıcaklıklara ısıtılan havalandırma sisteminin güvenli çalışması için gereklidir - evde ve yanıcı materyallerde yaşamak için koruma.

Üçüncü Aşama - Delikten

Şimdi, tavanın birinci katının / katının tavanındaki havalandırma borusunun geçişi için belirli bir yerin hazırlanmasına geçiyoruz:

• Bu durumda, eğer üst üste binme ahşaptan yapılmışsa, o zaman bir testere kullanarak gerekli çapta bir çember kesebilirsiniz. Her bir taraftaki borunun çapına 15-20 sm eklenmesi gerektiğini hatırlatırız.
• Bir beton levha ile çalışmak zorundaysanız, bu size uzun bir burgu ve delici yardımcı olacaktır - bir araç bir daire içinde çok fazla delik delinir. Çok zayıf bir slab parçası bir balyoz tarafından nakavt edilir.

Çatının açılmasına dönüyoruz. En iyi seçenek, çatı malzemesinin henüz döşenmediği zamandır, ancak bu ancak evin yapım aşamasında olması durumunda mümkündür.

Nesnenin devreye alınmasından sonra baca montajı ile ilgileneceğiz:

• Boruyu oluklu mukavvadan çatıdan çekmeden önce, malzemeyi, bir süre bükülebilecek ve bu konumda bırakılabilecek şekilde keseriz.
• Karo ile hala yüzleşmek zorunda kalırsanız, o zaman borunun plana göre (küçük bir farkla) çıkacağı yerde sadece kısmi sökme üretmeye devam eder.

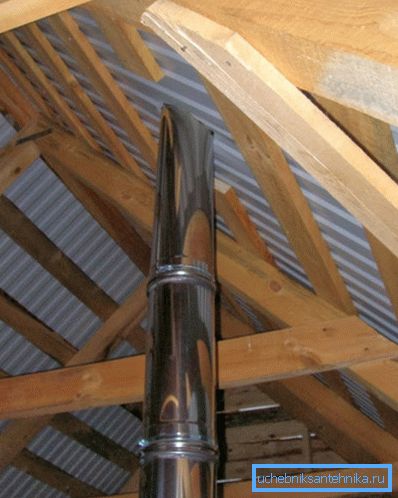

• Artık bir deliğe sahip olduğumuza göre, havalandırma borusunu çatıdaki “delik” e yerleştirebiliriz.
• Bacaların sabitlenmesi, monte ettiğimiz koruyucu kutuya bağlanan katlanabilir kelepçeler takılarak gerçekleştirilir.
• Tavandan çatıya delik, asbest levha ile kapatılmış, ısınmayacak.
• Şimdi, buhar filmi kullanarak, mobilya klipsleri ile boru kutusunun duvarlarına sabitleyin.

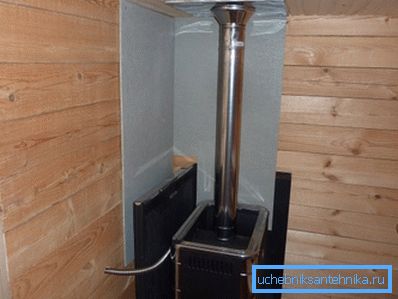

• Borunun boş ucunu fırın ile birleştiririz, bunun için bir kaynak makinesi kullanmak daha iyidir, bu yöntem bağlantının sıkılığını sağlar. Bağlantı kelepçesini kullanabilirsiniz, ancak hepsi ürünlerin ideal şekline bağlıdır - kusur yoksa, sıkılık iyi olacaktır. (Ayrıca bakınız Metal boru kelepçeleri: özellikler.)

Dikkat edin! Yüksek kaliteli bağlantı için gerekli olan diğer bir eleman, boru ve fırının kavşağı üzerine takılan bir kılıftır. Ayrıca, çatının üzerinde yükselen borunun karşı ucunda da monte edilmelidir.

Kurulum özellikleri

Bu bölümde, acemi inşaatçıların sıklıkla unutacağı iş akışının bazı önemli yönlerini ele alacağız:

• Bu boruları küçük hasarlar ile kullanmanız tavsiye edilmez.. Birçok uzman, küçük çatlaklarda korkunç bir şey olmadığını iddia edebilir, ancak buna inanmamalısınız. Böyle bir ürün birkaç yıl sürecek, ancak daha sonra zorluklar ortaya çıkabilir ve onarımlar gerekli olacaktır. Bu nedenle, her iki ila üç yılda bir söküm yerine, bütünü ve yeni boruyu aşırı doldurmak daha iyidir.

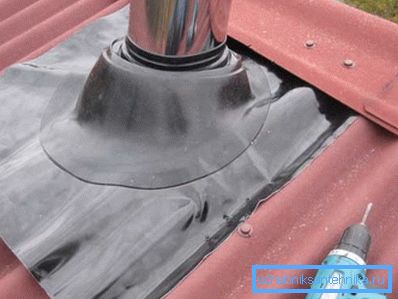

• Çatının bütünlüğünü ihlal eden, ilk soğuk göstergede bağlantının kalitesinin düşük olduğu gerçeği için hazırlıklı olun. Bu problemi önlemek için, tüm mevcut ısı yalıtım malzemelerini ve sızdırmazlık maddelerini kullanın.

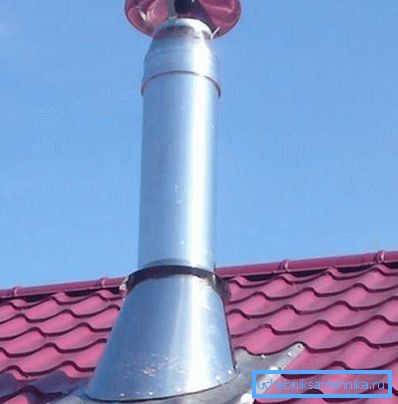

• Borunun ucunu, çatının sırtından yükselen çökeltinin bacaya girmesini önleyen bir “şemsiyeyle” örtmesini tavsiye ederiz..

Sonuç

Artık, bitmiş evdeki havalandırma sistemini kişisel olarak nasıl organize edeceğinizi biliyorsunuz. Gördüğünüz gibi, bu konuda zor bir şey yoktur, tüm materyaller ve araçların edinilmesi kolaydır ve iş akışında iki veya üç günden fazla harcamazsınız.

Bu makalede sunulan videoda, bu konu hakkında ek bilgi bulacaksınız.
