Kanalizasyonun eğimi ne olmalıdır?

Kanalizasyonun normal olarak bertaraf edilmesini sağlamak için, kanalizasyon sisteminin SNiP 2.04.01-85 * 'e göre 1 metre eğimi 2 cm olmalıdır, ancak bu standartlar 100 mm çapında bir conta için geçerlidir. Ayrıca, tüm katı atıkların giderilmesini optimize etmek ve tıkanıklıkların meydana gelmesini en üst düzeye çıkarmak için, yükselticilerden dikey düzlemlere dönüşler ve geçişler için belirli bir sıra takip edilmelidir.

Bu, aşağıda ele alınacaktır, yani, özel bir evde ve / veya apartman dairesinde harici ve dahili kanalizasyon sistemlerinin döşenmesine ilişkin kurallara bakacağız ve aynı zamanda bu makaledeki videoyu size göstereceğiz.

Kanalizasyon boru döşeme

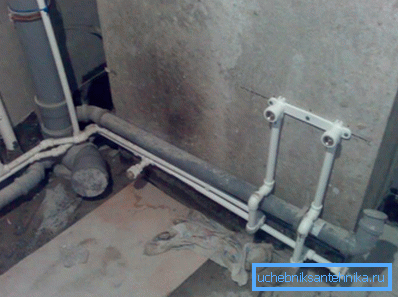

İç düzenin nüansları

Not. Dairede ve özel bir evde, talimat iç kablolama için 50 mm ve 100 mm çapında plastik boruların kullanılmasını önerir. Daha büyük bir bölüm sadece tuvalet için kullanılırken, diğer tüm sıhhi tesisler için 50 mm'lik borulara ihtiyaç duyulmaktadır. Ayrıca, çamaşır makineleri ve bulaşık makineleri için 32 mm'lik bir çap kullanılır.

• Çok katlı bir binanın dairesinde, atık kanalizasyon sistemi minimum yer kaplar, ancak iç kanalizasyon sisteminin eğimi sıhhi kurallara ve kurallara uygun olmalıdır., SNiP 2.04.01-85 * 'de belirtildiği gibi, imgenin Optimal bias ile şematik görüntüde bu sayıları görüyorsunuz.
• Dairelerde tuvalet genellikle doğrudan tee'ye bağlanır., Yükseltici üzerinde bulunan, ancak bazen (özellikle birinci katlarda) bir çek valf takmaya ihtiyaç vardır. Bu gibi durumlarda, 100 mm'lik boruyu valf girişi için yatay olarak yönlendirmeniz gerekecektir, bu yüzden 20 mm'lik eğimi unutmamalısınız, ancak kilitleme cihazı kesinlikle yatay konumda bir seviyeye ayarlanmış olmalıdır.
• 50 mm'lik borular için eğim, her bir lineer metrede 3 cm'dir, ancak kısa bölümlerde bu, arttırılabilir, çünkü bu durumda katı atık,. Dairenin eğimli olmayan tek kanalizasyon sistemi, yıkama ve / veya çamaşır makinesi için 32 milimetrelik bir kanalizasyona yol açıyor - bu nedenle zorlu su geliyor, bu nedenle düzlemin derecesi belirleyici değil.
• Özel bir evde, kanalizasyon yolları 4 metreden fazla olabilir, bu nedenle olası tıkanıklıkları ortadan kaldırmak için revizyonlar sağlanmalıdır.. Ayrıca, 90'dan kaçınılmalıdır? - Bu amaçla her biri 45 adet iki köşe bağlantı parçası kullanmak en iyisidir. 90 derece mi? Yatay düzleme hareket ettiklerinde sadece yükselticiler için idealdir. Ayrıca 90 için döner parçaları? 50 mm ve 32 mm borular için daire ile ilgili - kısa mesafeler vardır ve bu nedenle tıkanma olasılığı en azdır.

Dış kablolama

Şimdi, dış kanalizasyon sisteminin maksimum eğiminin odadakiyle aynı olduğu ve doğrudan boru çapına bağlı olduğu avludaki yerleşime geçelim. Özel kullanım için, bir kural olarak, 100 mm ve 150 mm'lik bir kesit uygulanmıştır, bu da optimal eğimin sırasıyla 2.0 cm ve 0.8 cm, maksimum - 2.5 cm ve 1.3 cm olacağı anlamına gelir. Buradaki malzemenin fiyatının kesinlikle hiçbir değeri olmadığı unutulmamalıdır.

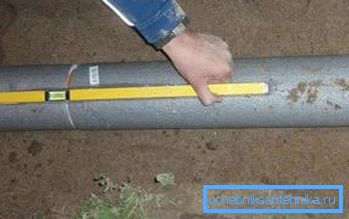

Not. İletişim kurulumunun kalitesi, bir kanalizasyon sisteminin hangi eğime sahip olması gerektiğine bağlıdır. Gerçek şu ki, eğer eğim normdan daha az ise, o zaman yerçekimi tarafından akan suyun zayıf basıncı katı atığı (dışkı) temizleyemeyecektir, ve eğer oran çok yüksekse, o zaman suyun bunu yapmak için zamanları olmayacaktır. Her iki durumda da borunun iç duvarlarında bir kek oluşacağı ve dönüşlerde tıkanıklıkların ortaya çıkacağı anlaşılmaktadır.

Dönüşler için, 32 için kullanılan armatürler de var mı? ve 45? 45 iki açısal bağlantı kullanın? Odadaki gibi, 90 derece mi? Yatay düzleme hareket ederken sadece yükseltici ile ilgili.

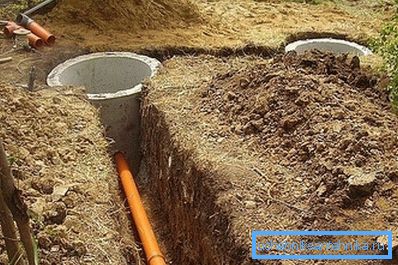

Bu durumda açmanın derinliği iki faktöre bağlı olacaktır - bu, bölgedeki toprağın donma noktasının maksimum noktası ve evden fosseptikle (çöplük) arasındaki mesafedir.

Örneğin, donma noktası 70 cm derinlikte ise, o zaman 100 mm'lik bir boru için binanın çıkışında, siper 90 cm (çap başına 10 cm ve kritik seviyeden bir mesafede 10 cm) olacaktır. Ancak bir eğimsiz kanalizasyon olamaz, bu nedenle, septik tankın uzaklığı 20 m ise, bu durumda septik tank, bu derinlik 70 + 20 * 2 = 110 cm olacaktır.

Buna ek olarak, açmanın dibinde bir kum yastığı bulunmalıdır - bu, belli bir seviyede döşemeye ve boru alanını zemine eşit olarak dağıtmaya izin verir. Sonuç olarak, açmanın kaba derinliği (kum yastığı olmadan) en az 5-10 cm daha fazla olmalıdır.

Bir banliyö alanı düzenlenirken, SNiP'ye göre fırtına kanalizasyon sisteminin eğimi de boru çapına bağlıdır ve metinde yukarıda belirtilen kural ve kurallara uygundur. Ayrıca burada contanın derinliğini gözlemlemek gerekir ve yağışlar genellikle ev sıhhi tesislerle ilişkili olduğundan, geri dönüşsüz bir kanalizasyon kontrol vanasının kurulması zorunludur.

Fırtına bir oluk şeklinde yapılmışsa, eğim, her bir lineer metre başına en az 5-10 mm olmalıdır, ancak yukarıdaki fotoğrafta olduğu gibi, yukarıda bir koruyucu ızgara varsa, budur. Koruma yoksa ve döküntü (yaprak) oluğa girebilirse, eğim 2 cm'ye çıkarılmalıdır.

Sonuç

Tesisat sırasında kanalizasyonun maksimum ve minimum eğimini gözlemleyerek, hoş olmayan kokuların oluşmasını engelleyen banyolardan iyi bir su çıkışı elde edebilirsiniz. Ayrıca, akış boyunca boru çapını azaltmayın - bu tıkanmalara yol açacaktır.
