Kanalizasyonun hesaplanması: erişilebilir bir sunumda teknik

Kanalizasyon sisteminin hesaplanması, evsel kanalizasyonun sık sık tıkanmasını, sistem tamirlerini, atık suların taşmasını ve diğer istenmeyen durumları önlemenizi sağlar. Karmaşık matematiksel formüller içine girmemek için sistemi SNiP normlarına göre hesaplamanın en kolay yolu.

Bu yazıda, bir dizi parametre için kanalizasyon hesaplarının nasıl yapıldığını detaylı olarak inceleyeceğiz.

Kanalizasyon hesaplarının çeşitleri

“Kanalizasyon şebekesi hesaplaması” terimi genellikle şunları içerir:

• Fosseptik, kanalizasyon veya merkezi kanalizasyona kanalizasyon eğiminin hesaplanması;
• Kanalizasyon elemanlarının önemli nesnelere mesafeleri (harici sisteme atıfta bulunur);
• Hidrolik hesaplama;
• Malzeme miktarını belirleme.

Ardından, tüm bu noktalara daha yakından bakın.

Eğim açısı

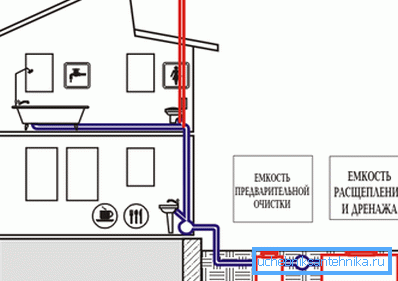

İç sistemler

Boru hattının açısı, saniyede 70 santimetrelik akış hızını sağlamak için gereklidir. Bu, sistemin kendiliğinden tıkanma ihtimalinin daha az olduğu kendi kendini temizleme hızıdır.

Bir kanalizasyon borusunun minimum eğim açısının belirlenmesi için birkaç yöntem vardır. Ancak, sonuçlar önceden biliniyor olduğundan, yeni hesaplamaları yapmak mantıklı değildir.

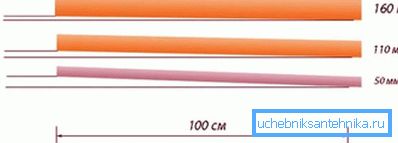

Açının, boru çapına bağlı olduğunu bilmeniz gereken en önemli şey:

• Boru çapı 40-50 mm ise, eğim metre başına en az 3 cm olmalıdır.
• Çap 85-100 mm ise, eğim metre başına en az 2 cm olmalıdır.

Birçok ev ustalarının, daha büyük eğimin, kanalizasyon sisteminin daha iyi çalışacağından emindiği söylenmelidir. Ancak, bu görüş doğru değildir.

Maksimum eğim, metre başına en fazla 15 cm olmalıdır. Gerçek şu ki, boru hattından geçen kanallar heterojendir. Büyük bir eğimle, süspansiyonun sıvı ve katı maddelere ayrılması gerçekleşir, bu da boru hattının duvarlarında katı madde birikmesine neden olur.

İstisnalar, sıhhi tesisat armatürlerine doğrudan bitişik olan bir buçuk metreye kadar olan uzunluklardır. Eğim açısı sınırsız olabilir.

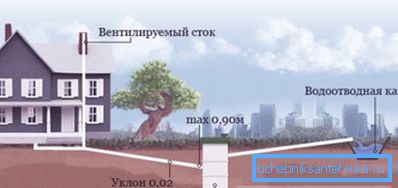

Dış mekan sistemleri

Harici kanalizasyon boru hatlarını kurarken, aşağıdaki şartlara uymanız gerekir:

• İç çapı 150 mm olan borular için, eğim, metre başına en az 0.8 cm olmalıdır;
• Çapı 200 mm olan borular için - metre başına en az 0.7 cm.

Fırtına kanalizasyon

Fırtına kanalizasyonlarının hesaplanmasının genellikle sadece boru hattı için değil, drenaj hendekleri için de eğim açısının belirlenmesini gerektirdiği söylenmelidir. Minimum eğimleri, çukur kapağının çapına ve türüne bağlıdır, ancak% 3'ten az değildir, ancak% 5-7 eğimli hendekler en sık gerçekleştirilir. Boru hattı için, asgari eğim, yukarıdaki harici kanallarla aynı olmalıdır.

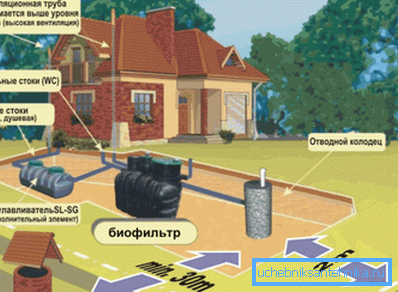

Önemli nesnelere uzaklık

Harici kanalizasyon sisteminin uzaklığının belirlenmesi, sistemin kaza anında dahi ortamı ihlal etmemesi gerektiği dikkate alınarak yapılmaktadır. Bu nedenle, SES ve SNiP tarafından oluşturulan mevcut standartlara göre, önemli nesnelerin asgari uzaklığı aşağıdaki gibi olmalıdır:

Bu kurallara uygunluk, sıhhi ve epidemiyolojik istasyonların çalışanları ve yerel yetkililer tarafından izlenmektedir. Başarısız olmaları için, zorunlu olarak kanalizasyonun nakledilmesi ile ceza uygulanır.

Dikkat edin! Septik tankın derinliği ayarlanmamıştır, bu yüzden vücuda belirli bir yanlılık altında yaklaşan boruya odaklanmalısınız. Donma derinliğine gelince, önemli değildir çünkü yapı içinde pozitif sıcaklık her zaman organik maddenin ayrışmasının bir sonucu olarak kalmaktadır.

hidrolik

Kanalizasyon şebekelerinin hidrolik hesaplanması aşağıdaki bilinmeyenlerin tanımını gerektirir:

• Boru hattının çapı;
• Sistemin doluluk derecesi (h / d).

Eğim tanımının hidrolik hesaplamalar için de geçerli olduğu dikkate alınmalıdır, ancak yukarıda belirtildiği gibi, yukarıda verilen bilinen değerler genellikle kullanılır.

Doluluk derecesi

Özel ev veya apartman dairesinde evsel kanalizasyon şebekesi, boruların eksik doldurulmasını sağlar. Özünde, bu sistemde havalandırma sağlamak için gerekli olan sistem kapasitesinin belirli bir rezervidir, her türlü büyük eşyayı atlama imkanı, vb.

Boru hattının çapına bağlı olarak, aşağıdaki optimal doldurma değerleri belirlenir:

Boru çapları

Genel olarak kabul edilen optimal değerler bulunduğundan, gerekli çaptaki boruların matematiksel hesaplamaları yapmak mantıklı değildir:

Dikkat edin! Kanalizasyon şebekesini kurarken, mümkünse, boru hattı mümkün olduğunca muntazam olmalıdır. Herhangi bir seviye farklılığından kaçınmak gereklidir. Akış oranı, sistemin en iyi operasyonel özelliklerini sağlayacak sabit olmalıdır.

Bu nedenle, kanalizasyon şebekelerinin hidrolik hesaplanmasına yönelik tablolar, tecrübesiz ustaların bile, boru hattının kurulumuna göre projelerini doğru bir şekilde yapabilmelerine izin vermektedir.

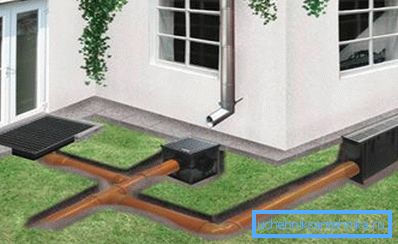

Fırtına sistemi

Yağmursuyu sisteminin hidrolik hesaplaması ile durum biraz daha karmaşıktır, çünkü bu durumda aşağıdaki formülü kullanmak gerekir: V = q20xSxD, burada:

• V - drenaj sırasında en yüksek su tüketimi.
• S yüzey alanıdır.
• q20 - en büyük yağış yoğunluğu. Bu gösterge SNiP referans kitabında bulunabilir (yere göre değişir).
• D, baz malzeme tarafından nem emilim katsayısıdır.

Nem emme katsayısı aşağıdaki tabloda bulunabilir:

Şimdi fırtına kanalizasyonlarının hesaplanması için bir örnek düşünün. 300 m2'lik çiçek tarhları ve çimlerle kaplı 1500 m2'lik bir arsa olduğunu varsayalım. Buna göre, çimler çökelmeyi emecektir, bu yüzden 1200 m2'ye ne kadar su sağlanacağını belirlemek gereklidir.

Örneğin, en yüksek yağış yoğunluğu saatte metrekare başına 25 litredir.

Bu durumda, hesaplama aşağıdaki gibi yapılır:

• Saatte 1200 metrekarelik bir arsada maksimum 30.000 l ya da 30 m3 yağmur yağar. Bu, yönlendirilmesi gereken su miktarıdır.

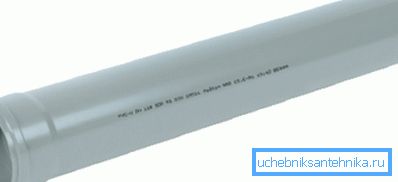

• Şimdi bu miktarda yağışla başa çıkacak olan borunun çapını belirlemek gereklidir.. Metre başına 1 cm'lik eğimle döşenen 110 mm çapında bir boru, saniyede 6.19 litre taşıma kapasitesine sahiptir ve saatte 2220 litre olacaktır. Bizim durumumuzda, bu çok küçük, bu yüzden en iyi seçenek 160 mm çapında bir boru olacaktır.
• Yukarıdaki tablodan, böyle bir borunun, metre başına en az 0.8 cm'lik bir eğimle döşenebileceği izlenmektedir.

Daha doğru bir hesaplama için, gelen suyun hacmini nem emilim katsayısı ile çarpabilirsiniz, ancak taşıma kapasitesinin küçük bir marjı vardır, bunu yapamazsınız. Hesaplamaları tamamladıktan sonra, sistemin kendi kurulumuna devam etmelisiniz.

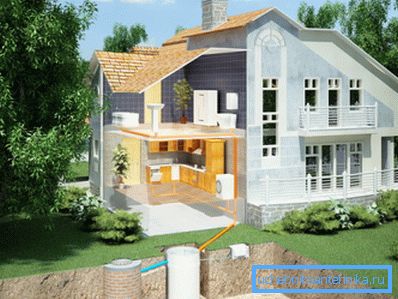

Sayım malzemeleri

Kanalizasyonun tüm teknik özellikleri hesaplandıktan sonra, kurulumu için kaç tane boru ve diğer malzemelere ihtiyaç duyulacağını öğrenebilirsiniz. Ayrıca projenin fiyatının ne olduğunu size bildirecektir.

Böyle bir hesaplamanın yapılması çok basittir - bir ev veya bir planın bir plan üzerinde çizilmesi ve ardından kanalizasyon sisteminin tüm elemanlarının buna uygulanması gerekir. Bundan sonra, boru hattının toplam uzunluğunu hesaplamak zor olmayacaktır. Burada, belki de, lağımın hesaplanması ile ilgili tüm talimat.

Sonuç

Her ev ustasının gücü altında evsel kanalizasyon hesaplayın. Bunu yapmak için yukarıdaki tablolardan ve teknik referanslardan verileri kullanın. Bu hesaplamaların sonucu, kanalizasyon sisteminin güvenilir ve dayanıklı çalışması olacaktır. Bu makaledeki videodan, bu konu hakkında daha fazla bilgi edinebilirsiniz.
