Profil boru makasları: doğru hesaplamalar gerektiren verimli

03-01-2018
Miscellanea

Büyük bir inşaat alanı, bina, tesis alanı ile çatı, çok güvenilir ve dayanıklı bir yapıya sahip olmalıdır. En iyi seçenek bu durumda boru metalden yapılmış kirişleri kullanmaktır. Uzun ömürlü olabilen sağlam, dayanıklı, ekonomik bir tasarım olacaklar. Profil borusundan makas kirişinin hesaplanması, doğru montajı için en önemli koşuldur.

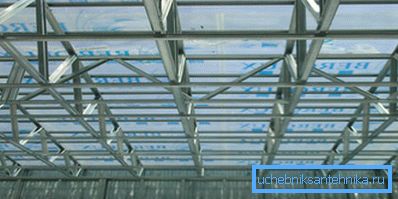

Bu sistemler geniş alanlar için idealdir.

Tasarım özellikleri

Bu kategorideki borular yuvarlanarak ve daha sonra özel makineler yardımıyla metal işlenerek üretilmektedir.

Bölümün türüne göre, profil ürünleri aşağıdakilere bölünür:

  • oval;
  • dikdörtgen;
  • kare.

Başlangıçta, profil ürünleri yuvarlak. Sıcak veya soğuk haddelenmiş çelik ile işlendiğinde, borular gerekli şekli alır.

Metal profilli ürünler farklı boyutlardadır. Enkesitleri, en az 15 - 15 mm, maksimum - 45 - 5 cm. Duvar kalınlığı - 1.12 mm, ortalama uzunluk 6.12 m.

Çelik kafesin ana elemanları:

  • konturun rolünü oynayan kemerler;
  • raf,
  • ayraçları;
  • temel (destekleyici) ayraç.
  • bağlantı elemanları: fular, kaynak, perçin, civata vb.

Çiftlik türleri

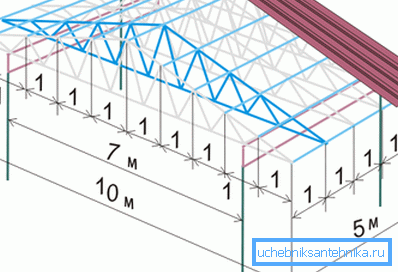

Şema asılı yapılar.

Talimat, profilli borulardan monte edilen makasların iki tipe ayrıldığını bildirmektedir.

  1. Bunlardan ilki, tüm parçalarının aynı düzlemde bağlı olduğu sistemlerdir.
  2. İkinci tipteki binalarda, kafes kiriş askıya alınır ve alt ve üst kayışları içerir.

Bir veya başka tipteki makaslı sistemlerin seçimi aşağıdakilere bağlıdır:

  • ürüne yükler;
  • eğimli yapılar;
  • çakışma noktaları;
  • açıklık uzunluğu

Eğim açısı

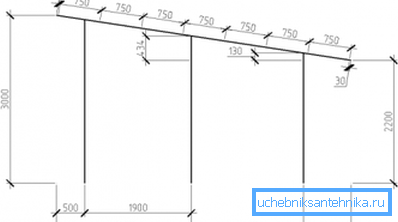

Çatının tabanının 30 derecelik bir açı ile çizilmesi.

Eğim açısına bağlı olarak, aşağıdaki tipik kafes kirişleri vardır.

  1. 22/30 ° eğim açısı ile inşaat. Küçük bir çakışma oluştururken en iyi seçenek. Bu durumda üçgen konfigürasyon en iyisidir. Yüksekliğini belirlemek için, yayılma uzunluğunu 5 ile bölmek gerekir. Böyle bir analoğun ana avantajı küçük bir kütle.

Dikkat edin! Açıklığın uzunluğu 14 m'den daha fazla olduğunda, üst / alt tarafa yerleştirilmiş diş telleri ile kafes tercihini vermek daha iyidir. Yapının en üstüne 1.5 / 2.5 m uzunluğunda bir panel monte edilmiş olup, benzer bir kafes sistemi, çift sayıda panele sahip iki kayış içerir.

Uzunluğu 20 m'yi aşan bir profil borusundaki makasların üretimi gerçekleştirildiğinde, bunlar alt yapı yapıları kullanılarak monte edilir. Destekleyici sütunlarını bağlayın.

  1. Çatı 15/22 ° eğime sahipse, kafes uzunluğunun uzunluğu, açıklığın uzunluğu 7'ye bölünerek belirlenir.. Bu tür sistemlerin uzunluğu 20 metreden fazla olmamalıdır. Yapının yüksekliğini arttırmanız gerekiyorsa, alt bant kırılır.
  2. Çatı eğimi, 15 ° 'den az, yamuk ürün monte edildiğinde. Yüksekliği, yayılma uzunluğunun 7/9 sayısına bölünmesiyle belirlenir. Tam değeri eğimin belirli değerine bağlıdır.

İnşaat şekli

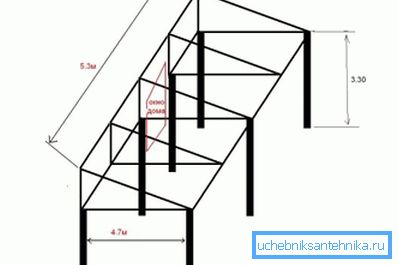

Fotoğrafın bir çatı katı vardır.

Profilli boruların kafes sisteminin konfigürasyonuna göre aşağıdaki tiplere ayrılır:

  • tek eğimli, fiyatı en düşük olanıdır;
  • üçgen tasarımlar;
  • düz çiftlikler;
  • kemerli yapılar.

Kemerin ana hatları

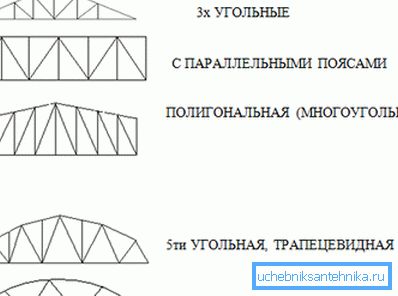

Kemerler tasarımlarının ana hatları.

Paralel kemerli çiftlikler bu gibi avantajlara sahiptir:

  • elemanların çoğunun aynı olduğu gerçeği nedeniyle kurulum kolaylığı;
  • boru kayışı ve obreshetki uzunluğu aynı;
  • eklemlerin sayısı azdır;
  • tasarım standarttır (birleşik);
  • Yumuşak çatı için kullanılabilir.

Kendi ellerinizle borulardan tek taraflı makas üretiminde, aşağıdaki avantajları alacaksınız:

  • sert ve dayanıklı düğümler;
  • yapının merkezinde aşırı uzun elemanların olmaması;
  • inşaat maliyeti.

Poligon yapıların kendine özgü özellikleri vardır:

  • Büyük bir kütleye sahip binalar için kullanılırlar;
  • Kiriş boruları yapımında ekonomik olarak kullanılır;
  • Bu tür bir çiftliğin dezavantajları - kurulumun karmaşıklığı ve karmaşıklığı.

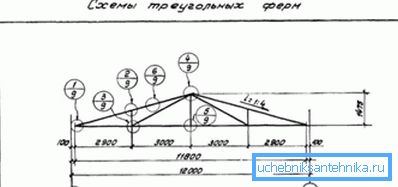

Üçgen bir yapının şeması.

Üçgen yapıların kurulumu kolaydır. Dik bir eğime sahip çatılar için kullanılır. Minörlerden, imalat destek ünitelerinin karmaşıklığı ve yüksek malzeme maliyetleri not edilebilir.

Sandık çiftlikleri aşağıdaki çeşitlere ayrılmıştır.

  1. Üçgen kafes. Genellikle paralel kenarlı yapılarda, daha az sıklıkla üçgen ya da yamuk şekilli analoglarda kullanılır.
  2. Çapraz malzemenin yüksek olması nedeniyle köşebent tipi zahmetli ve pahalıdır.
  3. Orijinal formların kafesleri, kafes kirişlerin özellikleri ve boyutları dikkate alınarak donatılmıştır.

Çiftlik hesaplama

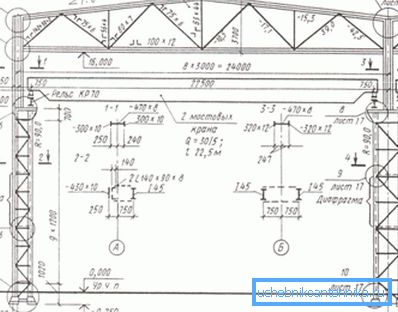

Profesyonel tasarım çizim grubu.
  1. Profil borusunun çiftliğini hesaplamak için şemasını belirleyin. Yapının uzunluğunun çatının eğimi açısına bağlı olduğunu belirtin.
  2. Düzeni yapmak, kayışların hatlarını seçin. Çiftliğin amacına, çatı tipine ve eğimin açısına bağlıdırlar.
  3. Ardından, yapının boyutlarını belirleyin. Uzunluğunu seçmek, çatının gelecekteki açısını düşünün. Yükseklik, zemin tipine, çiftliğin teslimine ve kütlesine bağlıdır.
  4. Yapının uzunluğu 36 m'den fazlaysa, inşaat asansörünü hesaplayın.
  5. Panellerin boyutlarına karar verin. Bunu, ürünü etkileyecek olan yüklere göre yapın. Bir makas üçgen şekli tasarlarken, eğim açısı 45 ° 'ye eşit olmalıdır.
  6. Son aşama, düğümler arasındaki mesafenin belirlenmesidir. Sonra yapının bir çizimi.

Bazı ipuçları

Tasarımın sonuçları, çatının eğim açısına bağlıdır.

  1. 6/15 ° ise, trapez gövdesi seçilmelidir. Uzunluğu, yayılma uzunluğuna 1: 7 veya 1: 9 olarak tanımlanmalıdır. Projeye göre, tavanların (tavan arası, tavan arası) yüksek olması durumunda, poligonal yapılar inşa edilir.
  2. 6/10 ° eğim açısına sahip tek eğimli yapılar için asimetrik biçimlerini tercih etmek daha iyidir.
  3. Çatının eğimi 15/22 ° olduğunda, kafes kirişindeki yükseklik açıklık uzunluğuna 1: 7 kadar ilgili olmalıdır. Tavanın yüksekliğini arttırmanız gerekirse, kırık bir alt kemer monte edilir.
  4. Çatının eğimi 22/30 ° ise üçgen kafesler inşa edilir. Boyları, yayılma uzunluğunun beşte birini geçmemelidir. (Ayrıca bir profil borusundaki Arbor makalesine bakın: özellikler.)

Dikkat edin! Yapının tasarımı ve profil borusundan profil kirişine kaynak yapılmadan önce, SNiP No II / 23 / 81'i okuyun, kod, metal yapılarla ilgili kuralları açıklar. SNiP No. 2.01.07 / 85 de çalışılmalıdır, belge yükler ve etkiler konusunu kapsamaktadır.

İmalat konstrüksiyonlar

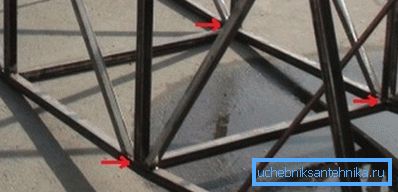

Knot yapımı genellikle yerde gerçekleşir.
  1. Parçaların montajı veya sabitlenmesi için, çift açılı veya tapa kullanın.
  2. Kemerlerin üst tarafını monte ederken, farklı uzunluklarda kenarlara sahip 2 T köşesini alın. Daha küçük kaburgalar ile aralarında düzeltin.
  3. Kemerlerin alt kısmını bağlamak için, aynı tarafa sahip olan açıları uygulayın.
  4. Uzun ve hacimsel kafes kiriş üretiminde, sabitleyici olarak, üst plakaları kullanın. Yükü eşit dağıtmak için bir çift kanal çubuğu kullanın.

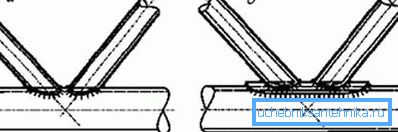

Parantezlerin iki şekilde montajı: kemere ve silindirik plakaya katılım ile.
  1. 90 ° 'lik bir açıyla çapraz olarak monte edilen braketler - 90 °. Onları monte etmek için, aynı kenarlarla çapraz şekilli veya T şeklinde köşeleri kullanın. Onları levhalarla tamir et.
  2. Bütünsel kaynaklı kafeslerin montajı için nişanlanmış markalar.
  3. Yapıyı en aza indirgenmiş bir eğimle kolaylaştırmak için ek menfezler kullanın.
  4. Uzun bir inşaat düzenlerken, sadece çift sayıda panel kurulmalıdır.
  5. İki çiftlik arasındaki boşluk 1,75 metreden fazla olmamalıdır.

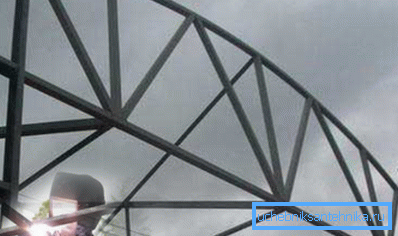

Kaynak elemanları.
  1. Tapaların yardımıyla tapaların montajı bittiğinde, şekilli bir borudan makasların kaynağı başlar. Bunu otomatik veya manuel olarak yapabilirsiniz. Kaynak sonunda tüm dikişler temizlenir. (Ayrıca bkz. Butt-Weld Pipe: Features.)
  2. Son aşamada, ürün bir anti-korozyon ve daha sonra boya ile kaplanır.

Sonuç

Profilli borulardan monte edilen sistemler, büyük ve uzun nesneler için çatı için en uygun temeldir. Bunlar karmaşıktır ve kurulumdan önce dikkatli hesaplamalar gerektirir. Bu makaledeki video, seslenen konu hakkında ek bilgi içerir.
