Profil boruları aralığı: parametreleri parametrelerle

Çerçeve binaları, küçük boyutlu mimari formlar ve diğer yapıları tasarlarken, ustanın bir profil tüpü için ürün karışımını kapsamlı bir şekilde incelemesi çok önemlidir. Bu bilgideki akıcılık, boyutlarında, göreve en uygun olan öğelerin tam olarak seçilmesini sağlar.

Aşağıda, bir çelik profil satın alırken nelere bakacağınızı ve en yaygın kullanılan türlere örnekler vereceğiz.

Üretim teknolojisi

Dikişsiz teknik

Bir referans dokümanı olan GOST'ye göre profilli tüp çeşitlerini incelemeden önce, piyasada mevcut olan bu malzemenin çeşitlerini analiz etmeye değer. Ve eğer üretim teknolojisine odaklanırsanız, o zaman sadece iki sınıf tahsis etmeniz gerekir: dikişsiz ve kaynaklı borular.

Kesintisiz teknoloji kullanılarak üretilen ürünler, borunun aynı metal kalınlığında çok daha fazla mukavemeti sağlayan monolitik bir duvar yapısı ile ayırt edilir. Bu durumda, elbette, malzemenin fiyatı biraz daha yüksek olacaktır.

Üretim sürecinin kendisi, hem izin verilen boyutları hem de operasyonel özellikleri belirler:

• Boş, kare veya dikdörtgen çelik çubuklar kullanılır. Kural olarak, profil haddelenmiş ürünlerin üretimi için yüksek alaşımlı ve paslanmaz çelikler kullanılır.
• Çubuk, bir fırında, metal bir yeniden kristalleşme seviyesinin üzerinde bir sıcaklığa ısıtılır, daha sonra iç bir delik açılır. Bu deliği oluşturmak için, bir delme makinesi veya bir hidrolik pres kullanılır.

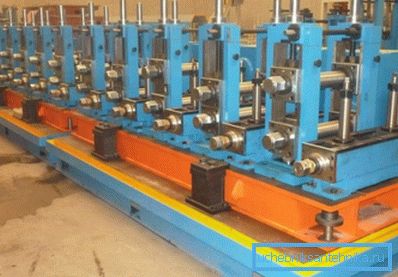

• Daha sonra kalın duvarlı manşon haddehaneye girer, burada merdanelerin yardımıyla duvarları inceltilir ve iç kesiti nominal olana indirilir. Yuvarlama işlemi sırasında, parça ek olarak ısınabilir (sıcak deformasyon) veya kademeli olarak soğutabilir (soğuk deformasyon).

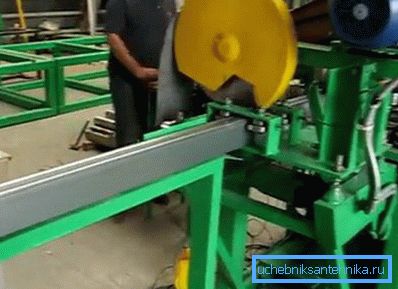

• Kalıplamanın tamamlanmasından sonra, terbiye işlemi yapılır: tavlama, söndürme ve korozyon önleyici kaplama vb. Uygulaması. Daha sonra borular metreye göre ayrı parçalara ayrılır.

Kalite kontrol de zorunlu bir aşamadır: Ana parametrelerin (kesit, duvar kalınlığı vb.) Standart değerlere uygunluğu kontrol edilir. Bu durumda GOST 30245 2003'e uygun profil borusunun temel aralığı ve onaylanmış tolerans listesi temel belge olarak kullanılır.

Kaynaklı teknik

Kaynaklı teknolojiye göre, boru farklı şekilde yapılır:

• Sac çeliği önce şeritler halinde kesilir. GOST 30245-2003, tasarım duvar kalınlığına uygun kalınlıktaki yüksek alaşımlı ve yüksek karbonlu genel amaçlı malzemelerin kullanılmasını önerir.
• Daha sonra şeritler, üzerinde, özel bir cihazdan belirli boyutlarda bir kutu oluşturulduğu katlama bölümüne ulaşır.
• Daha sonra, kapalı bir profil elde etmek için kutunun kenarları kaynaklanır. Kaynak, 0,5 mm'den fazla olmayan bir çıkıntıya soyulmaya maruz bırakılır.

• Aşağıdaki tüm aşamalar, dikişsiz şekilli bir borunun üretimi durumunda olduğu gibi gerçekleştirilir: ürünler işlenir, parçalara ayrılır ve kalite kontrolüne tabi tutulur.

Dikkat edin! Yukarıdaki talimatlar tipiktir. Bazı durumlarda, örneğin, büyük boyutlu bir profil üretirken veya belirli materyalleri kullanırken, sürece ek işlemler getirilebilir.

Ana boyutlar

Tipik çeşitler

Yapı malzemesi olarak talebin en yüksek seviyesini açıklayan profil borunun avantajlarından biri de geniş bir ürün yelpazesi. Oldukça basit üretim teknolojisi, en farklı bölümlerin parçalarını elde etmeyi sağlar, bu da yapıların elemanlarının seçimini kolaylaştırır.

Ana parametreler:

• Bölüm veya boyut - ürünün kenarlarının uzunluğunun oranı.
• Duvar kalınlığı
• Belirli bir ağırlık - bir metrelik borunun ağırlığı.

Dikkat edin! Duvarın ağırlığı ve kalınlığı doğrudan doğruya orantılıdır: Ürünün eşit uzunluğu ve aynı enine kesit ile bu parametre nedeniyle kütle birkaç kez farklılık gösterebilir.

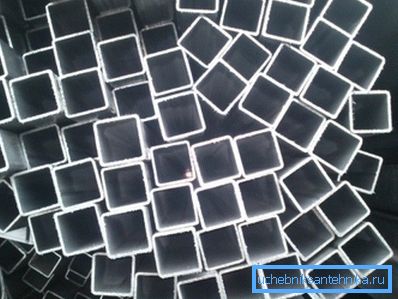

Uzunluk olarak, en yaygın ebatlar 6 ve 9.5 m olacaktır.Ancak, çok sayıda ürün sipariş ederken, tam boyutta boşluklar üretmek mümkündür - bu nedenle, kendi ellerimizle boyutu ayarlamak için zaman ve çaba harcamak zorunda değiliz.

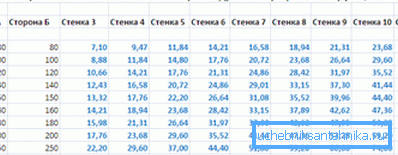

Aşağıda, sadece doğru malzemeyi değil, aynı zamanda yapının kütlesini de hesaplayabileceğiniz verileri kullanarak farklı bölümlerin şekillendirilmiş borularının bir tablosu yer almaktadır:

Dikkat edin! Tablo, sadece en çok kullanılan ürünlerin özelliklerini göstermektedir. Diğer standart boyutları kullanırken GOST'de belirtilen şekillere göre yönlendirilmelidir.

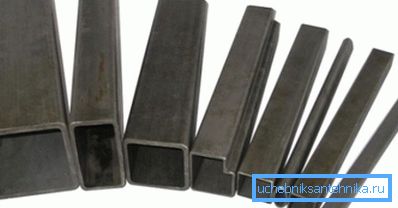

Farklı boyutlarda boruların kullanımı

Profil boruların metal konstrüksiyon üzerine çerçeve yapıların yapımında ve yapımında kullanılmasından bahsedersek, görev yelpazesinin çok geniş olduğuna dikkat edilmelidir.

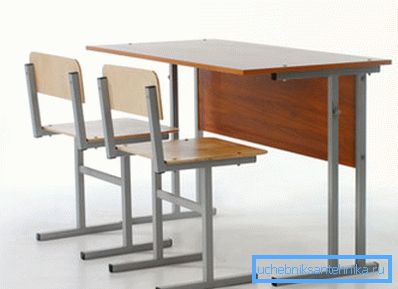

• 15x15, 20x15 veya 20x20 mm borular gibi küçük kesitli ürünler çoğunlukla mobilya yapmak için kullanılır (hepimiz okul sandalyelerini hatırlarız mı?).. Yeterli derecede yüksek mukavemete sahip parçaların nispeten küçük ebatları, yeterince hafif ve yüklere karşı dirençli yapıların yaratılmasını mümkün kılmaktadır.

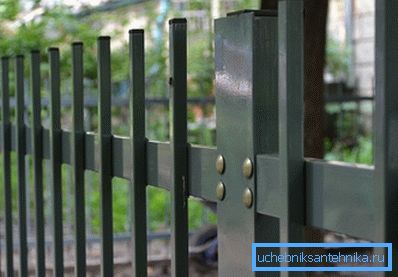

Dikkat edin! Diğer bir avantaj, profilin küçük genişliğidir: bu tür elemanların, çitlerin, korkulukların ve diğer benzer yapıların doldurulmasında birleştirilmesinde kullanılması, ışık akısı kaybının en aza indirilmesini sağlar.

• En yaygın olanları orta kesit borular: 30x30, 40x40 ve 60x60 mm kare ve ayrıca dikdörtgen - 20x30, 20x40 mm, vb.. Hafif yüklü yapı elemanlarının (çit direkleri, destekler, hafif kolonlar) yapımı için hafif çerçeve yapıların (seralar, tenteler, çardaklar) yapımı için satın alınırlar. Aynı zamanda benzer parçalar tuğla sütunlar için bir iç temel olarak kullanılır.
• Makine mühendisliğinde “Düz” çeşitleri (20x40 ila 30x80 mm arası) kullanılır.. Bu tür borular optimal bir kütle ve mekanik mukavemet oranı ile karakterize edilir.

• Sermaye yapılarının inşasında, tüm parçaların operasyonel parametreleri için artan gereksinimler vardır, çünkü destek yapıları için 60x60 mm ve daha büyük elemanlar alınır. Elbette, bunlar oldukça büyük bir kütle ile karakterize edilirler ve çok pahalıya mal olurlar, ancak her halükarda, kazançtaki kazanç bu gibi yatırımları tam olarak haklı çıkarır.

Gördüğünüz gibi, çok çeşitli haddelenmiş ürünler onu çok yönlü hale getiriyor - böyle bir ürün kullanılmayacak bir çözüm için bir inşaat görevi bulmak zor.

Sonuç

Mevcut tüm boyutları inceledikten ve profil boru gamının 1 m ağırlığındaki ağırlığı öğrendikten sonra, inşa edilecek olan inşaatın tasarım aşamasında gereken bilgileri tam olarak alacağız (ayrıca paslanmaz çelik borular - mukavemet ve güzellik uyumu).

Bu yüzden, çalışmaya başlamadan önce GOST okumalı ve daha fazla bilgi için videoyu bu makalede görüntülemelisiniz.
