Evsel ısıtma sistemlerinde kullanılan karışım termostatik

Halen, evlerini ısıtmak ve bağımsız sıcak su tedariği sağlamak için, özel konut ve konut dairelerinin birçok sahibi, kendi ısıtma kazanıyla bağımsız ısıtma sistemlerini kurmaktadır. Bu, yıl boyunca evin içinde konforlu bir sıcaklığın muhafaza edilmesini mümkün kılar, üstelik, böyle bir şemanın tartışmasız avantajı, evdeki sıcak suyun sürekli kullanılabilirliğidir.

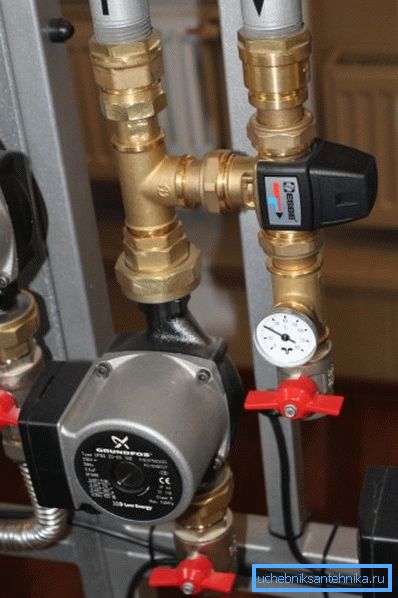

Termostatik Karışım Vanasına Genel Bakış

Bağımsız bir ısıtma sisteminin çalışması ilkesi, kazandan su radyatörlerine ısıyı sürekli aktaran ve onu evin her tarafına dağıtan gaz, sıvı veya katı yakıtlı ısıtma kazanı kapalı çevrimi etrafında çalışan çalışma akışkanının olmasıdır. Aynı prensip, sıcak su sistemi için de geçerlidir, sadece bu durumda kapalı bir devreye göre değil, bir akış şemasına göre, ısıtılmış suyun kazandan sıhhi sıhhi gereçlere aktarılması.

Belirli bir seviyede sistemdeki su veya diğer soğutma suyunun sıcaklığını sürekli olarak korumak için, sıcak su kaynağı ve otonom ısıtma sistemleri için termostatik karışım vanası olarak adlandırılan otomatik bir cihaz kullanılır.

Termostatik vananın ana fonksiyonları

Üç yollu termostatik karıştırma cihazının ana amacı, otonom ısıtma ve sıcak su sistemlerinde çalışma akışkanının (su, antifriz veya diğer soğutucu) ayarlanan sıcaklığını sabit bir şekilde muhafaza etmektir.

Ev mühendisliği iletişimini kendi ellerinizle kurarken bu duruma uygunluk, aşağıdaki görevlerin birçoğunu çözmenize yardımcı olur:

1. Sıcak su ısıtma devresindeki su +95 ° C'lik bir sıcaklığa kadar ısıtılabilir., Tüketicilerin musluklarını açarken yanıklara yol açabilen ve bir karışım vanasının varlığında, sıcaklığı +60 ° C'den yüksek olmayan sabit bir değere sahip olacaktır.
2. Dönüş ısıtma devresindeki düşük sıcaklıklar yoğuşmanın oluşmasına neden olabilir., Üç yollu bir valf takmak, dönüş borusundaki suyun sıcaklığını önerilen değere yükseltmenizi sağlar.
3. Sıcak su besleme hattına doğrudan tüketicinin önünde soğuk su eklemek, yakıt veya elektrik enerjisinin% 25'ine kadar tasarruf sağlar., ısıtma için harcanan.

İpucu! Ev tipi kullanım için ana radyatör ısıtma ve sıcak suya ek olarak, bu tür cihazlar da ılık su tabanının iç sistemlerinde kullanılmalıdır.

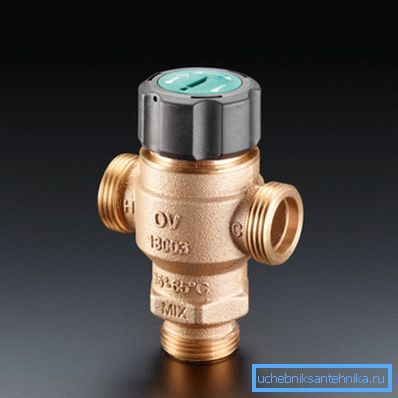

Teknik özellikler

Normal modda, termostatik bir dağıtıcı, fonksiyonlarını düzgün bir şekilde yerine getirerek birkaç yıl boyunca kusursuz bir şekilde çalışabilir. Bu cihazların parametrelerinde birbirinden farklı birkaç modeli ve ısıtma veya su besleme devresine bağlantı için dişli bağlantı tipi vardır.

Kullanım kılavuzuna göre, spesifik modele bağlı olarak, modern üç yollu karıştırma termostatik vanaları aşağıdaki teknik özelliklere sahiptir:

1. Cihazın kılıfı nikel-krom koruyucu ve dekoratif elektroliz kaplamaya sahip yüksek kaliteli pirinç veya bronzdan yapılmıştır.
2. Isıtma veya sıcak su sistemindeki izin verilen maksimum basınç 10 kg / cm? Dir.
3. İzin verilen maksimum soğutma suyu sıcaklığı: ısıtma kazanları için - 95 ° C; güneş panelleri ve su ısıtma güneş istasyonları için - 110 ° С.
4. Belirli modele bağlı olarak, çalışma sıvısının sıcaklığının manuel ayarlanması aralığı, 20 ila 60 ° C arasında aşağıdaki sınırlarda olabilir.
5. Modele bağlı olarak dişli bağlantının tipi aşağıdaki tiplerden olabilir: Rp3 / 4 ”; G3 / 4 ”; G1; G1 1/2 ”.
6. Çalışma modunda nominal verim, sırasıyla, 1.6 ila 2.5 m? / Saat arasında değişebilir.

İpucu! İlk bakışta, bu cihazın fiyatı oldukça yüksek görünebilir, ancak yakıt ve tüketilen elektrikteki tasarruflar göz önüne alındığında, satın alma maliyeti 1-2 yıl içinde ödenebilir.

İç yapı ve çalışma prensibi

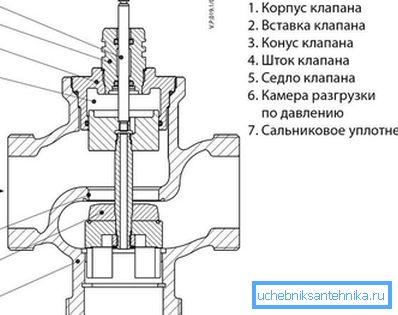

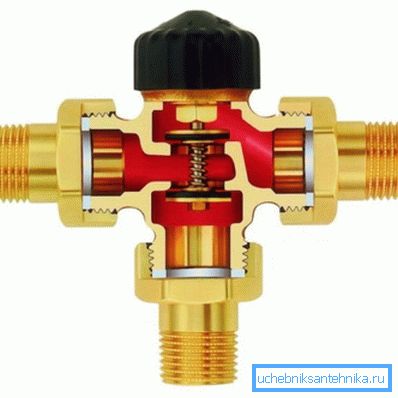

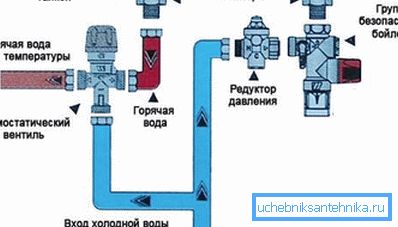

Yapısal olarak, termostatik karıştırma vanası, boru hattına bağlantı için üç dişli uç içeren pirinç veya bronzdan yapılmış bir dökme metal gövdedir. İçerisinde, iki koltuk yuvasından birine hava geçirmez şekilde dayanabilen, ısıya duyarlı bir eleman, hareketli bir çubuk ve yay yüklü bir vana bulunmaktadır.

Termostatik bir karıştırma vanasının çalıştırılması genel prensibi, sıcaklığa duyarlı elemanın ısı etkisi altında hacimsel olarak artması ve bir kesme vanasının monte edildiği hareketli bir çubuk tarafından hareket ettirilmesidir.

1. Alt nozuldan sıcak su geldiğinde, çalıştırma elemanı belli bir sıcaklığa kadar ısıtılana kadar serbestçe sağ nozüle girer.
2. Sıcaklığa duyarlı eleman önceden belirlenmiş bir sıcaklığın üzerinde ısıtıldıktan sonra, genleşmeye başlar ve valfi aşağıya doğru hareket ettirir, böylece alt nozuldan gelen sıcak su beslemesini kapatır ve soğuk su beslemesini sol ağızlıktan açar.
3. Soğuk suda karıştırıldıktan ve sıcaklığı eşitledikten sonra, yıkımın çalışma elemanının gövdesi sıkıştırılır ve yay etkisi altındaki valf plakası aynı pozisyonu alır.

Dikkat edin! Isıtma kazanı geri dönüş devresinde, karıştırma vanasının montajı ters sırada gerçekleşir: Soğutucu soğuduğunda, doğrudan tedarik boru hattından gelen sıcak su boru hattına karıştırılır.

Sonuç

Sonuç olarak, bir mekanik karıştırma valfinin, ilk bakışta operasyonun algılanamayacağı oldukça basit ve çok güvenilir bir cihaz olduğu, ancak kullanımının gelecekte pek çok hoş olmayan sonuçlardan kaçınılmasına yardımcı olacağı, dolayısıyla kurulumun ihmal edilmemesi gerektiği unutulmamalıdır.

Çalışmalarını görsel olarak değerlendirmek için videoyu bu makalede görüntüleyebilir, ayrıca bu sitede çalışmasının ilkesini gösteren diğer şemaları da inceleyebilirsiniz.
