Karıştırma vanası: cihaz, çalışma prensibi, uygulama

3 yollu karıştırma vanası, bir dizi problemi çözmek için hidrolik ve pnömatik sistemlerde kullanılan yaygın bir kapama ve kontrol vanaları türüdür. Isıtma ve sıcak su sistemlerinde bu tür bağlantı parçaları vazgeçilmezdir ve oldukça yaygın olarak kullanılır. Karışım vanasının tasarımını ve amacını anlatacağız.

Üç yollu vana

randevu

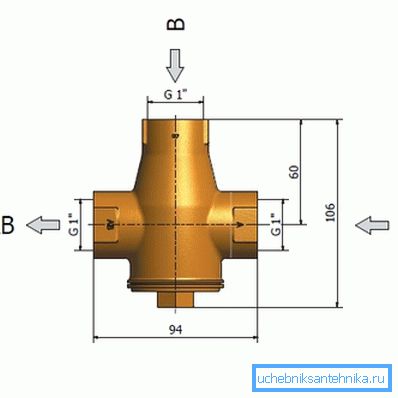

Karıştırma vanaları oldukça yaygın olarak kullanılırlar, çünkü birçok problemi çözmenize izin verir ve çoğuda bu tip bir valf için alternatif yoktur. Cihaz, ortak bir t şeklindedir, yani, iki girişe ve bir çıkışa sahiptir.

Girişlere farklı sıcaklıklardaki (soğuk ve sıcak) su akışlarını gönderirsek, çıkışta aşağıdaki seçenekleri bulabiliriz:

1. Soğuk su girişten (A) serbest çıkışa (AB) doğru akar, sıcak su çıkışa girmez;
2. Soğuk ve sıcak su aynı anda çıkışa (AB) ulaşır, akışları karıştırılır ve su ortalama bir sıcaklığa sahiptir;
3. Soğuk su tıkalı ve sadece yüksek sıcaklık (B) çıkışa (AB) akar.

Bazen her iki kanal da kapalı olduğunda ve çıkışa su girmediğinde dördüncü bir pozisyon vardır. Bu durumda, cihaz daha doğru dört yollu vana olarak adlandırılır.

Feed'i çıkışa bağlarsak, aşağıdaki sonuçları alırız:

1. Akış, çıkıştan (AB) girişe (A) geçer ve girişi (B) girmez;
2. Çıkış borusundan (AV) su, girişe (B) akar ve girişe (A) girmez;
3. Akış iki kanala bölünür.

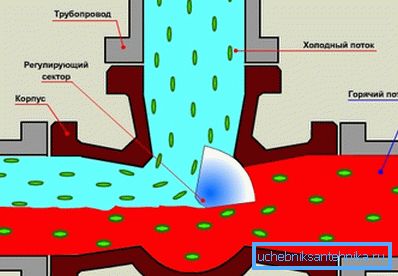

Dikkat edin! Cihazın, iki kanalı karıştırarak, bir kanalın akışını açarak diğerinin akışını kilitleme, akışı farklı kanallara bölme ve akışı başka bir kanala dönüştürme yeteneğine sahip olduğunu görmekteyiz.

Bu özellikler yaygın olarak kullanılmaktadır. Sıcak su temini ve ısıtma sistemlerinde, karışım vanaları, çoğu durumda, gerekli akış sıcaklığını elde etmek için soğuk su veya dönüş borusundan sıcak soğutucuya giden su için monte edilir.

Örneğin, bir yerden ısıtma sistemi. Isıtılmış bir zeminin kıvrımları için, ısı taşıyıcısının sıcaklığının 40-50 ° C arasında olması gerektiği bilinmekteyse de, kazan 90 - 95 ° C'ye ısıtılmış ısı taşıyıcıyı üretmektedir.

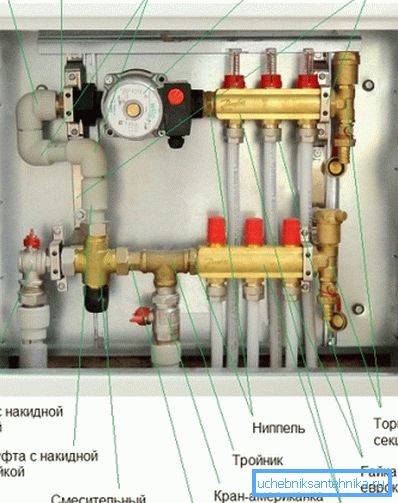

Problemi çözmek için, yerden ısıtma kollektörünün önüne bir karıştırma ünitesi yerleştirilir, burada üç yollu vana, sıvının sıcaklığın geri beslemeden sıcaklığa ulaşması için kullanılır, böylece istenen sıcaklığa ulaşılır.

Üç yollu vanalar, elektronik veya termostatik kontrollü mikserlerde, havalandırma sistemlerinde, otomotiv ekipmanının çeşitli bileşenlerinde ve geniş kapsamlı hidrolik sistemlerde de kullanılır.

Tabii ki, bu birimler, nakliye ve servis boru hatlarında en geniş uygulamayı buldu.

Cihaz ve çalışma prensibi

Karışım vanasının çalışmasını daha iyi anlamak için, cihazını düşünmelisiniz.

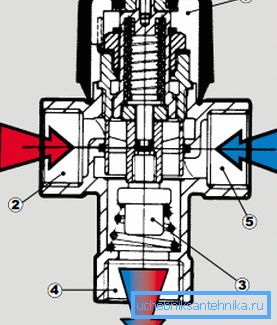

Tüm ayrıntılara girmezseniz, ürün aşağıdaki yapıya sahiptir:

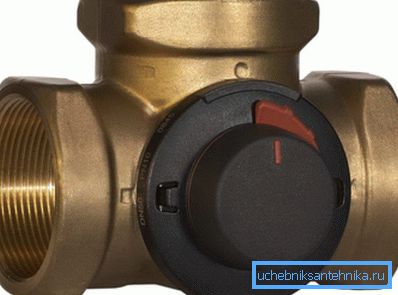

• Pirinç gövde bir ayar nozülü ile kapatılmış bir tişört ve dördüncü çıkış şeklinde;
• Ayarlama soketinde kilitleme ve ayarlama mekanizması kuruldu, bir koni, bir bilye ya da bir sektör biçimindeki bir koni ve aynı zamanda mikserin valfinin dönmesine ya da kaydırılmasına izin veren durdurucuya bağlı bir mildir;
• Mantar eyer sentetik kauçuk, plastik veya PTFE'den yapılmış özel contalar ile;
• Manuel ayar düğmesi, termostatik nozul veya servo.

Sıcak su ve ısıtma sistemleri için, çubuk veya konik ayar sistemi olan vanalar sıklıkla kullanılır. Gövde konik fişe bağlıdır ve yukarı ve aşağı hareket ettiğinde akış ayarlanır.

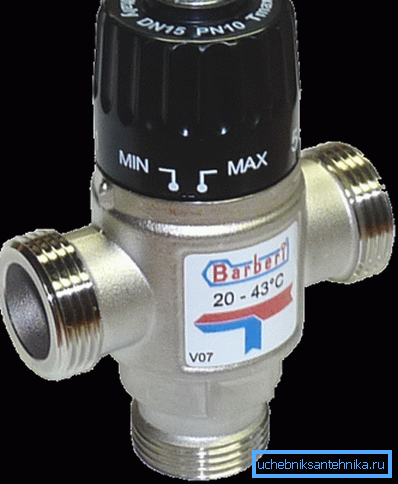

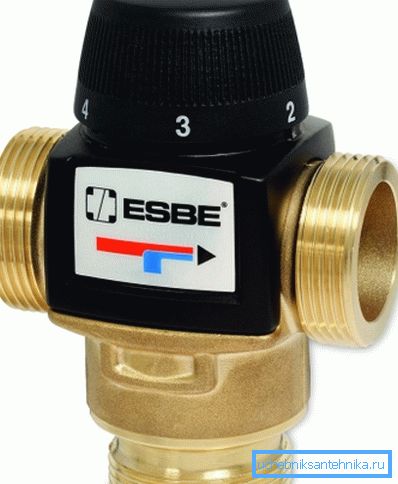

Bir kural olarak, böyle bir karıştırıcıyı kontrol etmek için, bir termostatik kafa kullanılır; aktüatör, ölçülen sıcaklıktaki değişikliklere tepki veren özel bir sıvının genleşmesine tepki gösterir.

Sıcaklık sensörü cihazın içine monte edilebilir veya sistemin uzak bir noktasına taşınabilir. Çoğu zaman termal kafa 30 - 60 ° C arasında ayarlanır.

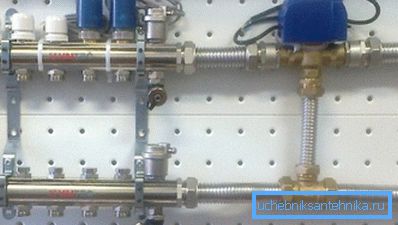

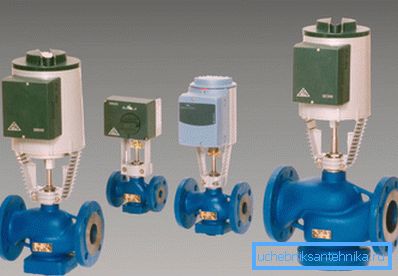

Daha gelişmiş otomatik kontrol sistemlerinde veya akıllı ev sistemlerinde, karıştırma üniteleri kontrolörler tarafından kontrol edilebilir. Daha sonra valf gövdesi, kontrolörden komut alan servoyu düzenler. Bu, en ince ve hassas kontrolü sağlar.

Genel olarak, modern ısıtma ve sıcak su sistemlerinde, insan müdahalesi olmaksızın belirli bir sıcaklıkta suyun elde edilmesine izin verdiğinden, en yüksek popülariteye sahip olan termostatik karıştırma üniteleri olduğu söylenmelidir.

Aynı zamanda, fiyatı yarı-yıllık maaşı aşan sistemlerde kullanıldığında oldukça önemli olan, cihazın oldukça yüksek bir stabilitesi ve güvenilirliği vardır.

Dikkat edin! Modern modellerin çoğunda, ürüne çeşitli başlıklar (termostatik, uzaktan kumandalı sensör, servo ve manuel ayar düğmesi) ile bağlanmanıza imkan veren bir tasarım bulunur.

montaj

Vanayı kendiniz monte etmeyi planlıyorsanız, o zaman küçük bir talimat sizin için yararlı olacaktır.

Aslında, özellikle sıcak su temini ve ısıtma sistemleri için modern modellerle ilgili olduğu için, kurulumu zor bir şey yoktur, ancak yine de.

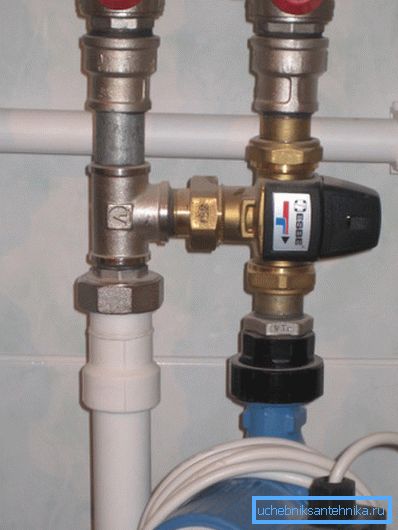

1. İlk olarak, normal kullanım ve cihazın bakımı için kolayca çıkarılması gerektiğini hemen dikkate almalıyız. Bunu yapmak için, bilyeli vanalar her iki tarafa da takılır ve bağlantıların, tutucu somunlara ya da Amerikan adaptörlerine sahip olması gerekir.

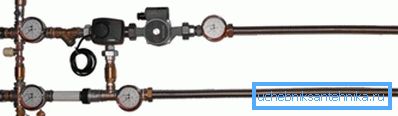

1. İkincisi, ürünü kaba su filtreleri ile sağlamak daha iyidir, daha sonra kilitleme ve düzenleme mekanizması daha uzun sürecektir.

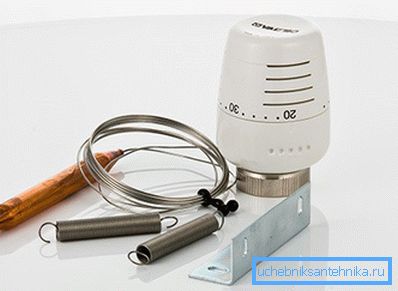

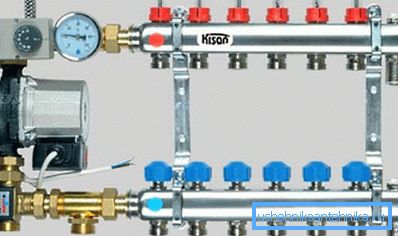

Zeminin konturlarına soğutucu akışkan kolektörünün üzerine monte edilen bir uzak sensörlü termostatlar genellikle sıcak zeminlerin karıştırma düğümlerinde kullanılır. Bu, sıcaklığı daha doğru bir şekilde ayarlamanıza ve sistemin güvenilirliğini artırmanıza olanak tanır.

Sıcak su temini için, özellikle elektronik kontrollü valflerde, servo sürücü ve kontrolörlü bir devre kullanılır. Bu, suyun sıcaklığını hızlı bir şekilde ayarlamanıza ve içindeki değişikliklere hızlıca yanıt vermenize olanak tanır.

Aynı zamanda, farklı kanallardaki akışı değiştirmek için manuel kumandalı DHW kullanım modellerinde. Bu durumda, bir karıştırma vanası değil, bir ayırma valfi.

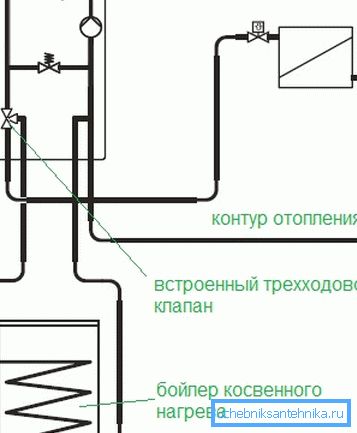

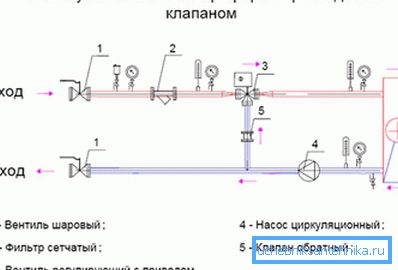

Kazan ve ısıtıcılar ile dolaylı ısıtma sistemlerinin bağlanması için, sıcak zeminlerin pompa karıştırma modüllerinde kullanılanlara benzer modeller kullanın.

Genellikle cihazlar, ayrı bir soğutucu ve ayrı olarak sıcak su elde edilmesini sağlayan, su ısıtma için çift devreli kazanların fabrika konfigürasyonuna zaten monte edilmiştir.

Sonuç

Suyu farklı sıcaklıklarda karıştırmak için bir valf, ısıtma ve sıcak su sistemleri dahil olmak üzere birçok hidrolik sistemin vazgeçilmez bir bileşenidir. Çalışma prensibi bilgisi ve uygulamanın özellikleri, herhangi bir tesisat şemasının yapısını daha iyi anlamanıza yardımcı olacaktır.

Bu makaledeki video, ürünün çalışmasını görselleştirmenizi sağlar.
