Üç yollu karıştırma vanası - cihazın özellikleri ve çalışma

Üç yollu karışım termostatik vana, iki akışkan akışını (sıcak ve soğuk) belirli sıcaklık parametrelerine karşılık gelen bir değere karıştırmak için tasarlanmıştır. Ana kontrol ünitesi, karışık akımın sıcaklığını ölçen ve ısıtmanın veya soğutmanın etkisi altında sıkıştırıldığı veya genleştirildiği için onu düzenleyen, sıcaklığa duyarlı bir elementtir.

Bu tür sitelerin seçimi ve işleyişinin ana özelliklerini düşünün.

Fotoğrafta: Termal kafalı üç yollu bir karışım vanası, ısı akışının bağımsız olarak düzenlenmesini sağlar.

Fonksiyonların özellikleri

Üç yollu karıştırma vanasının çalışma prensibi ilk bakışta çok basittir: iki nozul sıvı akışlarına girer ve karma bir durumda üçüncü haline gider. Ancak aslında, sıcaklık, sıcaklıkların düzenlenmesi gerektiğinden dolayı çok daha karmaşıktır. Ayrıca, farklı uygulama alanları vardır, bunları daha ayrıntılı olarak düşünün:

Isıtma sisteminde kullanın Bu durumda, en basit seçenek kullanılır - üç yollu bir karışım vanası. Avantajı, tasarımın düşük fiyatı ve sadeliğidir - vincin montajı profesyonel uzmanların müdahalesi olmadan elle yapılabilir. Ana dezavantaj, ayarın elle yapılması gerektiğidir.
Su sağlama sisteminde uygulama Bu cihaz tipi, haberleşmede belirli bir sıcaklığı korumanıza ve haşlanmalara karşı koruma sağlamanıza izin verir. Sistem basittir: inşaatta, soğuk su beslemesi durduğunda, sıcak akışı engelleyen özel bir sıcaklık koruması bloğu vardır.
Isı yalıtımlı zemin sistemlerinde kullanım Yerden ısıtma için üç yollu termostatik karışım vanası, bu tür yapılar için çok önemli olan sabit bir sıcaklığı korumanıza izin verir. Bununla birlikte, ısıtma mümkün olduğu kadar özerk hale gelir, iç mekanlarda haftalarca bile görünmeyebilir ve belirli bir sıcaklık seviyesi sürekli olarak korunacaktır.

Dikkat edin! Sıcak bir zemine sahip bir vana takıldığında, devredeki bir sirkülasyon pompası bulunmalıdır. Onun varlığı, karıştırma ünitesinin düzgün çalışmasını ve sistemde sabit basınç sağlamayı garanti eder.

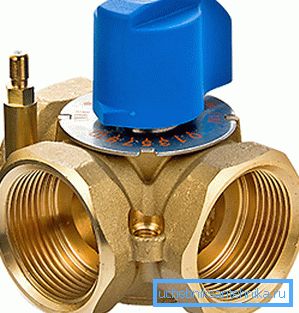

Vinç, ayar düğmeleri için kullanılan ayar düğmesi ve skalanın varlığında valften farklıdır.

Seçim ve kurulum özellikleri

Sistem, sadece üç yollu termik karıştırma vanasının, kullanım özelliklerine göre karakteristiklerine sahip olduğu durumlarda doğru ve doğru çalışır. En iyi seçeneği seçmek önemlidir ve nasıl yapılacağı aşağıda özetlenen küçük bir talimat verecektir.

Motorlu Cihazlar - Akış Sıcaklığını Ayarlamak için Modern Seçenekler

Ne zaman satın almak için bakmak

Hiçbir şey yoktur, her nüans çok önemlidir:

  • İlk adım, ürünün teknik belgelerini incelemektir. Kurulu standartlara uygun olmalı ve kaliteyi teyit eden sertifikalara sahip olmalıdır, aksi takdirde valfin performansını koşullarımızda garanti etmek imkansızdır. Talimatın Rusça olması önemlidir, ekipmanı kurmak ve ayarlamak için öneriler içermelidir.
  • Kaliteli bir malzeme seçmek de önemlidir.. Bu amaçlar için çoğunlukla bronz veya pirinç kullanılır, bu malzemeler sıcak su ile çalışmanın yanı sıra sıcak su ile çalışmak için uygundur, çünkü ısıtıldıklarında düşük bir genleşme oranına sahiptirler ve korozyon işlemlerine direnç göstermede mükemmeldirler.

İpucu! Bir yapının kalitesini hızlı bir şekilde değerlendirmenin en kolay yolu, onu ele almak ve ağırlığı değerlendirmektir. Yüksek kaliteli ürünler çok ağırdır, bu duvarların kalın ve yüksek kaliteli metalden yapıldığını ve toz bileşiminin olmadığını gösterir.

  • Ve elbette, uygun boyuttaki elemanların ve ilgili sabitleme elemanlarının seçilmesi gereklidir.. Bu, iplik adımı farklı olabileceğinden, hem iç hem de dış olarak önemli bir faktördür.
Kompakt cihazlar küçük devreler için kullanılır.

Montaj cihazları

Düğümlerin kurulumu oldukça basittir, ancak birkaç öneriyi takip etmek çok önemlidir:

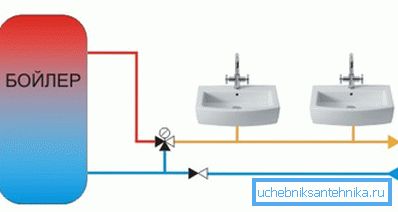

Bu, valfin sistemdeki doğru düzeni.
  • Nodu tam olarak en doğru yerde olacak şekilde bulmak önemlidir: besleme hattının yanındaki karıştırıcıların önünde.
  • Kurulum, elektrik sürücünün cihaza yakın bir ağa bağlanacağı şekilde gerçekleştirilir, aksi takdirde kablo döşemeniz veya uzatma kabloları kullanmanız gerekir.
  • Tüm bağlantı elemanları fum-bant ile kapatılmalı ve dikkatlice sıkılmalıdır. Ama gayret etmemelisin, çünkü ipliği kırabilirsin.

Yerden ısıtma için üç yollu karışım vanası aşağıdaki gibi monte edilir:

Doğru şema etkili çalışmanın anahtarıdır.
  • Valf, girişe devrede monte edilirken, yüksek sıcaklıklara maruz kalmayı en aza indirmek için ısıtma için dolaşım pompasının önüne yerleştirilmelidir.
  • Soğuk devre dönüş hattından başlar, bu nedenle valfin konumuna yakın yerleştirmek önemlidir.
  • İletişimi birleştirdikten sonra, bir test çalışması kullanarak bileşenlerin çalışmasını ve bağlantıların sıkılığını kontrol ettiğinizden emin olun.

Sonuç

Üç yollu cihazlar, soğutucunun akılcı kullanımına izin verir ve sistemdeki sıcaklığı ayarların sınırları dahilinde tutar. Bu makaledeki video, konuyu daha ayrıntılı olarak anlayabilecek ve bazı nüansları daha iyi anlayacaktır.
