Atık su sayaçlarının montajı

Konutsal binaların mühendislik iletişimi ile sağlanması, yaşamın konforunu arttırmanın önemli bir yönüdür. vb insanlar ve hayvanlar tarafından bahçe, bahçe, su tüketimini sulama: müstakil bir evde konaklama geniş müteakip geri dönüşümü olmaksızın ev ihtiyaçları için su tüketimini özellikleri Tüketilen su için atık su hizmetlerinin ödenmemesi için, atık su sayaçlarının kurulması gerekmektedir. Sayaç, gerçekte, kanalizasyon sistemine evin içine girdiğinden çok daha az su gittiğini gösterecektir.

Atık su akış ölçeri, tasarımında elektronik bileşenlere sahip olan ve ölçümlerin doğruluğunu ve güvenilirliğini sağlayan yüksek teknolojili bir cihazdır. Alet tabanının ve gösterge tertibatlarının tasarımı, kimyasalların agresif ortamlarda çalışmasına, güvenilirlik kaybı ve ölçümlerin doğruluğu olmadan izin verir.

Nasıl çalışırlar?

Kanal ölçerler, hangi çalışma prensibinin çalışmalarının altında kaldığına bağlı olarak, aşağıdaki türlere ayrılır:

• ultrason;
• elektromanyetik;
• kaldıraç sarkaç.

Ölçüm yöntemine göre, atık su ölçüm cihazları iki tipe ayrılmıştır:

• Borudaki akış seviyesi için muhasebe. Kanalın büyüklüğüne bağlı olarak atık su miktarı belirlenir.
• Akış hızının borudaki atık su seviyesi ile birlikte hesaplanması. Atık miktarı “alan-hız” prensibine göre belirlenir.

Ultrason Sayaçları

Sıvı kanalizasyon miktarını ölçmek için tasarlanmış yüksek hassasiyetli cihazlar. Ölçümler, toplayıcıya kolayca takılabilen kare hız yöntemini kullanarak sensörler kullanılarak yapılır. Ticari muhasebeye yönelik sanayi alanında açık kanallarda, kendinden akışlı sistemlerde, basınçsız boru hatlarında kullanılır. Hidrostatik sensörlü cihazların montajında, deşarj miktarlarının izlenmesine ek olarak, kanalizasyon şebekesinin doldurulması da izlenir.

Ek inşaat çalışmaları yapılmadan boru hattı veya kanallarda montaj yapılır.

Ultrasonik sensörlerin çalışması, ultrasonik salınımların akışkanın akış yönünde ve ona karşı geçiş zamanındaki farkı ölçmeye dayanır. Sensörler (piezoelektrik dönüştürücüler), bu darbelerin uyarılmasını başlatan ölçüm bölümüne monte edilir.

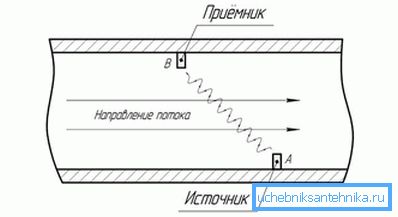

Ultrasonik sensör, akış bölümüne göre bir açıda monte edilmiştir. Hız, bir veya iki ultrasonik titreşim ışını ile ölçülebilir. Sensörler dönüşümlü olarak, daha sonra bir alıcı olarak dönüşümlü olarak çalışır. Akışkan hareketi, akış boyunca ve ona karşı sinyallerin tam yayılma zamanında bir değişikliğe neden olur. Alınan sinyallere dayanarak, boru hattındaki atık su miktarı ve hacmi belirlenir.

cihazların bu tür avantajları da çok yönlülük, 9 m bir çapa sahip herhangi bir geometri boru olası enstalasyon. ölçümleri akımın herhangi bir yönde meydana gelir. Cihazın kurulumu için ek kuyu veya ölçüm odalarının yapımı gerekli değildir.

Cihazların dezavantajları, sensörlerin sabit olarak temizlenmesi ihtiyacını içerir. Atık suların heterojenliği, kabarcıkların varlığı, süspansiyonlar göstergelerin güvenilirliğini azaltır. Ölçüm hatası% 5'e ulaşır.

Elektromanyetik prensibi

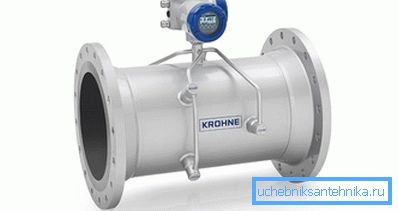

Bunlar, işlenmemiş olanlar da dahil olmak üzere atık su hacmini ölçmek için basit ama güvenilir aletlerdir. Basınçlı kanalizasyondaki basıncın 40 bar'ı geçmemesi koşuluyla, yerçekimi ve basınç kanalizasyon sistemlerine uygulanır.

Akış ölçerlerin çalışma prensibi, yapay bir manyetik alandan geçerken atık sularda meydana gelen elektromotor kuvveti (EMF) ölçümüne dayanır. Akış oranı, elde edilen emf ile doğru orantılıdır, bu da görüntü aygıtı kontrolörüne beslenen bir sinyale dönüştürülür. Atık hacimlerinin ölçülmesi, ancak elektrik akımı geçirirse mümkündür, çünkü cihazların hareketi Faraday yasasına (manyetik indüksiyon) dayanır. Manyetik alandan geçen akışkan hareketli bir çekirdek görevi görür. Atık akışının hızına bağlı olarak bir elektrik akımı başlatır.

Elektromanyetik cihazların avantajı, çok yönlülüklerinde yatmaktadır, bunlar, işlenmemiş kanallar dahil, elektrik akımını ileten her türlü sıvı atığı ölçmenizi sağlar. Cihazlar, kendini temizleyen bir elektrot sisteminin mevcudiyetine bağlı olarak sürekli olarak yüksek hassasiyetli veriler gösterir.

İpucu! Dezavantajlar güçlü elektromanyetik girişim varlığında kararsız operasyonu içerir. Debi sayaçlarının maliyeti, borunun veya kanalın çapına bağlıdır, çünkü birincil dönüştürücünün performansı her zaman doludur.

Kol-Sarkaç Ölçme Stoku

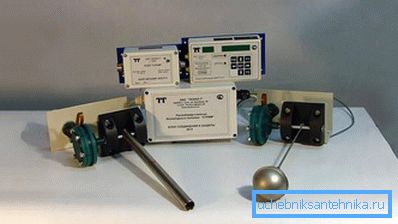

Cihazların kapsamı - serbest akışlı açık ve kapalı kanalizasyon kanalları. Çalışma prensibi, seviye ve ortalama akış oranını ölçmektir. Ölçümler sürekli olarak gerçekleştirilir. Kanal boyutları, akış seviyesinin güncel değeri hakkında bilgi, atık suyun enine kesit alanının akım değerini hesaplamanıza olanak tanır. Atık su hacmi, birim ölçüm süresi başına kanalizasyon akışının ürünü olarak tanımlanır. Cihazın performansı, akış çapraz kesitinin hızı olarak tanımlanmaktadır.

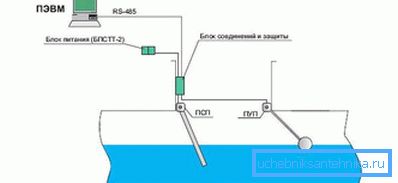

Cihaz, üzerinde küresel bir yüzeyin sabit olarak tutturulduğu eksene sabitlenen bir mandaldır. Kolun diğer ucunda, kolun dikey doğrultuda yatay çizgiye göre sapma açısı sensörü bulunur. Stokların yokluğunda kol dikey konumdadır. Çıkış şamandıranın yükselmesi veya düşmesi durumunda, borudaki atık su seviyesine bağlı olarak eğim açısının değiştirilmesi. Eğim açısının göstergeleri sayesinde kanalizasyon seviyesi belirlenir.

Bir paslanmaz çelik döner bıçak olan başka bir düğüm tarafından kullanılan hızı ölçmek için. Bıçak eksende sabitlenmiştir. Bıçağın bir ucu serbestçe sıvı atık haline gelir. Sensörün ekseninde, debinin gücüne bağlı olarak, bıçağın sapma açısındaki debi oranını gösteren sabittir.

Bu cihazlar, borudaki kirletici maddelerin varlığına ve diğer faktörlere bakılmaksızın, atık su için hesaplanan ölçüm parametrelerinin yüksek doğruluğunu sağlar.

Bir model debimetresini seçmeden önce, kanalizasyon sistemine hangi şartların getirildiğini ve hangi tip su kanalının kullanıldığını bilmeniz gerekir.

Kanalizasyon şebekeleri açık ve kapalı olarak bölünebilir. Kapalı ağlar basınç ve basınçsız olarak ayrılır. Serbest akış ve açık kanallar için. Boşaltma, pompaların etkisi altındaki basınç kanallarından, serbest akış halinde ve ayrıca boru hattının eğiminden kaynaklanan açık yerçekimiyle akar.

Basınçlı boru hatlarında ölçüm yapmak için sensörlü aletler kullanın. Elektromanyetik veya ultrasonik debimetreler, tahmini atıksu maliyetlerini hesaba katarak seçilir.

Yerçekimi boru hatlarında atıksu muhasebesinin kurulması daha zor bir görevdir. Açık veya kapalı kanallar, yerçekimi etkisiyle kanalizasyonun yerçekimi etkisiyle düşük hızda hareketi ile karakterize edilir.

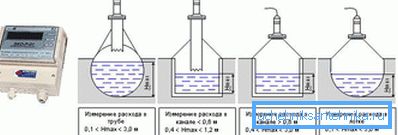

Yalnızca bir sıvı seviyesini ölçen cihazlar, kanal kesit verileri dikkate alınarak atık su hacimlerinin daha fazla hesaplanması için endikasyonlar verir. Açık kanallar için kol-sarkaç debimetreler kullanın.

Daha hızlı sonuçlar, kare hız ilkesine göre ölçülerek, ikinci tipteki cihazlar tarafından verilmektedir. Serbest akışlı kanallardaki sıvı seviyesi sabit değildir. özel bir ev taşma periyodik olarak gerçekleşebilir olarak veri akışı alanı, bir zaman aralığı içinde hızı için kullanılır, böylece, yüksüz temel zaman var boşaltacaktır.

Basınçsız kapalı kanallardaki hızı ölçmek için ultrasonik ve elektromanyetik debimetreler kullanılır. Boru hattının çapına bağlı olarak belirli modeller seçilir.

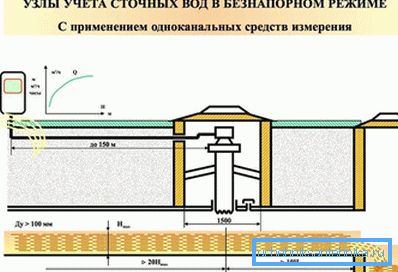

Kanalizasyon ölçüm istasyonu

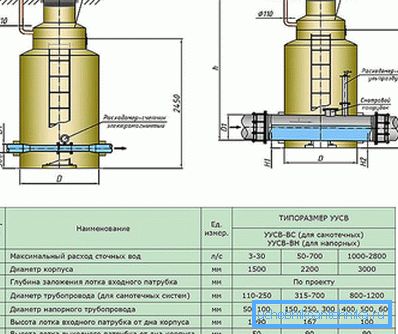

Düğüm kayıt ölçümleri yapıldığı ilgili ölçüm cihazları ve bakım ve tüp segmenti, karşılamak için atık su akış ölçüm araçları, yuva, bir atık su topluluğudur. ölçme araçları, bir birinci verici (kodlayıcı) ve bir ikincil dönüştürücü oluşur ki burada işleme, depolama ve ölçülen bilgilerin gösterimi. Kuyu, boru hattının bu bölümünde özel olarak inşa edilmiştir. Boru hattı, akış ölçüm ölçümünde düz olmalıdır.

Debi ölçer tipini seçmeden önce, bir ölçüm cihazının kurulumunun ve cihazın montaj yeri seçiminin gerekliliği ve fizibilitesini değerlendirmek gerekir.

Bireysel bir binada bir ölçüm birimi oluştururken, yer ortak kanalizasyon sistemi ile bağlantı noktasına seçilmelidir.

Bir ölçüm aleti seçerken, cihaz, atık akış değerlerini boru hattının mevcut çapı için tüm maliyet aralığında kaydetmelidir. Ölçümlerin doğruluğu yüksek olmalı, hata% 5'ten fazla olmamalıdır. Muhasebe sistemi tüm bilgileri toplamalı, toplam kümülatif hacim, ölçüm periyotları ve arıza süreleri hakkında bilgi sağlamalıdır. Debimetreye giden güç kaynağı, yedek bir güç kaynağı ile kesintisiz olarak yapılmalıdır.

Ölçüm cihazının monte edildiği boru hattı bölümü basit olmalıdır. Akış ölçer, boru hattının maksimum dolumunun bulunduğu bireysel kanalizasyon şebekesinin en alt kısmında bulunmalıdır.

Her bir sitede kanalizasyon şebekesine hizmet veren bölümler ve kuruluşlar ile anlaşılan bir proje gerekmektedir. Tüm izinleri aldıktan sonra ve proje abonelik hizmetleri için bir sözleşmedir.
